带水冷冷凝器的小型盐水冷却机组结构设计

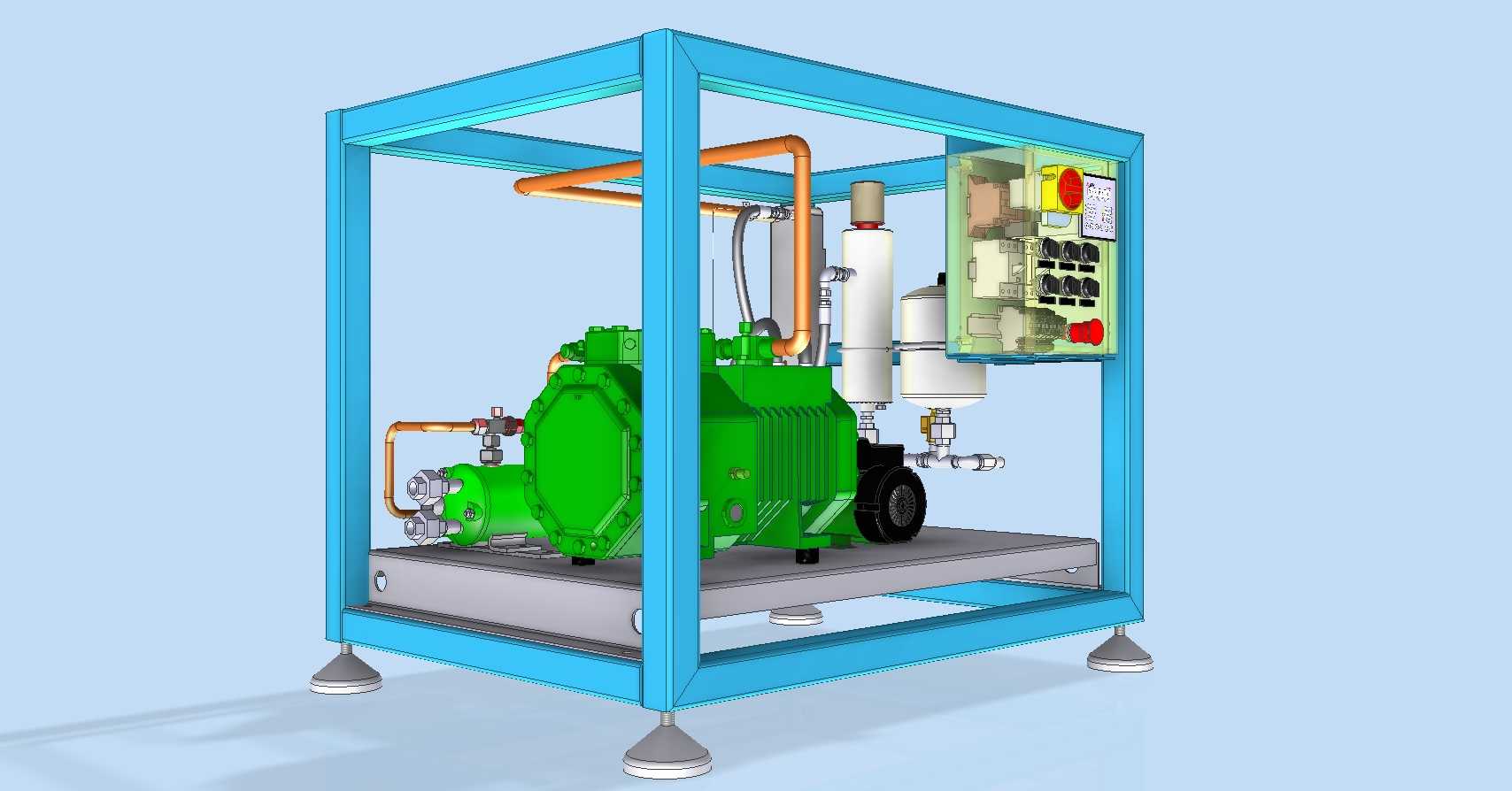

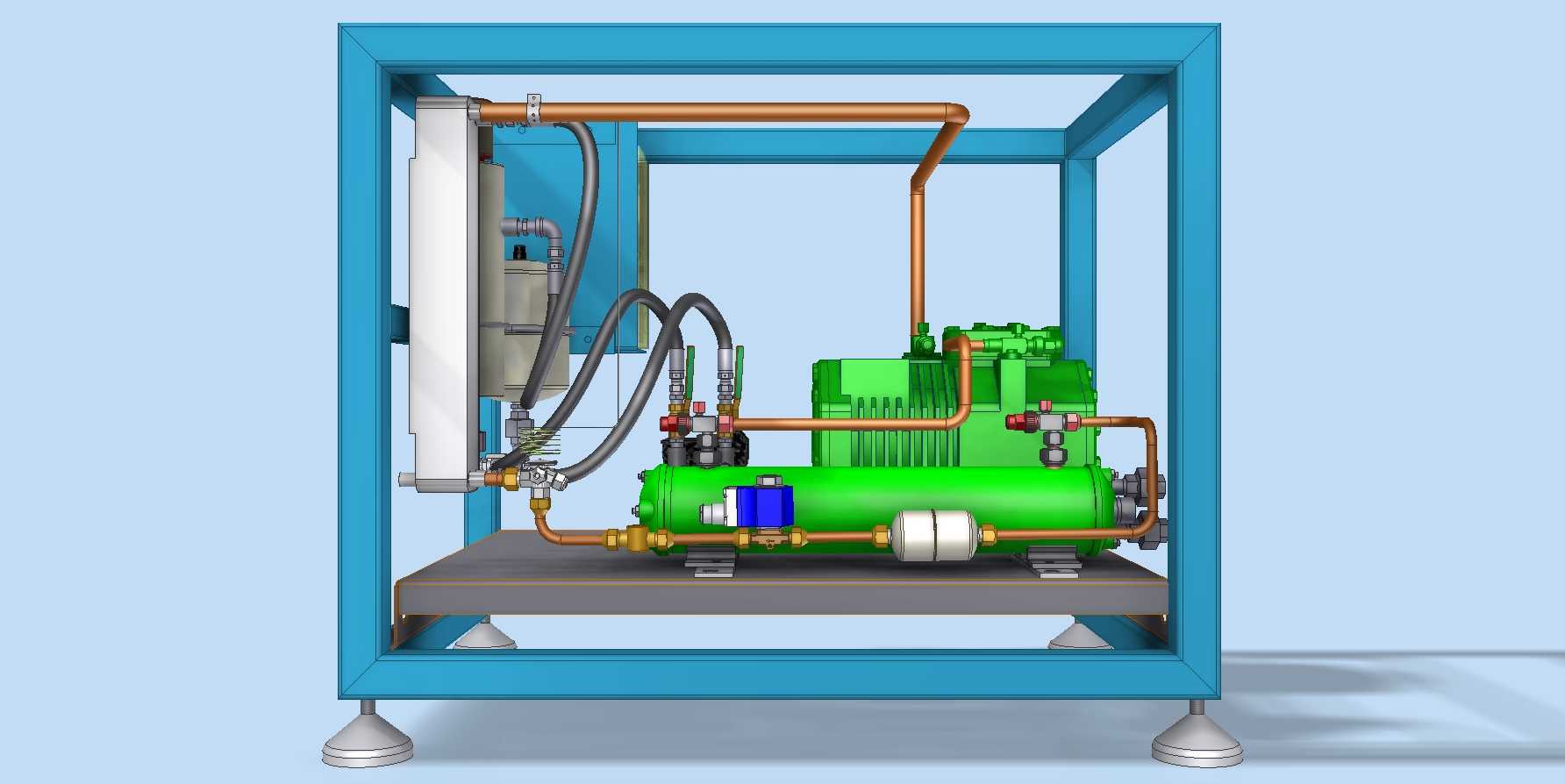

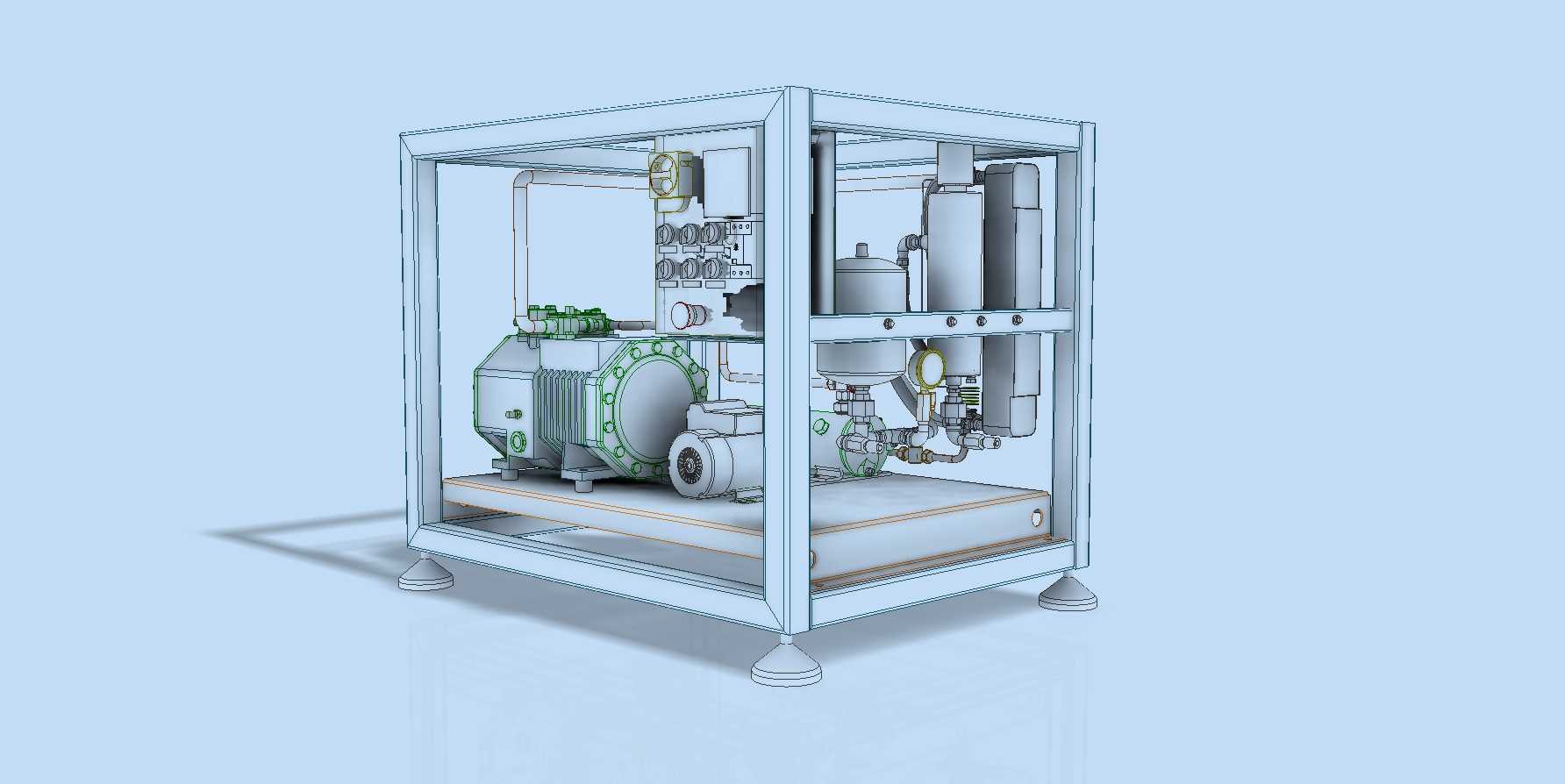

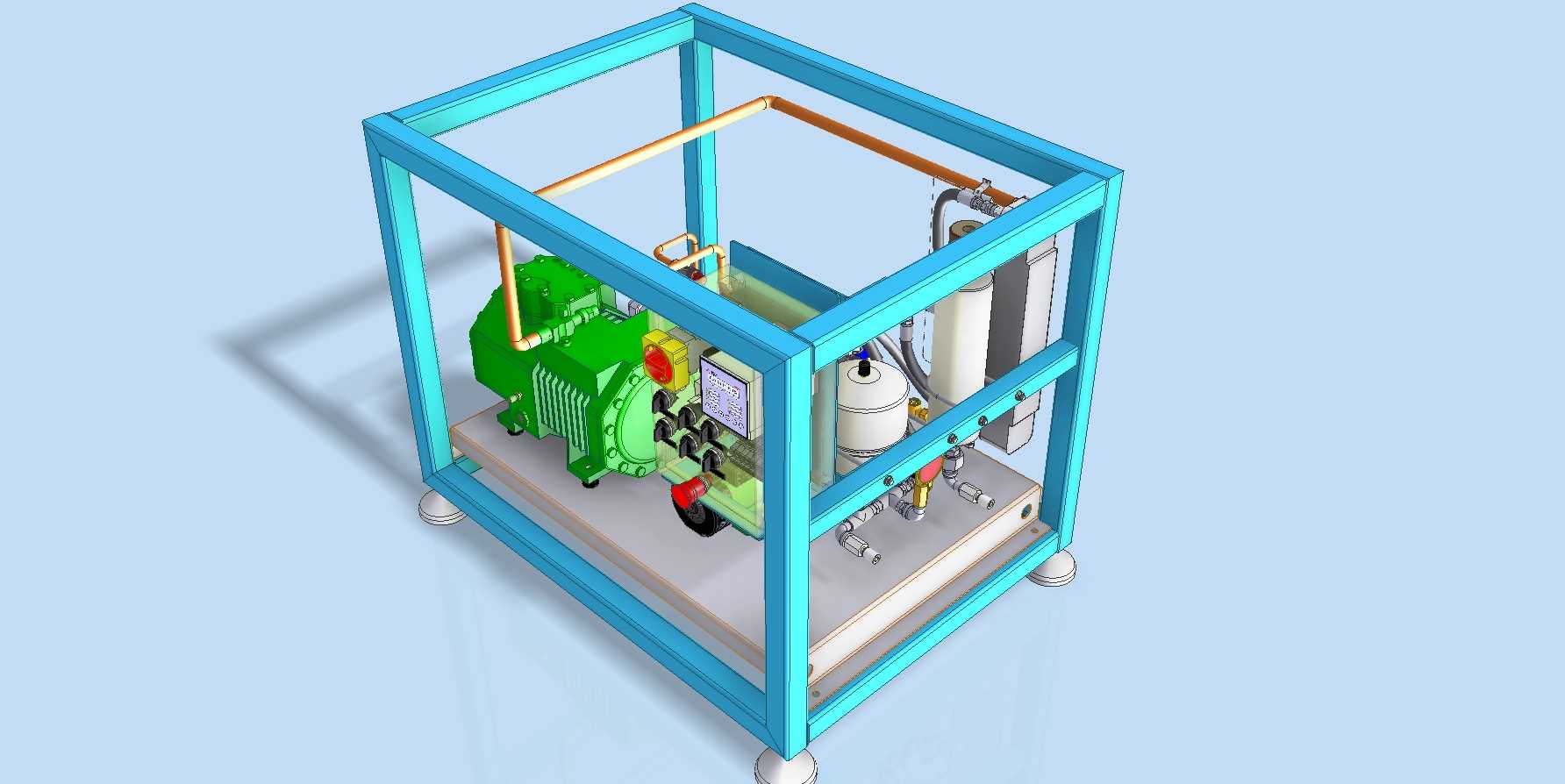

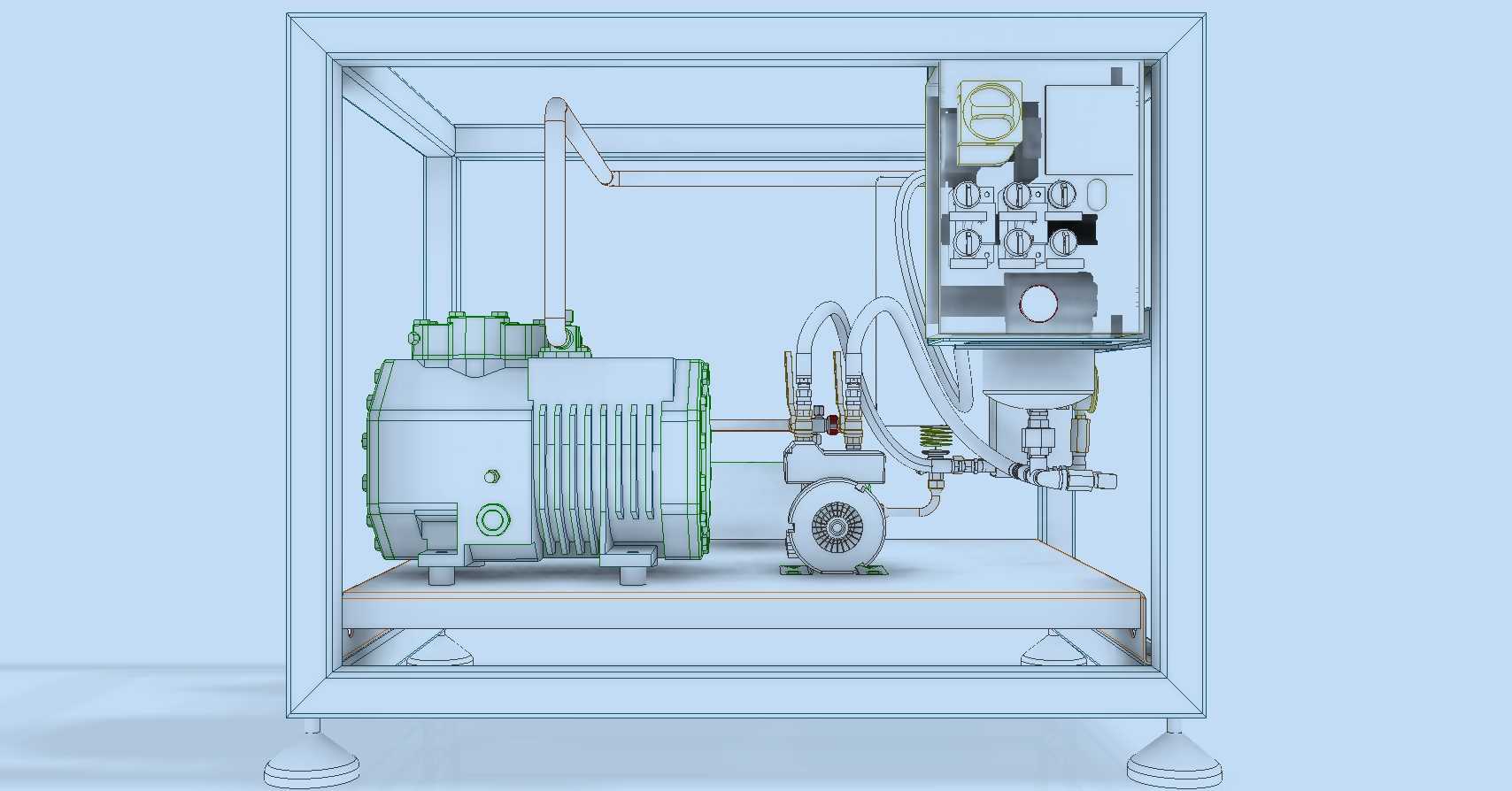

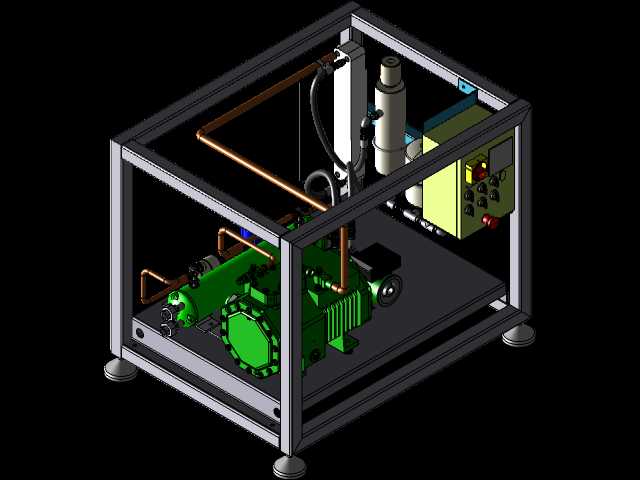

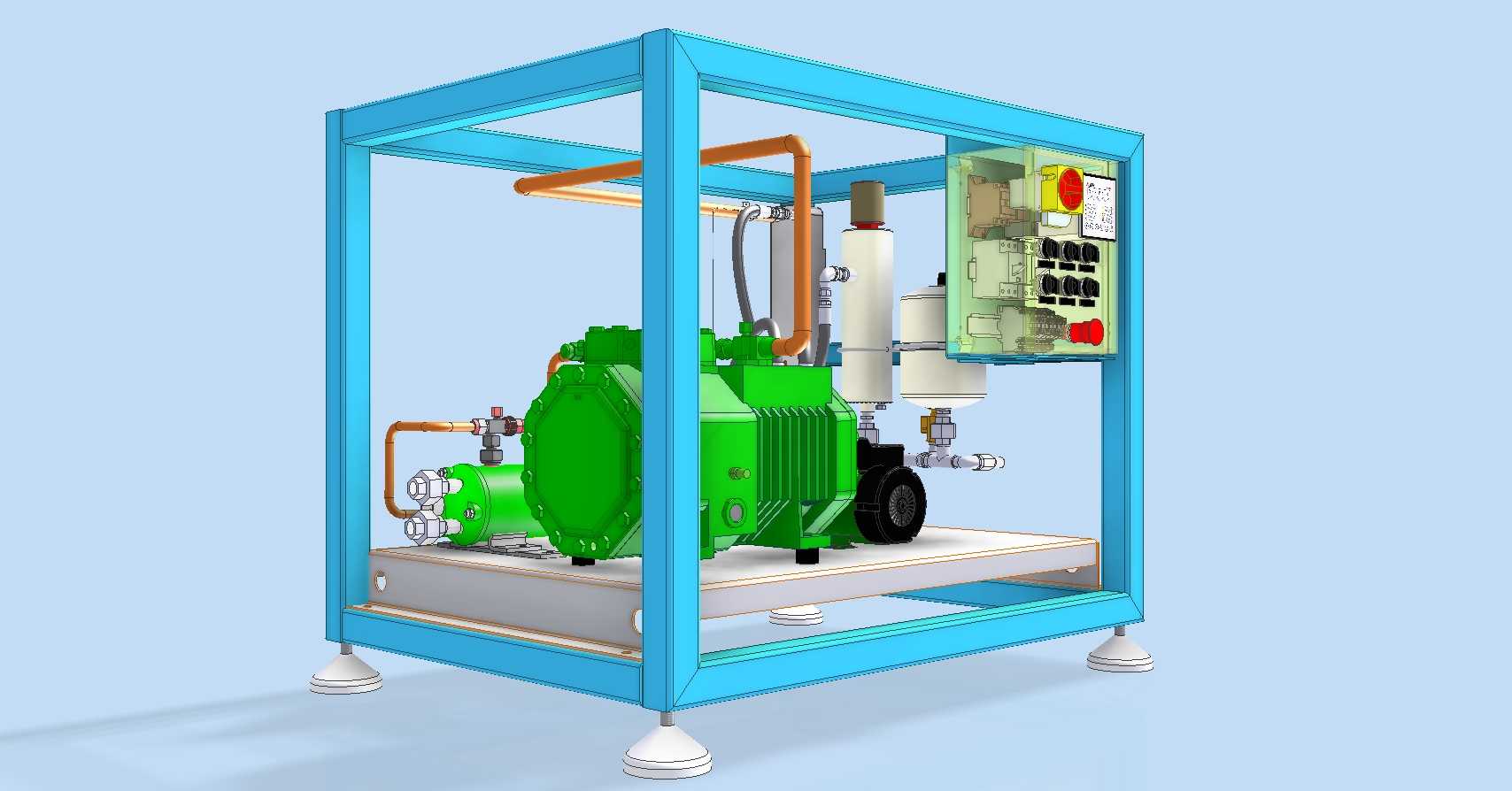

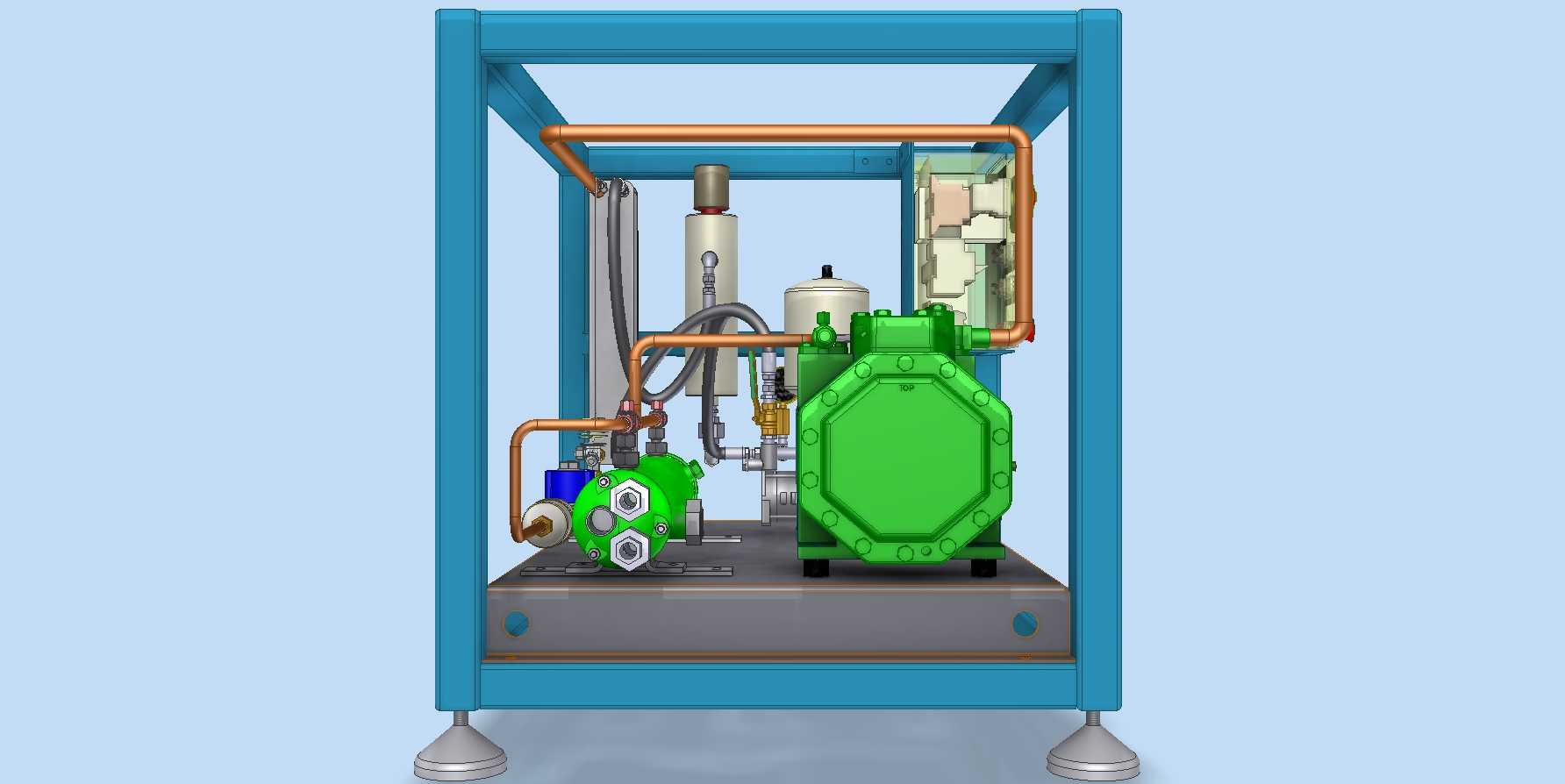

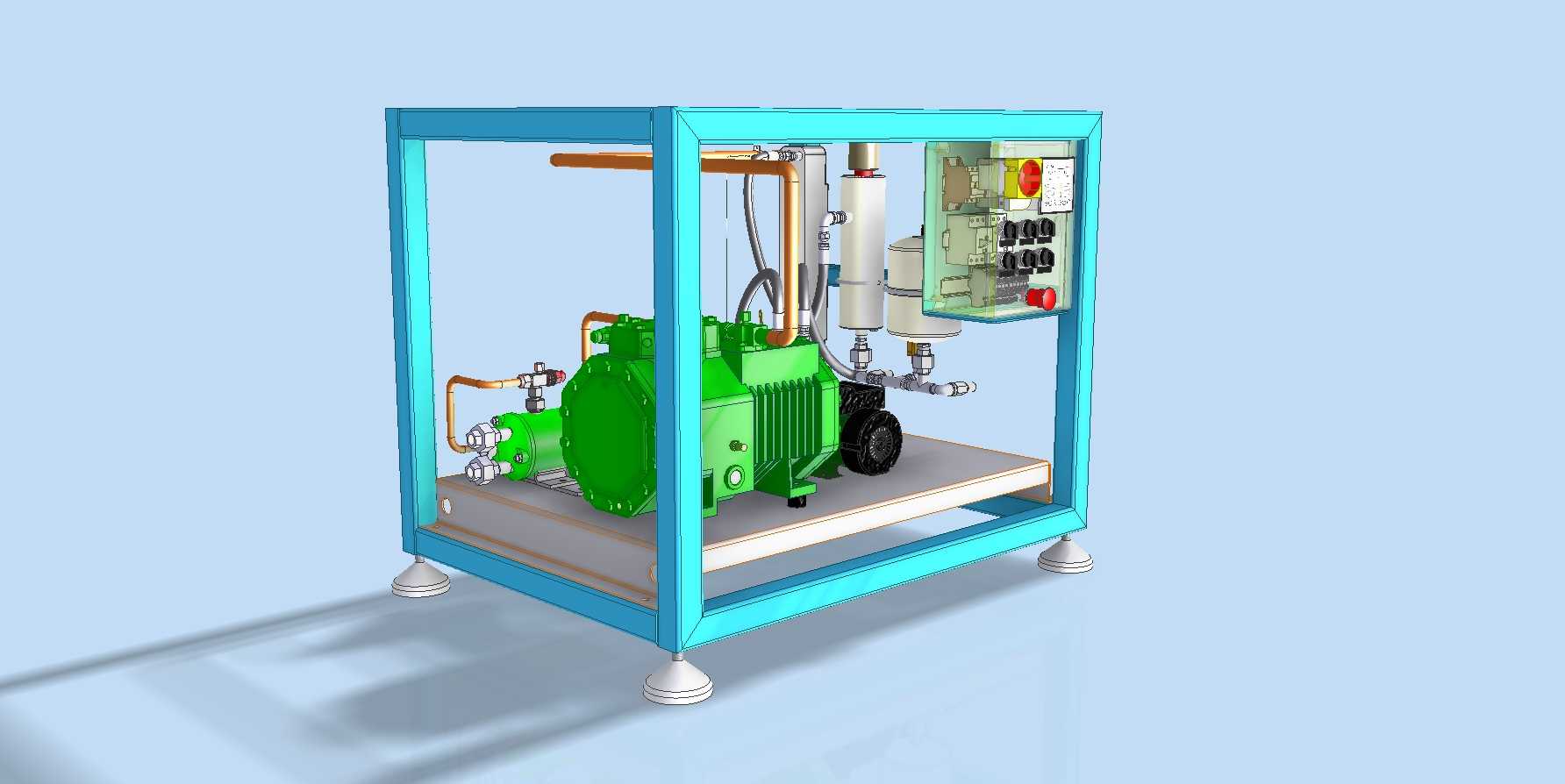

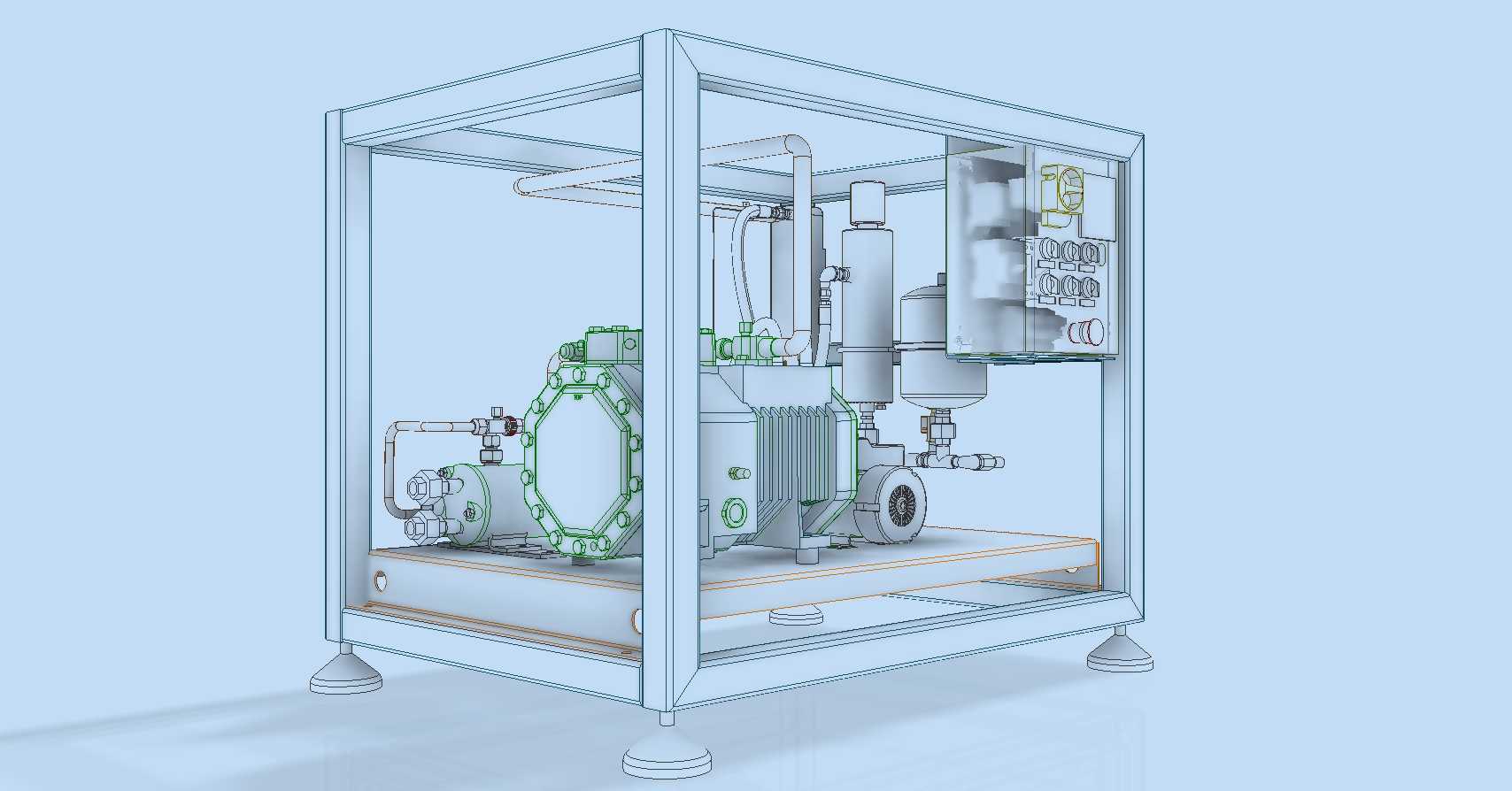

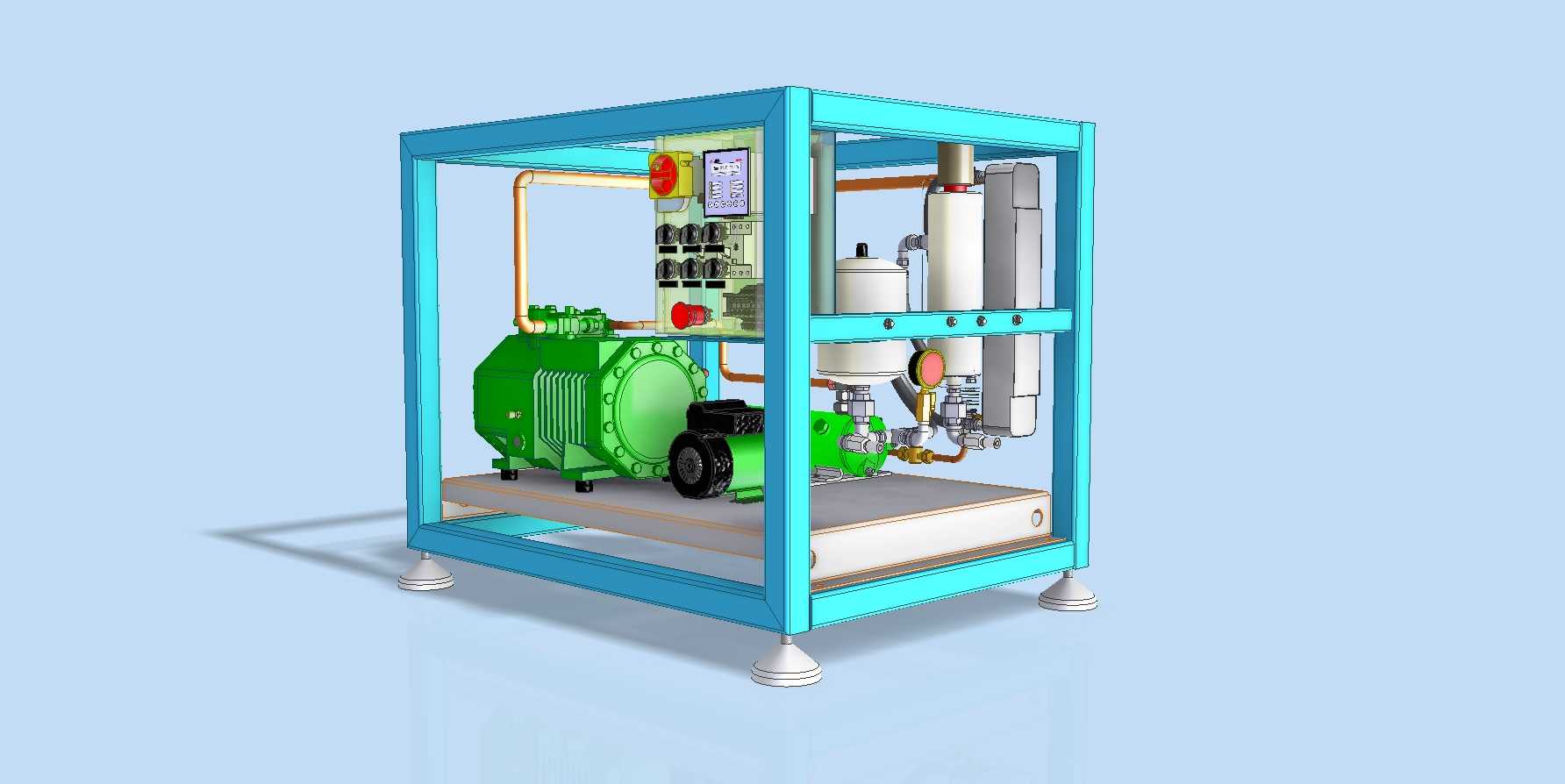

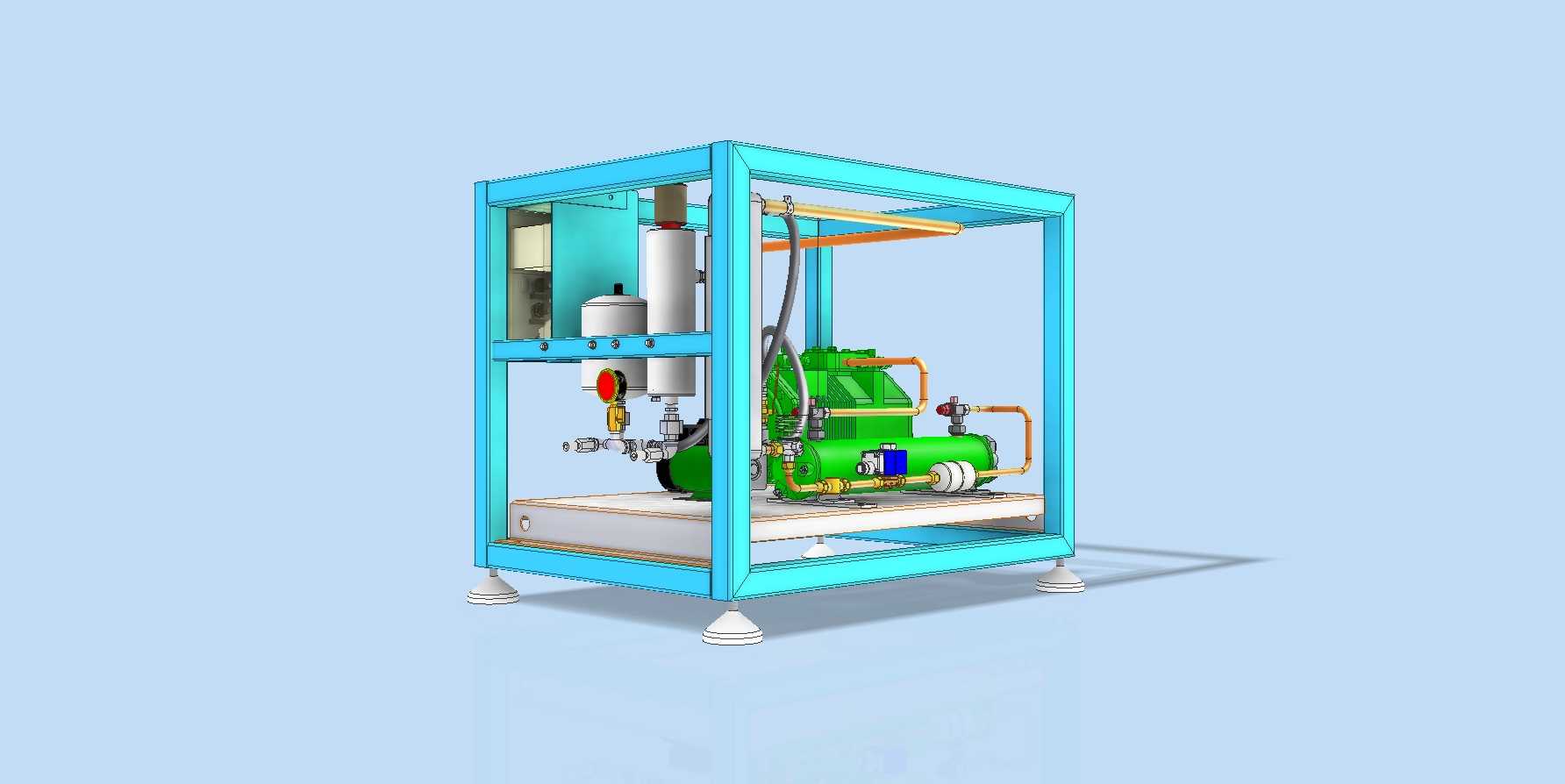

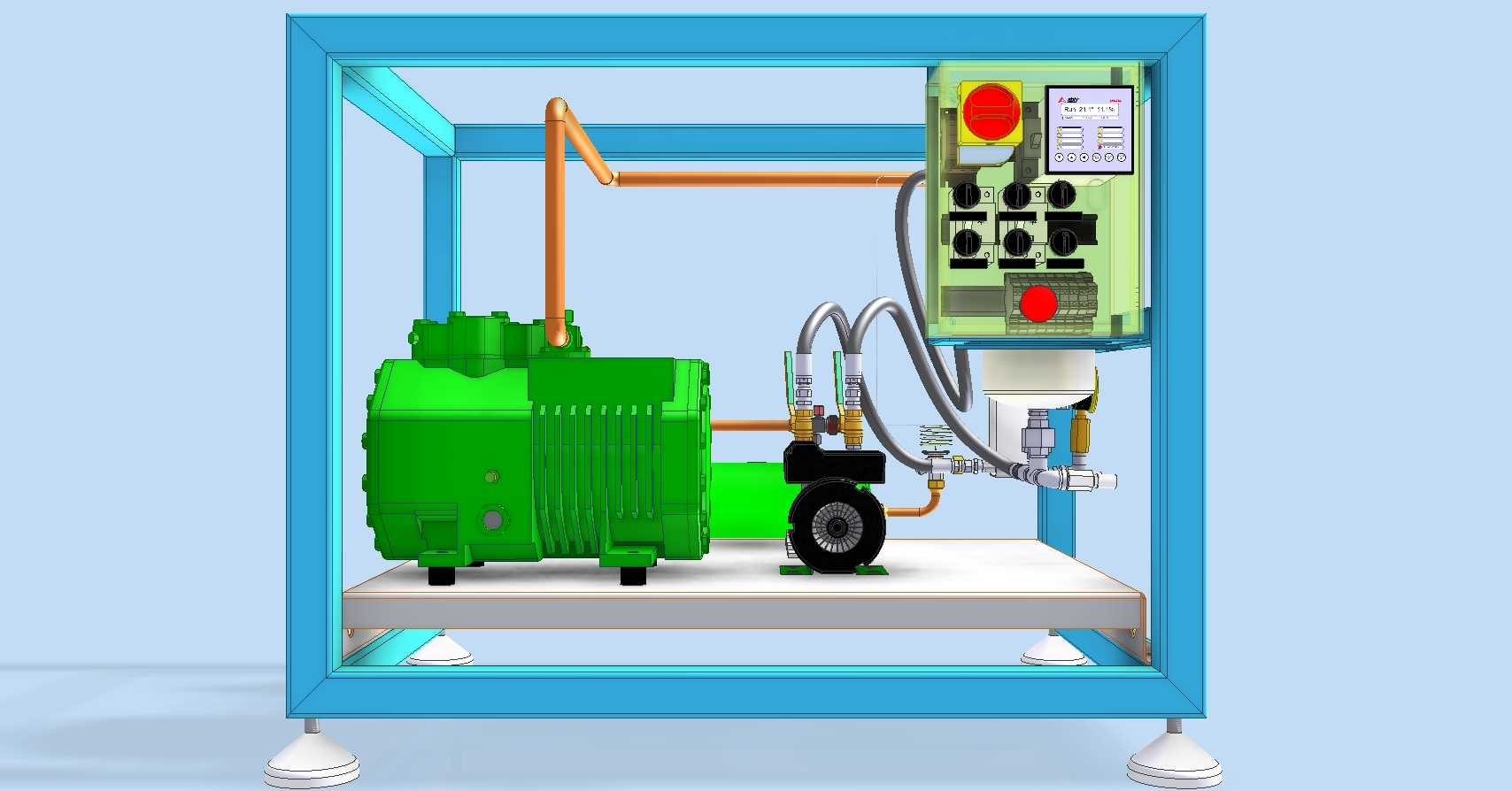

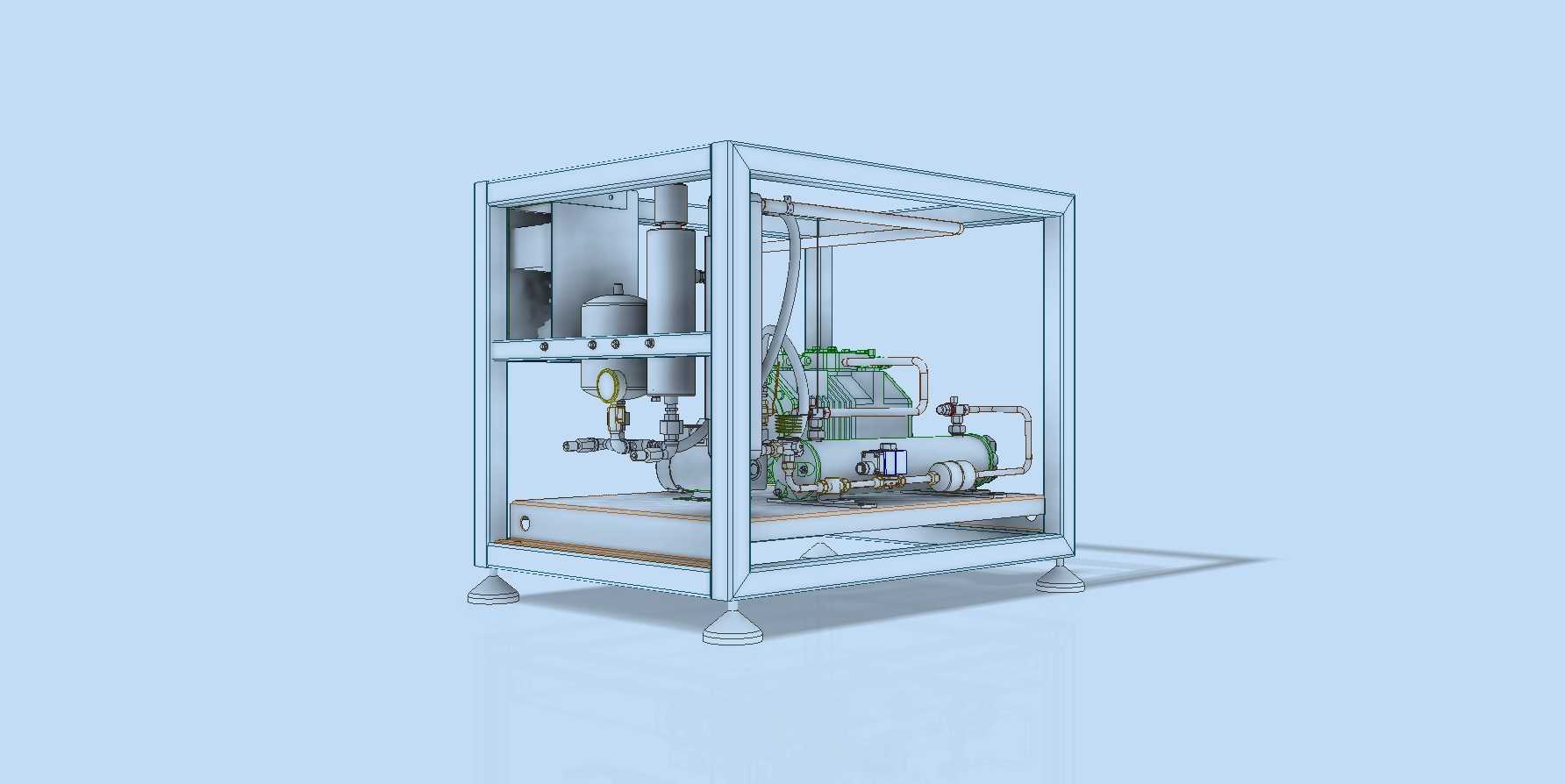

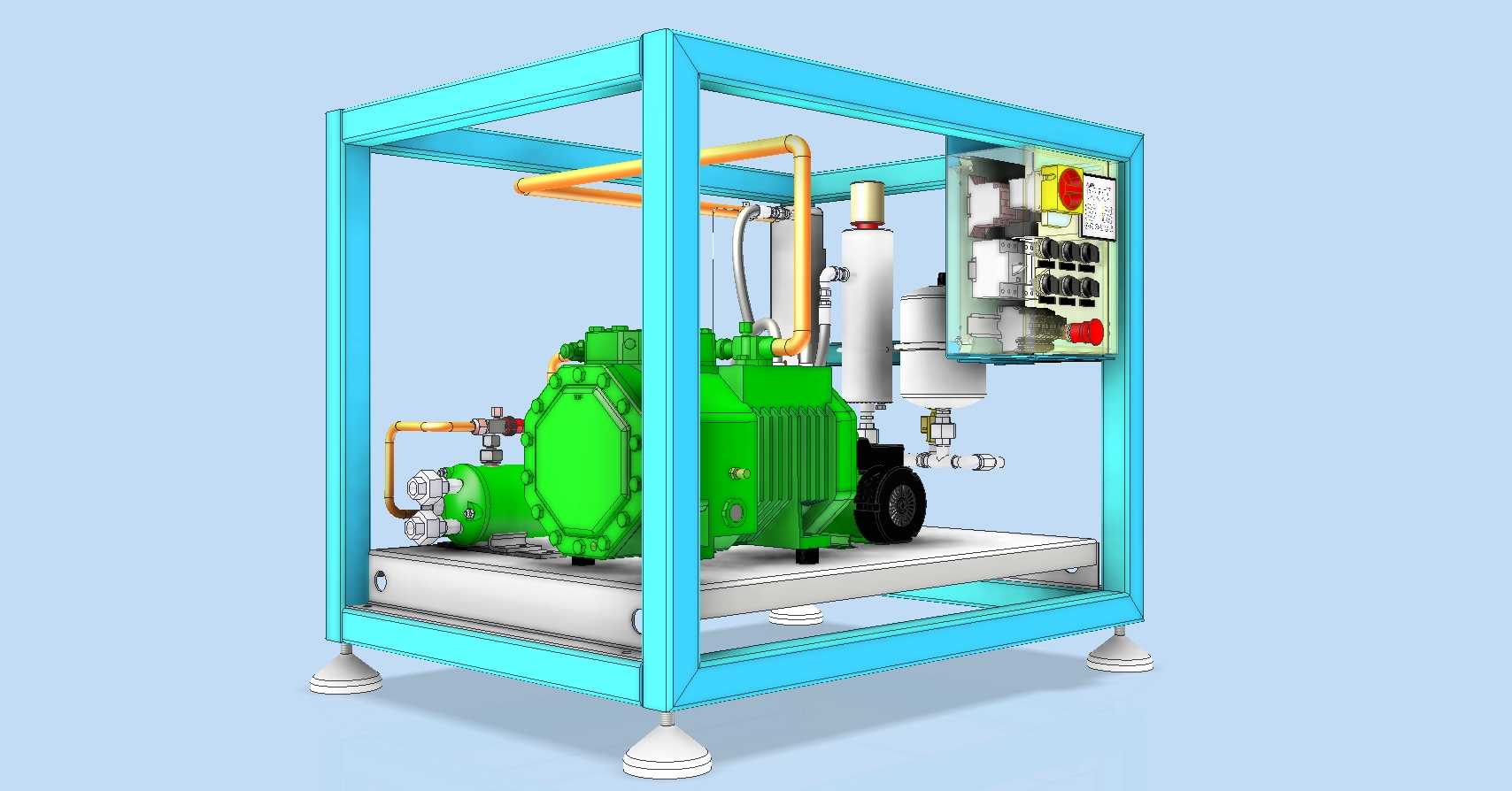

这款盐水冷却机组主要面向小型分布式制冷场景设计，可适配小型发电机配套冰片生产、小型冷库冷源供给、实验环境低温控温、食品加工环节局部快速冷却等多种应用场景，能够持续输出低温载冷盐水，为末端换热单元提供稳定冷量输出。设备整体采用框架式集成布局，将制冷循环核心部件全部整合在方形钢制框架内部，底部配置可调式支撑脚座，可适配不同平整度的安装地面，安装时仅需预留对应进出水管路、电路接口的操作空间即可，无需额外搭建复杂的安装基座，整体安装边界紧凑，可直接嵌入现有生产线的预留空位，也可独立放置在设备间内通过管路连接远端用冷单元。从功能设计来看，机组核心采用活塞式制冷压缩机构建制冷循环，搭配立式水冷冷凝器完成制冷剂的冷凝放热过程，铜质管路将压缩机、冷凝器、节流阀件、气液分离装置、干燥过滤器等部件有序连通，管路走向充分避让部件维护空间，关键阀件全部布置在框架正面易操作位置，日常运行时可直接观察压力仪表读数、调整节流阀开度，无需拆解框架外罩即可完成常规运维操作。设计过程中充分考虑了小型制冷场景的使用痛点，将储液、气液分离、干燥过滤等辅助功能部件全部集成在机组底座上方的安装区域，避免了分散式安装带来的管路泄漏风险，同时框架结构预留了充足的通风间隙，既保证压缩机运行时的散热需求，也能避免外部杂物直接触碰运行部件造成安全隐患。设备的载冷剂循环接口设置在框架侧部，可根据实际使用需求对接不同规格的盐水输送管路，适配不同长度的冷量输送距离，水冷冷凝器的冷却水接口采用标准通用规格，可直接对接现有冷却水循环系统，也可搭配外置冷却塔完成冷却水的散热循环。整体结构设计兼顾了集成度与可维护性，所有部件的固定位置都经过受力校核，压缩机等振动部件底部配置减震垫，减少运行时的振动传递与噪音输出，管路弯折处全部采用圆弧过渡，减少制冷剂流动阻力，提升整体制冷循环效率，能够在小体积空间内实现稳定的低温盐水输出，满足小体量用冷场景的连续运行需求。
