皮带驱动轴流式工业风机结构设计

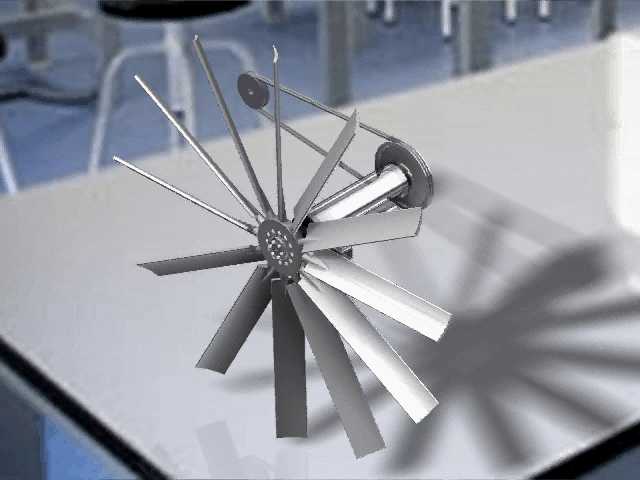

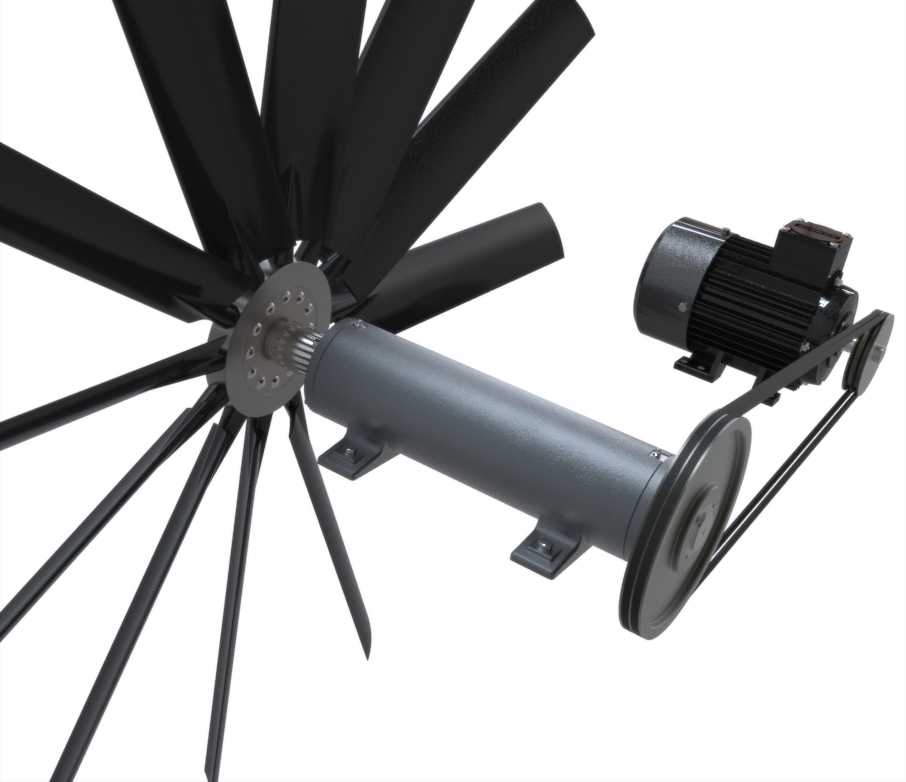

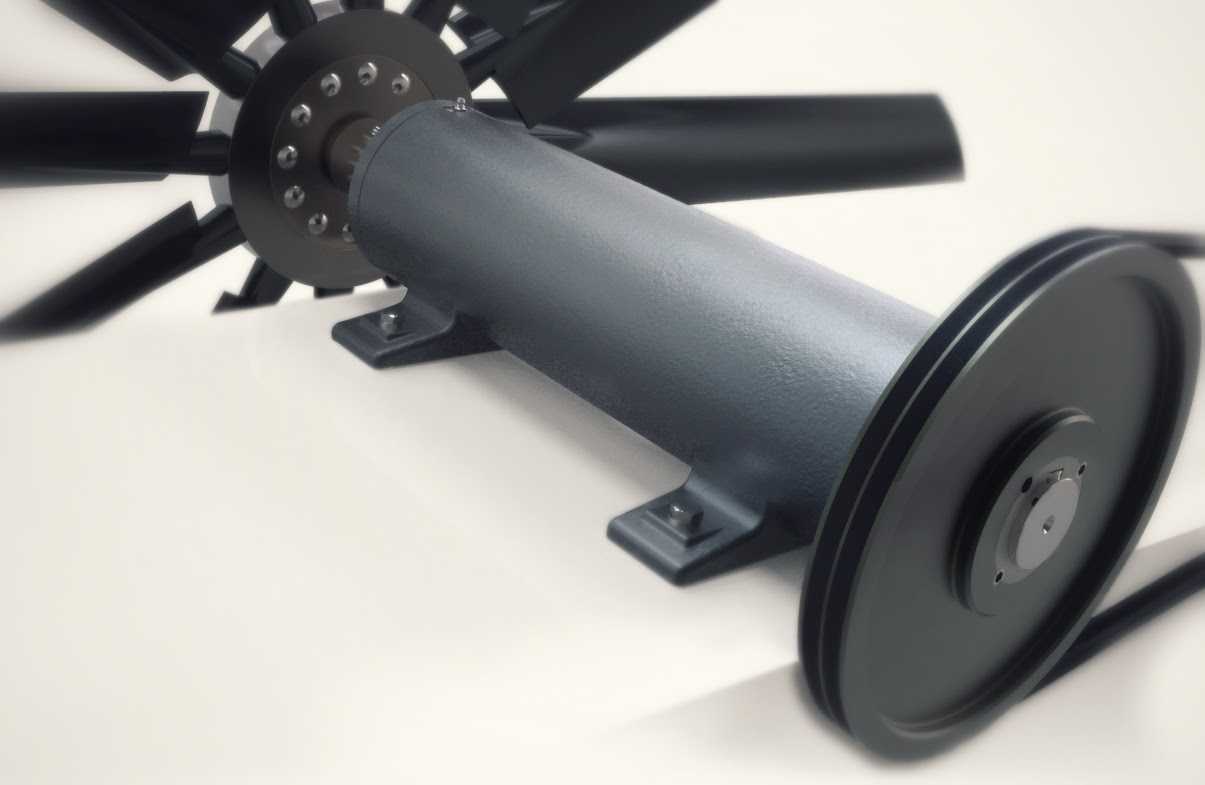

这款皮带驱动轴流式工业风机，主要面向工业厂房通风换气、生产车间散热排烟、仓储空间空气流通、隧道矿井局部送风等场景设计，可在大空间内实现低阻力、大风量的空气输送，适配需要持续置换空气、排出闷热浊气或工艺废气的工业环境，也可配套大型设备的散热系统作为强制风冷单元使用。设备采用皮带传动的结构形式，将动力单元与风筒主体分离布置，既可以通过皮带轮的传动比灵活匹配不同转速需求，适配不同风压、风量的工况要求，也能减少动力端运行振动向风筒及叶轮的传递，降低整机运行的共振风险，同时皮带传动结构具备一定的过载缓冲能力，在遇到气流突变、叶轮负载瞬时升高的工况时，可通过皮带的微量打滑保护动力端不受冲击损伤。从功能特性来看，该轴流风机采用多叶片直连轮毂的叶轮结构，叶片角度经过气动优化，可在较低转速下实现较高的送风效率，运行时气流沿风筒轴向直送，风阻损耗小，送风距离远，适合长距离的管道送风或开敞空间的定向通风。设计过程中，整体结构采用卧式安装布局，风筒主体下方设置两个对称的安装支座，支座上预留标准安装孔位，可直接固定在混凝土基础、钢架平台或设备机架上，安装时需保证支座平面的水平度偏差在允许范围内，避免运行时出现额外的偏载应力。风筒一端的皮带轮采用悬臂式布置，与动力端的皮带轮保持同一平面，安装时需调整两轴的平行度与皮带张紧度，既保证传动效率，也避免皮带偏磨或过早疲劳损坏。叶轮与轮毂采用高强度连接结构，轮毂上的紧固螺栓均匀布置，保证叶轮高速旋转时的动平衡精度，减少运行时的振动与噪音。整机的外形尺寸充分考虑工业场景的安装边界，风筒直径与长度适配常规工业通风管道的对接尺寸，安装支座的间距、安装孔的孔径与孔距符合通用工业风机的安装规范，可直接替换同规格的传统轴流风机，无需对原有安装基础做大规模改造。风筒两端的结构设计兼顾了防护与导流需求，进风端可根据场景选配防护网，避免杂物吸入损坏叶片，出风端可对接通风管道或加装导流罩，优化送风方向。整体结构兼顾了运行可靠性、维护便捷性与工况适配性，日常维护时仅需定期检查皮带磨损情况、紧固连接螺栓、清理叶片积尘即可，无需复杂的拆解操作，适合工业场景下长期连续运行的使用需求。
