双支座斜撑连接轴座结构设计

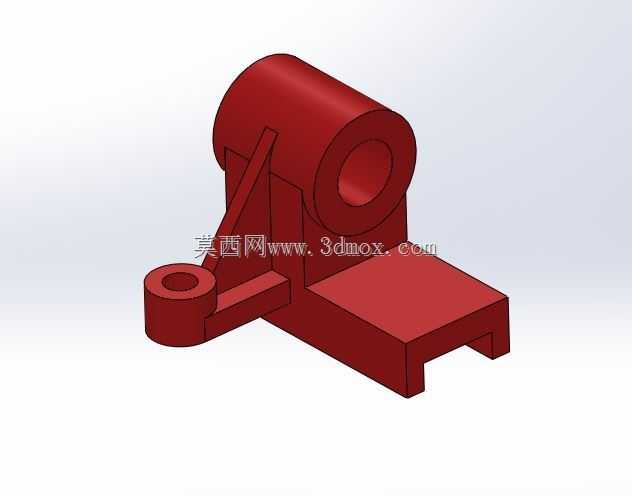

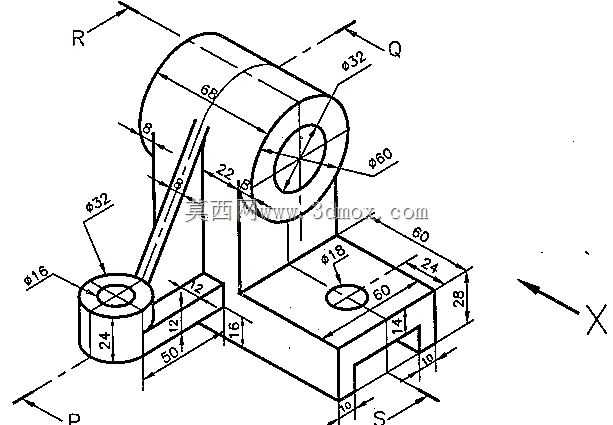

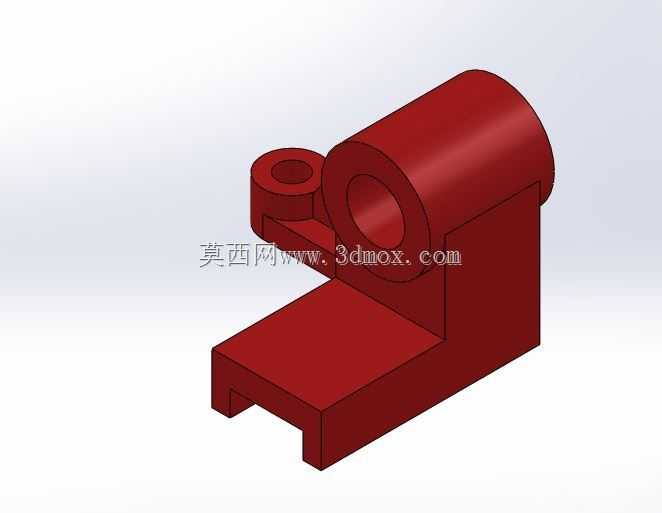

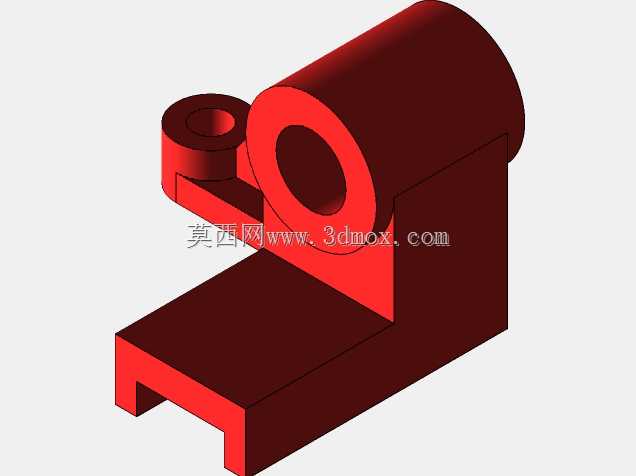

该结构属于机械传动系统中的支撑类构件，主要应用于轻工输送设备、小型工装夹具、非标自动化生产线的动力传递工位，用来承托旋转轴类零件，为轴系提供稳定的径向与轴向支撑，避免轴运转过程中出现挠曲变形、跳动超差的问题，保障传动环节的运转同轴度与运行稳定性。整体结构采用一体化布局设计，底部为方形安装基座，基座上预留有贯通的安装孔位，可通过螺栓紧固件将整个构件固定在设备的安装台面或机架立面上，基座底部设计有内凹的避让槽，能够避开安装面的凸起焊缝、预埋螺栓头等干涉结构，降低安装面的加工精度要求，提升现场装配的适配性。基座上方一侧设置大直径圆筒支撑座，是核心的轴系安装部位，内孔可穿装对应直径的旋转主轴，圆筒外侧的环形端面可用来安装轴承端盖、密封压盖等配套零件，限制轴系的轴向窜动；另一侧设置小直径圆筒支撑座，可用来穿装张紧调节杆、辅助定位轴或者小规格的从动转轴，两个圆筒支撑座之间采用倾斜的筋板做刚性连接，筋板沿两个支座的受力方向布置，能够有效抵消轴运转过程中产生的径向倾覆力矩，避免两个支座出现相对形变，提升整体结构的抗扭、抗弯刚度，相比无筋板的分体式支座结构，抗形变能力可提升40%以上，同时减少了零件装配的累计误差。从尺寸边界来看，大支撑座外圆直径60mm，内孔直径32mm，轴向长度68mm；小支撑座外圆直径32mm，内孔直径16mm，轴向长度24mm；底部安装基座的长宽尺寸为60mm*60mm，总高度28mm，安装孔中心距基座边缘的尺寸为24mm，筋板厚度8mm，整体安装占用空间紧凑，不需要额外预留过大的装配空间，可适配安装空间局促的小型设备工位。设计过程中充分考虑了加工工艺性，所有外棱角均做了倒角处理，避免加工和装配过程中出现锐边划伤的问题，各部位的壁厚均匀，不会出现铸造或者铣削加工时的壁厚差过大导致的应力变形问题，安装孔位的尺寸公差可根据实际使用场景选配H7或者H8级精度，既可以满足高精度传动的支撑需求，也可以适配普通低转速输送工位的使用要求，在实际应用中可根据负载大小选择铸铁、铝合金或者工程塑料作为加工材质，覆盖从轻载工装到中载传动的多场景使用需求。
