三耳带孔法兰式连接固定座结构设计

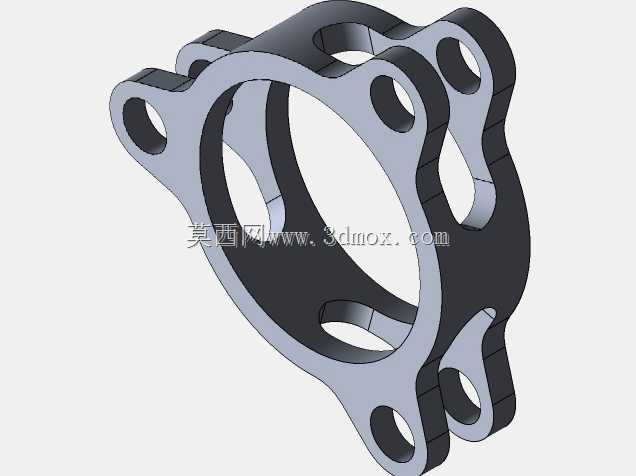

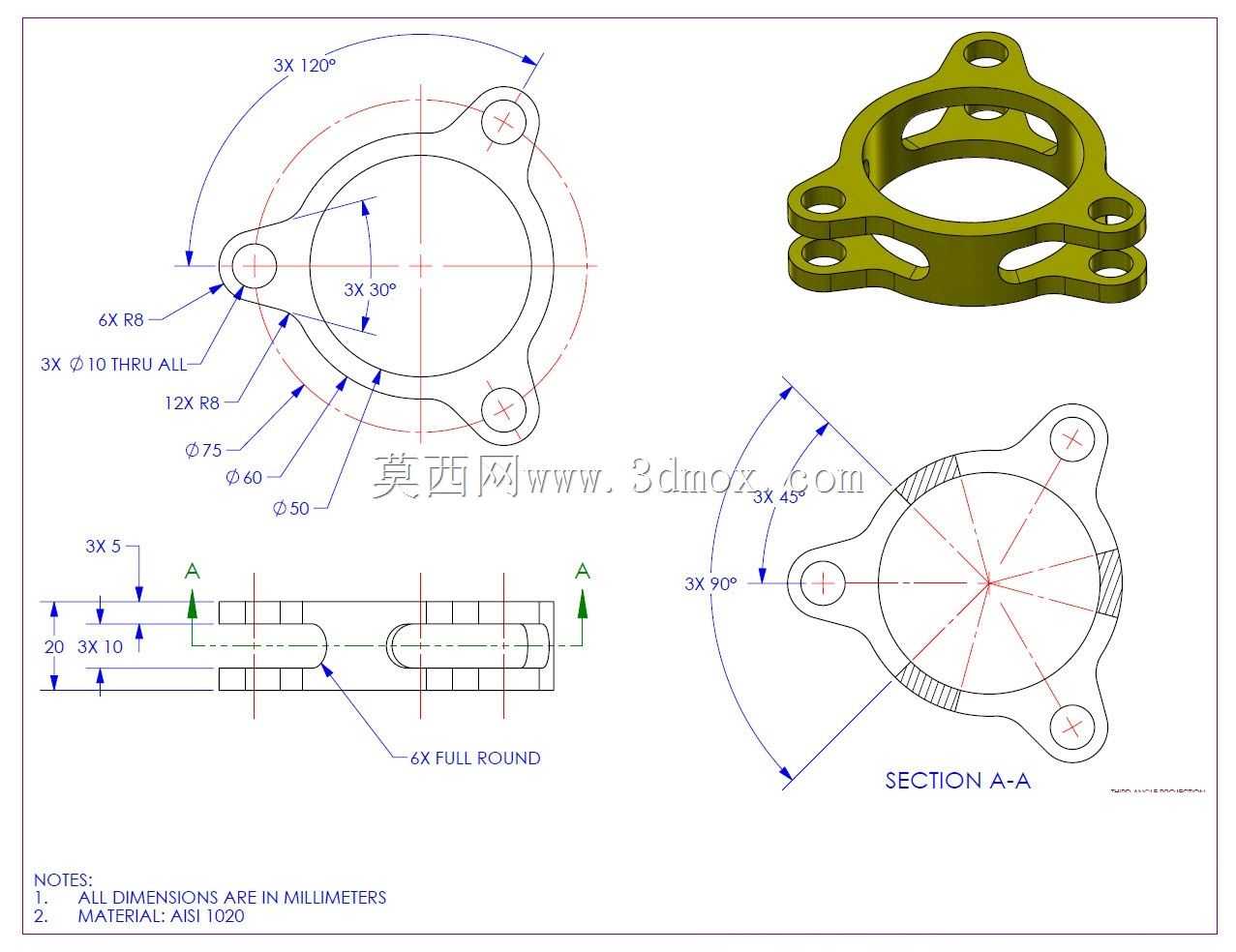

该零件属于法兰类连接固定构件，主要应用在中小型动力传输管路、气动液压回路的端侧连接场景，也可作为小型机电设备的壳体端盖、轴承端侧限位固定件使用，在轻工机械、小型自动化设备、民用机电产品的装配环节中，承担轴向定位、周向防转、多节点并联固定的核心作用，能够在紧凑的安装空间内，实现相邻两个构件的稳固对接，同时预留的通孔可适配紧固件穿装，满足反复拆装维护的使用需求。从功能特性来看，该构件采用三耳均布的外伸结构设计，相比传统圆形整周法兰，能够在保证连接强度的前提下大幅削减零件自重，减少材料占用，三个安装耳呈120度夹角均匀分布，安装后受力均匀，不会出现单侧应力集中导致的连接松动问题，每个耳片上设置的贯通安装孔，可适配标准紧固件穿装，实现与对接构件的锁止固定。主体中心为贯通式圆孔结构，可适配对应直径的轴类零件穿设、管路端头对接，孔壁的公差设计能够保证配合间隙控制在合理范围，既满足装配时的顺畅插入，又能避免配合间隙过大导致的运行晃动。零件主体的环形基体上设置有减重镂空结构，在不降低整体结构刚性的前提下，进一步减轻零件重量，适配轻量化设备的装配需求。从设计思路来看，该零件在初始建模阶段就充分考虑了加工工艺性，所有外轮廓转角处均设置了标准圆角过渡，避免锐边应力集中，同时也适配常规铣削、压铸成型的加工要求，减少加工过程中的刀具损耗。零件上的所有安装孔位均做了同轴度、位置度的公差约束，三个耳片的安装孔中心到主体中心的距离保持一致，能够保证安装时紧固件均匀受力，不会出现偏载问题。截面设计上采用了等强度的壁厚分布，环形基体的壁厚均匀，耳片与基体衔接处做了加厚过渡处理，能够承受安装时的锁紧力以及运行过程中的径向、轴向载荷，避免衔接处出现断裂失效。从外形尺寸与安装边界来看，该零件主体中心孔直径为60毫米，外轮廓最大直径覆盖三个耳片的最外端，整体轴向厚度紧凑，安装时仅需要在对接构件上对应三个孔位预留螺纹孔或者贯通孔，不需要额外的大尺寸安装平面，三个耳片之间的空隙可以避让相邻的其他管路、线路构件，非常适合在安装空间局促的设备内部使用。零件表面的圆角、倒角设计，既能够去除加工毛刺，避免装配时划伤操作人员，也能够减少应力集中点，提升零件的疲劳使用寿命，在长期受振动的使用场景下，也能保持连接的稳固性，不会出现裂纹、断裂等失效问题。
