3马力张紧皮带调节传动装置结构

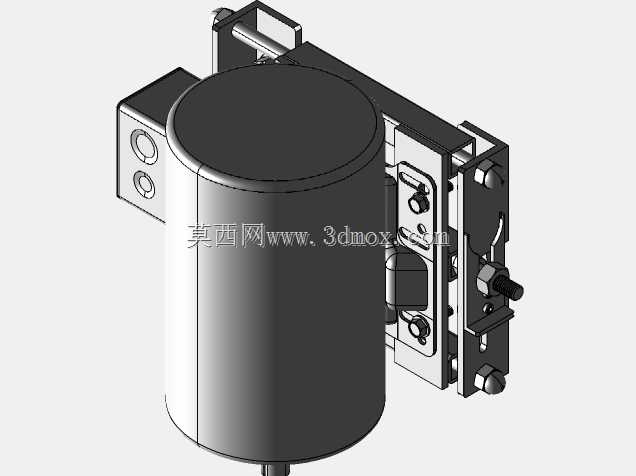

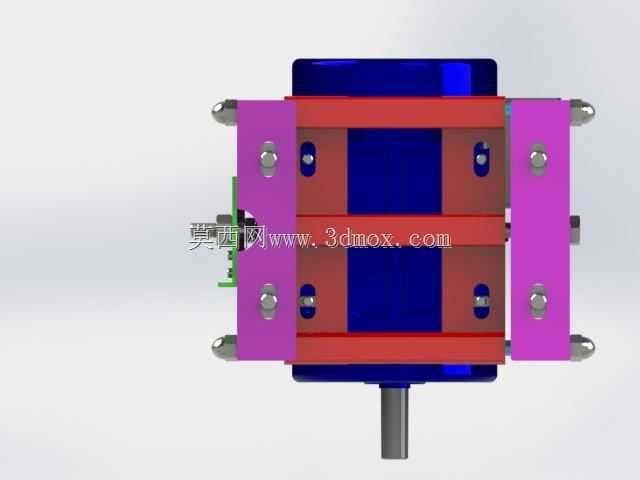

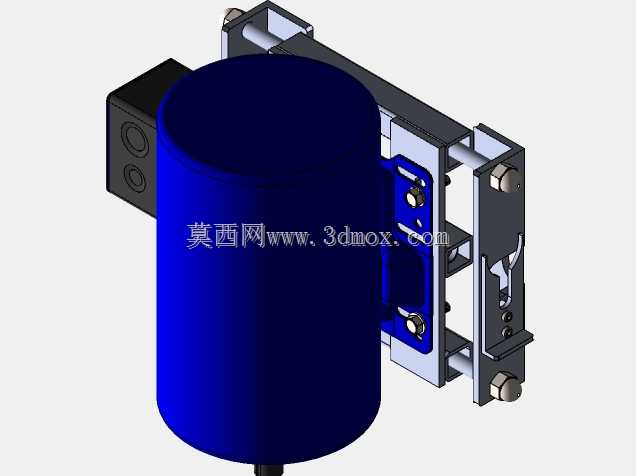

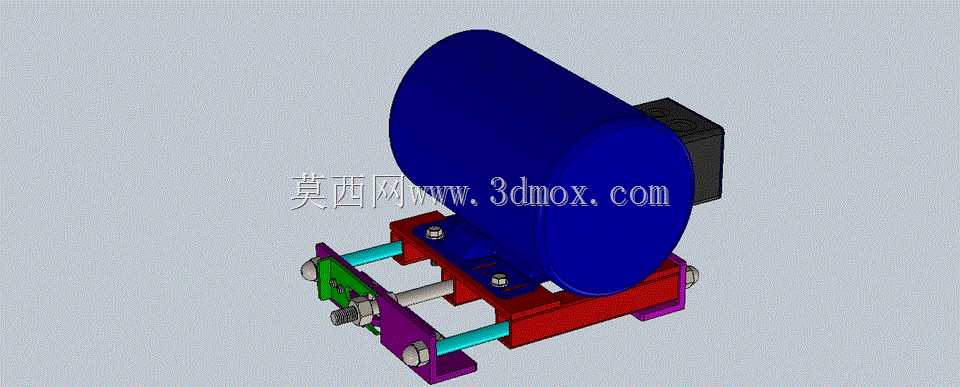

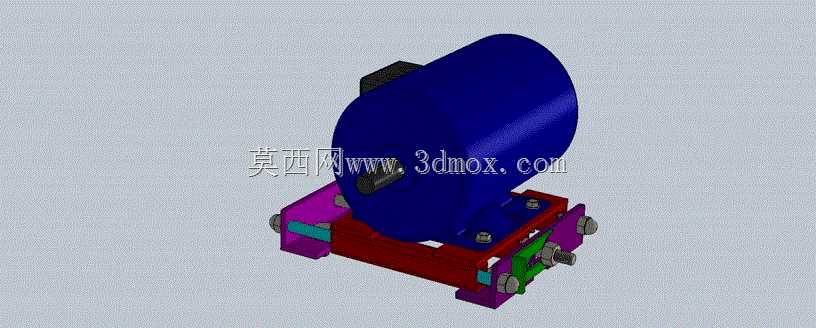

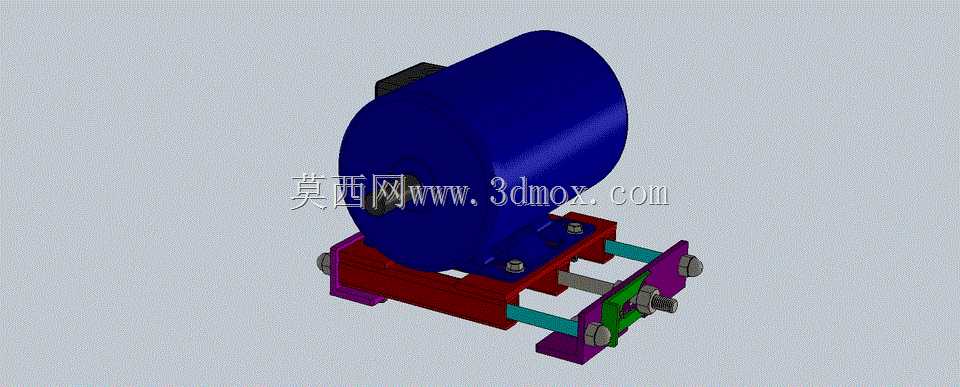

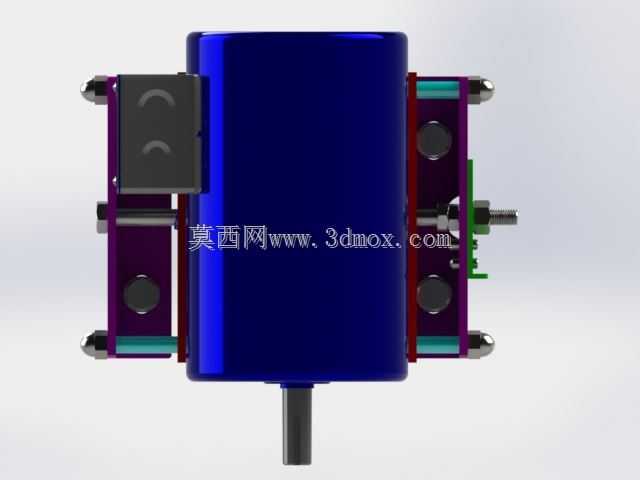

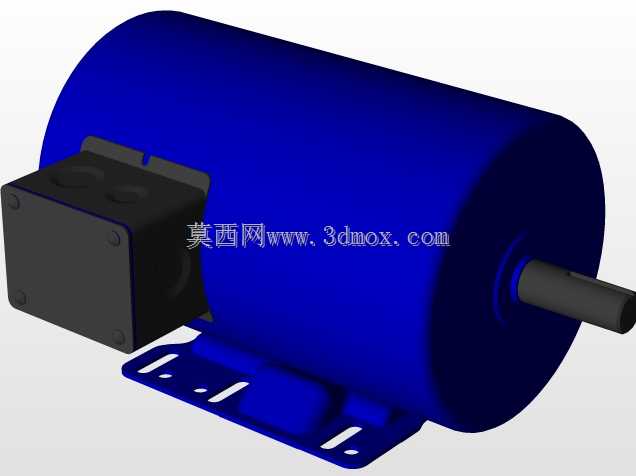

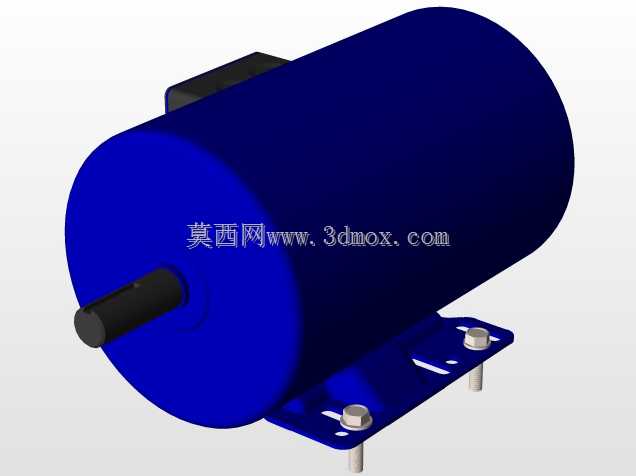

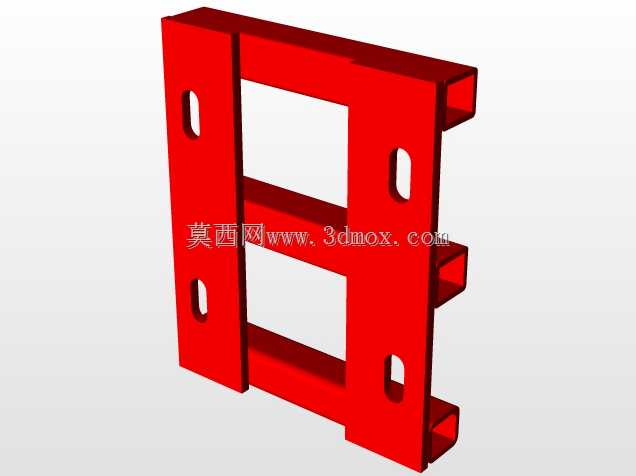

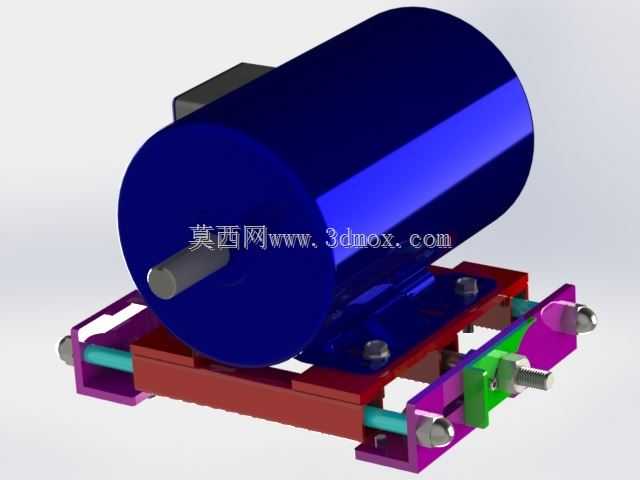

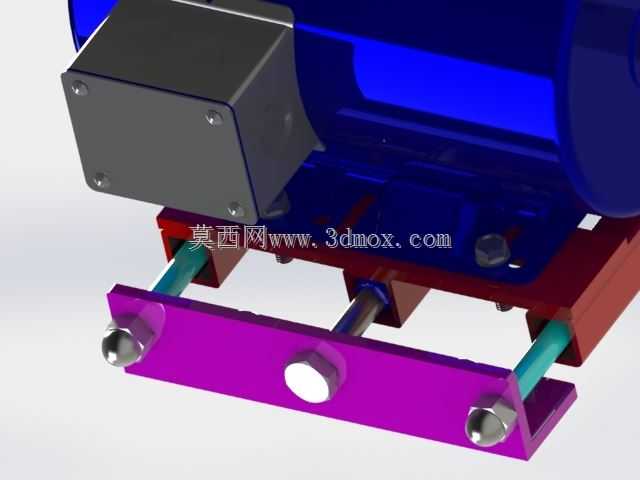

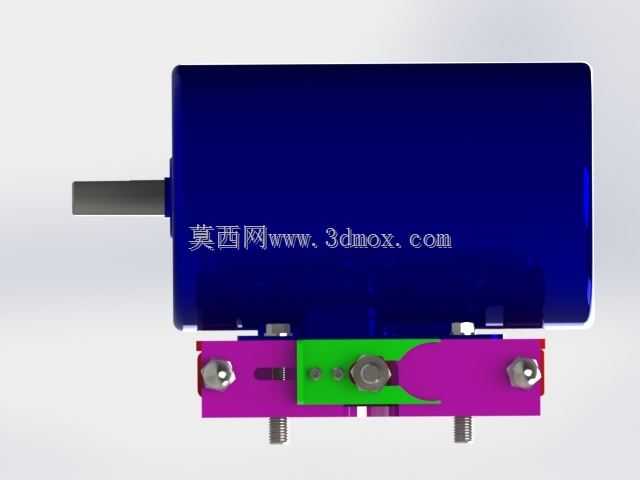

该张紧皮带传动结构主要应用于工业生产场景中需要稳定动力传输的中小型设备传动环节，常见于小型加工设备、物料输送辅机、农用小型动力机具等需要皮带传递旋转动力的工况，核心作用是在动力源与工作端之间维持皮带的合理张紧度，避免皮带长期运行出现松弛打滑、传动效率下降、皮带异常磨损断裂等问题，保障动力传输的稳定性与可靠性。整套结构以动力输出单元为核心搭载基础，底部设置多向可调的安装基座，基座采用分层组合式结构，通过螺纹调节副实现动力单元的水平位置微调，调节过程中可精准改变动力输出端皮带轮与从动端皮带轮的中心距，以此实现皮带张紧力的按需调整，相比传统的惰轮张紧结构，这种通过调整电机安装位实现张紧的方式，能够减少额外张紧轮带来的传动损耗，同时适配3马力级别的动力输出负载，满足中小功率传动场景的使用需求。在功能特性上，该结构的调节操作无需拆解主体传动部件，仅通过调整基座侧边的锁紧调节件即可完成张紧度校准，基座上设置的多组锁紧螺栓能够在调节完成后牢牢固定动力单元的位置，避免设备运行过程中出现位置偏移导致张紧力失效；基座底部的安装位预留了通用的安装孔位，能够适配不同机架的安装尺寸要求，降低现场安装适配的难度。设计思路上，该结构优先考虑了中小功率传动场景的维护便捷性，将张紧调节结构与动力安装基座整合为一体，省去了额外加装张紧机构的空间占用，整体结构紧凑，各部件的受力路径经过优化，调节过程中动力单元的移动方向与两带轮中心连线方向保持一致，避免调节过程中出现皮带偏磨、带轮错位的问题；结构的各部件均采用常规机械加工即可实现的造型，没有复杂的异形曲面结构，加工制造成本较低，同时各连接部位均预留了足够的操作空间，方便后期的部件更换与维护作业。外形尺寸与安装边界方面，整套结构的整体轮廓方正，动力单元的外罩为圆润的柱形结构，不会与周边安装部件产生干涉，基座的横向与纵向调节行程覆盖了常规三角带、平皮带的张紧调整余量，安装时仅需要预留出调节操作所需的侧边空间即可完成部署，不需要额外预留过大的安装空位，能够适配空间较为紧凑的设备内部安装场景，安装基座的底面为平整接触面，能够直接固定在设备的安装平台上，不需要额外加工过渡连接底座。
