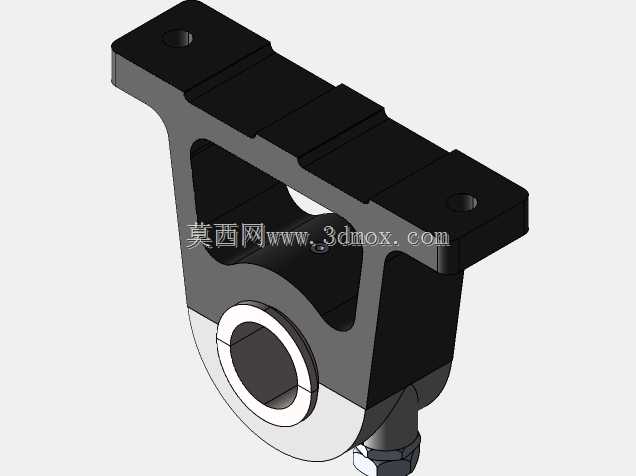

带座立式外球面垫块轴承组件

这款带立式座的外球面垫块轴承，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向复合载荷，同时补偿轴加工、安装过程中产生的微小同轴度误差，在各类输送设备、农业机械、食品加工生产线、纺织机械、轻工包装设备以及中小型风机、水泵的传动结构中都能见到它的身影。不同于普通内嵌式轴承，这类带座轴承无需额外设计复杂的轴承安装腔体，可直接通过底座的安装孔固定在设备机架的安装平面上，大幅降低设备机架的加工难度与装配工时，尤其适合中小型设备的模块化快速装配场景。

从功能特性来看，该系列轴承自带密封结构，轴承内圈与外圈之间的密封件可有效阻挡外界粉尘、水汽以及加工过程中产生的碎屑进入轴承滚道，同时防止轴承内部润滑脂泄漏，能够在多尘、潮湿的复杂工况下长期稳定运行，减少日常维护的频次。轴承内圈采用顶丝锁紧结构，安装时只需将轴穿入内圈孔，拧紧内圈上的紧定顶丝即可实现轴与轴承内圈的同步旋转，无需额外加工轴肩、键槽等定位结构，装配操作十分便捷。

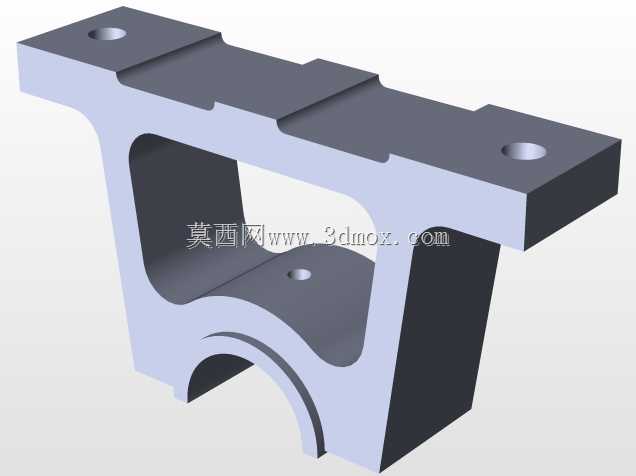

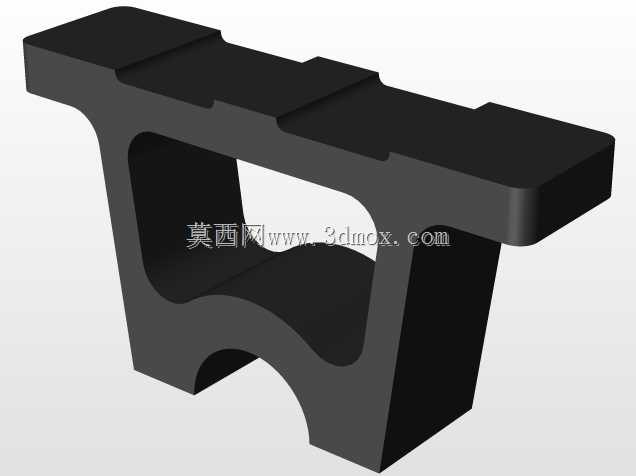

设计层面，该轴承座采用铸铁材质一体铸造成型，底座为对称式立式结构，两个安装孔分布在底座两端，安装时受力均匀，可承受较大的径向冲击载荷；轴承外圈与座孔采用球面配合设计，具备一定的自动调心能力，当轴出现轻微挠曲变形或者安装面存在微小角度偏差时，轴承可自动调整适配角度，避免轴承滚道出现偏载磨损，大幅延长轴承的实际使用寿命。

从安装边界来看，该系列轴承覆盖多种常用轴径规格，底座安装孔的中心距、安装孔直径、轴承座整体高度、轴承内圈宽度都遵循通用工业标准，可直接替换同规格的同类产品，无需对原有设备的安装结构做任何修改。轴承的球面配合面经过精密加工，配合间隙控制在合理范围内，既保证调心动作的顺畅性，又避免运行过程中出现不必要的晃动，保障转轴运行的稳定性。在实际应用中，这类轴承常被用于长距离传动轴的中间支撑位置，或者动力输出端的转轴支撑，能够有效降低转轴运行过程中的振动与噪音，提升整套传动系统的运行平稳性。
