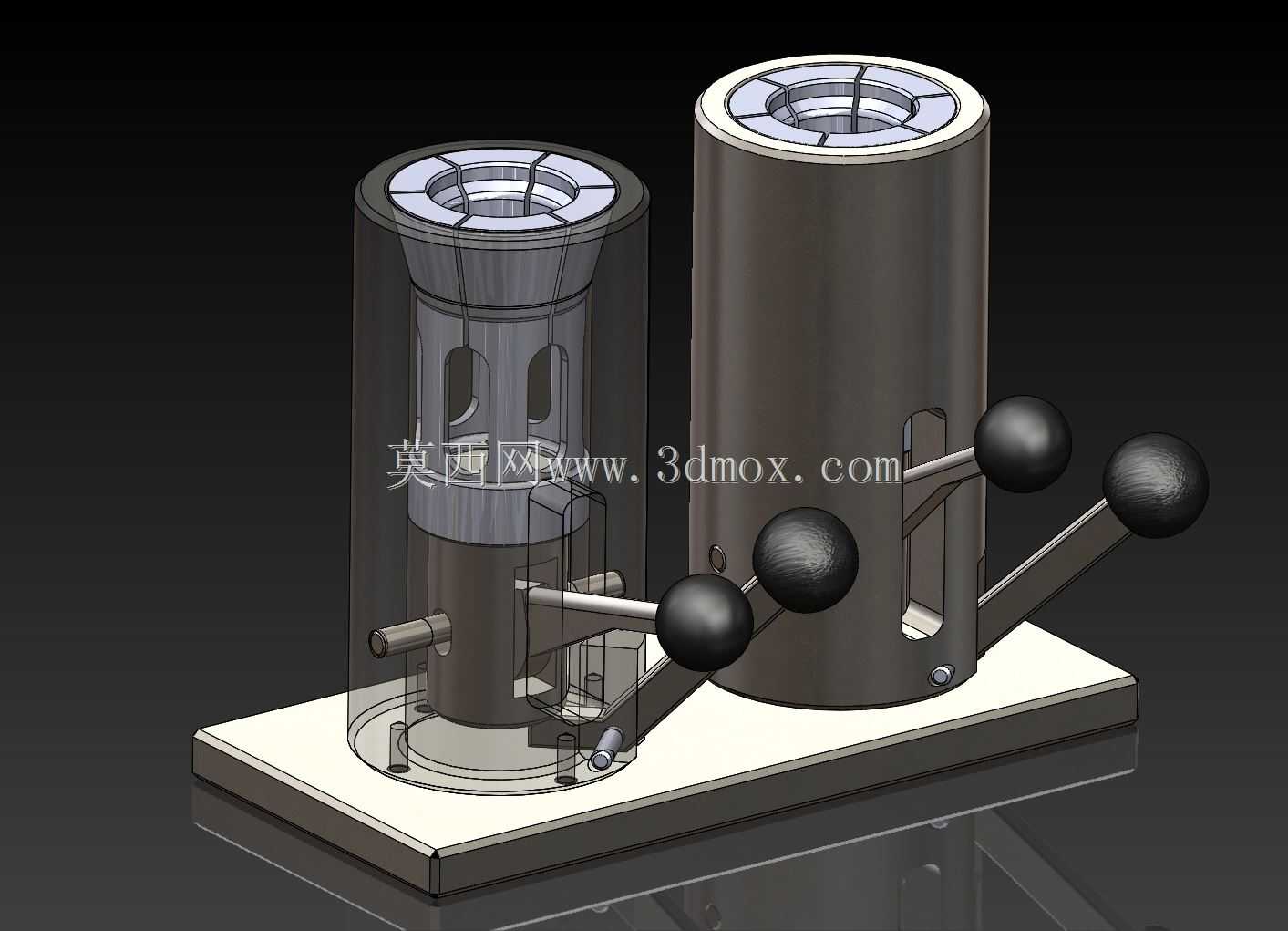

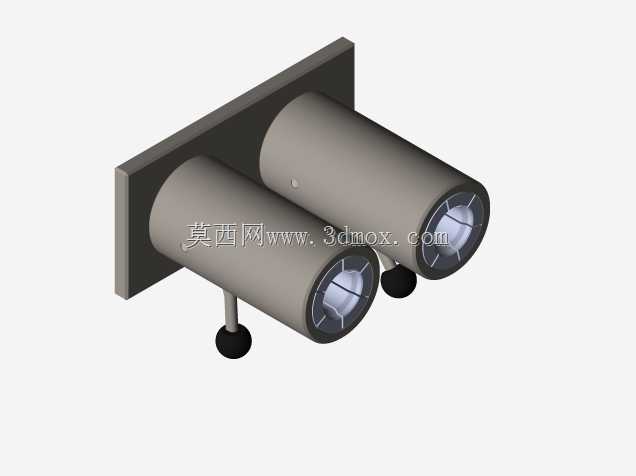

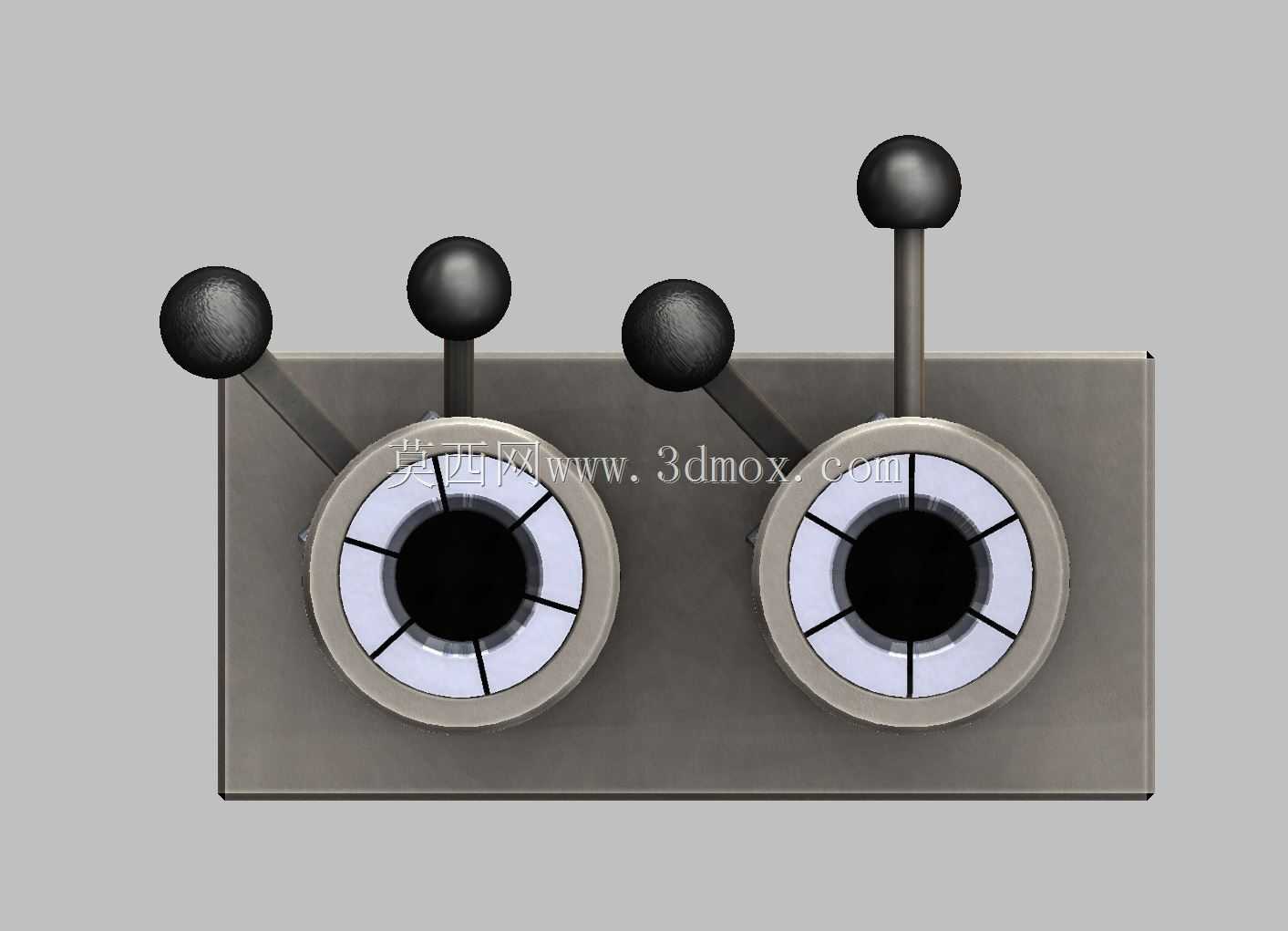

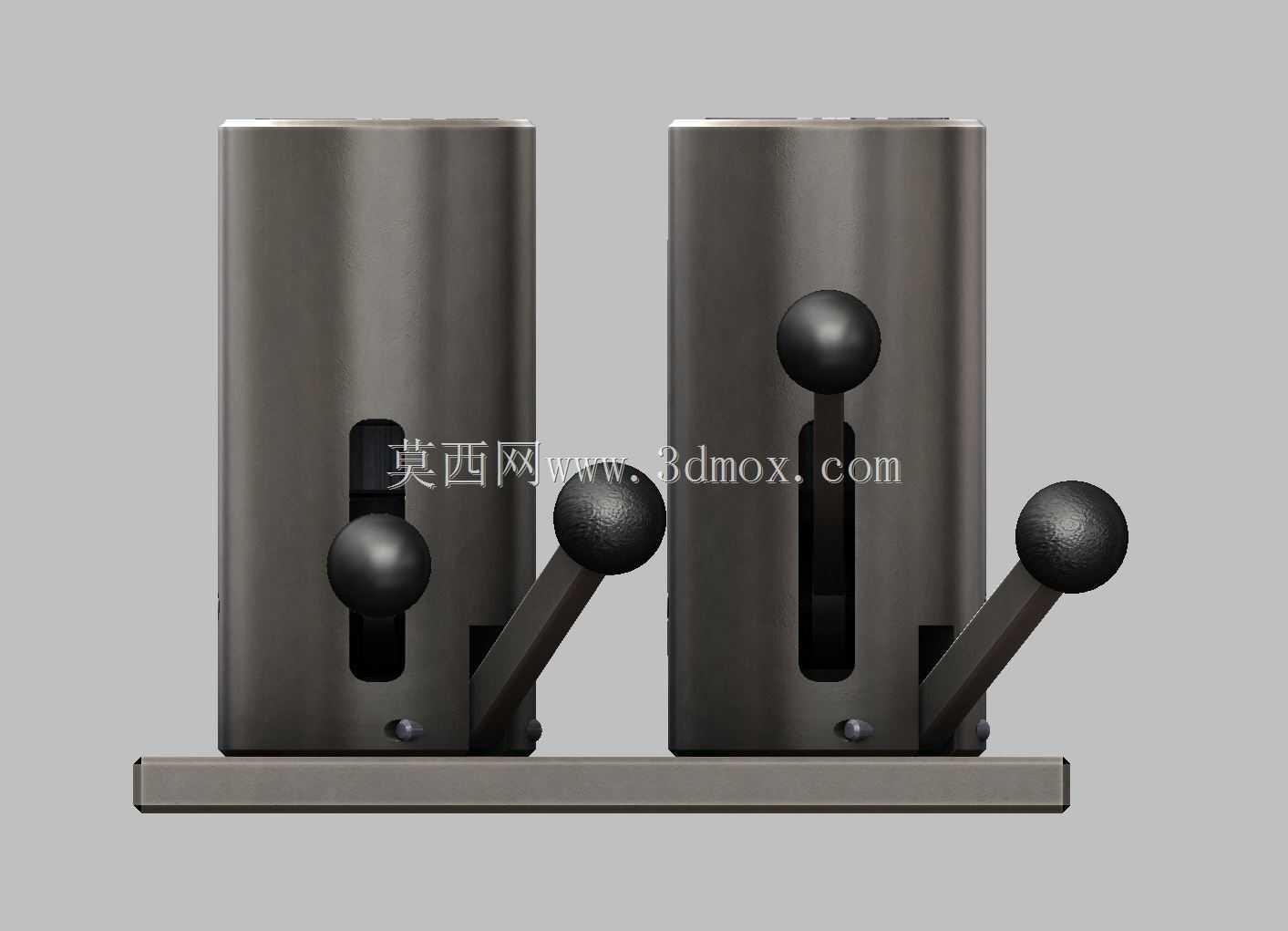

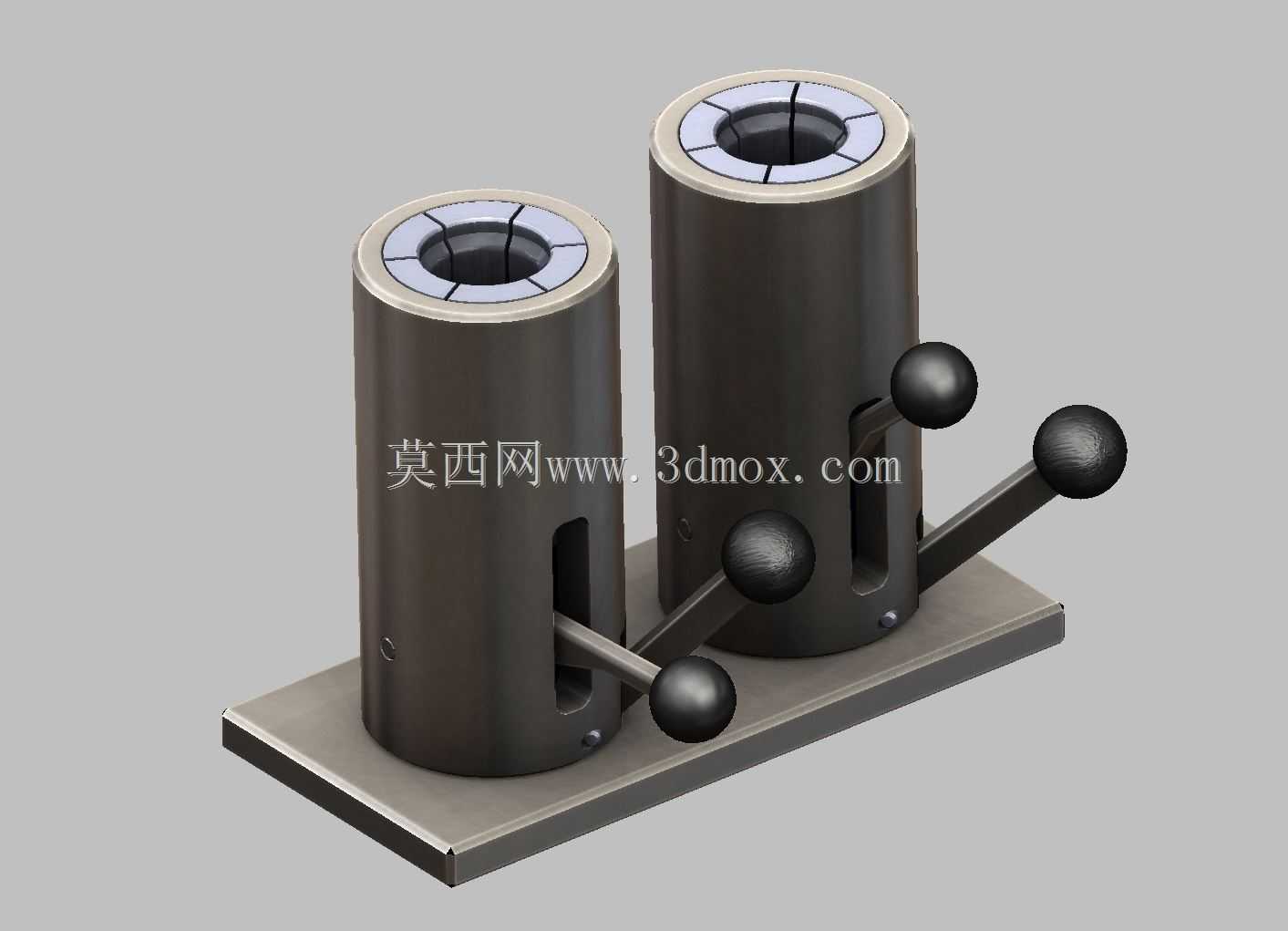

双工位手动圆柱工件锁紧固定夹具

这款双工位手动锁紧夹具主要面向小型零件加工、检测、装配场景设计，常见于五金加工车间的钳工工位、小型零件批量检测工位、精密组件装配工位，用来快速固定不同直径的圆柱类工件，替代传统台虎钳装夹圆柱工件易打滑、易夹伤工件表面的痛点，尤其适合轴类小零件的去毛刺、打标、尺寸检测、小部件压装等工序使用，双工位的设计可以让操作人员在一个工位完成装夹固定后，立刻在另一个工位开展作业，或是同时装夹两个同规格工件开展对称工序加工，有效减少单工位夹具反复装夹的等待时间，提升单人作业的效率。

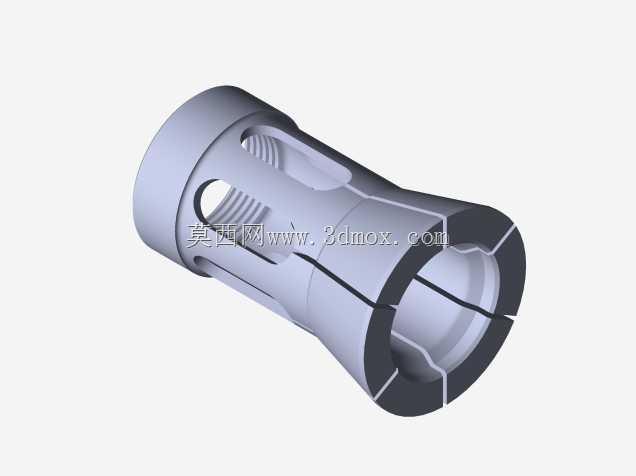

从功能特性来看，这款夹具采用偏心凸轮锁紧结构，搭配顶部开口的弹性胀套结构，操作时只需要扳动侧面的球形手柄，就可以带动内部的偏心结构推动胀套收缩，从周向均匀抱紧插入的圆柱工件，锁紧力均匀分布在工件圆柱表面，不会像传统螺纹夹紧结构那样出现局部应力集中夹伤工件表面的问题，也不会出现装夹偏心导致的工件轴线偏移问题。弹性胀套的内孔适配一定直径范围内的圆柱工件，不需要频繁更换夹头就可以适配常规尺寸的小直径轴类、棒料工件，手柄末端采用球形设计，符合人手握持施力的人体工学角度，扳动时不需要施加过大的力就可以获得足够的锁紧力，操作门槛低，新入职的操作人员不需要长时间培训就可以熟练使用。

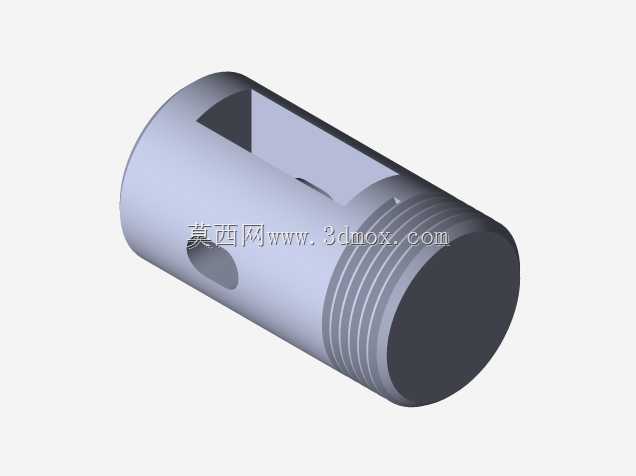

在设计思路上，这款夹具优先考虑了工位操作的便捷性与装夹的稳定性，整体采用一体化底板设计，两个独立的锁紧单元并排固定在同一块安装底板上，两个锁紧单元的轴线保持平行，安装面经过铣平处理，保证安装到工作台面后两个工位的垂直度一致，不会出现工件装夹后倾斜的问题。锁紧单元的主体采用高强度钢材制作，表面做发黑防锈处理，长期在车间多油污、多铁屑的环境下使用也不容易出现锈蚀卡顿的问题，弹性胀套采用弹簧钢制作，经过淬火处理具备足够的弹性与耐磨性，长期反复胀缩也不会出现开裂、塑性变形的问题，使用寿命远高于普通铸铁材质的夹头。侧面的锁紧手柄做了加长设计，利用杠杆原理放大锁紧力，操作人员只需要单手握持扳动就可以完成锁紧与松开动作，不需要借助额外的加力杆，操作流畅不卡顿。

从安装边界来看，这款夹具的底板为矩形平板结构，四个角预留了沉头安装孔，可以直接通过螺栓固定在标准钳工工作台、专用检测台或者小型设备的工作台面上，安装时只需要保证底板平面与工作台面贴合，不需要额外调整水平就可以获得稳定的装夹基准。整体外形结构紧凑，双工位并排设计不会占用过多的工作台面空间，两个工位之间预留了足够的操作空间，操作人员在其中一个工位作业时不会被另一个工位的手柄干涉，锁紧手柄的活动范围经过设计校核，扳动到最大锁紧位置时也不会超出底板的侧边范围，不会和台面上的其他工具、工件发生碰撞。夹具的整体高度适配常规坐姿操作的工位高度，操作人员坐在工位前就可以轻松完成装夹、作业、松开工件的全流程动作，不需要抬臂或者弯腰操作，长时间作业也不容易产生疲劳感。
