焊接结构蒸发器支撑钢架设计

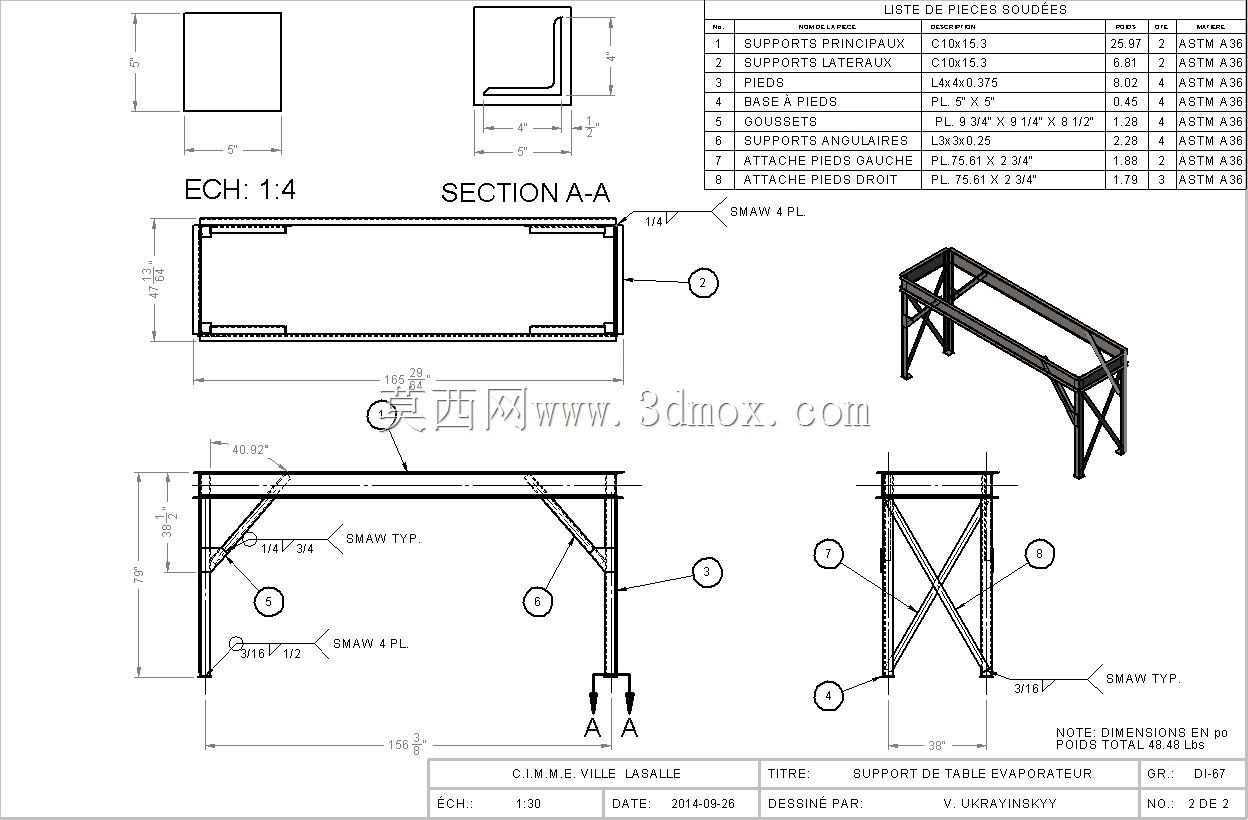

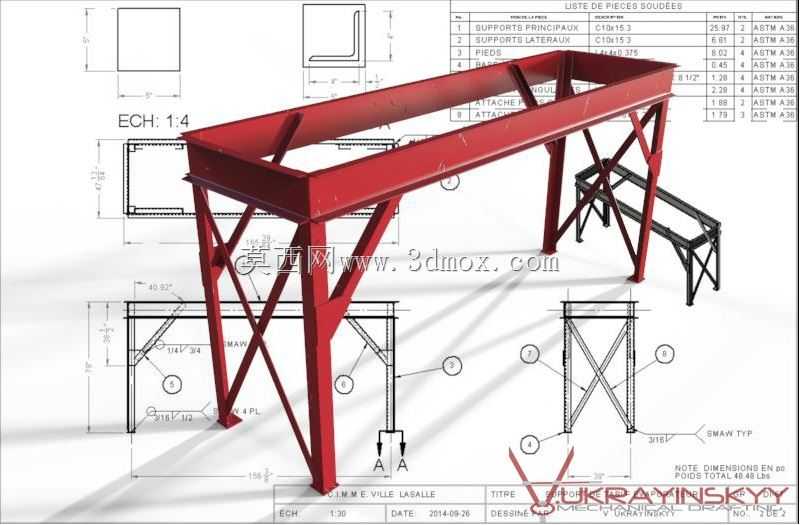

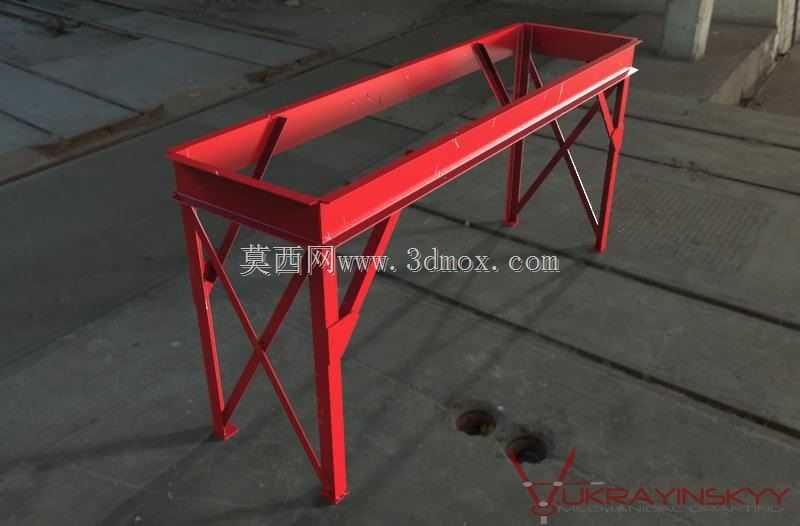

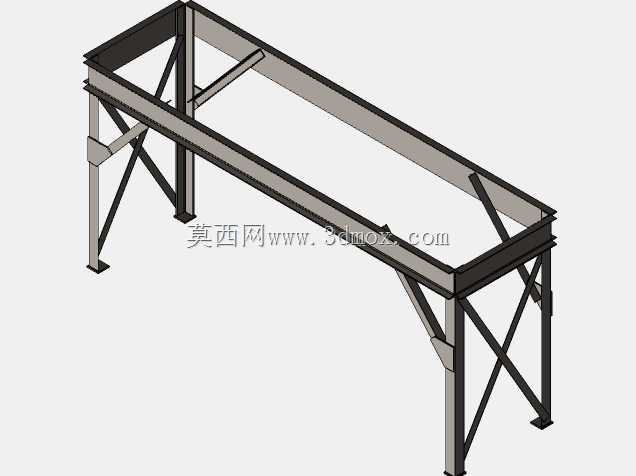

这款焊接结构的蒸发器支撑台，主要应用于工业制冷、化工换热、食品浓缩等涉及蒸发工艺的生产场景中，作为蒸发器核心罐体及配套管路、阀组的承载安装基础，在整套蒸发系统中承担着固定设备位置、分散设备载荷、抵消运行振动、预留检修操作空间的核心作用，是蒸发成套设备安装环节不可或缺的配套承载构件。在实际生产场景中，这类支撑台需要适配蒸发器的安装点位，既要保证上方蒸发器安装后保持水平稳定，避免因支撑倾斜导致内部换热介质分布不均、换热效率下降的问题，也要为下方的管路连接、凝液排放、阀门操作、日常巡检留出充足的操作空间，同时还要兼顾生产现场的通行排布需求，避免支撑结构挤占车间通道或与其他配套设备产生安装干涉。从功能特性来看，该支撑台采用全型钢焊接结构，主体框架选用标准H型钢作为主梁与立柱主材，相比角钢结构具备更高的抗弯截面模量，在同等自重下能承载更大的竖向载荷，可适配数吨重的大型立式或卧式蒸发器设备；立柱之间设置交叉斜撑结构，能够有效抵消设备运行时产生的水平方向振动，避免长期运行下支撑结构出现焊缝开裂、结构变形的问题；主框架旁侧延伸设计的副架结构，可用于安装蒸发器配套的进料泵、流量计、控制阀组等附属部件，无需额外为附属配件设置独立支撑，大幅简化现场安装的施工流程。在设计思路上，这款支撑台遵循载荷优先、适配安装的原则，首先根据对应蒸发器的满载总重量计算主梁的挠度变形量，选型时预留1.5倍的安全冗余系数，确保满载状态下主梁的下挠量控制在允许范围内，不会对蒸发器的连接密封面造成额外应力；其次根据蒸发器底部的安装支脚点位，在主梁上预留对应的螺栓安装孔位，孔位公差控制在合理范围内，既方便现场对位安装，也能抵消一部分加工与安装的累积误差；斜撑的排布避开了下方的管路走向与操作空间，所有焊缝均采用连续角焊缝，关键承力位置的焊缝做坡口处理，保证焊接强度满足长期重载使用的要求。在外形尺寸与安装边界上，该支撑台的整体高度根据蒸发器的排液口高度、操作阀门的适宜操作高度综合确定，保证操作人员站立时可顺畅操作阀门、观察仪表；整体长宽尺寸根据蒸发器的外轮廓尺寸外扩一定距离，既保证支脚完全落在主梁承力面上，也在设备周边留出足够的巡检通道；底部立柱的安装底板预留地脚螺栓孔，可通过膨胀螺栓或化学锚栓与车间混凝土地面牢固固定，安装时需保证四个立柱底板的水平度偏差在允许范围内，避免整体结构出现偏载；支撑台的净空高度满足下方管路排布、凝液收集装置安装的空间需求，不会出现管路与支撑结构碰撞、无法安装的问题。
