油浸式电力变压器油箱整体结构设计

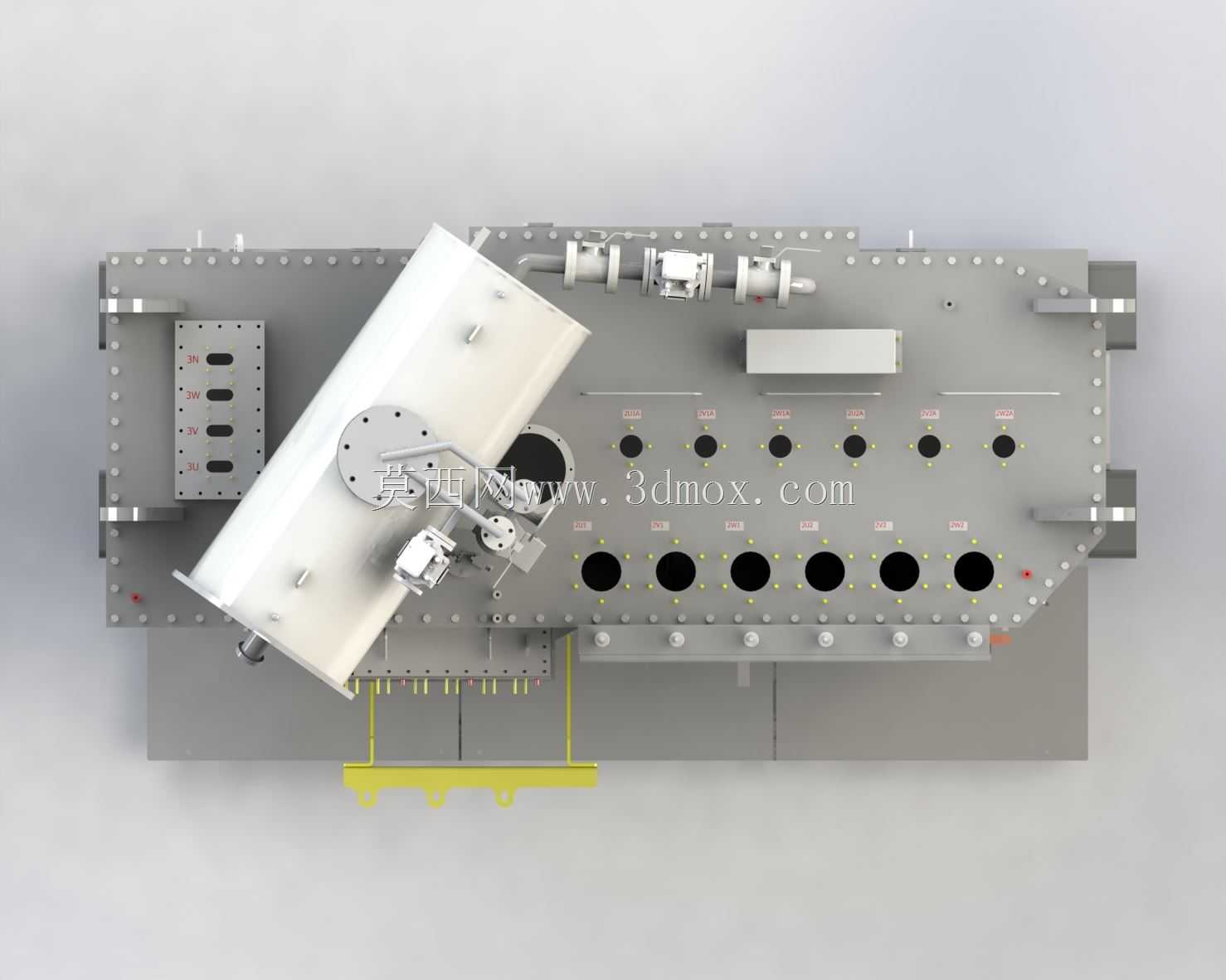

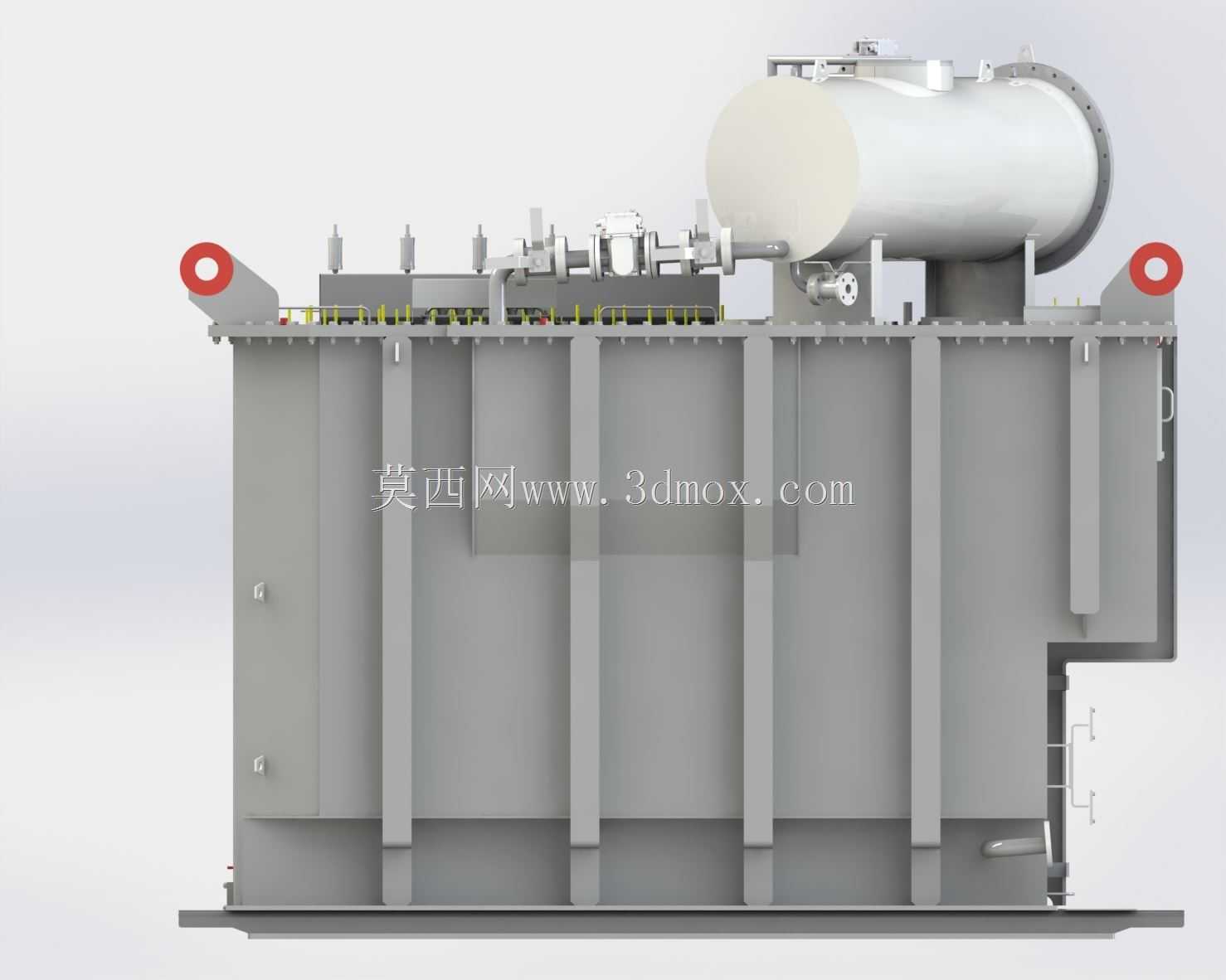

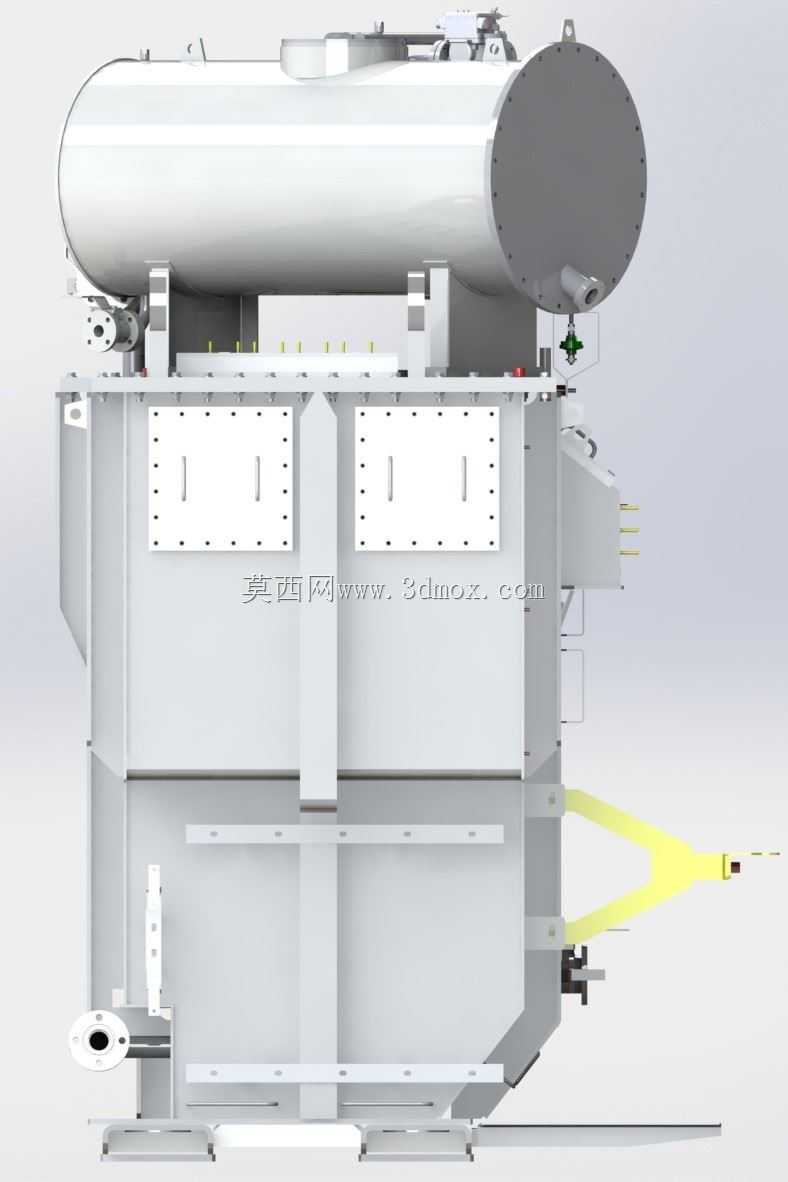

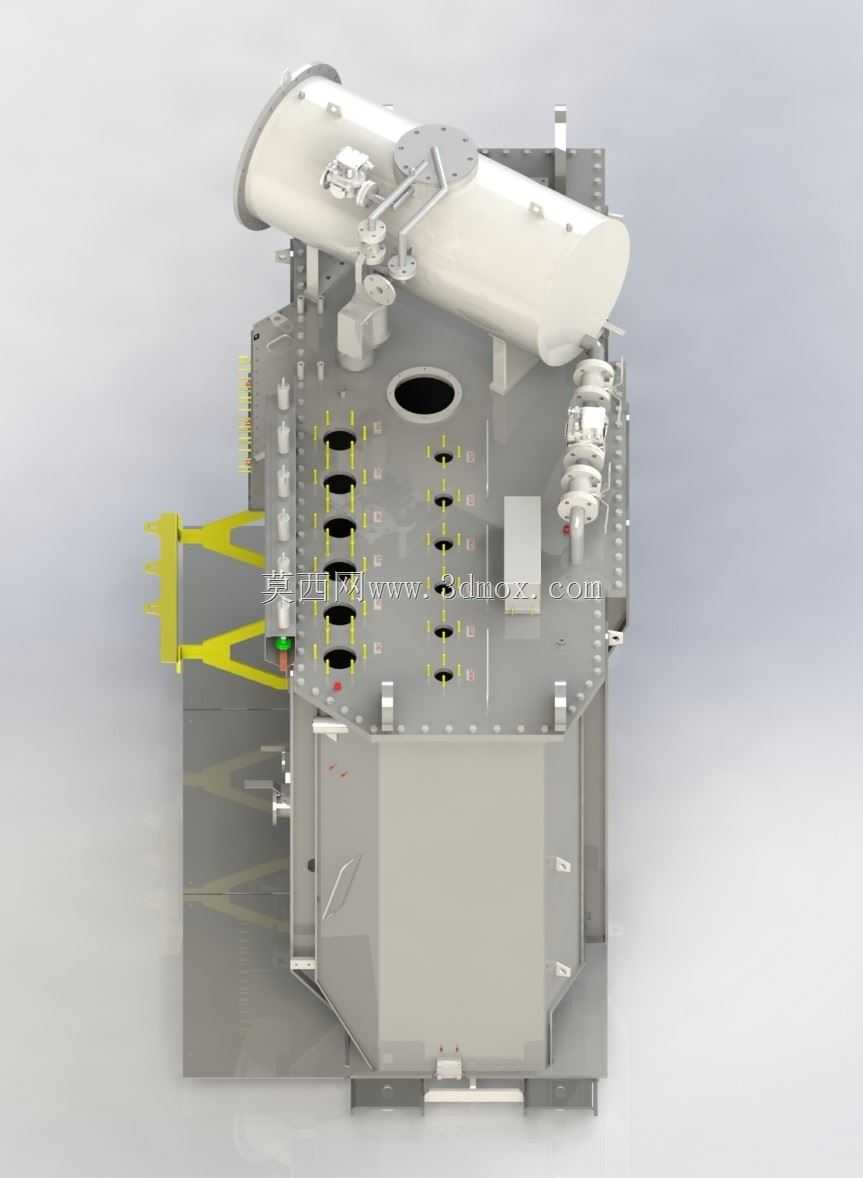

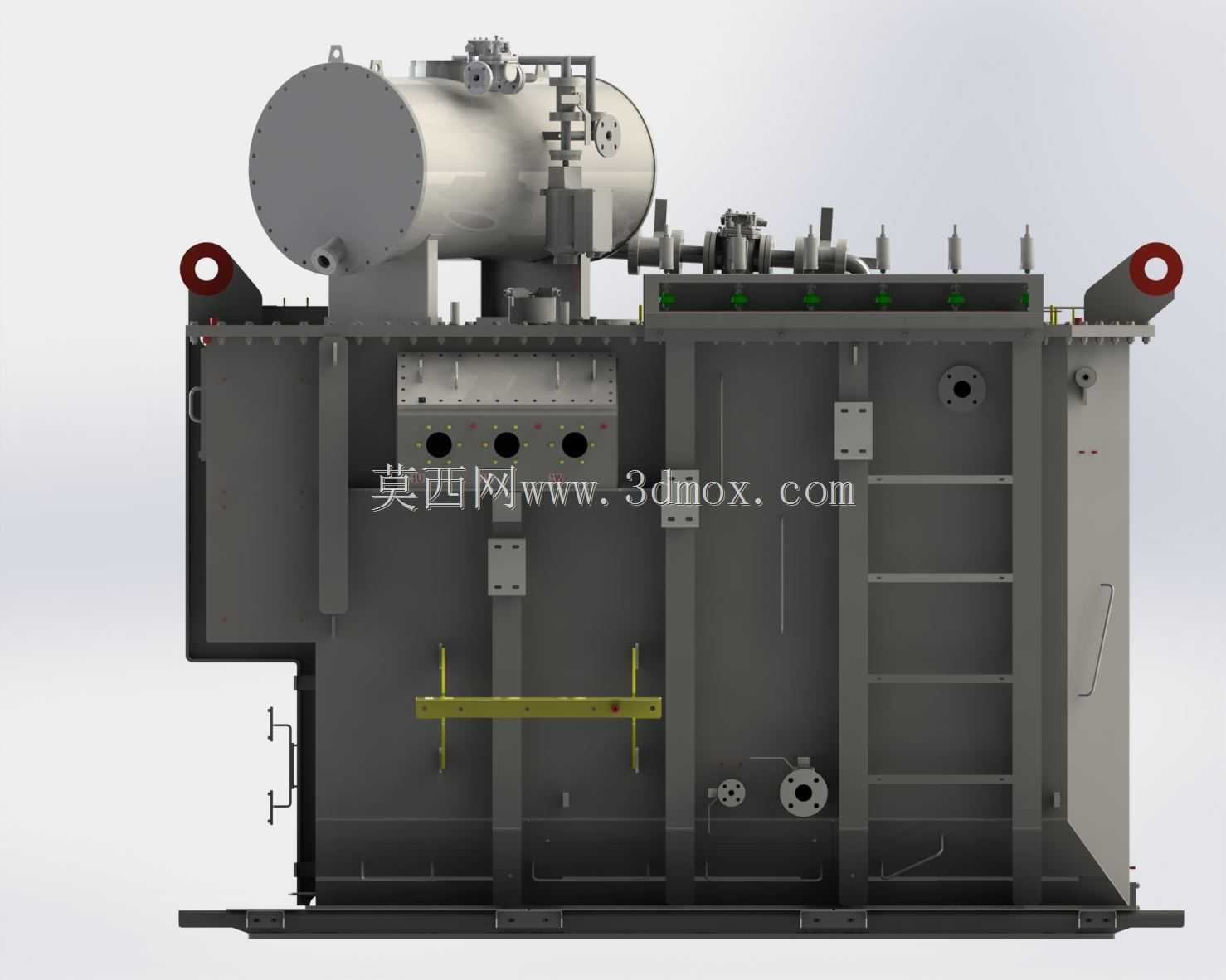

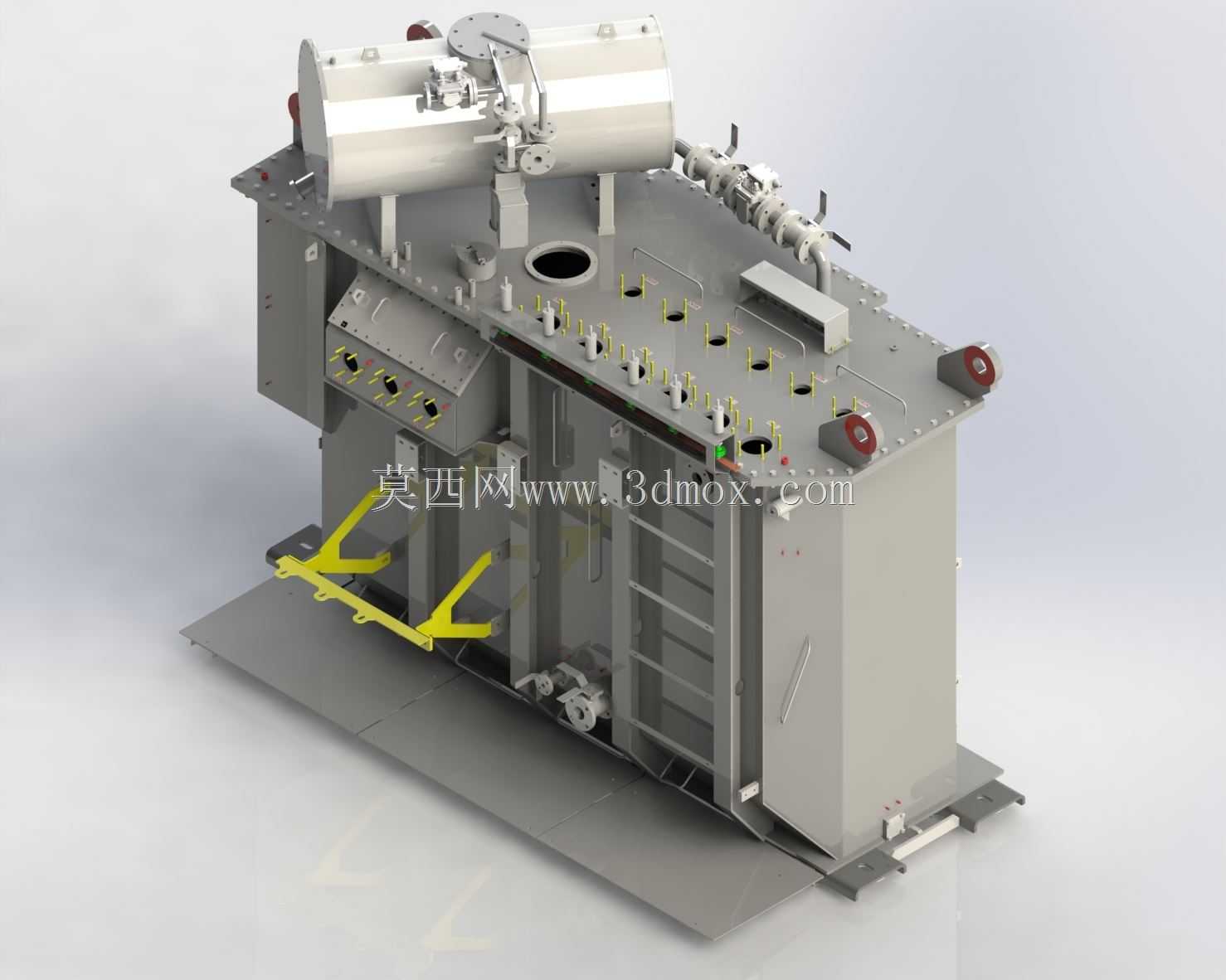

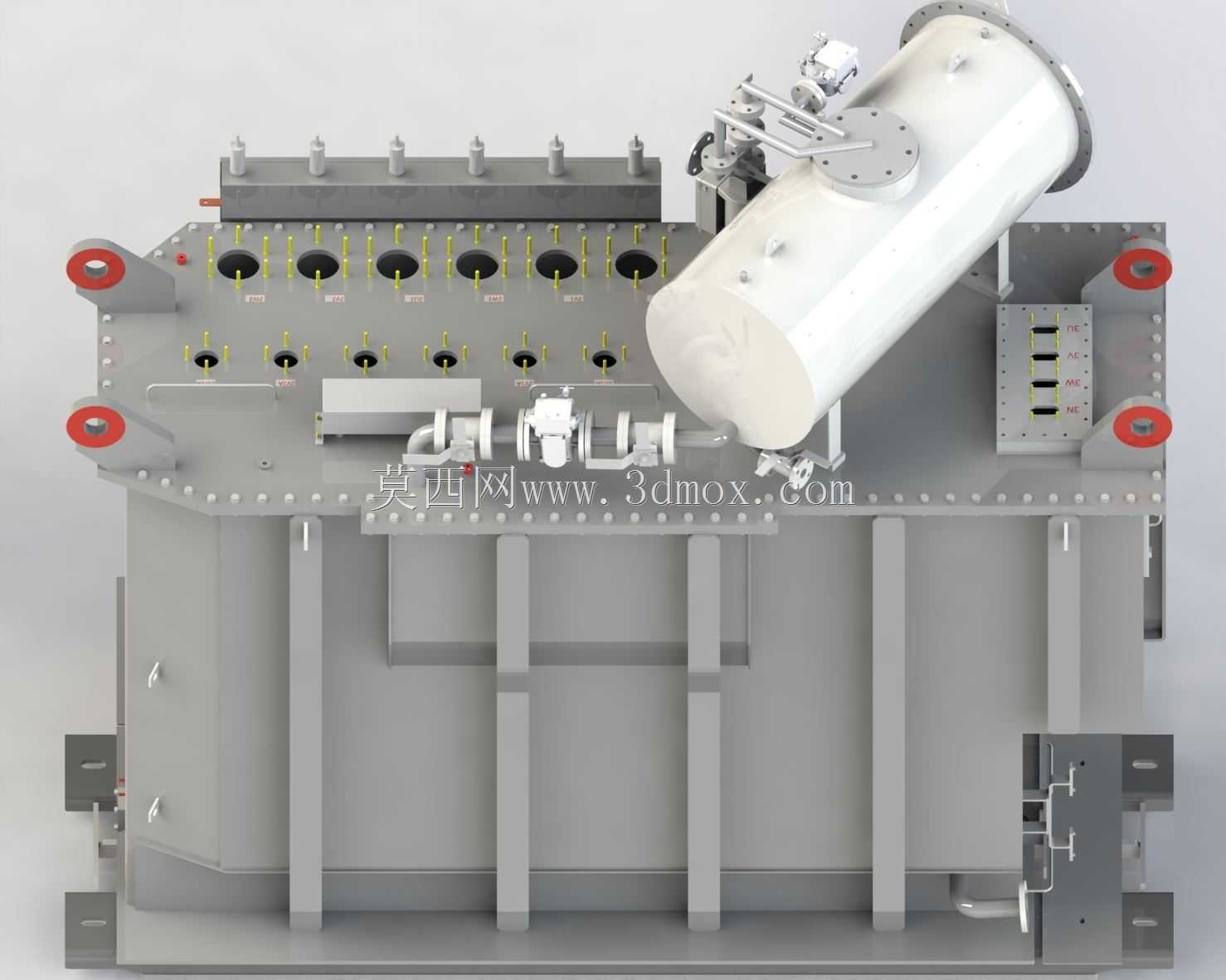

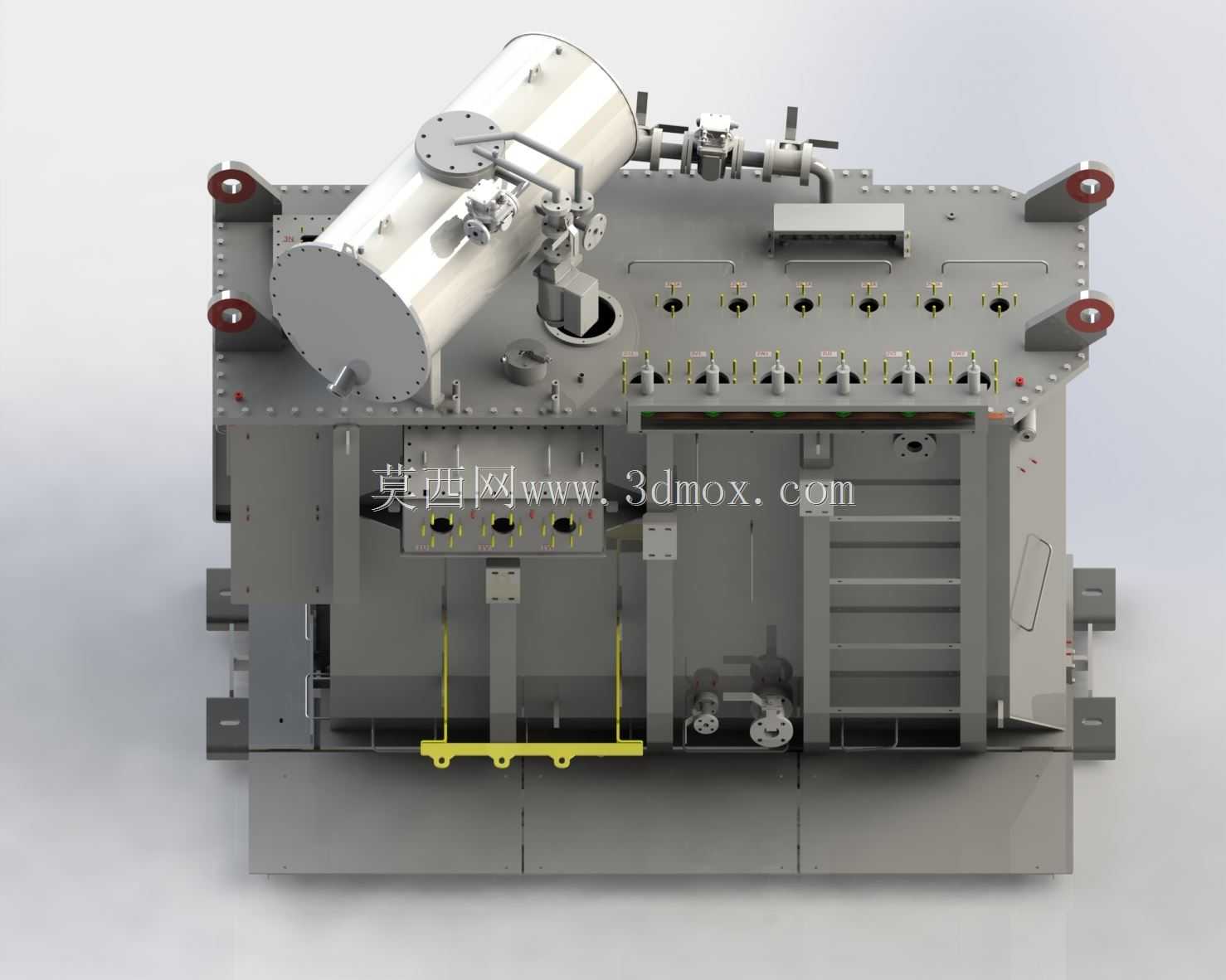

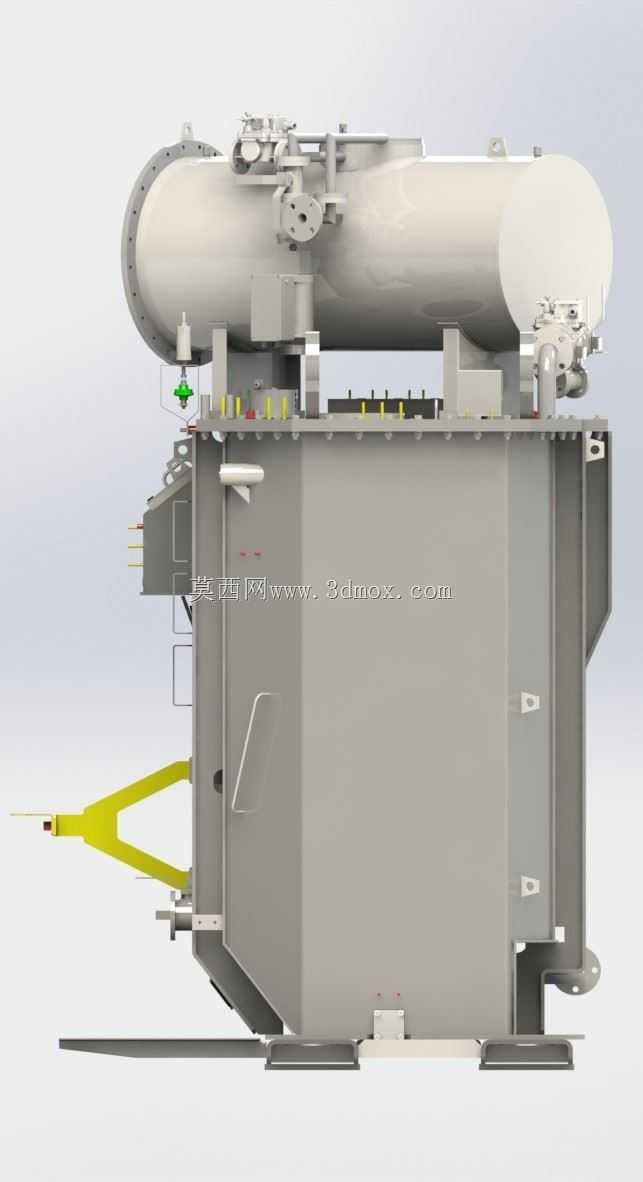

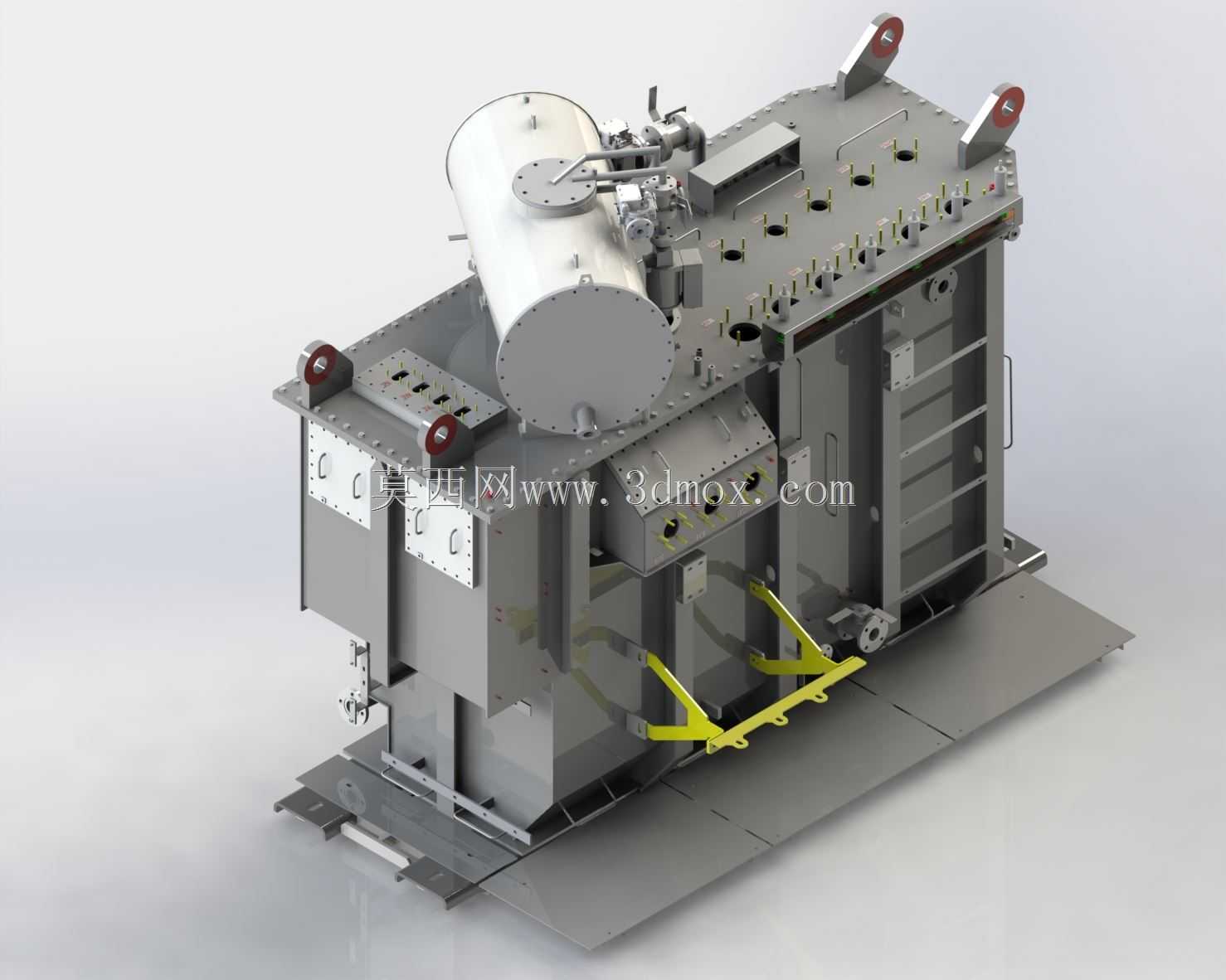

该结构为油浸式电力变压器的核心油箱总成，是电力输配系统中核心变电设备的承载与防护主体，主要应用于城乡电网变电站、工业厂区配电中心、大型商业综合体供电枢纽等场景，承担电压等级转换、电能分配传输的核心功能，是高压输变电网络中不可或缺的关键设备载体。油箱作为变压器的外部承载壳体，首先需要为内部的铁芯、绕组组件提供密闭的安装空间，内部灌注的变压器绝缘油既可以实现绕组间的绝缘隔离，避免高压击穿故障，也可以通过油液的循环流动将绕组、铁芯运行产生的热量携带至油箱壁及外接散热结构，完成热量散发，保障设备长期稳定运行。在设计思路上，该油箱采用加厚钢板焊接成型的箱式结构，整体做密封耐压处理，能够承受内部油液的静压力以及运行过程中的温度变化带来的压力波动，箱体侧壁设置多组加强筋结构，既提升了整体结构刚度，避免吊装、运输过程中出现箱体变形，也增大了箱体与空气的接触面积，辅助提升散热效率。箱体顶部预留了高低压套管安装位、分接开关操作孔、油枕连接法兰以及吊攀结构，其中吊攀采用加厚带孔吊耳设计，匹配整体设备的吊装重量需求，能够满足厂区组装、现场安装的吊装作业要求；箱体侧面设置了爬梯结构，方便运维人员登顶开展接线、检修作业，底部采用一体化焊接的底座结构，预留了与基础安装平台匹配的固定孔位，明确了现场安装的边界尺寸，能够直接适配常规变电站的混凝土基础安装要求。箱体侧方预留了散热器连接接口、放油阀、油样采集阀的安装位置，兼顾了设备组装、运维检修的操作便利性，顶部配套的储油柜结构可以容纳变压器油因温度变化产生的体积膨胀量，避免油箱内部压力过高，同时减少油液与空气的接触，降低油液氧化受潮的概率，延长绝缘油的使用寿命。整体结构的安装边界充分考虑了运输限界要求，外部突出的套管、吊攀等部件均在主体轮廓的安全范围内，既满足公路运输的尺寸限制，也为现场安装预留了足够的接线、操作空间，各部件的布局充分兼顾了电气安全距离要求与结构强度需求，能够保障设备在户外长期日晒雨淋的工况下保持可靠的密封性能与结构稳定性。
