多旋翼无人机用四路20A功率配电板结构

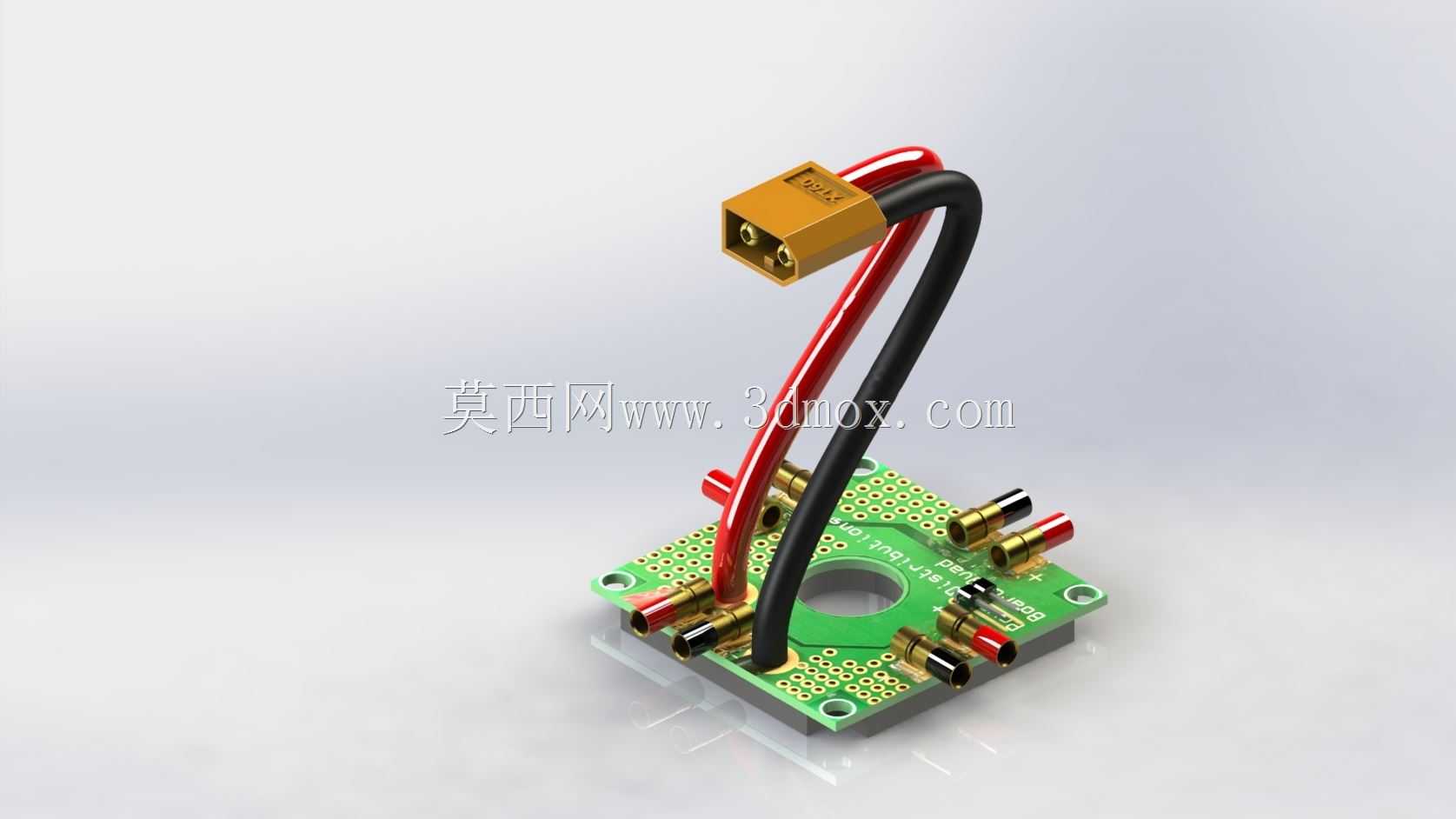

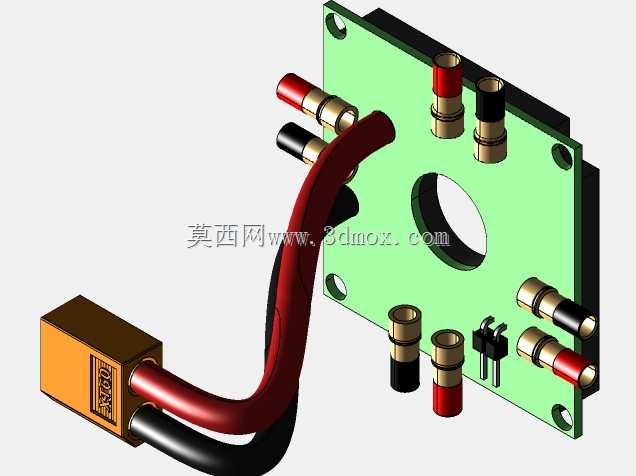

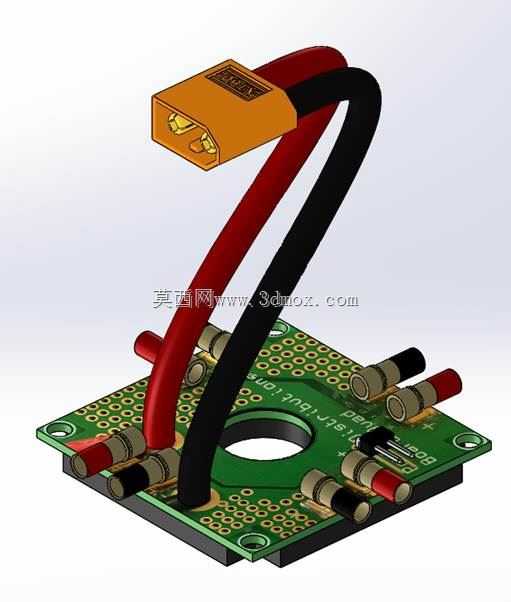

这款四路20A功率配电板主要面向小型多旋翼无人机、固定翼航模的动力供电分配场景，是航模动力系统中衔接主电源与多个用电负载的核心连接部件，能够替代传统杂乱的飞线分线方案，大幅提升动力线路的规整度与供电可靠性，降低飞行过程中线缆松脱、短路引发的炸机风险。在实际应用中，该配电板可直接承接主电池输出的大电流，将单路电源输入均匀分配至四路电调、机载低压用电设备，适配总电流不超过80A的小型航模动力配置，满足四旋翼无人机、小型固定翼航模的动力供电需求，也可拓展用于小型无人车、水下航行器等低压大电流供电的小型无人载具平台。产品功能设计上，输入端采用航模通用的XT60接口作为主电源输入接口，接口载流能力匹配20A单路输出的总功率需求，接口带防反插结构设计，可避免组装时正负极接反烧毁机载设备；四路输出端采用镀金香蕉插座搭配绝缘护套的结构，既能够保证大电流传输时的接触可靠性，降低接触电阻带来的发热损耗，也可避免相邻焊点误触引发的短路问题，板载预留的固定安装孔可适配不同规格的无人机中心板安装位，中心位置的镂空开孔可避让无人机中心板的走线孔、螺丝柱等结构，无需额外对安装位进行二次加工即可完成装配。设计思路层面，整体采用FR-4玻纤PCB作为基材，大电流走线路径做了加宽镀锡处理，提升载流能力的同时降低线路压降，避免大电流工况下线路发热过量影响周边电子元器件的工作稳定性；板上集成的滤波电容可滤除动力电调工作时产生的电压尖峰，降低电源纹波对飞控、接收机等敏感低压设备的信号干扰；红黑两根主输入线缆采用耐高温硅胶线材质，线径匹配总载流需求，线缆弯折寿命长，可适配无人机飞行时的震动工况，避免长期震动引发的线芯断裂问题。外形尺寸与安装边界上，配电板整体为正方形结构，边长适配常见的250、330规格多旋翼无人机中心板安装间距，板厚采用标准1.6mmPCB厚度，安装孔位间距兼容主流航模中心板的通用安装孔距，输出插座的凸起高度控制在较低范围，安装后不会与上层飞控、GPS模块等部件产生结构干涉，输入线缆的出线方向做了优化设计，组装后线缆可顺着机臂方向排布，不会占用中心板上层的设备安装空间，整体装配后结构紧凑，不会额外增加过多的起飞重量，符合航模配件轻量化的设计需求。
