SolidWorks8 速自动变速箱三维模型图纸

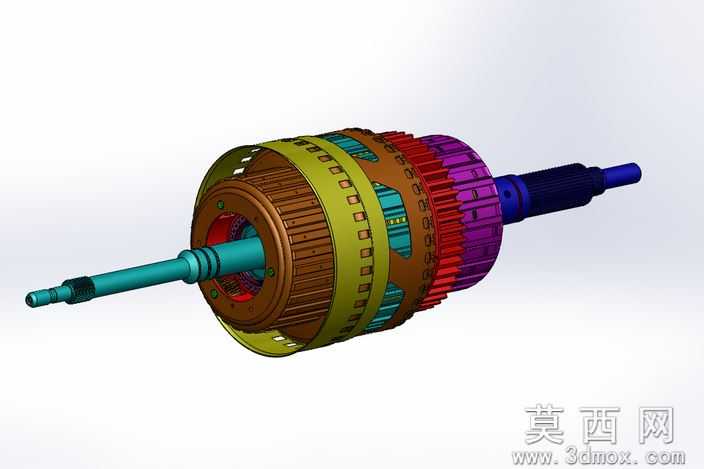

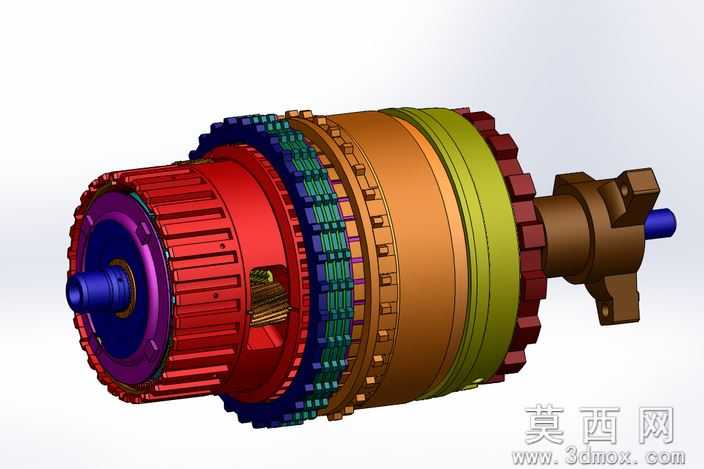

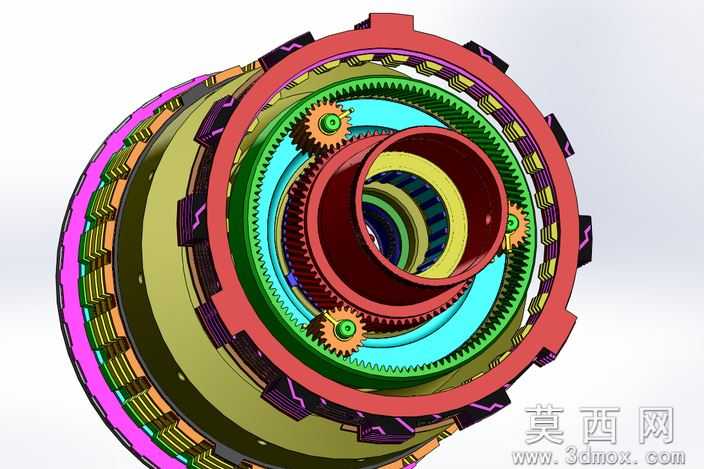

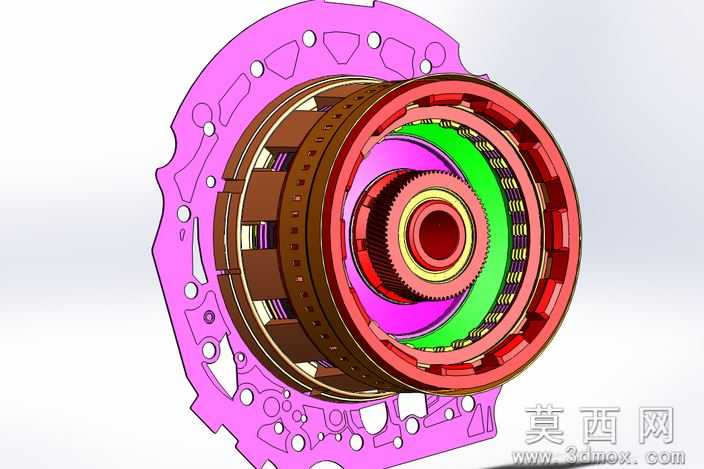

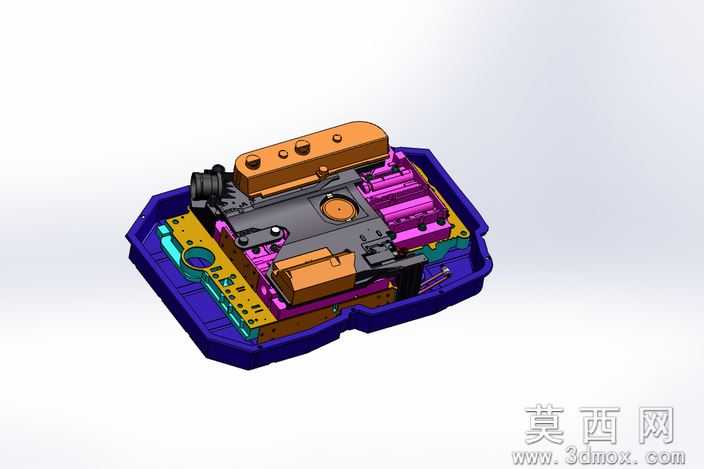

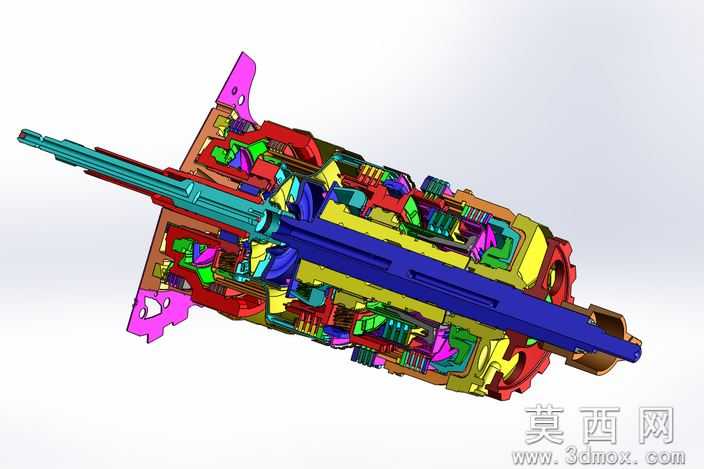

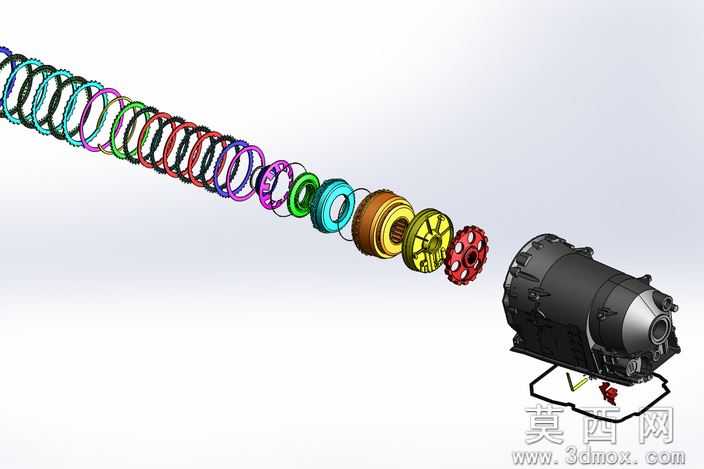

本套三维模型采用 SolidWorks 软件完整绘制完成，主体为雷克萨斯 LS460L 搭载的 8 速手自一体自动变速箱，完整还原变速箱内部全部传动结构、多组离合器片、行星齿轮组、阀体壳体、输入输出轴等全部零部件，模型分层清晰，内部彩色区分各总成结构，可直观看清行星排、摩擦片、液压控制组件的装配逻辑。

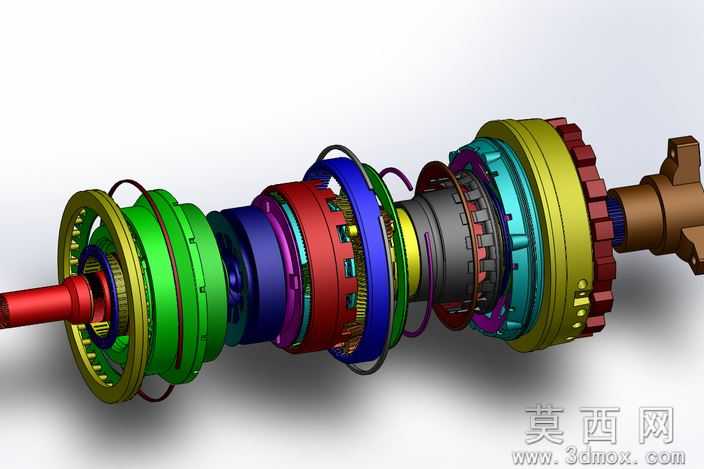

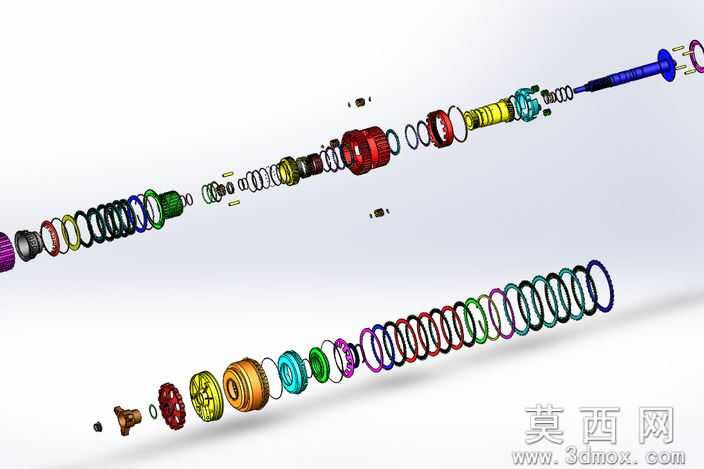

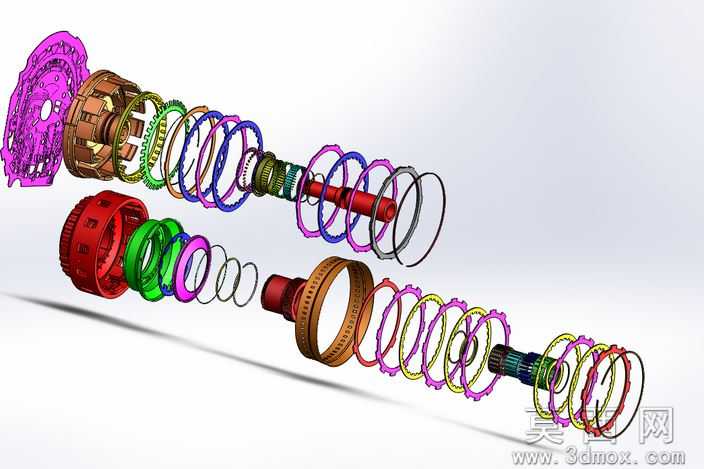

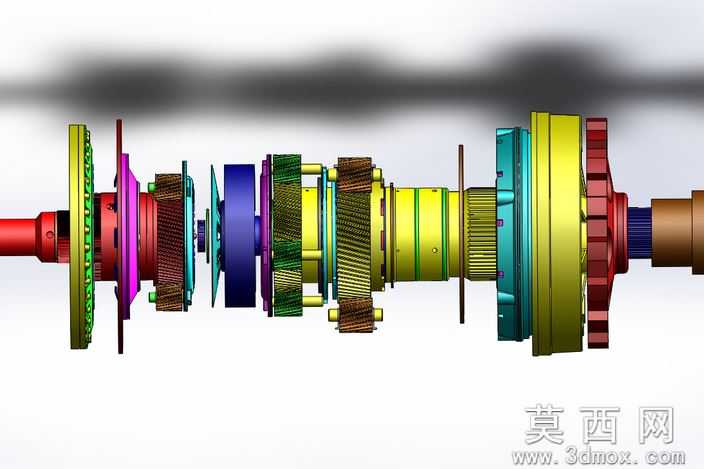

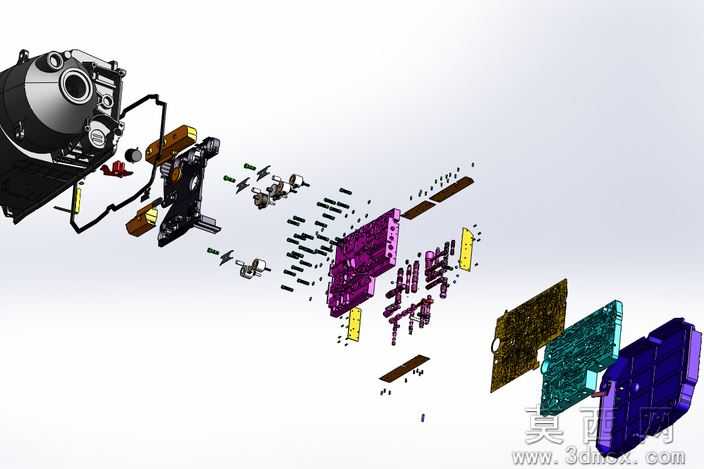

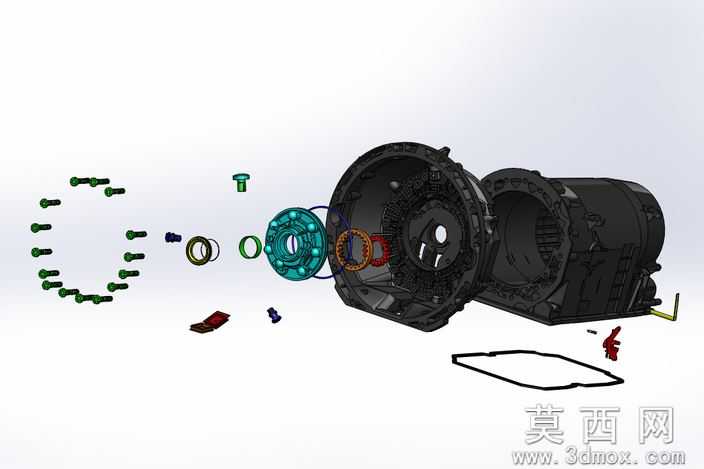

建模过程严格遵循原厂变速箱机械结构参数，各零件配合公差、齿轮啮合关系、油路通道均按实车标准搭建，无简化省略关键传动部件，支持在 SolidWorks 中进行装配干涉检查、运动仿真、齿轮传动模拟，可直接拆解单独调取行星齿轮、离合器总成、阀体模块等子零件。

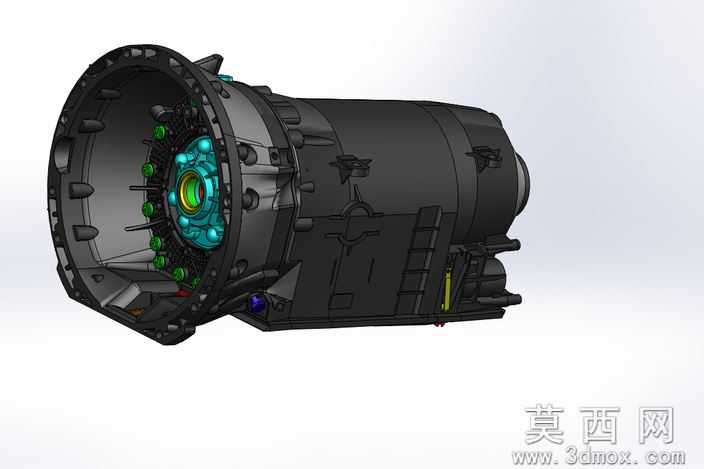

该 8 速自动变速箱由丰田自主研发，多挡位搭配优化齿轮比，换挡平顺性与传动效率表现突出，建模时完整复刻壳体外部安装接口、油液管路接口、电控传感器安装位，兼顾外观壳体与内部精密传动机构建模。

模型适合机械设计学习者、汽车传动研发人员用于三维绘图练习、变速箱结构教学演示、传动方案前期仿真分析，可基于此模型二次修改适配宝马、奥迪、劳斯莱斯等同款 8AT 搭载车型的结构对比设计，也能导出工程图用于传动机构制图实训，完整的分层装配结构大幅降低二次绘图、拆解分析的工作量。
