易拆装开放式电缆防护拖链结构设计

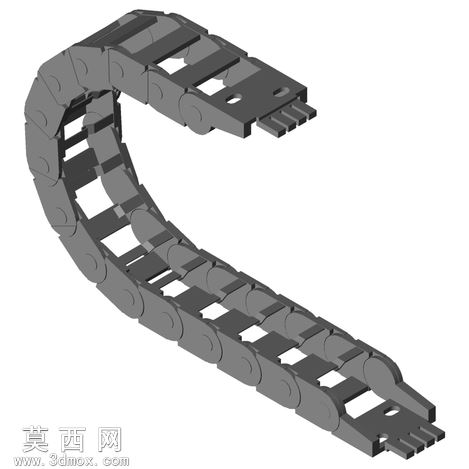

本模型为可快速拆装的开放式电缆防护拖链，采用三维参数化建模方式完成整体结构设计，建模过程中对链节的铰接结构、卡扣连接位、线缆容纳腔进行了精准的尺寸约束，保证各链节间转动配合的公差合理性，避免运动干涉问题。模型整体采用工程塑料质感的哑光深灰材质进行渲染，还原工业拖链的真实材质观感，渲染阶段调整了环境光与漫反射参数，清晰呈现链节表面的结构细节、铰接处的圆弧过渡以及开放式腔体的轮廓特征。结构设计上，该拖链采用模块化链节拼接方案，每节链节两侧设置铰接转轴与对应轴孔，可实现多节链节的快速串联拼接，同时链节上部采用可开合的卡扣式盖板设计，无需拆解整段拖链即可完成内部电缆的添加与移除，大幅提升线缆布设与后期维护的效率。拖链的内部容纳尺寸覆盖5x5mm至48.5x75mm的区间，可适配不同线径、不同数量的电缆、气管等管线的布设需求，弯折半径覆盖10毫米至300毫米范围，可适配不同安装空间的走线弯曲要求，满足多种工业设备的线缆防护场景。建模过程中对链节的受力部位进行了结构优化，铰接位置做了加厚圆弧处理，降低拖链反复弯折过程中的应力集中问题，提升拖链的使用寿命；开放式的腔体设计既保证了线缆的容纳空间，也能在运行过程中为线缆提供一定的散热空间，避免线缆长时间工作积热。链节端部设置了专用的安装支架接口，可直接与设备端的固定支架完成对接，无需额外设计转接件，降低整体安装的适配成本。整体模型的结构拆分清晰，各零件的配合关系明确，可直接用于拖链产品的结构验证、设备走线方案的模拟演示，也可作为自动化设备布线模块的标准件导入整机装配模型中，完成设备整体的走线布局校验。
