汽车钣金件多工位级进冲压模具结构

这套级进冲压结构主要应用于汽车车身薄壁结构件的大批量连续冲压生产场景，在乘用车白车身零部件的规模化制造环节中，这类多工位级进结构是保障冲压件精度一致性、压缩生产节拍的核心工装载体，适配常规机械式闭式冲床的安装接口，可在单次冲床滑块的往复行程中，同步完成多道序的冲压加工动作，替代传统单工序模需要多台设备、多次转运定位的生产模式，大幅降低薄壁钣金件在工序转运过程中产生的形变误差，同时减少生产环节的人工干预需求，适配汽车零部件行业高节拍、高一致性的量产要求。

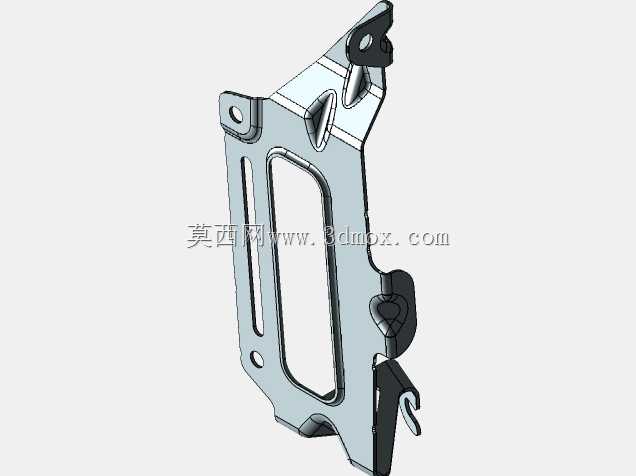

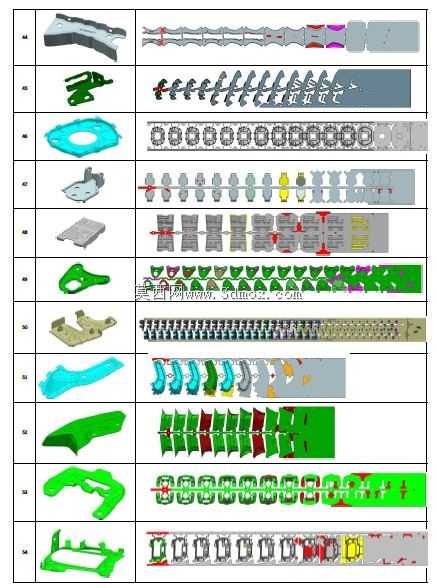

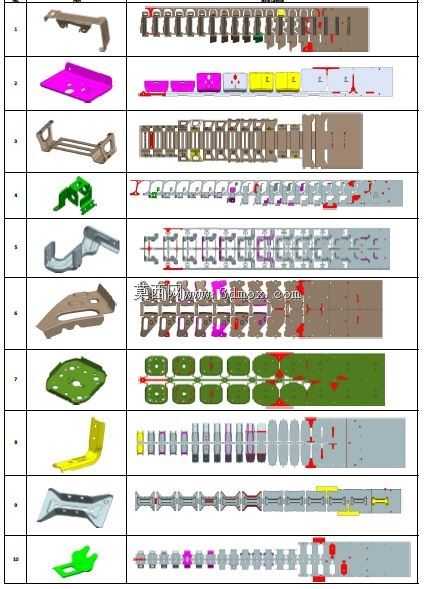

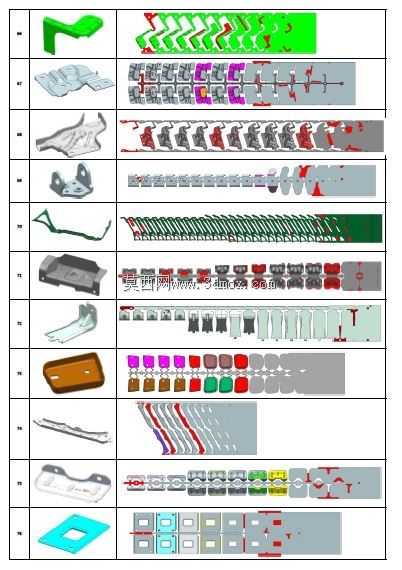

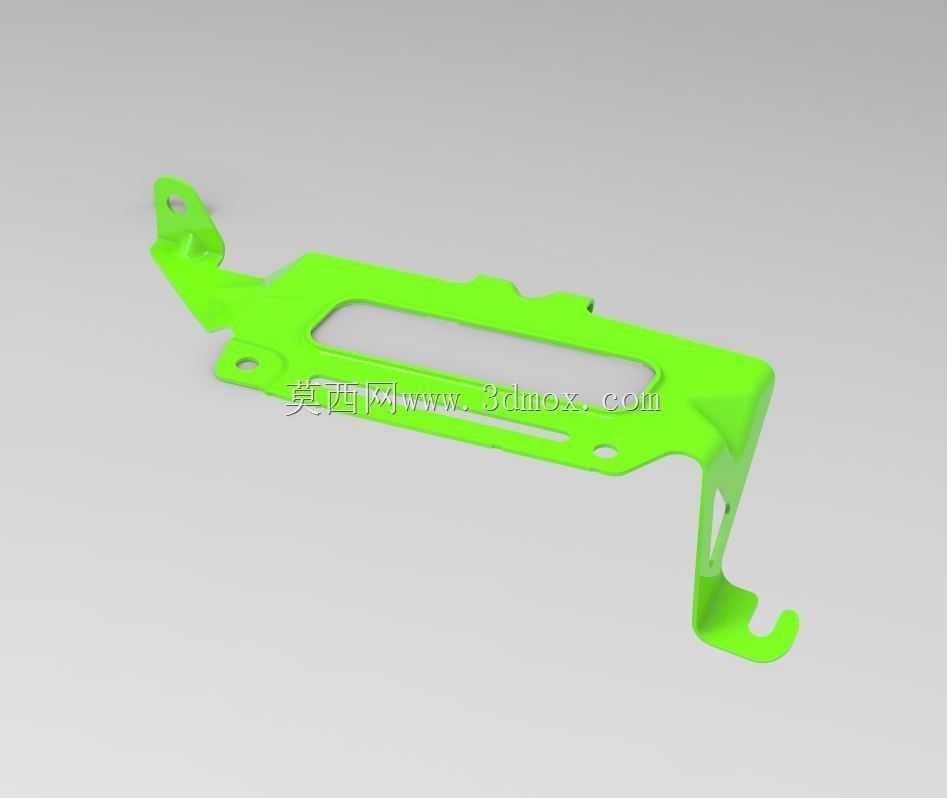

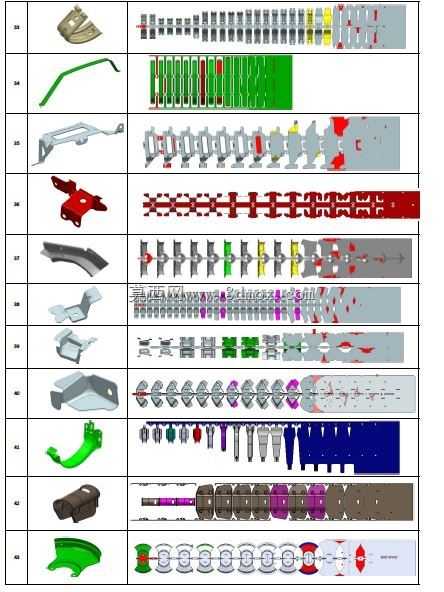

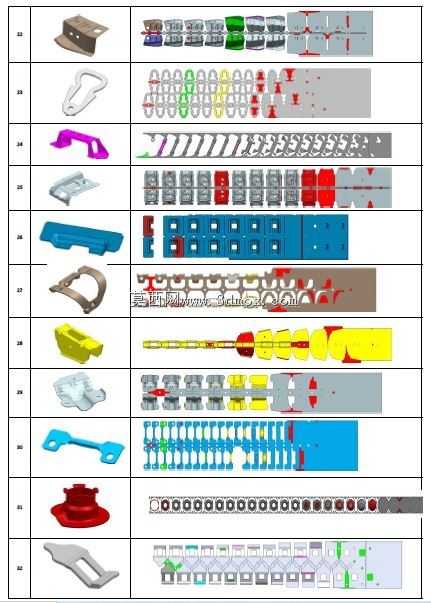

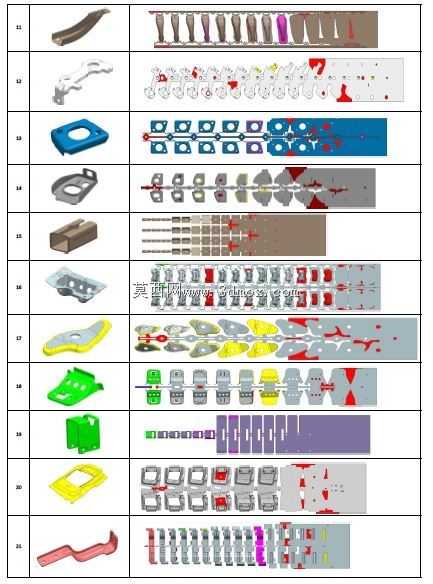

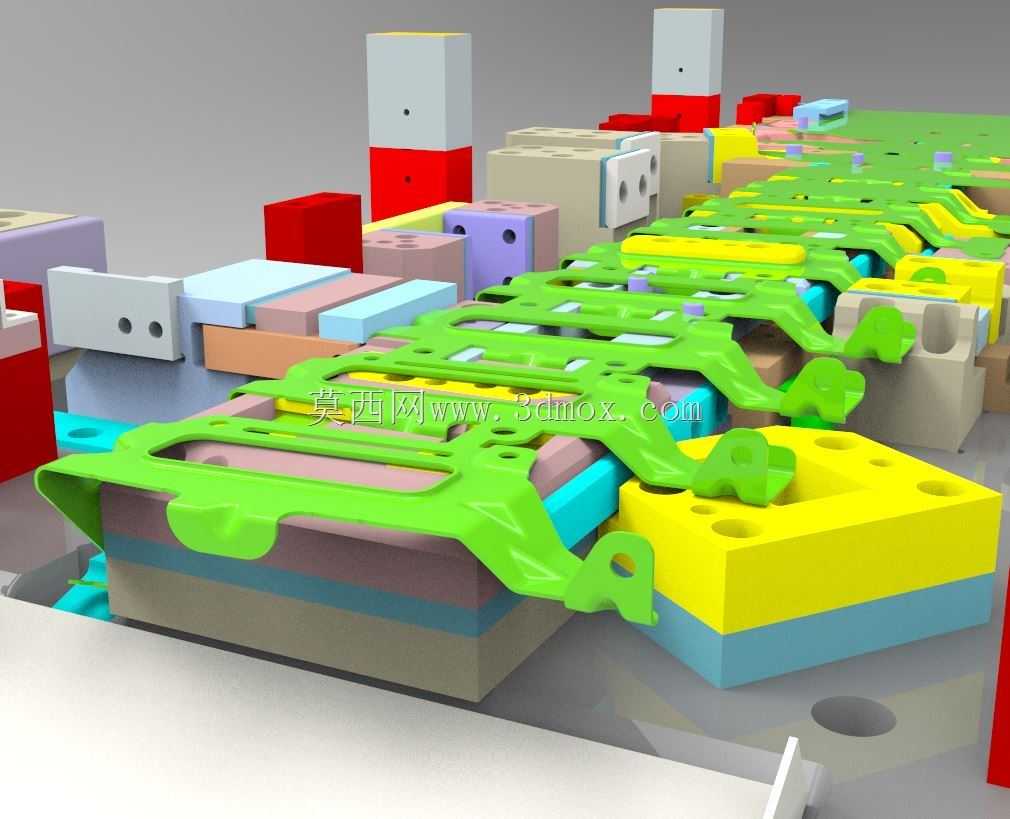

从实际生产用途来看，这套结构针对汽车车身安装支架类钣金件的加工需求设计，可连续完成冲裁、弯曲、成型、精整、侧修边等多道冲压工序，料带沿模具送料方向逐工位递进，每个工位完成对应工序的加工动作，最终在模具末端输出成型完成的合格工件，全程无需人工对半成品进行二次装夹定位，能够稳定保障工件的孔位精度、折弯角度、成型面轮廓度满足整车装配的公差要求，适配厚度0.8-2.0mm的冷轧汽车钢板冲压加工，生产节拍可达每分钟25-35次，满足年产十万级以上的零部件量产产能需求。

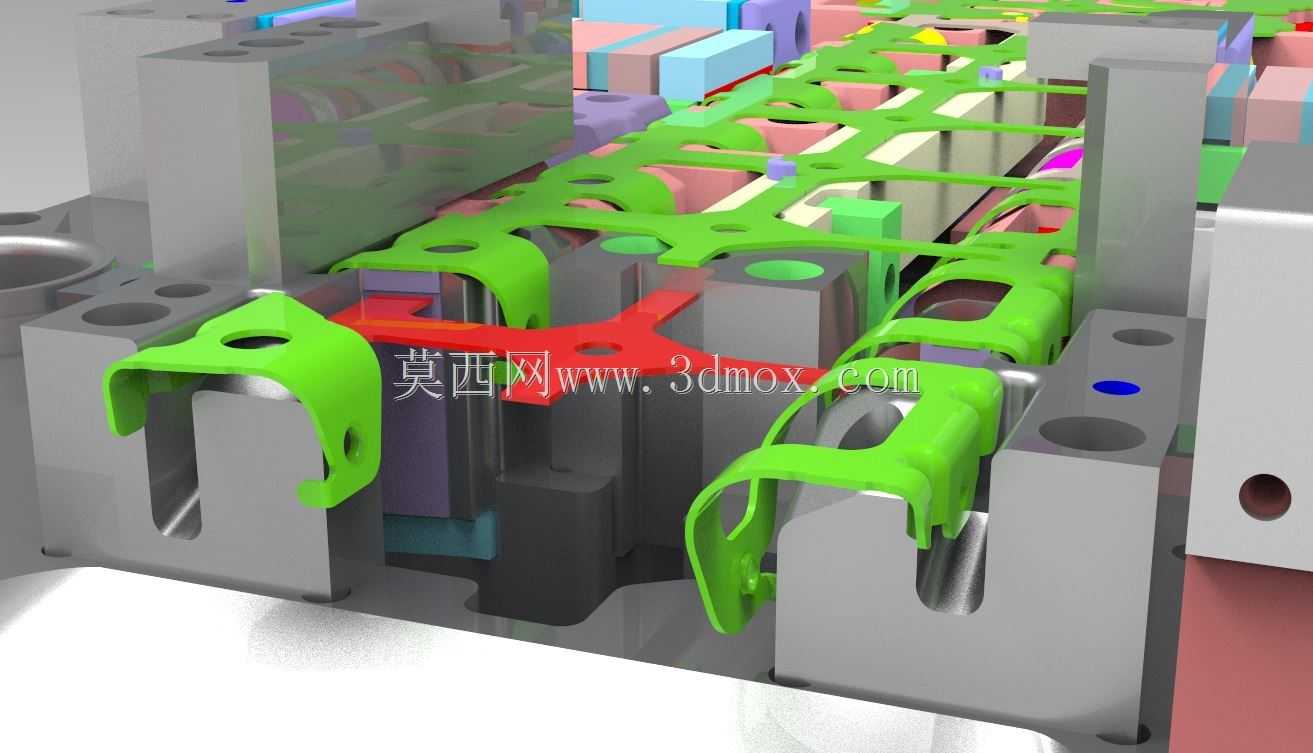

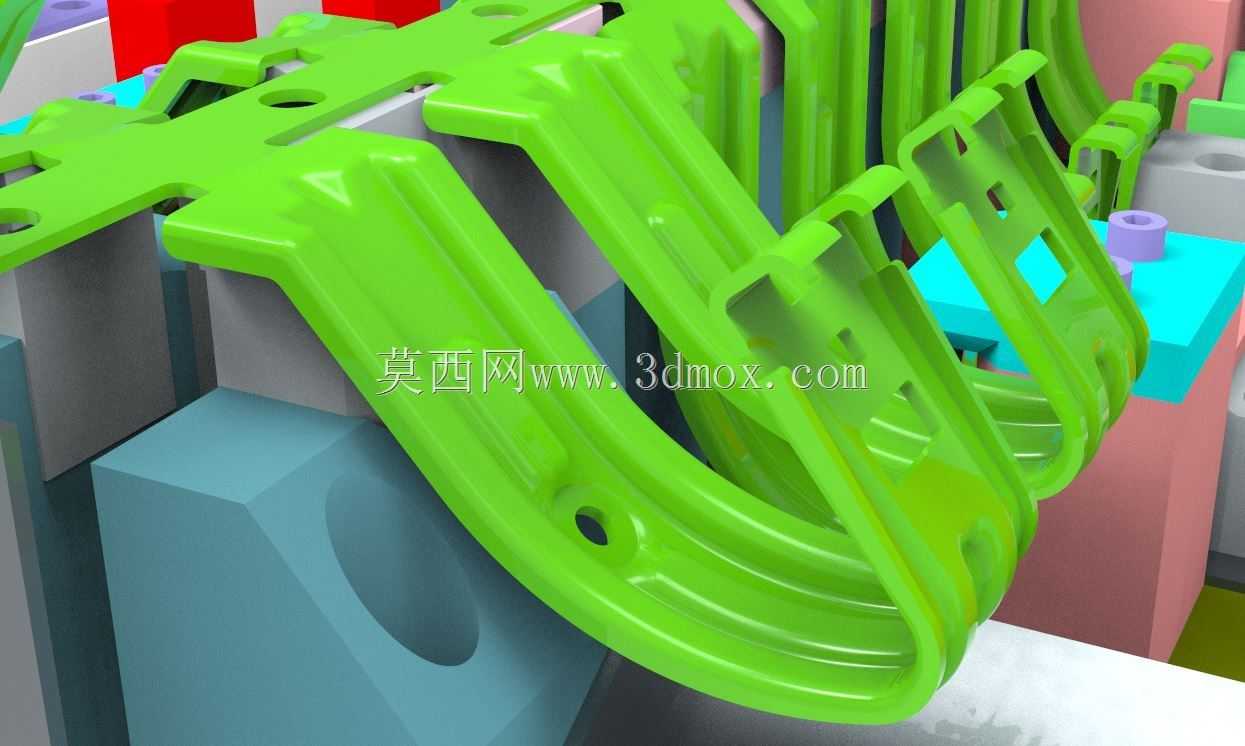

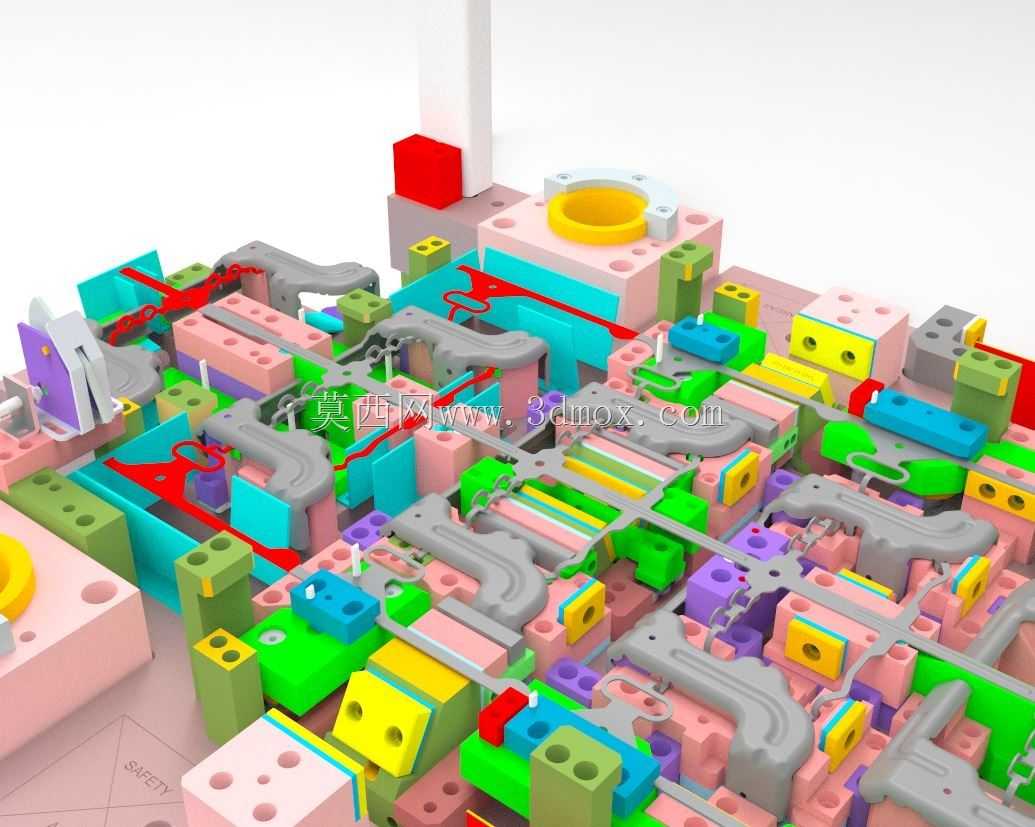

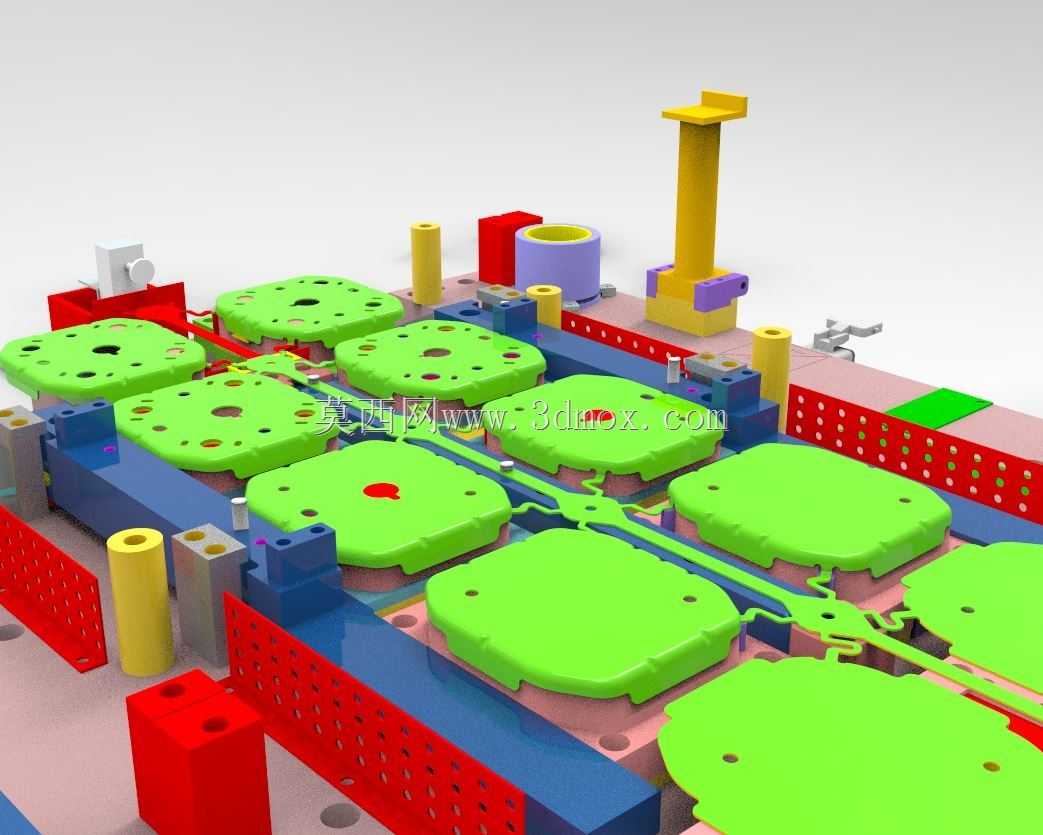

在功能特性层面，这套结构采用模块化的工位拆分设计，每个工位的凸模、凹模镶块均采用独立快换结构，当局部工位出现磨损或需要调整工艺参数时，可单独拆卸对应镶块进行修磨或更换，无需对整副模具进行大面积拆解，有效缩短模具的维护停机时间；模具内部集成了料带导正、误送检测、浮料送进、废料自动滑落的配套结构，送料过程中通过分布在各工位的导正销对料带的步距进行精确定位，避免送料步距偏差导致的工件报废，浮料机构可在滑块回程时将料带平稳顶起至送料高度，保障料带顺畅送进无卡滞，同时内置的误送检测装置可在料带送进位置异常时即时触发冲床停机信号，避免模具因误送料出现撞模损坏。

从设计思路来看，整套结构遵循冲压工艺的工序分散原则，将工件的所有加工工序按照成型逻辑依次排布在沿送料方向的各个工位上，前期通过对工件成型过程的应力应变分析，合理拆分冲裁、成型的先后顺序，避免工序排布不合理导致的工件拉裂、起皱、回弹超差问题；模具的上下模座采用高刚性铸铁材质加工，保障连续冲压过程中的结构稳定性，减少冲压载荷下的模座形变，各工位的凸凹模采用合金工具钢热处理制作，具备优异的耐磨性与抗冲击性能，可承受长时间连续冲压的载荷冲击。

在安装边界与尺寸适配方面，这套模具的上下模座安装槽、模柄尺寸、闭合高度参数均适配常规200吨级闭式单点冲床的安装要求，模具沿送料方向的长度、宽度尺寸匹配对应冲床的工作台面安装范围，模具的闭合高度满足冲床的滑块行程调节区间，送料高度适配常规辊式送料机的出料高度，无需对现有冲床设备进行额外改造即可完成装夹调试，模具的废料排出口位置对齐冲床工作台的落料孔，可直接将冲压产生的边角废料排入冲床下方的废料收集通道，无需额外增设废料输送装置。
