多工位级进冲压模具整体装配结构

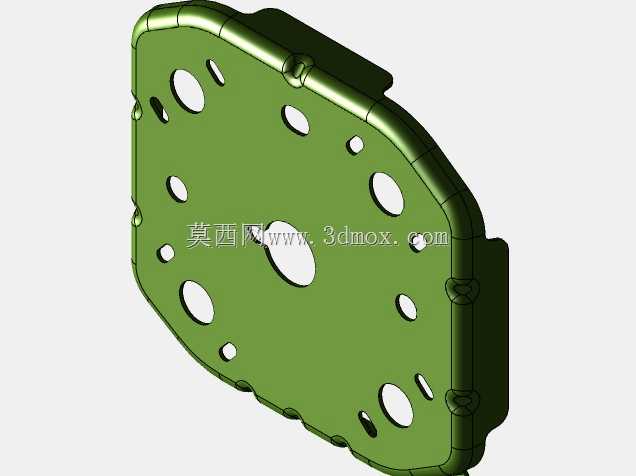

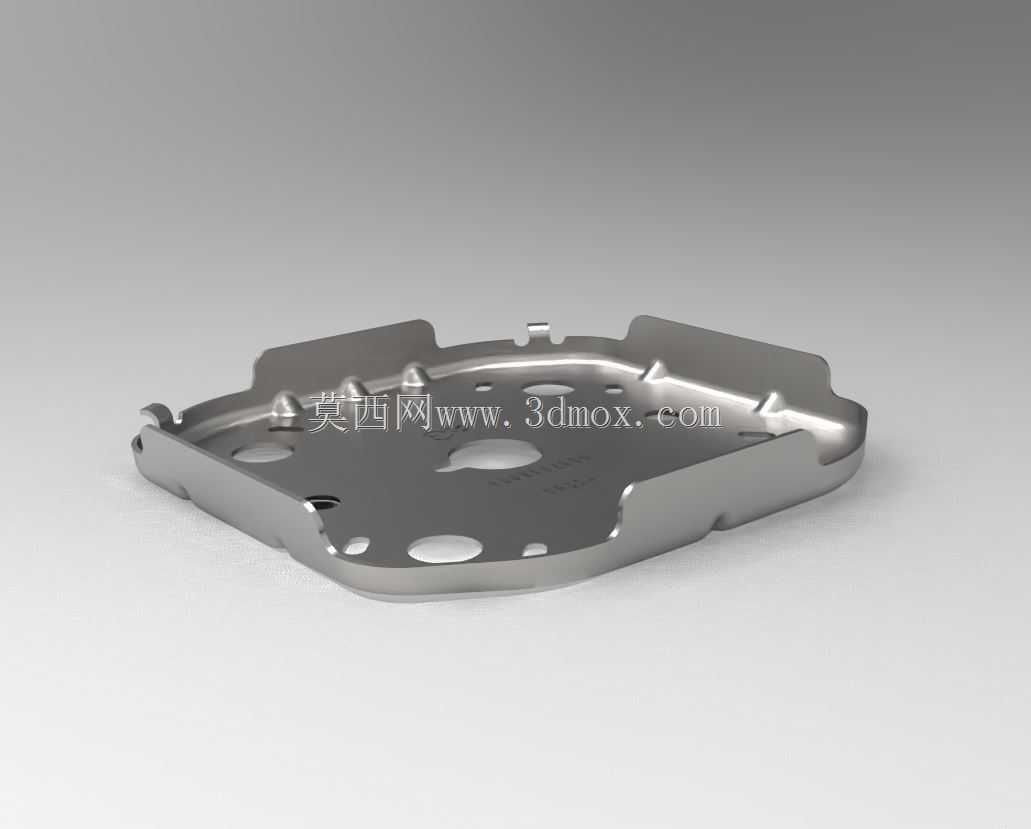

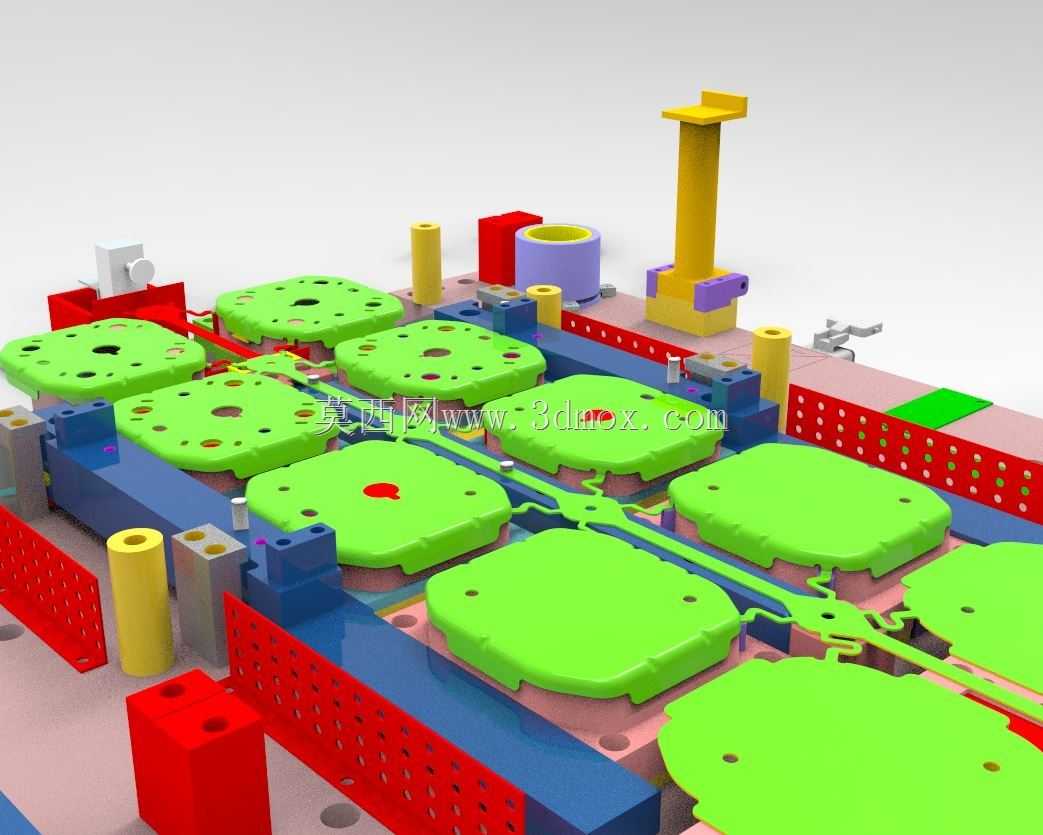

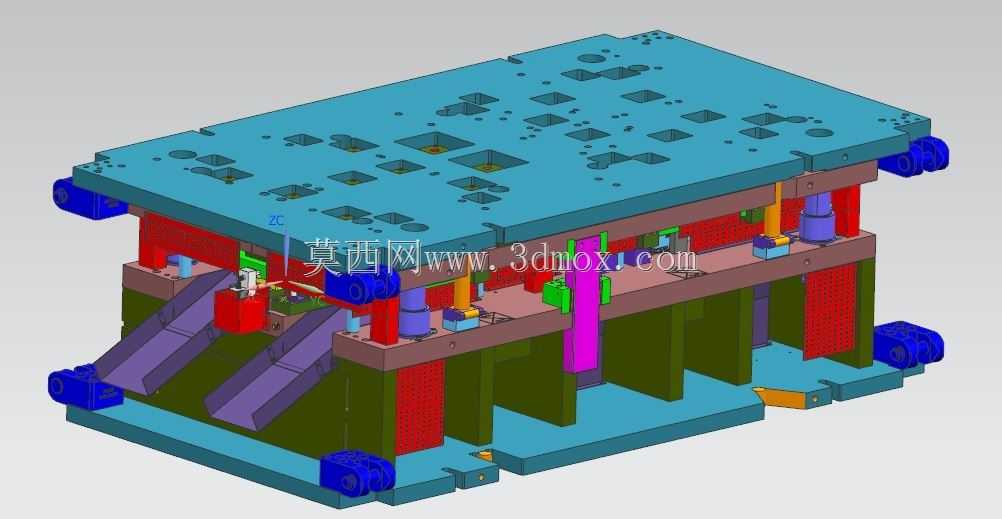

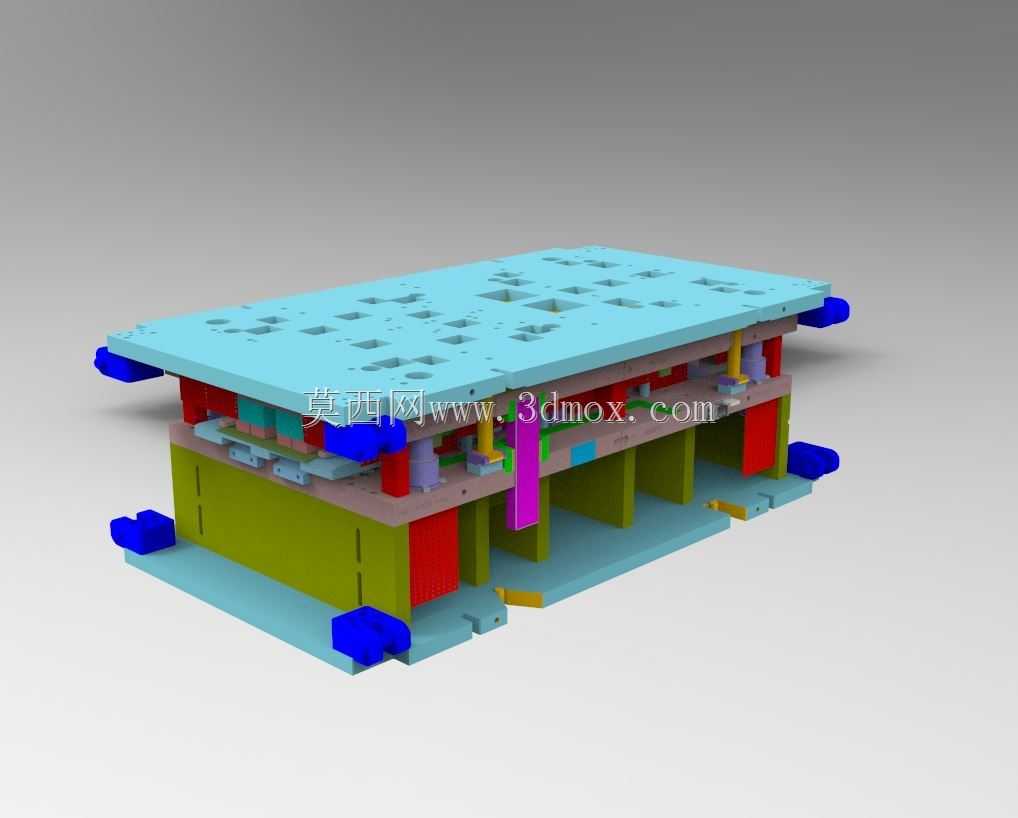

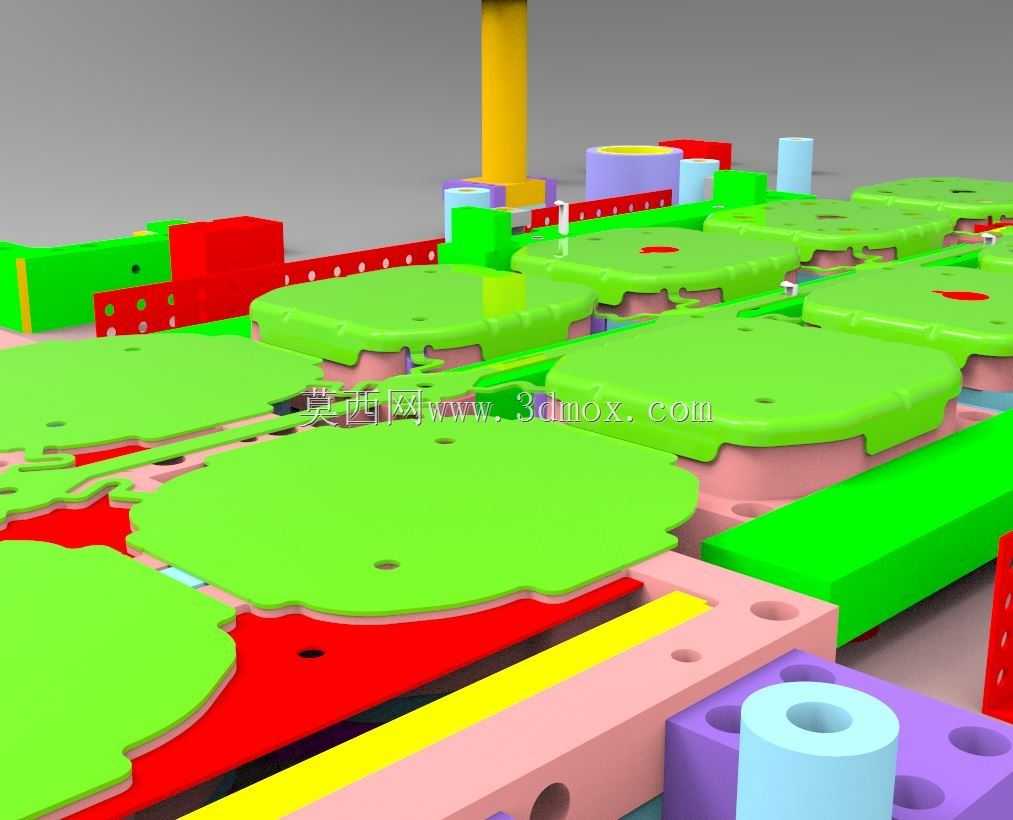

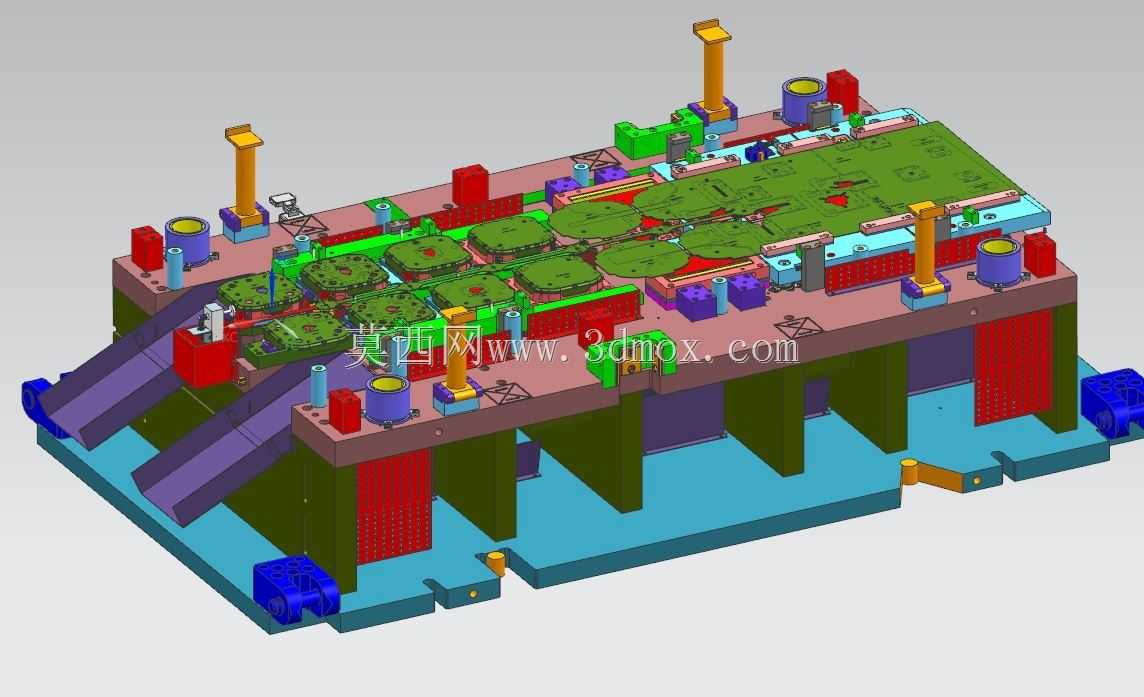

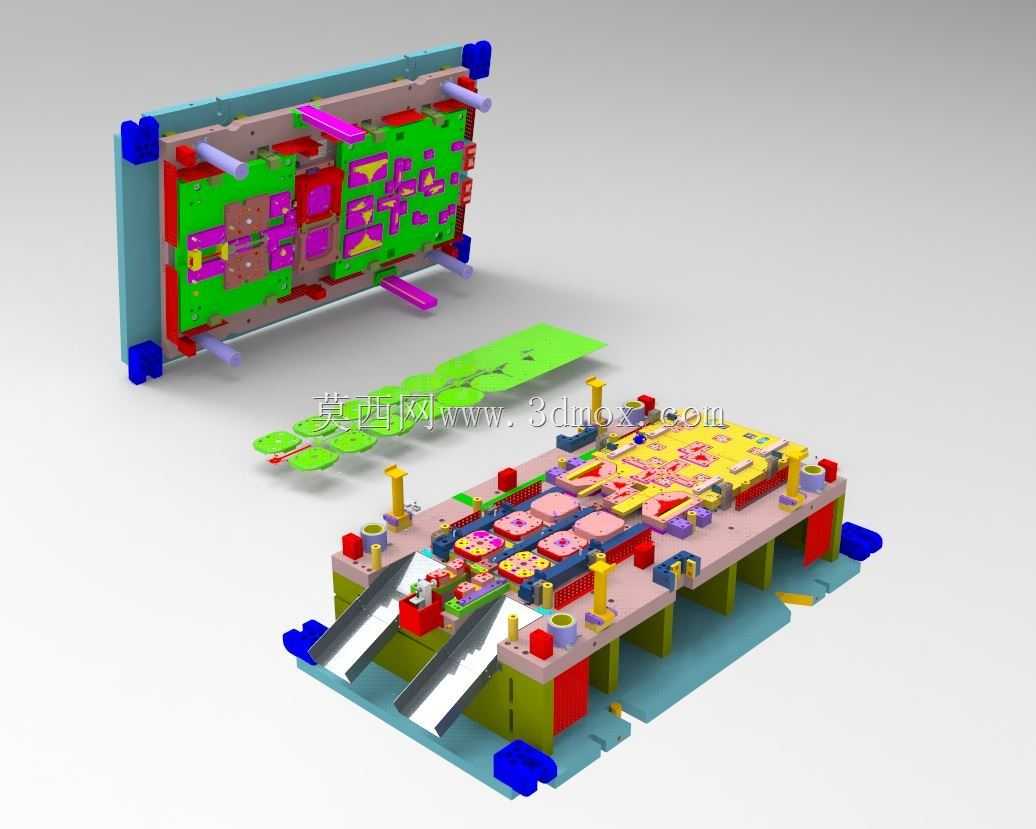

　　这套级进冲压结构主要面向中小尺寸五金冲压件的大批量连续生产场景，常见于3C电子五金构件、家电金属弹片、汽车小型冲压连接件的量产线，适配常规开式单点高速冲床的安装接口，可在单次冲床行程内完成多道冲压工序的连续作业，无需单工序模具间的人工周转转运，能大幅降低多工序生产带来的定位误差与人工成本。从整体装配结构来看，整套模具采用下模座固定、上模座随冲床滑块往复运动的经典正装结构，下模座底部预留了标准T型槽安装位，可直接匹配冲床工作台的装夹孔位，安装边界充分考虑了常规25吨到60吨高速冲床的工作台开口尺寸，无需额外制作过渡垫板即可完成装夹。模具内部沿料带送进方向依次排布了冲裁、折弯、成型、精整、落料等多个工位，

　　每个工位的凸模固定结构都采用了快换式压板设计，日常生产中出现凸模崩刃、磨损时，无需拆解整套模具即可完成单个凸模的更换，大幅缩短产线停机维护的时间。导柱导套组件采用可拆卸式滚珠导套结构，分布在模具四角位置，合模时的导向精度可控制在0.005mm以内，能有效避免高速冲压过程中凸凹模啃模的问题，同时导柱端部设置了防尘密封结构，可阻挡冲压过程中产生的金属碎屑进入导套内部，延长导向组件的使用寿命。上模部分设置了独立的卸料板结构，卸料板通过内置的矩形弹簧提供均匀的卸料力，每个工位对应的卸料位置都做了局部镶件处理，针对薄料冲压时的卸料力不均问题，在易变形的成型工位额外增设了小直径顶杆，避免料带在卸料过程中出现翘曲、变形，保证送进过程的顺畅。

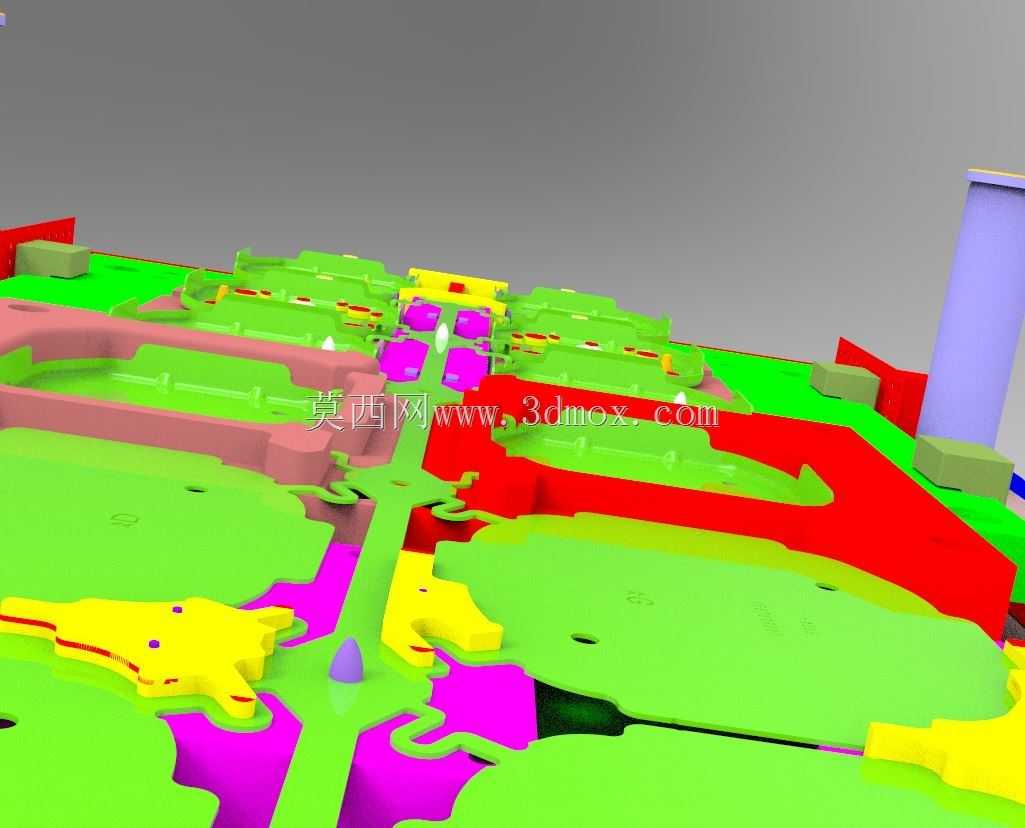

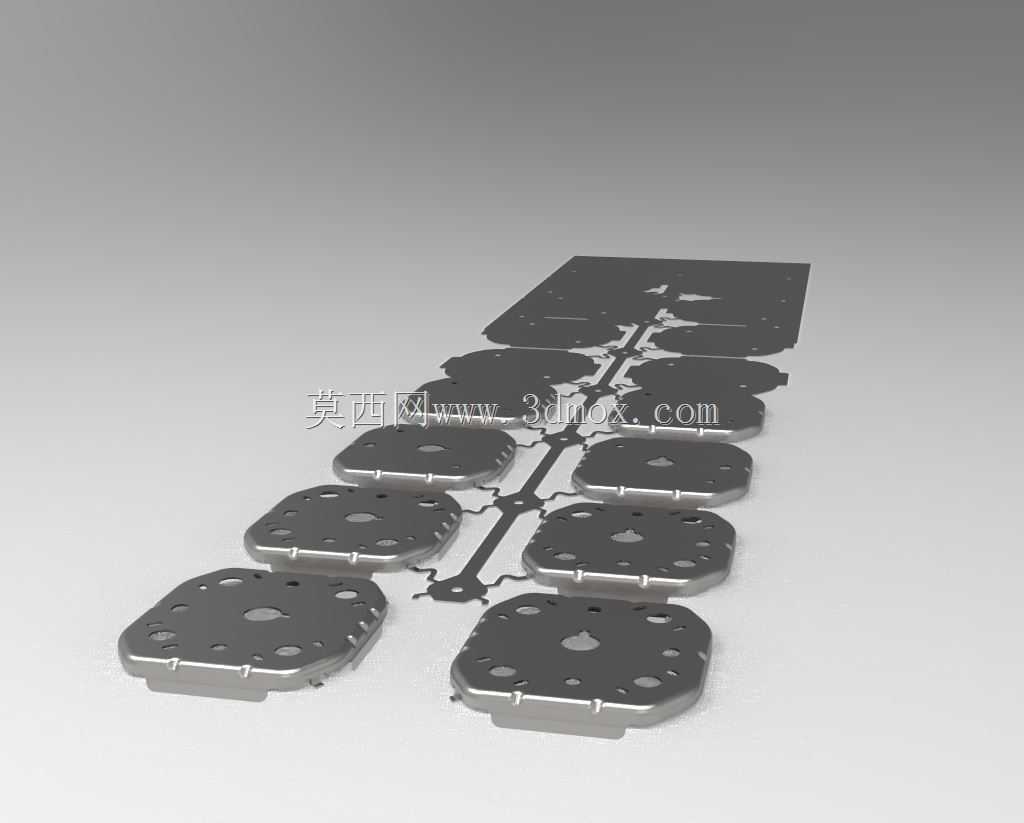

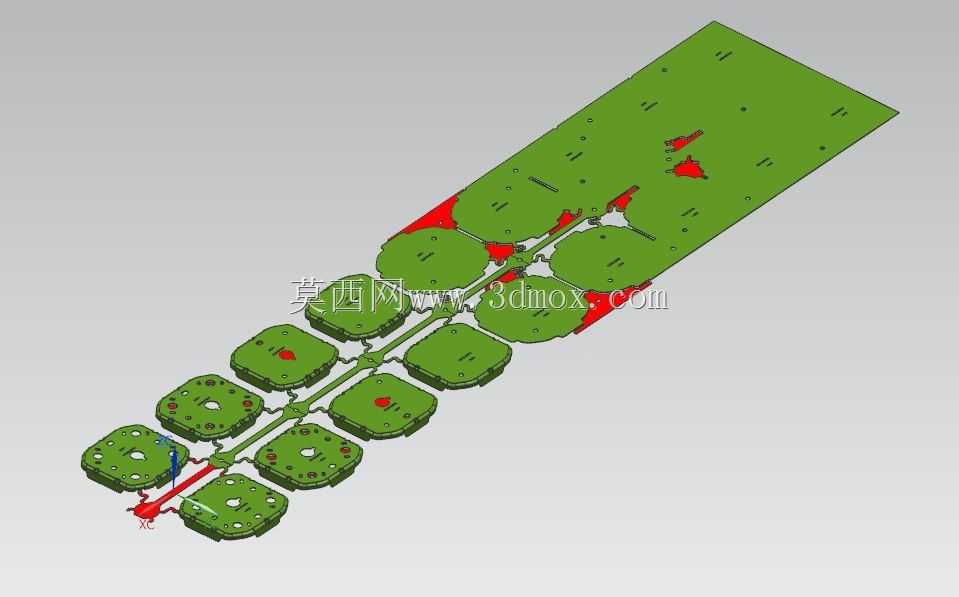

　　料带的送进定位采用导正销配合侧刃粗定位的组合方式，料带初始送进时通过侧刃切除料边完成步距的粗定位，每个成型工位前都设置了导正销插入料带上的预冲工艺孔完成精定位，步距精度可稳定控制在0.01mm以内，能有效保证多工位冲压后的零件尺寸一致性。下模部分的每个冲裁工位都设置了独立的废料漏料孔，漏料孔做了1.5度的斜度扩口处理，避免冲压废料在下落过程中卡滞在模座内部，针对成型工位产生的成型废料，还额外设置了高压气吹通道，可外接车间压缩空气管路将细小废料吹出模面，避免废料压伤零件表面。模具的上下模座之间设置了限位柱结构，合模到最低点时限位柱刚性接触，可避免因弹簧疲劳、设备闭合高度调整偏差导致的模具过压损坏，同时在模具两端设置了安全检测柱，

　　可接入冲床的安全控制系统，当出现料带送进不到位、叠料等异常情况时，可快速触发冲床急停，保护模具与设备安全。整套结构的所有成型镶件都采用了分体式设计，不同工位的镶件可根据冲压零件的材质、料厚单独选择对应的模具钢材，冲裁工位镶件可选用高硬度的冷作模具钢，成型折弯工位可选用韧性更好的合金工具钢，在控制模具整体制造成本的同时，兼顾不同工位的使用寿命需求。送料方向的两端设置了抬料块结构，料带在工位间送进时抬料块将料带顶起高于下模型面0.8mm到1.2mm，避免料带送进过程中与下模型面的凸起结构剐蹭，防止零件表面出现划伤，抬料块的顶出高度可通过尾部的调节螺钉微调，适配不同料厚、不同成型高度的冲压件生产需求。
