带侧向抽芯结构的注塑模具装配结构

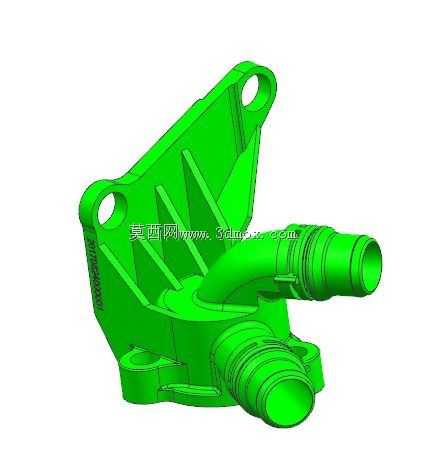

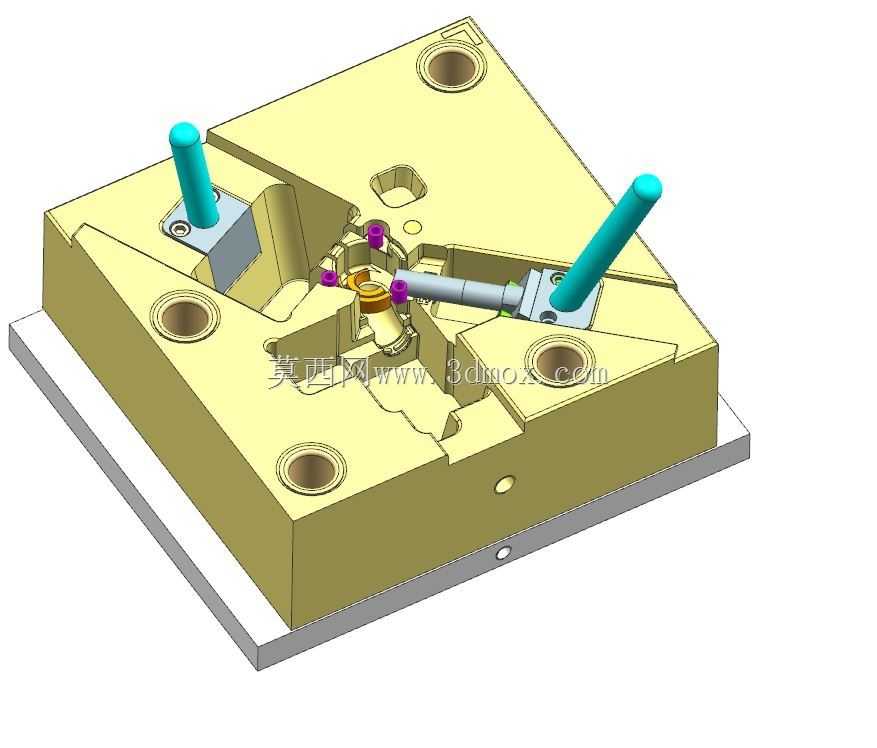

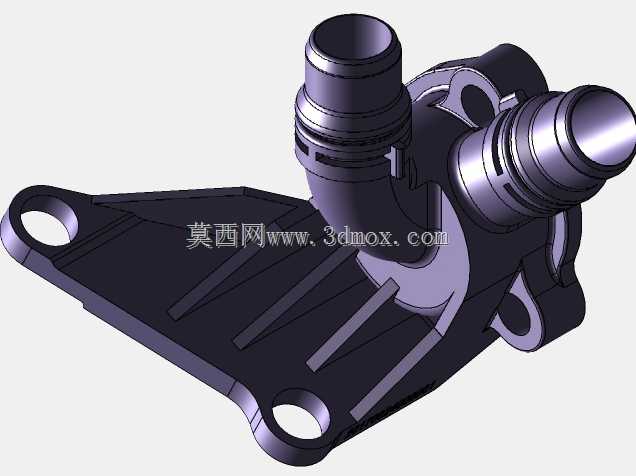

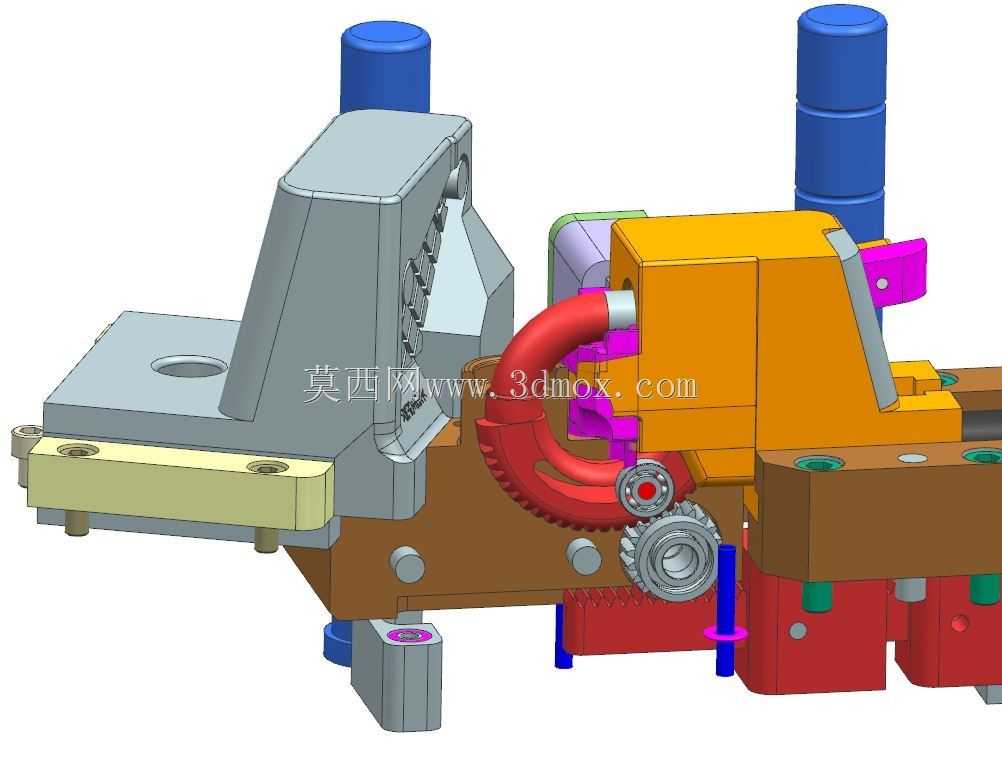

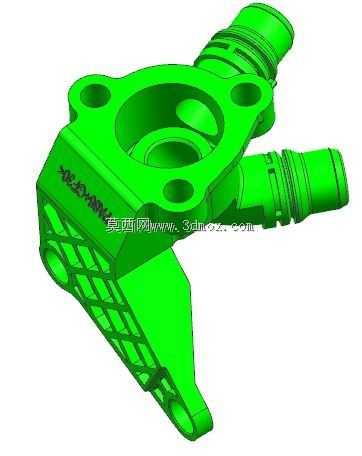

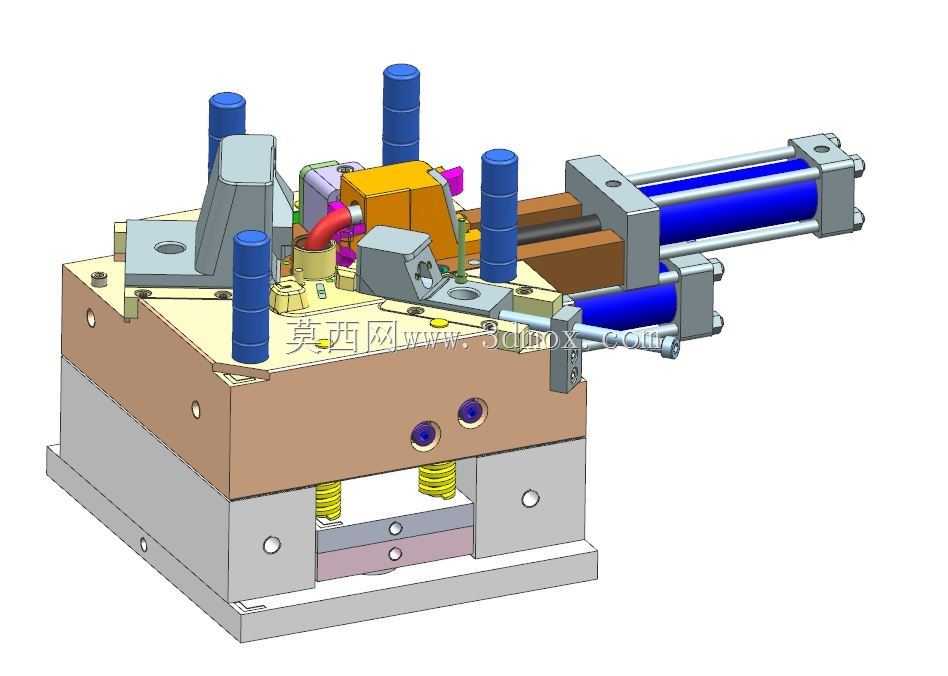

　　这套注塑成型工装的核心应用场景覆盖小型精密塑料结构件的批量注塑生产环节，适配卧式注塑机的安装接口，可直接完成模架吊装、定位圈与机台射嘴对中、冷却管路接驳、液压站油路连接后投入试模工序。从结构功能来看，整套结构集成了两板模基础模架、液压驱动侧向抽芯机构、弹簧顶出复位组件、导柱导向定位单元，能够完成带有侧向凹槽、侧孔特征的塑料件注塑成型，避免成型后塑件出现侧凹卡模、顶出拉伤的常见问题。设计过程中优先考虑了成型过程的受力均衡性，四根等高导柱布置在模架四角，合模过程中为动定模提供精准导向，避免合模错位导致的型腔啃伤、塑件壁厚不均问题；侧向抽芯采用卧式液压油缸驱动，油缸安装支座通过螺钉锁紧在定模侧模架上，抽芯滑块与油缸活塞杆通过T型接头连接，

　　抽芯行程根据塑件侧凹深度预留3mm安全余量，避免开模过程中滑块与塑件发生干涉。模架底部的弹簧组件承担顶出板的预复位功能，合模过程中弹簧提前推动顶出板回位，避免顶杆与滑块发生撞模风险，弹簧的预压缩量根据顶出行程做了匹配设计，确保顶出板全程运动无卡滞。冷却回路的布置贴合型腔轮廓，在定模型腔、动模型芯位置均设计了循环水路，水路距离型腔壁的距离控制在12-15mm区间，保证成型过程中型腔各区域温度均匀，减少塑件冷却不均导致的翘曲变形问题。安装边界方面，整套模具的长宽尺寸适配200吨级卧式注塑机的哥林柱间距，模架总厚度满足注塑机最小模厚要求，定位圈采用标准100mm直径规格，主流道衬套的球面半径与常规注塑机射嘴匹配，

　　无需额外定制过渡件即可完成上机安装。侧向抽芯的液压油缸采用标准液压油缸，工作压力适配常规注塑机配套液压站的输出压力范围，油路接口采用标准快插接头，现场接驳无需额外加工接头。顶出系统采用圆顶针布局，顶针位置布置在塑件的加强筋、侧壁等刚性较好的区域，避免顶出过程中塑件出现顶白、顶穿缺陷，顶针的配合间隙控制在0.02mm以内，既保证顶针滑动顺畅，又避免注塑过程中出现飞边溢料问题。整套结构的分型面设计贴合塑件的轮廓走势，分型面处做了1度的贴合斜度，合模后分型面的贴合压力均匀，减少长期生产过程中分型面溢料飞边的产生。在实际生产场景中，这套结构可适配ABS、PP、PC等常用热塑性塑料的成型工艺，通过更换型腔、型芯镶件即可快速切换不同塑件的生产，

　　模架部分为通用标准规格，后续开发同规格塑件时可直接复用模架、抽芯组件、顶出组件，大幅降低新模具的开发成本与制造周期。导向套与导柱的配合采用间隙配合，配合面做了淬火硬化处理，长期开合模过程中磨损量小，模具整体使用寿命可达到30万模次以上。日常生产维护过程中，导柱、滑块、顶针的滑动位置只需定期加注润滑脂即可保证运动顺畅，抽芯油缸的密封件为标准件，出现泄漏时可快速更换，无需拆解整套模具。
