大型壳体类注塑模具三维装配结构

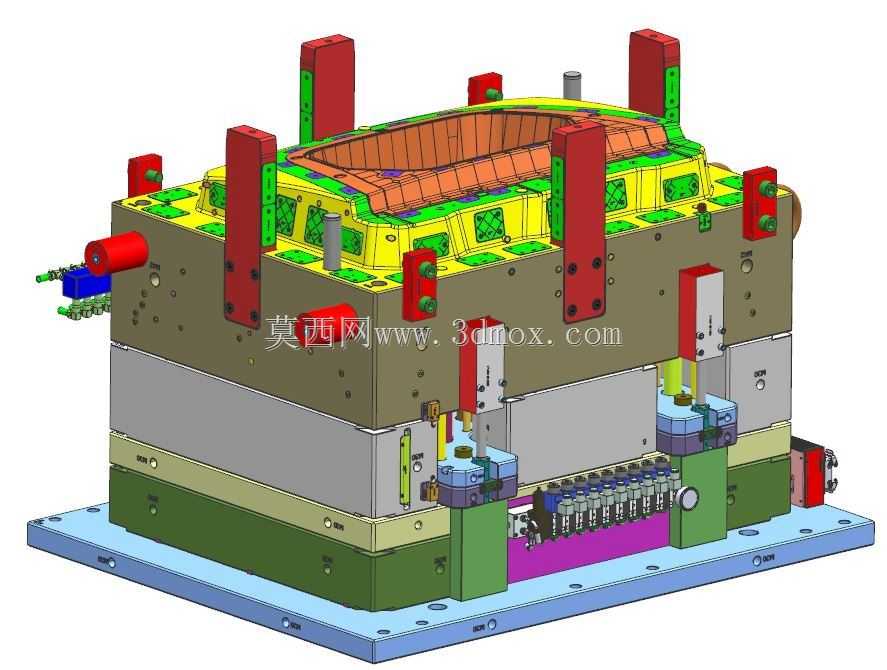

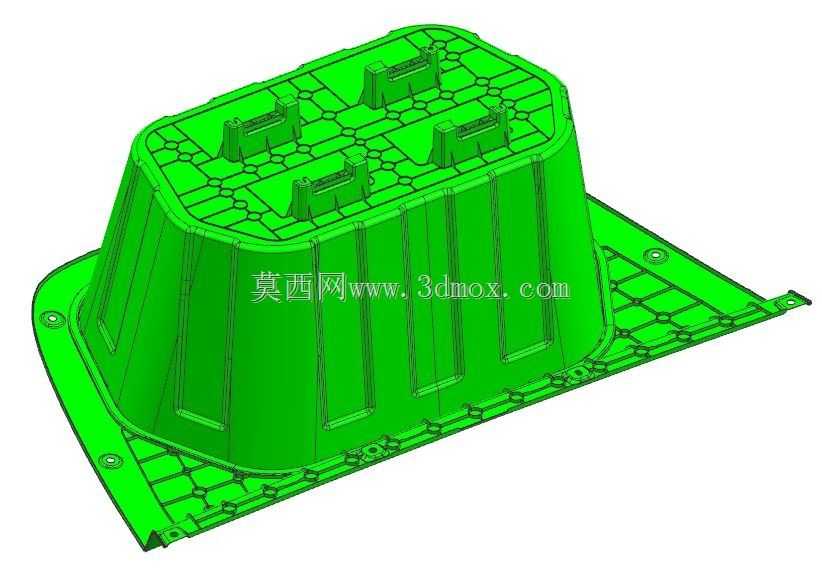

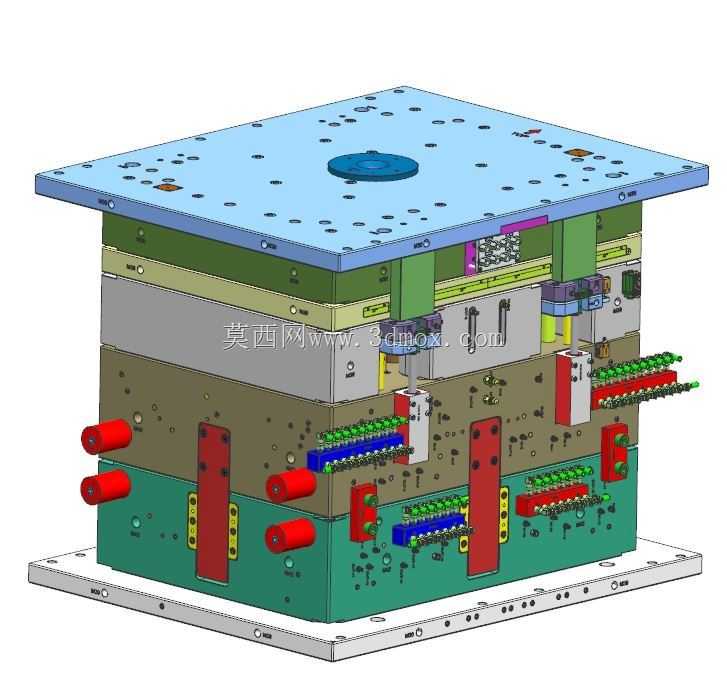

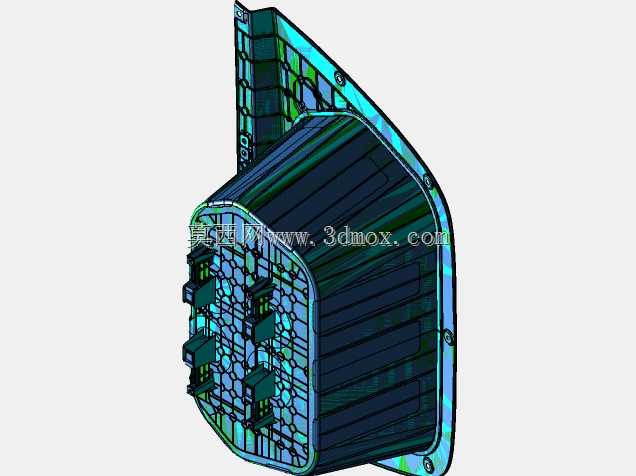

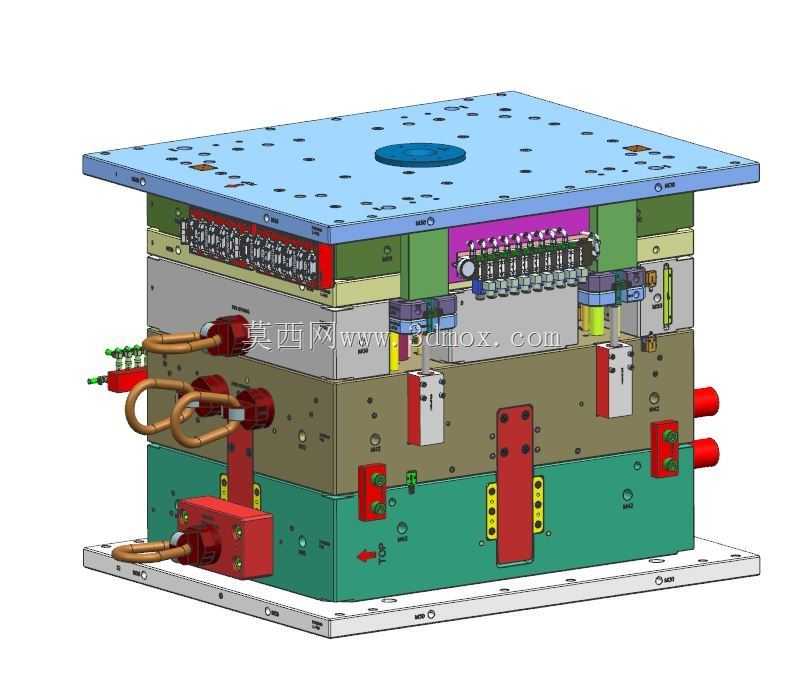

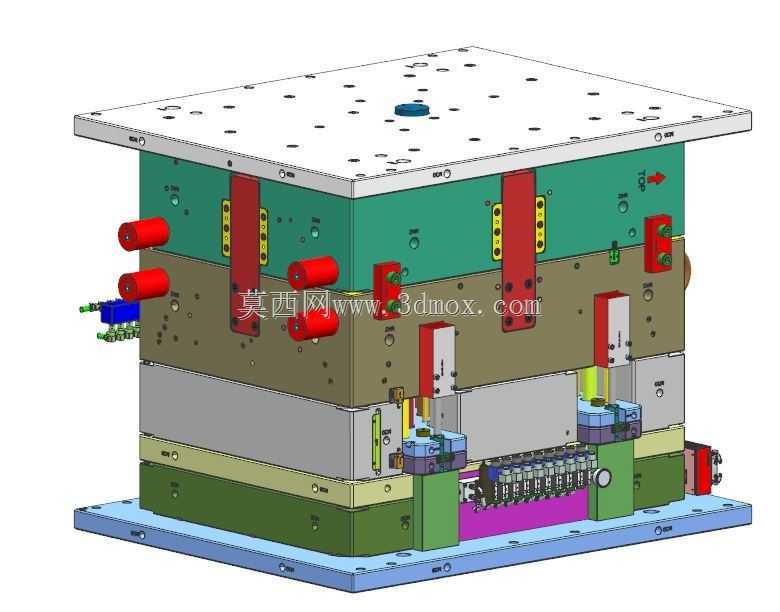

　　这套注塑模具针对大尺寸曲面壳体类塑胶件开发，适配日常通讯周边、消费电子外饰件的批量注塑生产场景，核心用途是将熔融塑胶原料通过高压注射、保压冷却流程，成型出具备复杂曲面、多安装卡扣位的一体式塑胶壳体，替代传统多件拼接的壳体生产方案，减少后续装配工序的累计误差。从结构布局来看，模架采用标准非标加厚模胚设计，底部安装底板预留了对应注塑机工作台的T型槽安装孔位，安装边界完全适配市面常见的650吨级卧式注塑机装模尺寸，码模槽位置避开了注塑机的顶出杆干涉区域，上下模合模导向采用四组高精度导柱导套配合，边角位置额外增设了直身锁定位结构，避免大尺寸模具长期生产后出现合模偏移导致的塑件飞边问题。模具的型腔部分采用整体式镶拼结构，

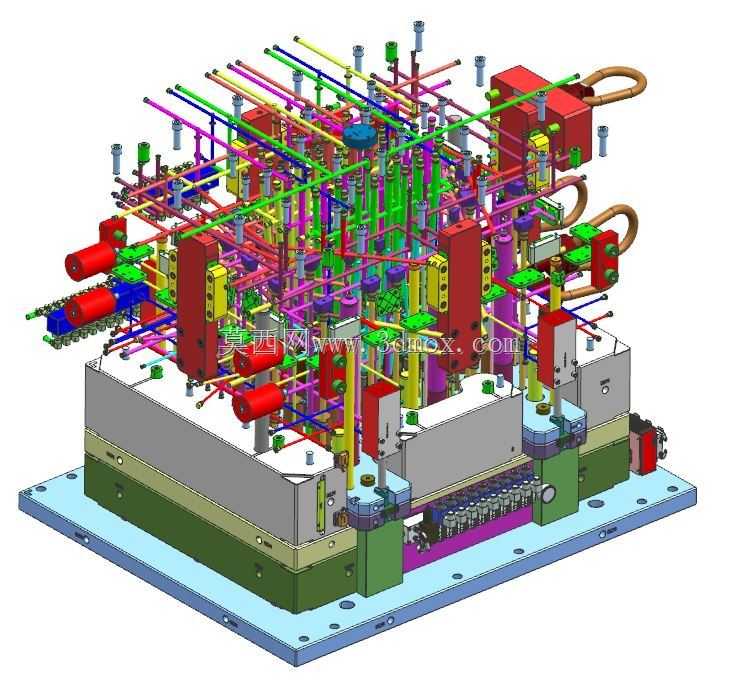

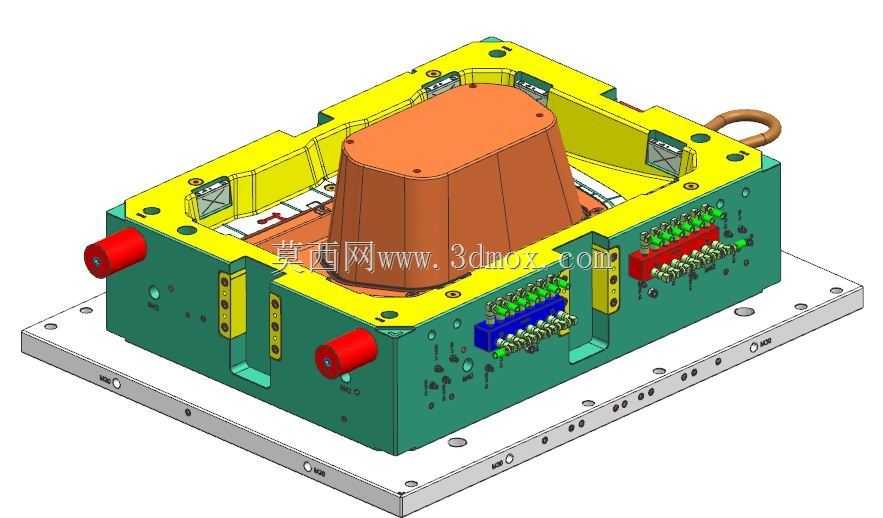

　　型腔面顺着塑件的外轮廓曲面做了均匀的抛光处理，针对塑件表面的多组网格状镂空结构，对应位置做了独立的小镶件拆分，既方便后续排气槽的加工，也能在长期生产出现磨损时单独更换镶件，减少整体修模的成本。浇注系统采用热流道转冷流道的进胶方式，进胶点布置在塑件内侧的非外观面，避免进胶痕迹残留在产品外表面影响外观质量，热流道区域单独做了隔热板分隔，防止热量传递到模架其他区域导致模板变形。顶出系统采用多组顶针、顶块组合的顶出方式，针对塑件内部的深筋位，对应位置布置了扁顶针，避免顶出时塑件出现顶白、顶穿的缺陷，顶出板的行程通过限位柱做了硬限位，防止顶出行程过大损坏模具内部结构。冷却系统采用分层环绕式水路设计，型腔、型芯区域都布置了大直径的冷却水道，

　　靠近塑件厚壁的位置额外增设了水井式冷却结构，保证整个成型周期内模具各区域温度均匀，减少塑件因冷却不均产生的翘曲变形。模具侧面布置了多组斜导柱抽芯结构，针对塑件侧面的多组倒扣、侧孔特征，抽芯滑块采用压条+导向块的定位方式，抽芯行程通过行程开关做信号反馈，接入注塑机的安全控制系统，避免抽芯未到位就合模导致的模具撞模风险。整套装配结构完整还原了模具从定模、动模、导向、浇注、冷却、顶出、侧抽芯的全部功能模块，各部件之间的配合间隙、安装定位关系都按照实际生产的加工公差做了还原，没有出现结构干涉、装配逻辑错误的问题，对于从事注塑模具设计的从业者来说，可以直接参考其大尺寸壳体模具的结构布局思路，尤其是多抽芯结构的布置、冷却水路的排布方式，

　　能够直接迁移到同类型的大尺寸曲面塑件模具开发中，减少前期方案设计的试错成本。在实际生产场景中，这类模具通常用于生产路由器外壳、大型通讯设备外罩、家电面壳类塑件，成型材料适配ABS、PC+ABS等常见的热塑性塑胶原料，成型周期控制在60秒以内即可实现稳定批量生产，模具的整体刚性设计能够满足百万模次的生产寿命要求，各易损件都做了标准化拆分，方便生产过程中的快速维护更换。
