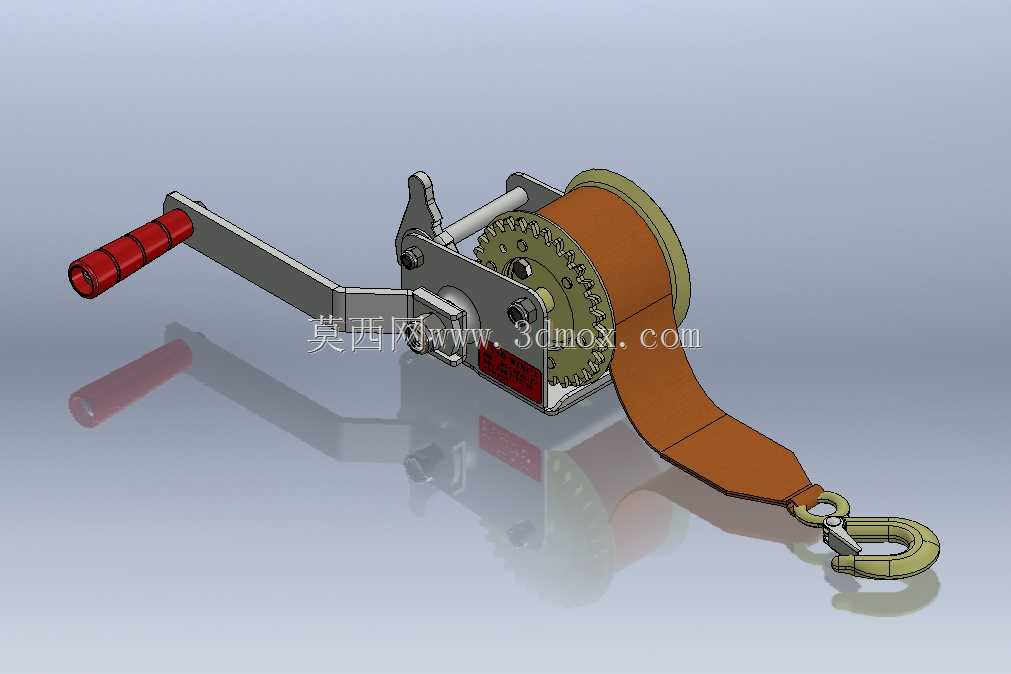

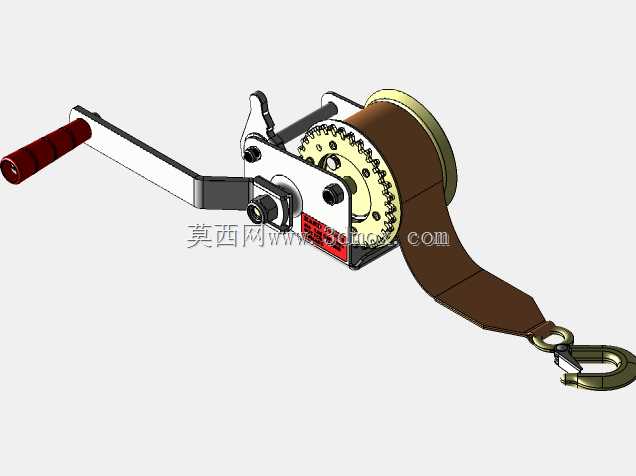

270Kg载荷织带式手动棘轮绞盘结构设计

这款手动棘轮绞盘主打轻载牵引与起重作业场景，常见于小型货运车辆的货物捆绑固定、户外轻型设备的短途移位、小型游艇或ATV的拖车装卸、舞台搭建时的轻型构件拉紧定位，也可用于仓储场景中轻型货位的调整牵引，适配无外接动力源的野外、临时作业环境，依靠人力操作即可完成载荷牵引与固定，无需额外供电或液压气源配套。设备额定承载载荷为270Kg，采用织带作为牵引承载部件，相比传统钢丝绳绞盘，织带具备更好的柔韧性，不会出现钢丝绳打扭、断丝扎手的问题，收卷过程中贴合卷筒表面，不会出现乱绳卡滞的情况，同时织带表面做了耐磨涂层处理，反复拉扯摩擦不易起毛断裂，适配潮湿、轻度腐蚀的户外作业环境。核心功能依托棘轮棘爪的单向锁止结构实现，摇动手柄时棘轮带动卷筒转动收卷织带，停止操作时棘爪自动卡入棘轮齿槽，锁止卷筒反向转动，避免载荷溜退，操作时只需扳动棘爪解锁拨杆即可实现织带的匀速放出，操作逻辑简单，无需专业培训即可快速上手，手柄末端包裹防滑橡胶套，摇转时握持摩擦力充足，长时间操作不易磨手。设计过程中优先考虑操作安全性与结构耐用性，棘轮齿部采用渐开线齿形设计，棘爪卡合接触面积充足，锁止时受力均匀，不会出现跳齿滑脱的风险；卷筒侧边设置挡边，限制织带收卷时的轴向窜动，避免织带滑出卷筒引发卡滞；整体机架采用冲压折弯钢板成型，拼接部位做了圆角过渡处理，没有尖锐毛刺，操作时不会划伤手部；末端吊钩采用带弹簧防脱片的锻造吊钩，挂接载荷后防脱片自动闭合，避免牵引过程中吊钩脱钩。外形尺寸方面，整体结构紧凑小巧，不含摇柄的主体长度约180mm，宽度约120mm，卷筒直径约70mm，织带宽度为50mm，满卷状态下织带收纳整齐不会超出机架侧边，安装时只需通过机架底部的两个固定螺栓孔即可固定在安装基座上，安装边界要求低，无论是平板金属基座还是木质货厢栏板都可牢固固定，摇柄转动半径约160mm，操作时预留足够的手部活动空间，不会与安装面或周边构件发生碰撞干涉。
