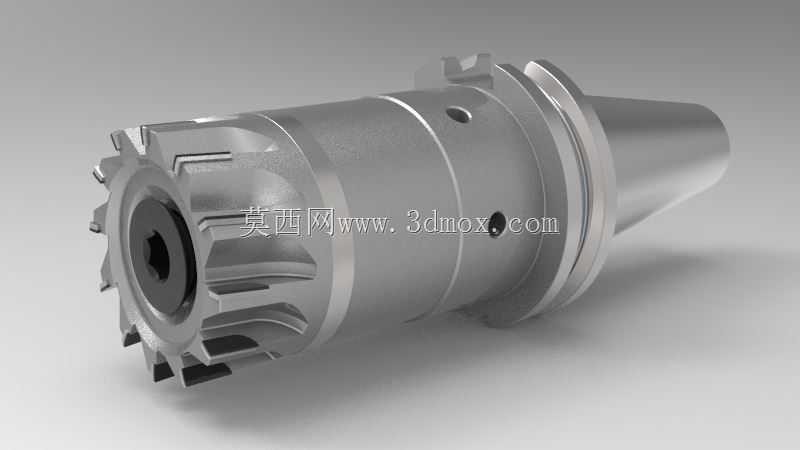

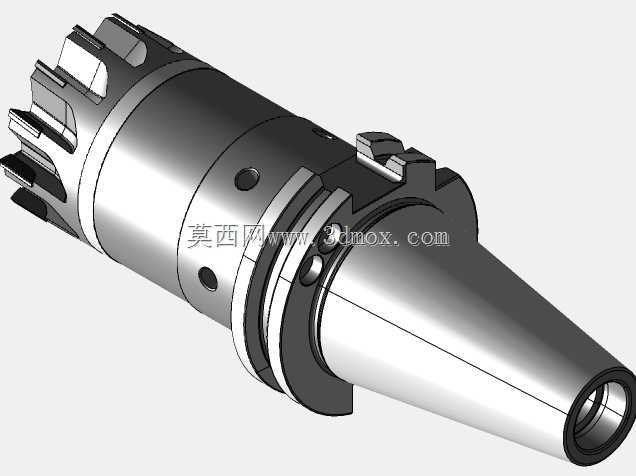

BT锥柄PCD多齿面铣刀结构设计

这款PCD面铣刀主要面向金属切削加工领域的平面铣削工序，适配各类立式加工中心、数控铣床等机加工设备，尤其针对高余量平面的粗精加工场景设计，在铸铁、有色金属、复合材料等工件的大切深平面加工中表现突出。刀具采用标准BT锥柄作为安装接口，锥柄部分严格遵循通用数控刀柄的配合公差设计，能够与机床主轴锥孔实现高精度贴合，保证高速旋转状态下的同轴度与连接刚性，避免切削过程中出现刀柄窜动、振纹等问题，安装时只需将锥柄推入主轴锥孔，配合拉丁拉紧即可完成装夹，无需额外定制转接结构，适配绝大多数常规数控铣削设备的主轴安装边界。刀体部分采用整体合金钢材质加工而成，刀体上均匀分布多组PCD刀片安装槽，刀片通过螺钉压紧方式固定在刀座上，单一切削刃磨损后可单独更换对应刀片，无需整体报废刀体，有效降低长期使用成本。刀体靠近锥柄位置设计有环形定位凸台，既可以作为安装时的轴向定位基准，也能在高速切削时阻挡切削液、切屑飞溅进入主轴锥孔，保护主轴配合面不受磨损。刀体内部设计有贯通式冷却孔道，切削时高压切削液可通过锥柄尾部的冷却接口直接输送到每个切削刃的切削区域，及时带走切削产生的热量，同时冲除附着在刀片上的切屑，避免切屑二次刮伤已加工表面，延长刀片使用寿命。这款铣刀最大切削深度可达10mm，多齿的结构设计让刀具在同等进给速度下每齿切削量更小，切削力分布更均匀，即使在低转速、大扭矩的传统铣床上也能获得稳定的进给速度，不会因为单齿负载过大出现崩刃、打刀的问题。刀体本身采用大质量整体结构设计，切削过程中产生的微小振动会被刀体自身吸收，不会通过刀柄传递到机床主轴，也不会在工件表面形成振纹，能够获得更优的加工表面质量，减少后续精加工、抛光的工序时长。刀片采用聚晶金刚石材质，硬度高、耐磨性好，相比传统硬质合金刀片使用寿命提升数倍，尤其适合加工高硬度、高磨蚀性的工件材料，在批量零件加工场景中能够减少换刀频次，提升设备有效加工时长。刀体上的刀片安装槽经过高精度磨削加工，保证每片刀片安装后切削刃的径向、轴向跳动控制在极小范围内，切削时各刃口负载均匀，不会出现个别刃口提前磨损的情况，同时也能保证加工平面的平面度与表面粗糙度满足精密加工要求。
