工业离心鼓风机蜗壳风体结构设计

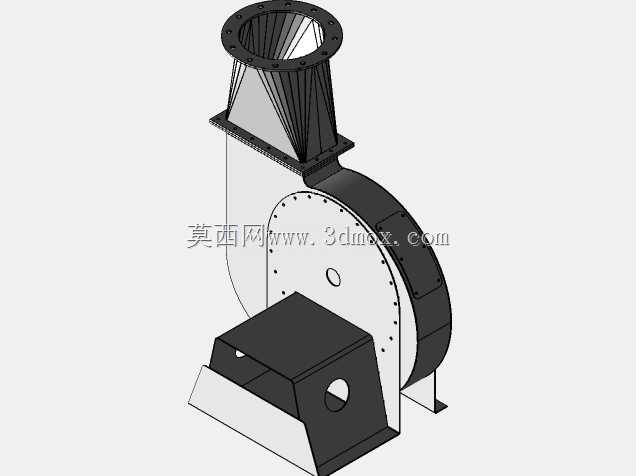

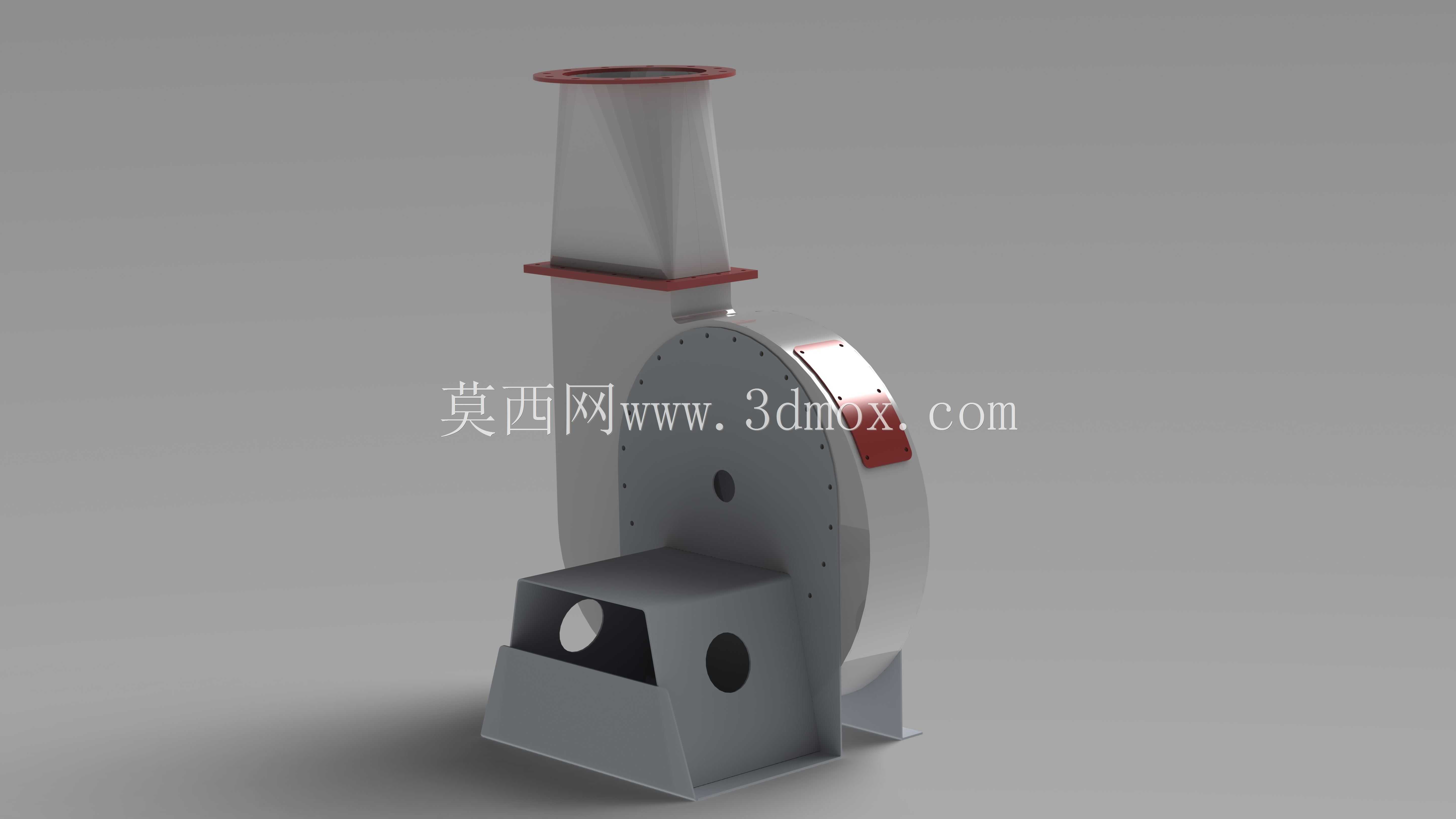

这款离心鼓风机风体结构，是工业通风送风系统的核心承载部件，广泛应用在车间除尘排风、生产工序气体输送、暖通系统增压送风、工业锅炉鼓风助燃、环保设备废气引排等场景中，作为风机的主体承压结构，承担着导流、集流、承压、承载内部叶轮组件的核心作用。从设计逻辑来看，整体采用经典的阿基米德螺旋蜗壳线型，这种线型设计能够让叶轮甩出的高速气流在蜗壳流道内平稳减速扩压，将气流的动压高效转化为静压，大幅降低气流在壳体内的湍流损耗，提升风机整体运行效率，同时减少气流脉动带来的振动与运行噪音。结构上，风体分为下部的电机安装基座段、中部的蜗壳叶轮腔体段、上部的锥形出风口段三个核心部分：下部基座采用带加强筋的箱式结构，预留了电机安装定位孔与叶轮检修口，既能够为动力部件提供稳定的安装基准，也方便后期运维时对内部叶轮、轴承部件进行检查更换，基座底部的支撑脚预留了地脚安装孔位，可直接固定在混凝土基础或者钢架平台上，安装边界适配常规工业风机的安装间距要求，无需额外定制转接支架。中部蜗壳腔体采用圆弧过渡的厚壁结构，侧壁预留的圆形孔洞可用于安装轴承座或者风压检测部件，蜗壳与上下段的连接位置都设计了带密封槽的法兰边，能够搭配密封垫片实现段间的紧密连接，避免高压气流泄漏，影响送风效率。上部的锥形出风口采用渐扩式锥面设计，能够进一步对流出的气流进行整流，降低出口处的气流阻力，出风口顶端的法兰结构可直接对接通风管道，适配常规工业通风管路的连接尺寸，无需额外制作变径接头。整体外形在设计时充分考虑了现场安装的空间边界，整体宽度控制在常规风机安装位的适配范围内，上部出风口的高度适配常规车间架空风管的架设高度，下部基座的安装孔位间距匹配通用风机的安装底座尺寸，能够直接替换同参数规格的老旧风机壳体，降低设备改造的成本。壳体的各个转角位置都做了圆弧过渡处理，既避免了应力集中带来的结构变形问题，也能减少气流在转角处的涡流损耗，提升整机运行的稳定性，在长时间输送含尘气流的工况下，平滑的内壁也不容易积灰，减少日常清理维护的工作量。
