多规格梯形传动丝杠螺杆结构设计

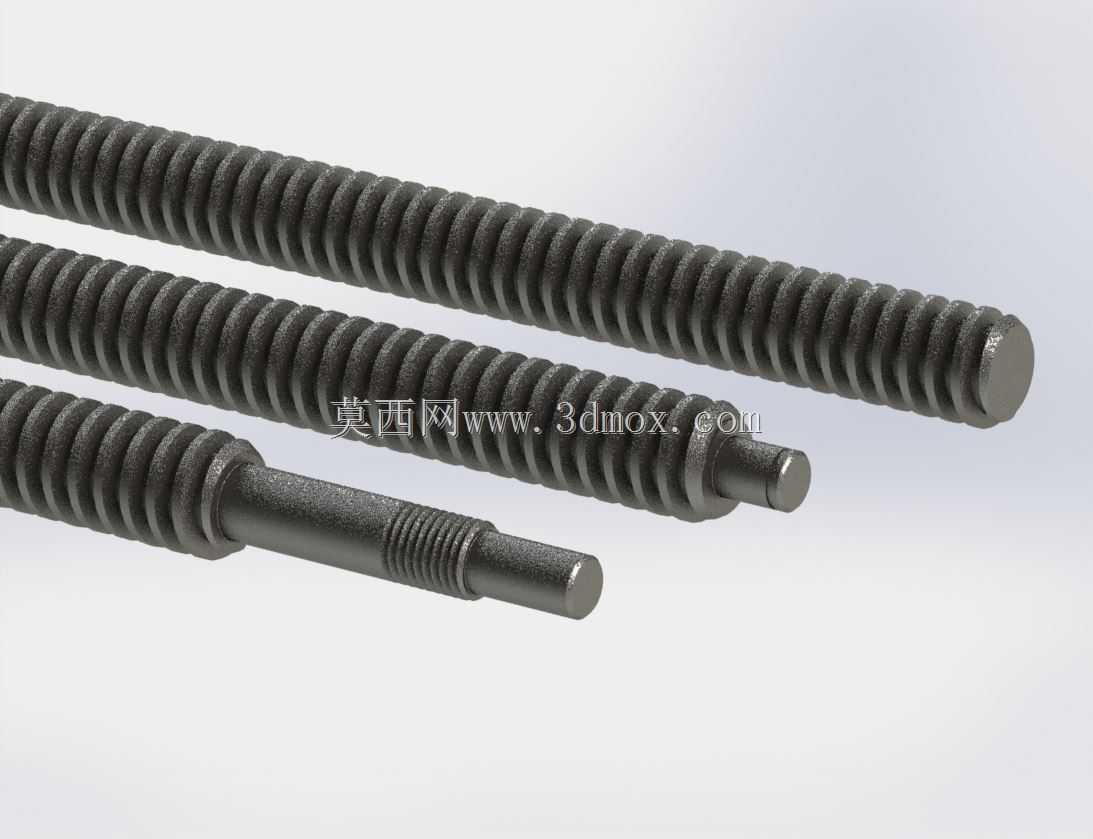

梯形丝杠作为机械传动领域应用极为广泛的线性传动部件，核心作用是将旋转运动与直线运动进行高效转换，凭借结构简单、加工便捷、自锁性能优异、维护成本低廉的特性，在各类工业设备中承担着精准位移传递、负载承载的关键功能。这类梯形导螺杆常见于普通机床的进给传动机构、3D打印设备的Z轴升降模组、CNC加工设备的辅助进给单元、包装机械的物料推送机构、印刷设备的辊筒调节结构，以及各类轻工自动化设备的直线位移工位，相比滚珠丝杠，它对使用环境的洁净度要求更低，在低速重载、无需频繁高速往复的工况下具备更高的性价比，同时自带的梯形螺纹自锁特性，可在垂直安装场景下避免负载滑落，无需额外加装制动结构，大幅简化设备的整体设计逻辑。本次设计的GTR系列梯形导螺杆覆盖多组不同尺寸规格，可适配不同负载等级、不同行程需求的设备安装场景。在产品设计思路上，首先围绕梯形螺纹的牙型参数做了标准化优化，采用公制梯形螺纹牙型，牙侧角经过精准核算，既保证螺纹啮合面的接触强度，降低长期传动过程中的牙型磨损速率，又能控制传动过程中的摩擦阻力在合理区间，平衡传动效率与自锁性能的矛盾需求。杆体部分采用等强度设计思路，根据不同规格的额定负载匹配对应杆径，避免材料冗余带来的成本浪费，同时在杆端设计了标准化的安装轴颈与卡簧槽结构，可直接匹配常规的支撑轴承座、联轴器安装接口，无需二次加工即可完成装配，大幅降低现场安装的适配难度。在外形尺寸与安装边界设计上，不同规格的螺杆分别对应不同的公称直径与导程参数，可满足从轻型检测设备的微调位移，到中型工装夹具的夹紧传动，再到重型输送设备的负载推送等多场景的安装空间要求，杆端的连接部位统一采用通用的圆柱轴伸设计，可适配顶丝锁紧、键连接、联轴器抱紧等多种常见的传动连接方式，安装时只需保证两端支撑座的同轴度公差在允许范围内，即可实现顺畅的传动运行，无需复杂的预紧调整流程。螺杆表面做了发黑防锈处理，可适应普通车间的温湿度环境，长期存放或使用不易出现锈蚀卡滞问题，螺纹部分的加工精度满足中等传动精度要求，在常规进给场景下的位移重复定位精度可满足绝大多数通用设备的使用需求，无需过高的加工成本即可实现稳定可靠的长期传动表现。
