BSP螺纹异径转接六角接头结构

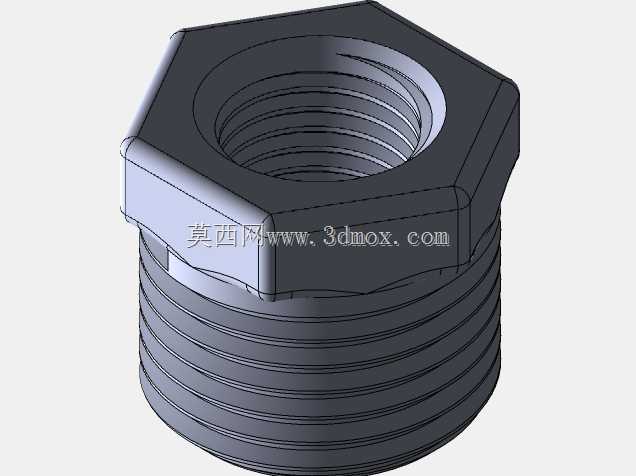

　　在液压、气动、流体输送管路的布设与改造场景中，不同通径、不同螺纹标准的管路对接一直是现场装配的常见痛点，这类异径螺纹转接件就是为解决该类对接需求设计的核心基础配件。这款转接件采用外螺纹与内螺纹组合的异径结构，一端为1/2规格BSP外螺纹，用于旋入对应内螺纹接口的管路或阀件端口，另一端为1/4规格BSP内螺纹，用于对接小通径的外螺纹管路接头，实现两种通径BSP螺纹管路的无额外变径套件直接连通，减少管路对接的接头数量，降低管路泄漏点风险。从结构设计来看，接头中部采用标准六角外形，该结构完全适配常规活动扳手、开口扳手、套筒等通用装配工具的夹持需求，六角的对边尺寸严格遵循对应螺纹规格的扳手空间标准，装配时无需定制专用工装，

　　现场作业人员可直接使用常备工具完成拧紧操作，六角段的厚度经过受力校核，能够承受螺纹拧紧时的扭矩载荷，不会出现夹持变形、棱角崩损的问题，可满足多次拆装重复使用的强度要求。螺纹部分的设计严格遵循BSP螺纹的牙型、螺距、公差标准，外螺纹的大径、中径、小径公差控制在密封配合要求范围内，内螺纹的牙底圆弧、牙顶间隙均符合管螺纹密封的设计规范，配合管路密封带或密封胶使用时，可实现1.6MPa以内常规流体压力下的静密封效果，适配水、低压液压油、压缩空气等常规流体介质的输送场景。在安装边界方面，该转接件的轴向总长度经过紧凑化设计，在保证螺纹啮合长度满足连接强度要求的前提下，尽可能压缩整体轴向尺寸，避免在狭小的阀组安装空间、

　　设备内部管路布设区域出现安装干涉，外螺纹端的有效啮合长度覆盖对应规格BSP螺纹的标准旋合深度，不会出现旋入深度不足导致的螺纹脱开、密封失效问题，内螺纹端的螺纹深度也满足小通径接头的旋入需求，端口处设计有导向倒角，对接时可快速引导外螺纹接头导入，避免错牙损伤螺纹牙型。从实际应用场景来看，这类转接件广泛用于小型气动控制回路的阀组出口变径、液压站低压油路的通径调整、工业传感器的测压端口转接、民用供水系统的管路异径对接等场景，比如在气动设备的气源处理单元出口，常需要将大口径的主路气源转接为小口径的控制气路，使用该类转接件可直接完成对接，无需额外焊接或采用多段接头拼接；在压力传感器的安装场景中，

　　当传感器接口螺纹与设备预留测压口螺纹通径不匹配时，该转接件可直接实现两者的螺纹适配，无需改动设备原有接口。设计过程中，针对接头的受力情况做了针对性的结构优化，六角段与外螺纹、内螺纹的衔接位置均设计有过渡圆角，避免应力集中导致的接头断裂问题，材质适配方面该结构可采用黄铜、304不锈钢、碳钢镀锌等常见管路接头材质加工，不同材质可对应不同的介质腐蚀场景与压力等级需求，建模时螺纹部分采用真实牙型建模，可直接用于装配干涉检查、管路应力仿真的参考模型，帮助设计人员在管路布设阶段提前验证接头的安装空间、对接兼容性，减少现场装配时的配件不匹配问题。
