带参数E型柔性联轴器结构设计

　　在各类工业传动系统的轴系布局中，两根独立轴的对接始终是结构设计环节需要重点考量的部分，不同设备的输出轴、输入轴受加工精度、装配公差、运行负载变形、温升形变等因素影响，很难保证绝对的同轴度，若采用刚性连接结构，运行过程中会产生额外的附加载荷，轻则加剧轴承磨损、增大传动噪音，重则引发轴系疲劳断裂、传动失效等问题，E型柔性联轴器正是针对这类工况开发的轴连接部件。这类联轴器的核心作用是在传递额定扭矩的前提下，补偿两轴之间存在的径向偏移、角向偏移与轴向窜动，同时通过自身的柔性结构吸收传动过程中的振动与冲击，避免冲击载荷直接传递到动力端或负载端的核心部件上，在小型输送设备、精密检测仪器、轻工包装机械、

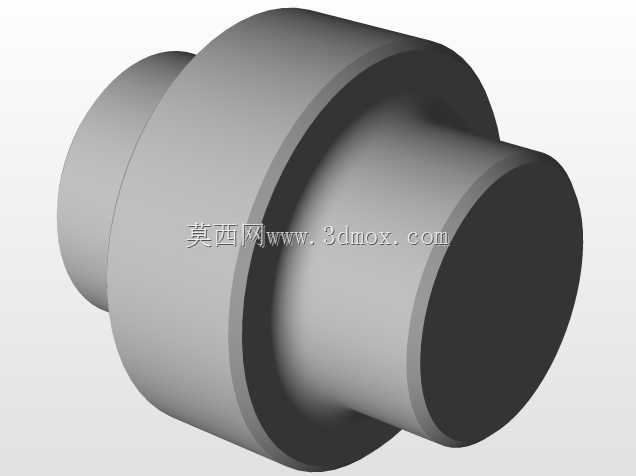

　　小型泵阀传动等对传动平稳性有一定要求的场景中应用十分广泛。从结构设计逻辑来看，这款E型联轴器采用对称的阶梯轴套式结构，两端分别设置与对接轴匹配的安装轴孔，可根据对接轴的直径、键槽尺寸做参数化调整，中间的柔性衔接段是实现补偿功能的核心，区别于传统刚性凸缘联轴器的硬对接方式，该结构在传递扭矩时可通过衔接部位的微量弹性变形，抵消两轴之间的不对中量，不需要在装配时反复调整轴系的同轴度到极高精度，能有效降低现场装配的难度与工时成本。在外形尺寸与安装边界的设计上，该联轴器整体为回转体结构，最大外圆直径根据额定传递扭矩的大小做匹配设计，两端的轴伸长度根据对接轴的插入深度要求确定，安装时不需要额外的复杂固定工装，仅需要通过键连接与紧定螺钉，

　　即可将两端分别固定在主动轴与从动轴上，整体轴向占用空间紧凑，不会给轴系的轴向布局带来额外的空间负担，适合安装空间受限的紧凑型传动结构。设计过程中需要重点关注几个核心参数的匹配：首先是额定扭矩的核算，要根据传动系统的最大工作扭矩，预留1.5-2倍的安全系数，避免过载工况下联轴器发生剪切失效；其次是允许补偿量的设定，径向补偿量、角向补偿量、轴向补偿量的数值要匹配实际工况下的轴系最大偏移量，避免补偿能力不足导致柔性结构过早疲劳损坏；最后是安装配合公差的选择，轴孔与对接轴的配合一般采用过渡配合，既保证装配时的便利性，又能避免运行过程中出现轴孔与轴的相对滑动，键槽的尺寸公差要符合对应轴径的标准规范，保证扭矩传递的可靠性。在实际选型应用中，

　　这类E型柔性联轴器不适合大扭矩、重载冲击的传动场景，比如重型破碎机、大型起重设备的主传动轴系，这类场景需要选用承载能力更强的弹性柱销联轴器或者齿式联轴器，但在中小扭矩、对传动平稳性要求较高、装配空间有限的工况下，这类结构简单、安装便捷、具备一定缓冲补偿能力的柔性联轴器，是性价比极高的轴连接解决方案。建模过程中采用参数化设计思路，所有结构尺寸都与额定扭矩、对接轴径做关联，当对接轴的直径、长度发生变化时，只需要修改对应的驱动参数，即可快速生成对应规格的联轴器模型，不需要重复绘制草图与特征，能大幅提升系列化产品的设计效率，同时模型的所有倒角、过渡圆角都按照实际加工工艺要求设置，避免出现锐边、无法加工的结构，保证模型导出工程图后可直接用于生产加工。
