高扭矩橡胶弹性联轴器结构设计

　　在各类工业传动系统的布局中，两轴对中偏差带来的附加载荷、振动冲击一直是影响传动件寿命的核心问题，这类橡胶联轴器的设计初衷，就是通过弹性橡胶元件的柔性变形，吸收安装与运行过程中产生的多向偏差，同时缓冲传动链路中的冲击载荷，避免刚性连接下的轴系疲劳损伤。从实际应用场景来看，这类联轴器常被布置在中小功率传动链路的动力输出端与负载输入端之间，比如小型输送设备的电机与辊筒连接、风机机组的电机与叶轮轴连接、精密检测设备的动力传递环节，尤其适合那些安装空间有限、无法实现高精度轴系对中，同时运行过程中存在小幅振动的工况。

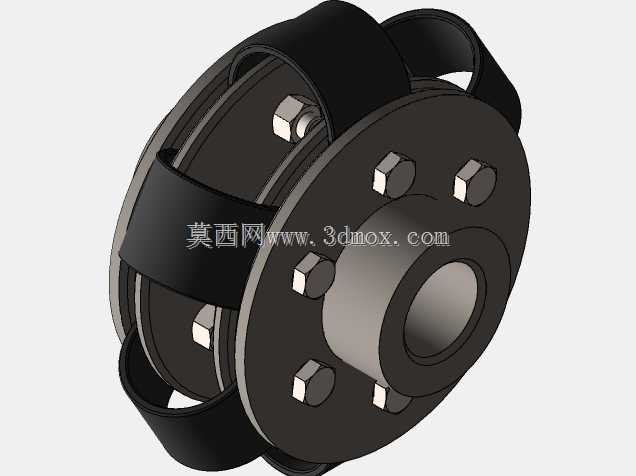

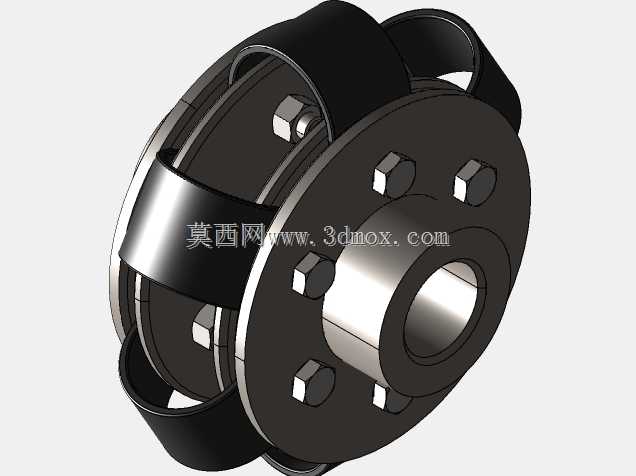

　　从结构设计逻辑来看，这款联轴器采用双侧法兰盘搭配多组弧形橡胶弹性块的布局，两侧法兰盘分别与主动轴、从动轴通过轴孔配合与端面螺栓锁紧，橡胶块嵌装在两侧法兰的凸台卡槽之间，不需要额外的粘接或硫化固定，依靠橡胶块的预压缩变形实现与法兰的紧密贴合，扭矩传递过程中，橡胶块承受剪切与压缩复合载荷，相比单片式橡胶联轴器，这种多块弧形布局的弹性元件受力更均匀，单块橡胶的载荷应力更低，能在同等外形尺寸下传递更大的额定扭矩。设计过程中需要重点考虑橡胶块的弧度与法兰卡槽的匹配公差，过松的配合会导致传动过程中存在回转间隙，启动瞬间产生冲击异响，过紧的配合则会导致橡胶块安装困难，长期运行中压缩蠕变加快，缩短元件使用寿命。

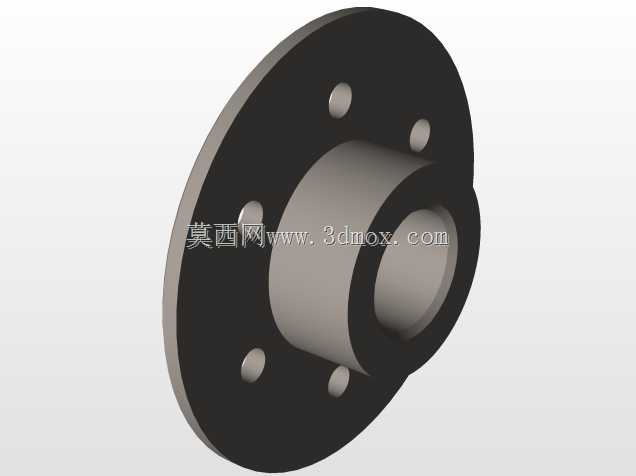

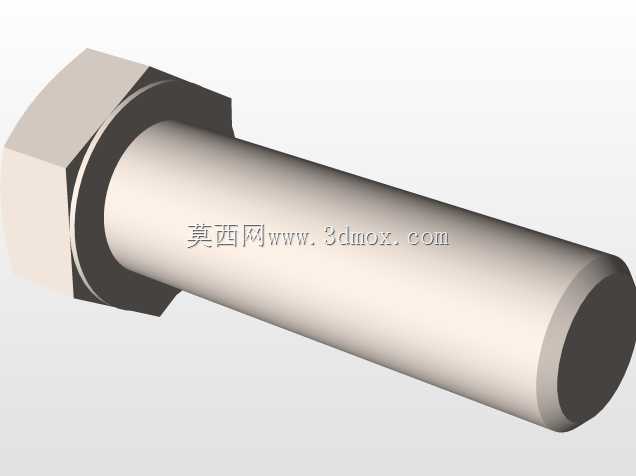

　　关于安装边界与尺寸适配，这款联轴器的轴孔采用无键槽的光孔配合设计，依靠端面锁紧螺栓的预紧力实现轴与法兰的抱紧固定，适配的轴径范围需要匹配法兰轮毂的内孔直径，安装时不需要在轴上加工键槽，降低了轴的加工成本，也避免了键槽带来的轴截面应力集中问题。安装过程中允许的径向偏差、角向偏差与轴向偏差，都由橡胶块的可变形量决定，相比刚性凸缘联轴器，它不需要严格保证两轴的同轴度，能降低现场安装的调试难度，尤其适合那些机架加工精度一般、长期运行中存在基础沉降的设备场景。法兰盘上的螺栓孔采用均匀圆周布局，螺栓穿过两侧法兰的对应孔位后锁紧，将橡胶块约束在法兰之间的封闭腔体内，能避免橡胶块在高速旋转中受离心力作用脱出，同时端面的螺栓头做了沉台设计，旋转过程中不会产生额外的风阻与安全隐患。

　　从功能特性上看，橡胶材质本身具备良好的阻尼特性，传动过程中能有效吸收主动端的扭矩波动，比如电机启动瞬间的冲击、负载端突然变化的阻力，都能通过橡胶的弹性变形被缓冲，不会直接传递到另一侧的轴系上，能有效保护轴承、齿轮等下游传动部件。同时橡胶材质具备一定的绝缘特性，能切断传动链路中的轴电流，避免轴电流对电机轴承、编码器等精密部件造成电腐蚀，这一点在变频驱动的设备场景中尤为实用。需要注意的是，这类橡胶联轴器的适用环境温度需要控制在橡胶材料的允许范围内，避免长期在高温、油污环境下运行，防止橡胶材料加速老化失去弹性，日常维护中只需要定期检查橡胶块的外观是否存在裂纹、永久变形，不需要额外的润滑保养，维护成本远低于金属弹性元件的联轴器。

　　在三维建模过程中，需要重点还原橡胶块与法兰卡槽的配合关系，法兰盘上的凸台卡槽需要做合理的圆角过渡，避免应力集中导致法兰盘在载荷作用下从卡槽根部断裂，轴孔与法兰端面的垂直度需要严格控制，保证安装后轴系的端面跳动在允许范围内。橡胶块的建模需要考虑实际装配后的预压缩量，模拟实际装配状态下的变形情况，才能准确核算联轴器的刚度与偏差补偿能力，为后续的选型计算提供准确的模型依据。对于选型人员来说，拿到这类三维模型后，可以直接导入设备的整体装配中，核对安装空间是否足够，轴孔尺寸是否匹配自身的轴系设计，螺栓锁紧位置是否存在干涉，不需要重新测绘建模，能大幅缩短设备设计的周期。
