轻量化优化设计飞机拍式轴承支架结构

　　在航空机载传感配套组件的安装场景中，这类拍式轴承支架承担着核心的载荷传递与部件定位作用，日常运行中需要承接传感器组件的自重载荷，同时抵消飞行过程中产生的振动、加速度冲击载荷，还要保证长期交变应力作用下的结构疲劳寿命，避免安装位置出现偏移导致传感数据采集失真。很多同类型支架在初始设计阶段往往优先考虑结构强度冗余，采用实心等截面结构，虽然能满足载荷要求，但会带来不必要的重量增加，对于航空类应用场景而言，每一克的重量冗余都会直接影响整机的载荷分配与燃油效率，因此针对这类安装支架的轻量化优化是结构设计中非常务实的方向。

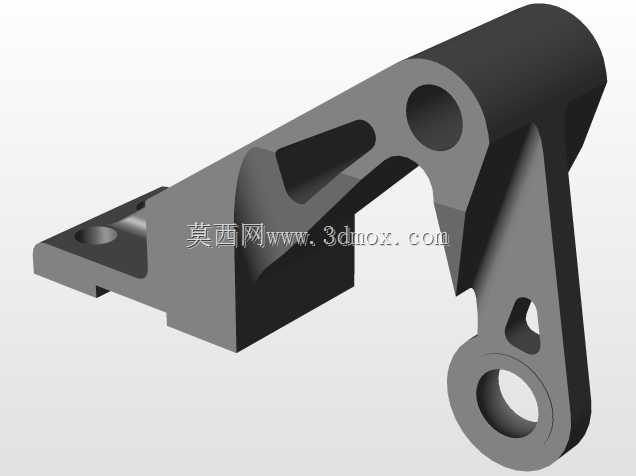

　　这次的支架结构设计，核心思路是在保证结构刚性与强度裕度的前提下，通过拓扑优化的方式去除非承载区域的多余材料，最终实现整体重量较初始实心方案降低32%的优化效果。从结构形态来看，支架上部设置了两个对称的安装孔位，用于和机载安装基座进行螺栓固定，孔位周边做了局部加厚处理，避免螺栓预紧力作用下出现局部压溃变形，安装面的平面度公差控制在合理区间，保证装配后结合面没有间隙，减少振动传递过程中的松动风险。支架下部的环形轴承安装位，内孔尺寸匹配对应规格的轴承外圈，孔壁做了等厚度的加强设计，保证轴承压装后不会出现孔位变形，同时环形结构的过渡区域做了大圆弧顺滑处理，避免应力集中导致的疲劳裂纹萌生。

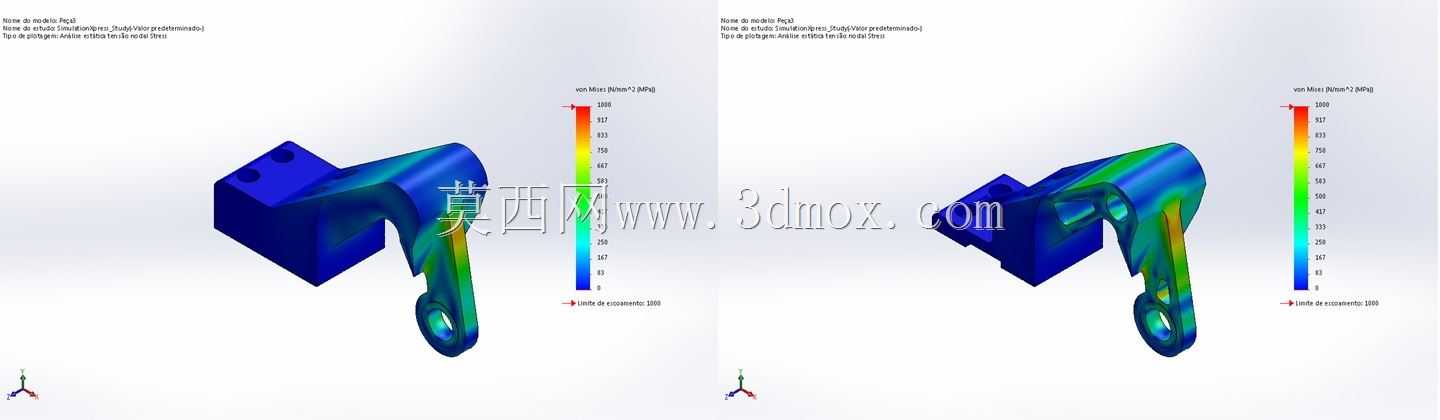

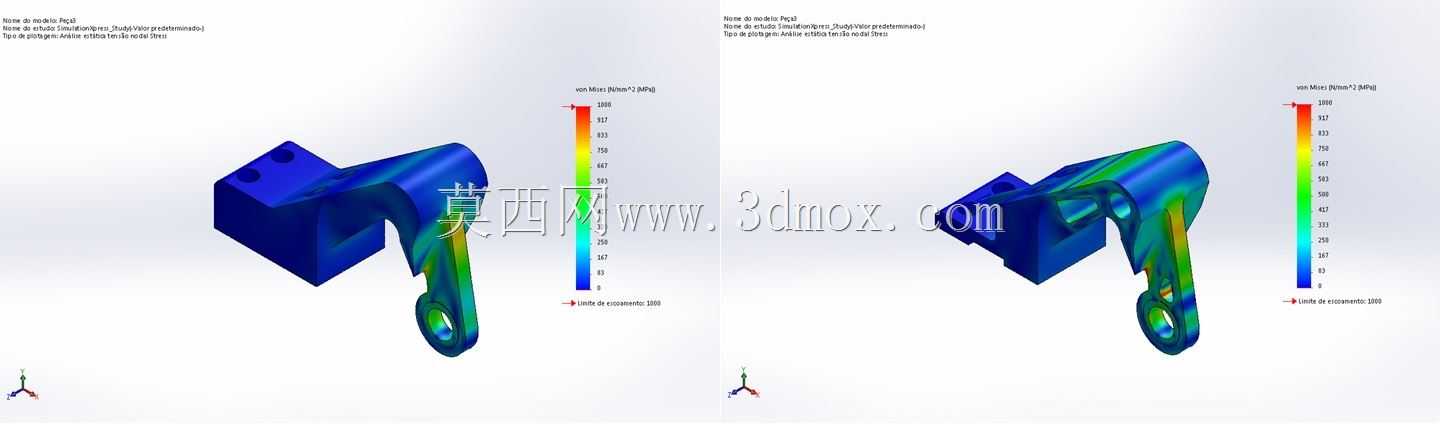

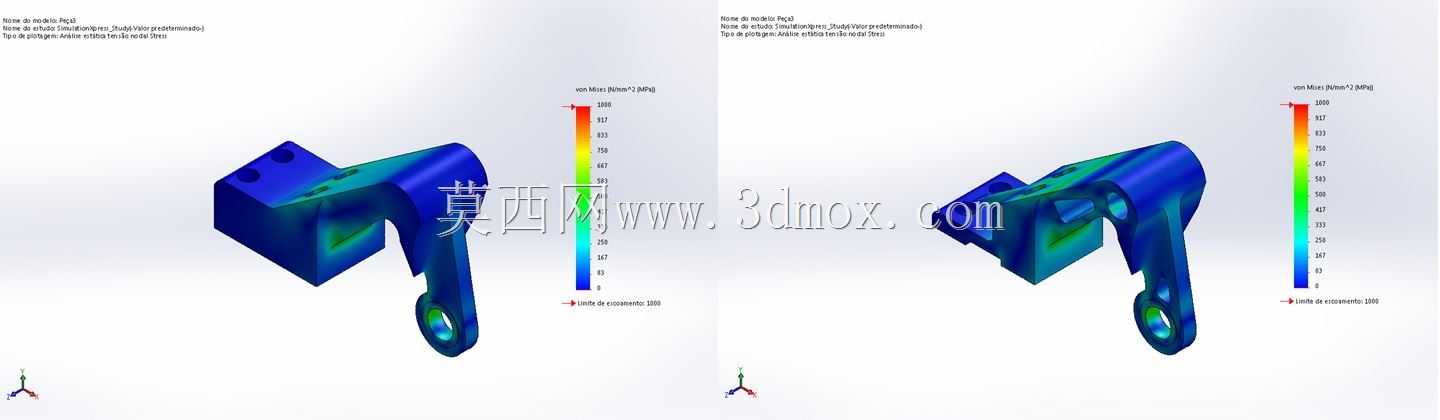

　　从受力路径来看，优化后的结构材料完全沿着主应力迹线分布，从上部安装孔到下部轴承位的连接臂部分，根据应力云图的分布梯度调整截面厚度，高应力区域保留足够的材料厚度，低应力区域则通过削减壁厚、去除冗余实体的方式减重，从展示的应力分析结果可以看到，整体结构的应力分布非常均匀，没有出现局部应力过高的区域，最大应力值远低于所选材料的屈服强度，保留了足够的安全裕度。在安装边界的设计上，支架的整体外轮廓尺寸充分考虑了周边组件的安装间隙，上部安装孔的孔距符合机载安装基座的通用接口标准，不需要额外做转接件就可以直接装配，下部轴承位的轴向长度也匹配配套轴承的宽度，装配后轴承的轴向定位可靠，不会出现窜动问题。

　　实际应用中，这类支架除了航空传感组件的安装场景，也可以适配其他对重量控制有严格要求的精密设备轴承安装场景，比如高速自动化检测设备的传感组件安装、轻量化工业机器人的末端执行器轴承定位等。设计过程中没有采用复杂的异形曲面结构，所有的壁厚过渡都做了工艺性优化，不管是采用机加工方式还是金属3D打印方式都可以顺利加工，不需要额外设计特殊工装，加工后的表面处理也可以按照常规的金属零件工艺执行，不会因为结构优化带来额外的制造成本上升。在振动工况的适配性上，优化后的结构固有频率避开了机载设备的常用振动频率区间，不会在运行过程中产生共振问题，配合安装面的防松设计，可以长期保持安装精度，减少后期的维护校准频次。
