铣床尾座顶尖锁紧支撑机构

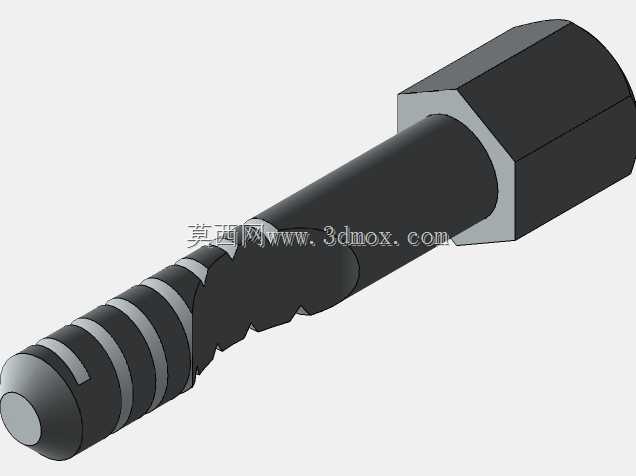

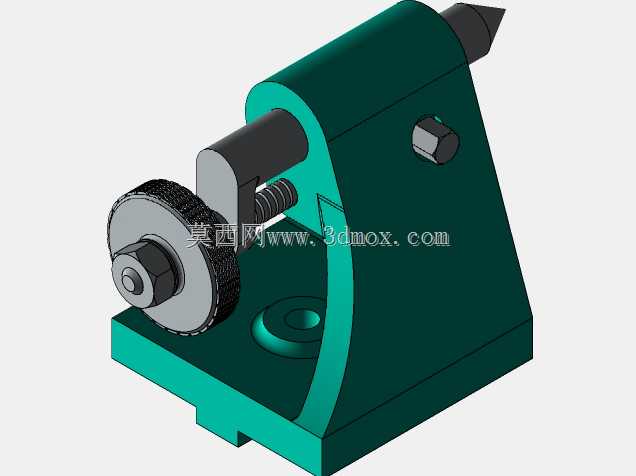

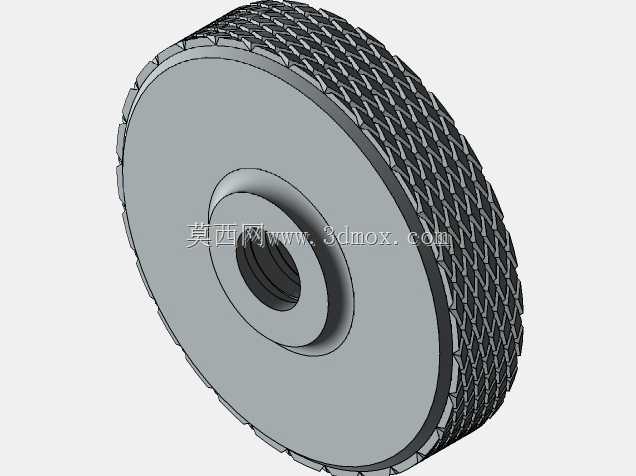

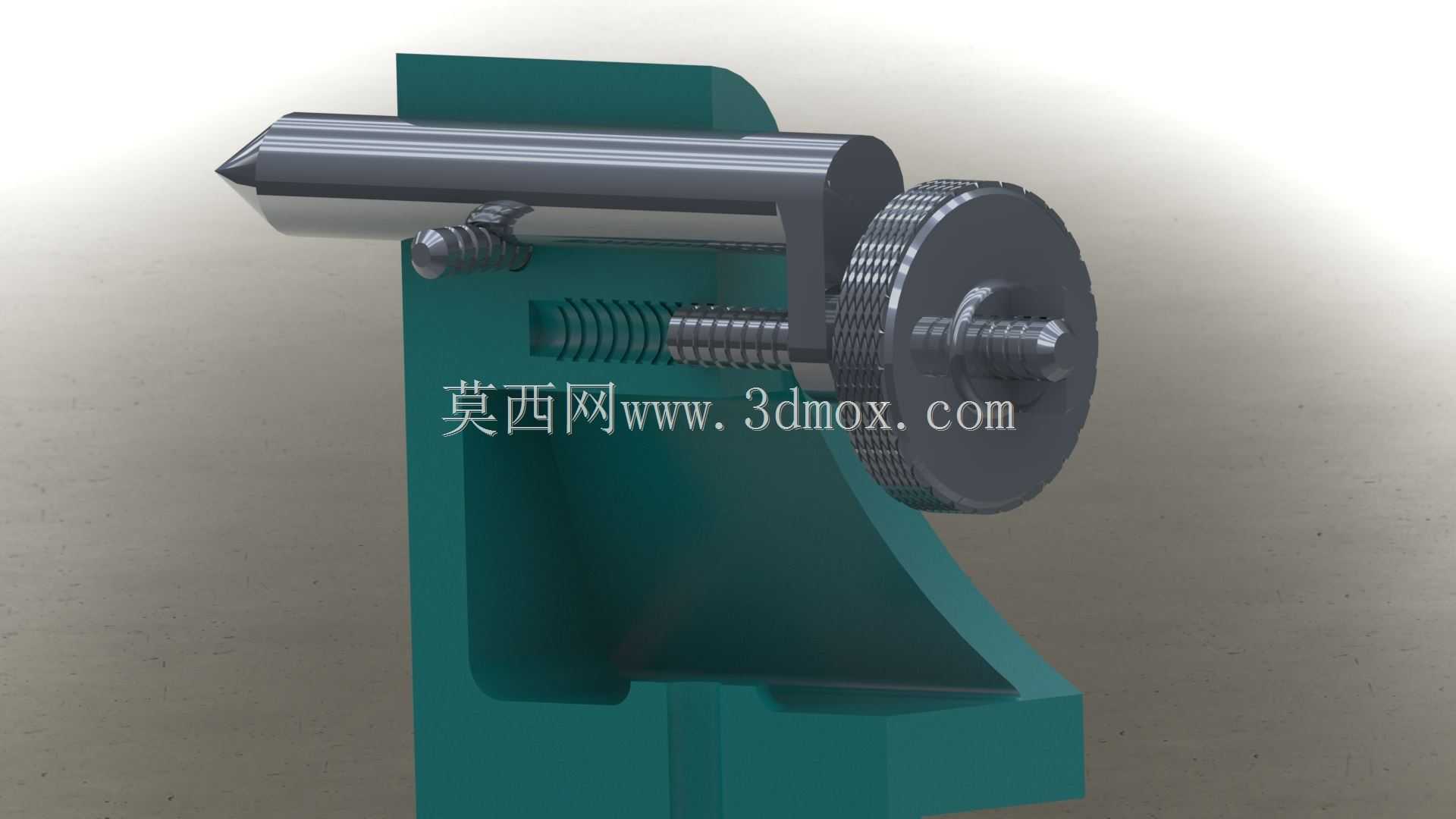

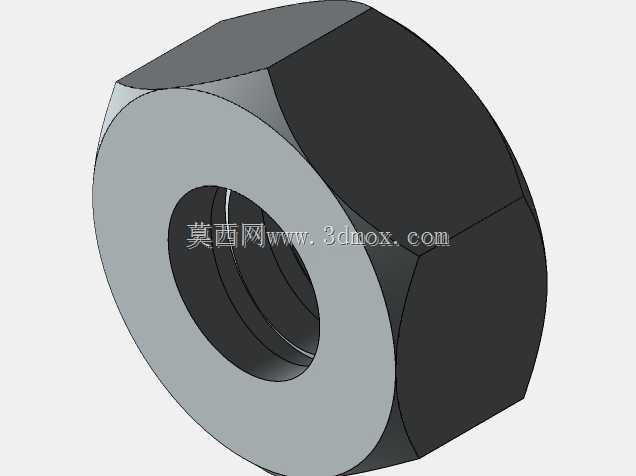

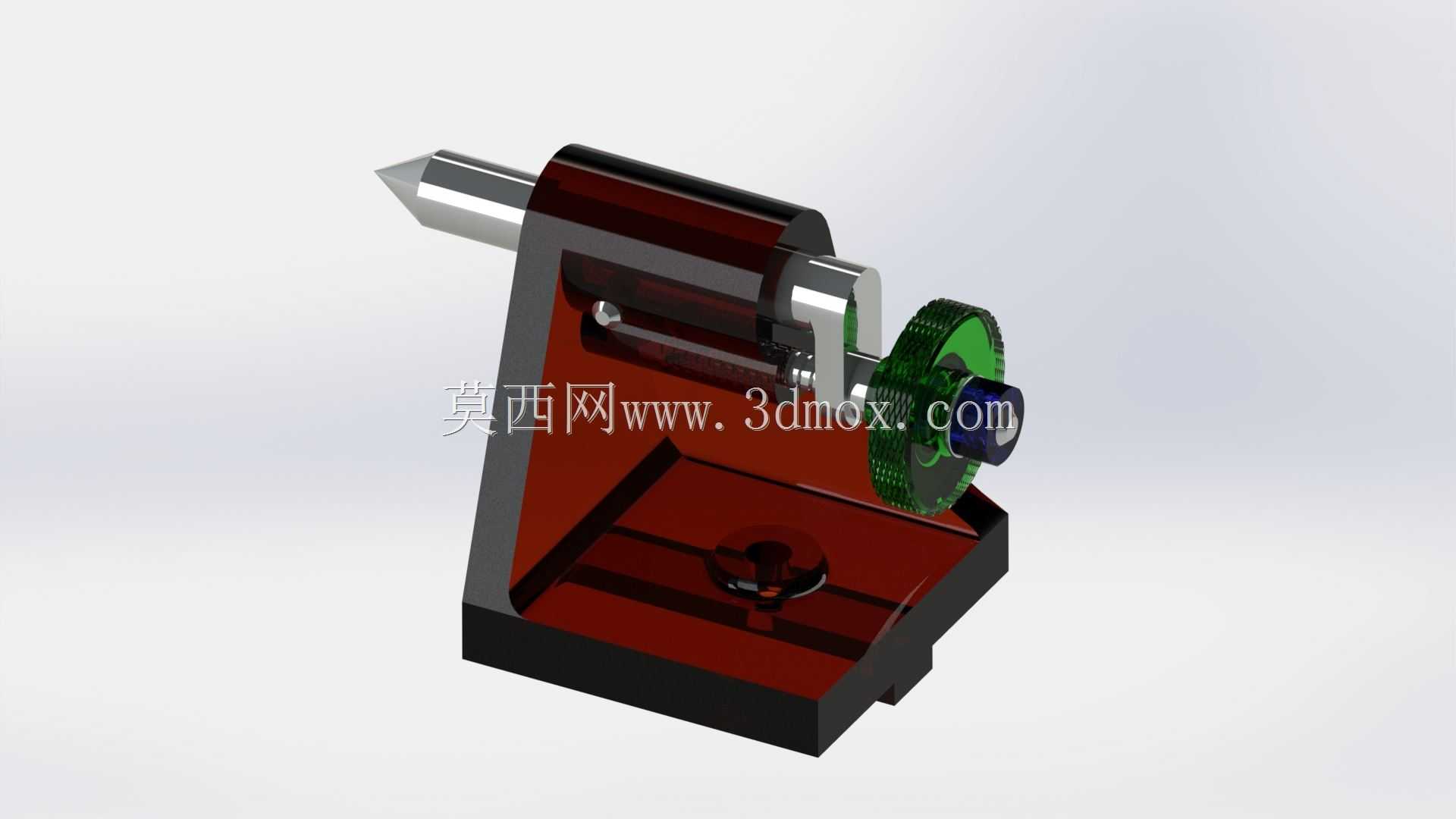

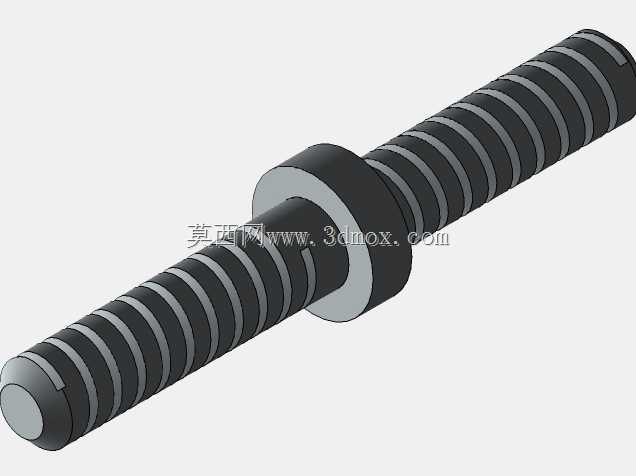

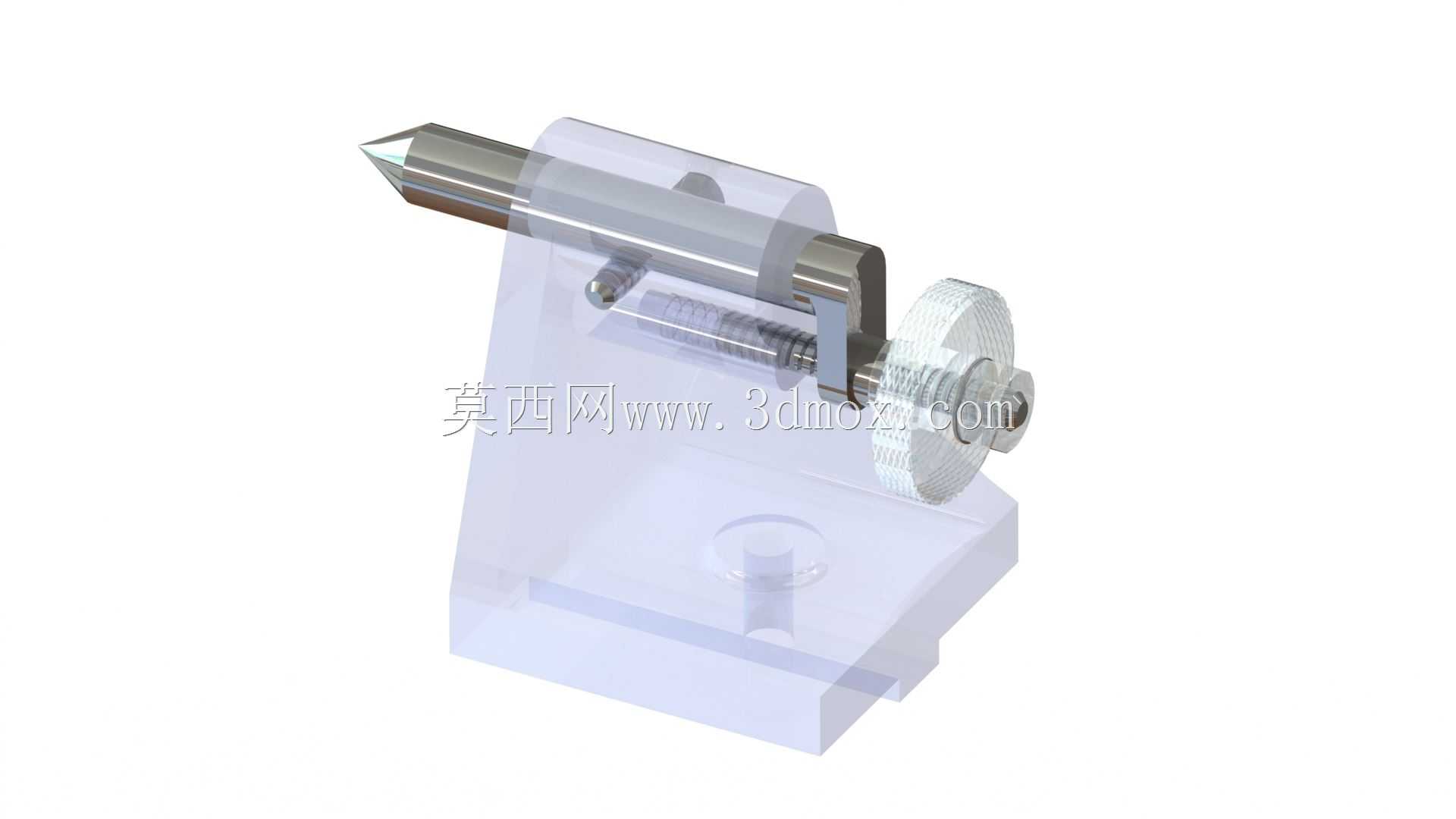

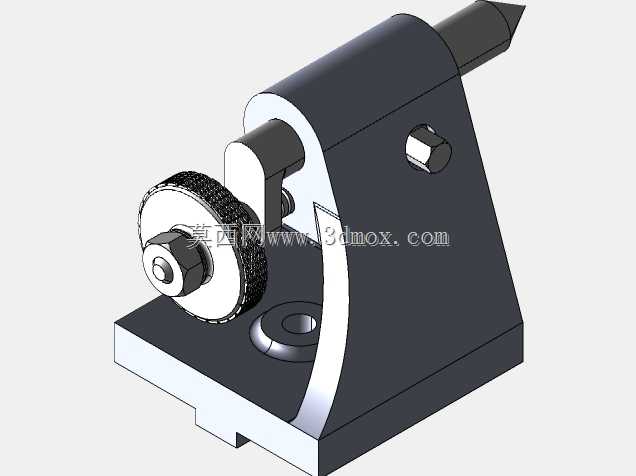

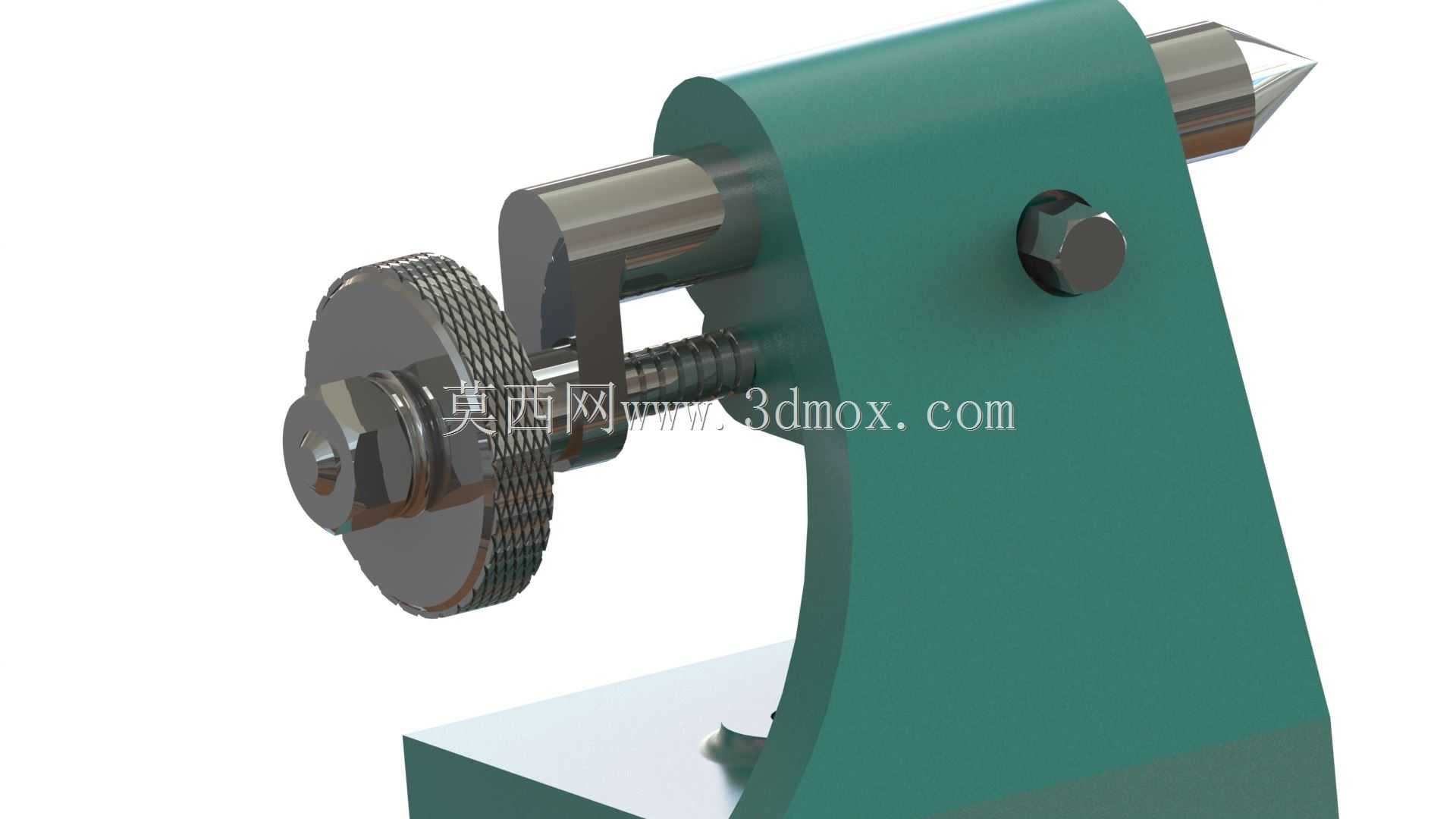

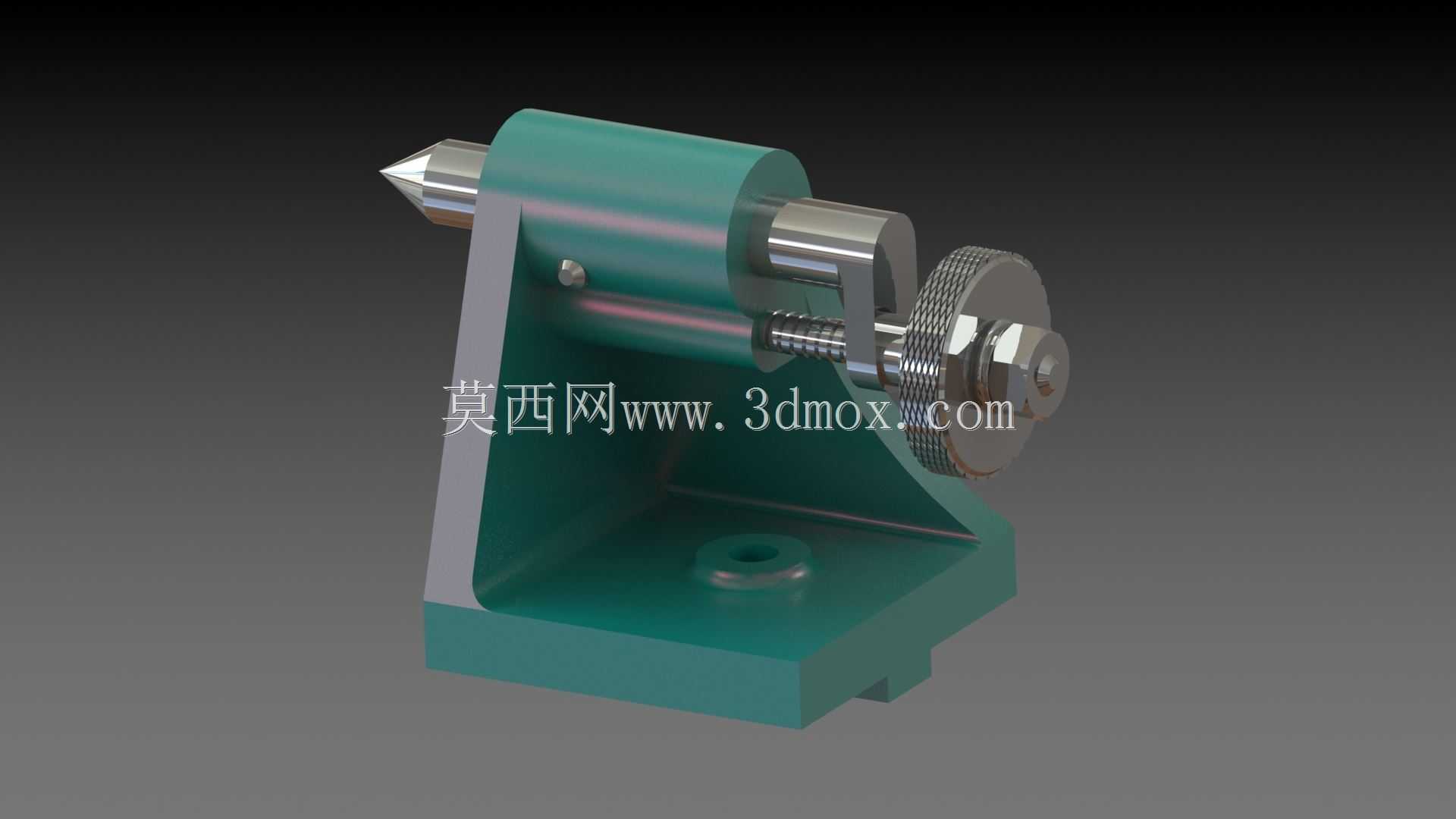

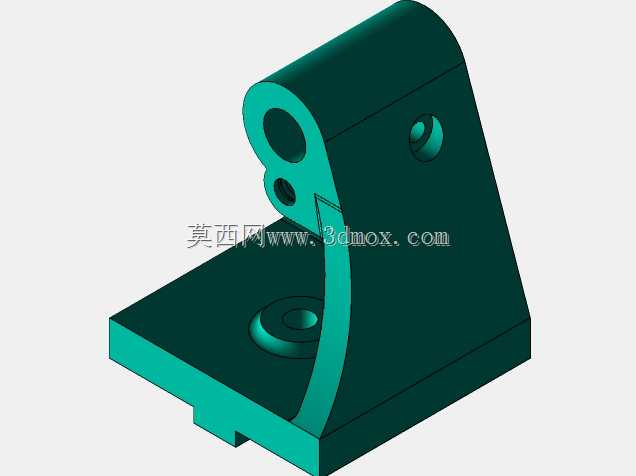

铣床尾座是铣削加工场景中不可或缺的配套工装部件，主要应用于卧式铣床、万能工具铣床等设备的长轴类、套类工件装夹工序，与铣床主轴端的卡盘、顶尖配合形成双顶尖装夹体系，解决细长工件单端夹持时易出现的挠度变形、回转振颤问题，保障铣削键槽、平面、成型面时的加工精度与装夹稳定性。在实际生产场景中，该尾座可适配不同长度的轴类零件加工，当工件长度超出卡盘单端夹持的稳定范围时，尾座顶尖伸出抵紧工件端面的中心孔，为工件提供可靠的回转支撑，避免加工过程中工件甩动、偏斜，尤其在小批量多品种的机加工车间、工装维修工位，这类尾座可灵活调整位置，适配不同规格工件的装夹需求。从功能特性来看，该尾座集成了顶尖伸缩调节、位置锁紧两大核心功能：前端的莫氏锥度顶尖可通过尾部的手轮带动丝杆传动实现轴向伸缩，适配不同长度工件的顶紧需求，手轮旁的滚花锁紧螺母可在顶尖位置调整到位后锁死丝杆，避免铣削过程中受切削力冲击出现顶尖后退、工件松动的问题；侧面的紧固螺钉用于锁紧顶尖套筒，进一步提升装夹刚性，底座上的安装孔可通过T型螺栓与铣床工作台的T型槽配合，实现尾座在工作台长度方向的位置调整与固定。设计思路上，该尾座采用L型一体式铸造基座，基座底部设置与铣床工作台槽型匹配的定位凸台，保障安装时的位置精度，同时加大底座与工作台的接触面积，提升整体支撑稳定性；支撑臂与底座采用加强筋过渡结构，抵消顶紧工件时产生的倾覆力矩，避免尾座受力变形；丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，配合锁紧机构可实现双重锁止，适配大切削量的粗加工场景；顶尖采用标准莫氏锥度安装，可根据加工需求更换不同规格的顶尖、钻夹头等附件，拓展尾座的使用场景。外形尺寸与安装边界方面，该尾座整体高度适配中小型铣床的工作台中心高，底座宽度与工作台T型槽间距匹配，安装时无需额外改造工作台，顶尖的最大伸缩行程可覆盖常规长度范围的轴类零件装夹，锁紧手轮的操作空间预留充足，操作人员在设备旁即可快速完成顶尖伸缩、锁紧、尾座固定等操作，不会与铣床的主轴、刀架等运动部件产生干涉，整体结构紧凑，安装调试便捷，可快速投入生产使用。
