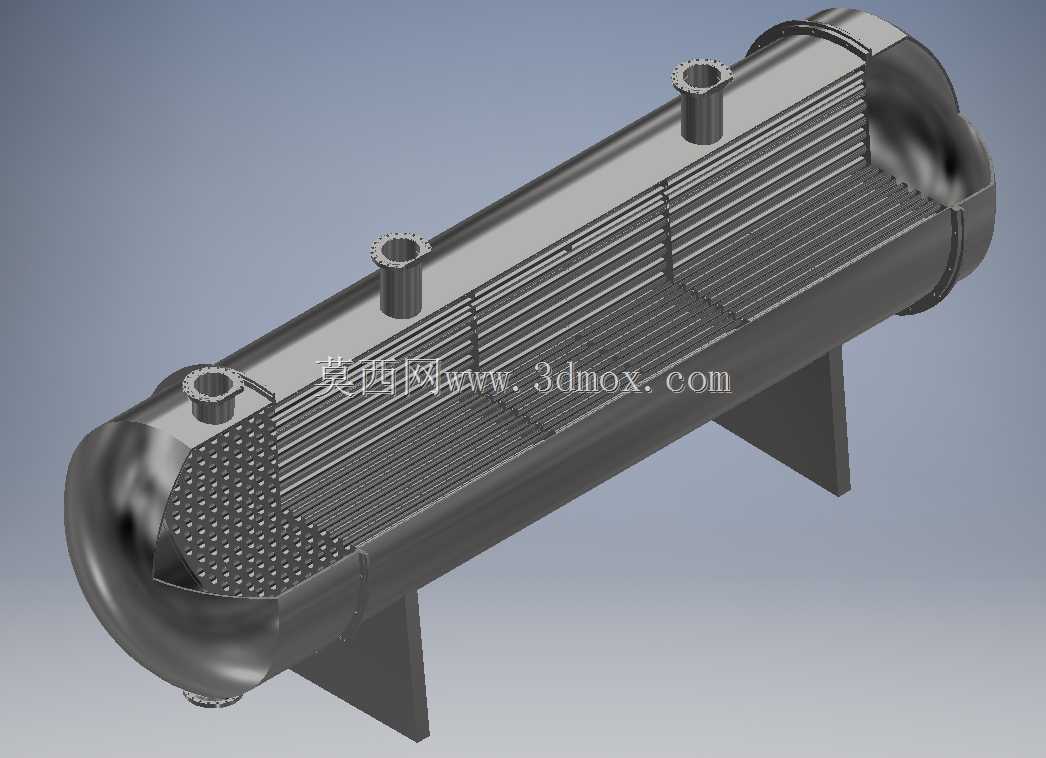

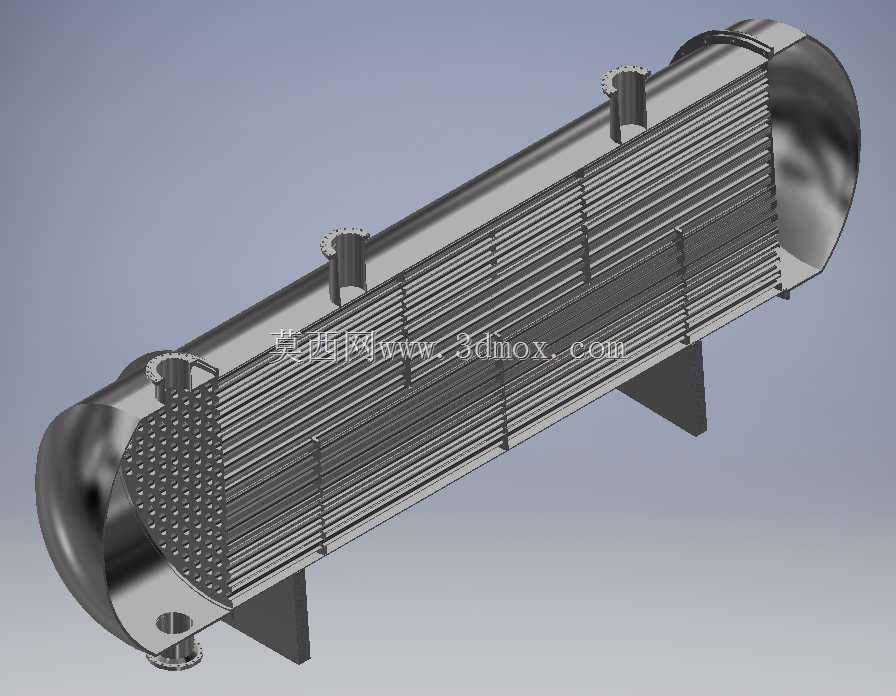

管壳式卧式热交换器内部结构展示

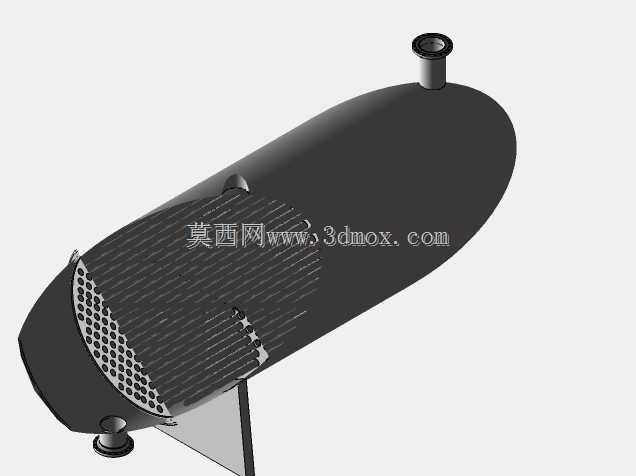

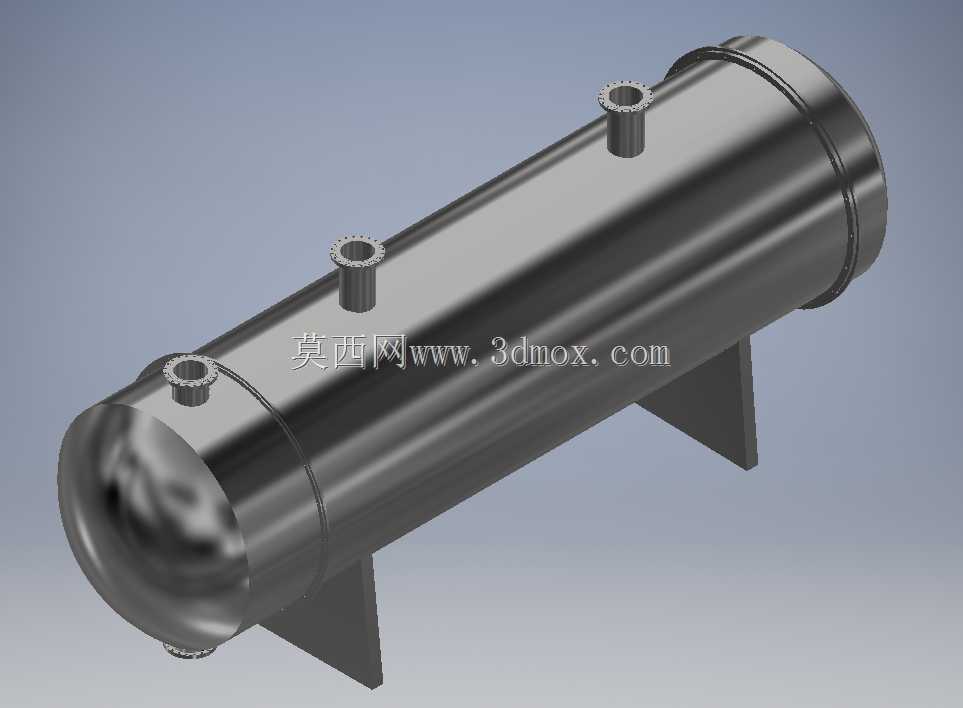

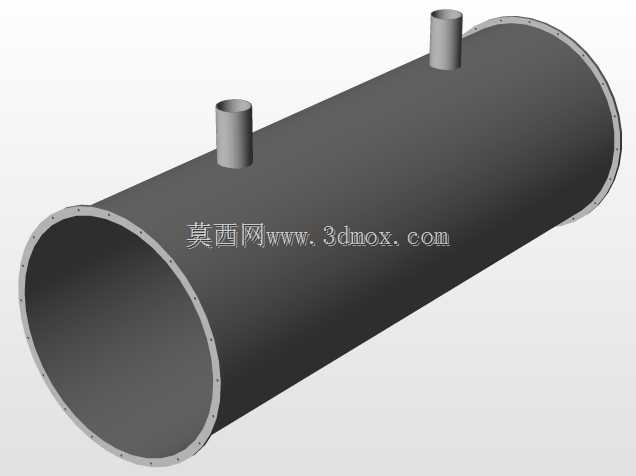

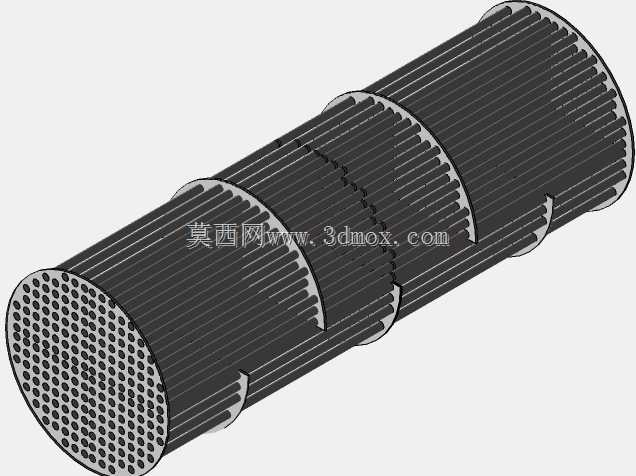

这款管壳式卧式热交换器，是工业生产领域应用极为广泛的间壁式换热设备，可适配化工、暖通、能源、食品加工等多场景的热量传递需求，能够在两种存在温度差的流体之间实现高效热量传递，既可以完成工艺介质的加热、冷却、冷凝、蒸发等处理工序，也可用于余热回收场景，将生产过程中废弃的流体热量转移至待加热介质，降低生产过程的能耗水平。设备采用卧式布置结构，整体为长筒形承压壳体结构，底部设置两个对称的鞍式支撑支座，可直接固定于混凝土基础或钢制安装平台上，安装时需预留足够的轴向热膨胀补偿空间，避免设备运行过程中因温度变化产生的热应力损坏壳体与连接管路。壳体顶部均匀布置三个介质接管，分别对应不同程数的流体进出接口，两端采用标准椭圆形封头结构，封头与壳体之间采用法兰连接形式，方便后期拆开设备进行管束清理、检修与更换作业。设备内部核心换热组件为密集排布的换热管束，管束两端固定在管板上，管板上的管孔采用高精度排布设计，保证每根换热管的安装位置精度，同时在壳程内部设置多块折流板，既可以对换热管束起到支撑作用，避免管束在流体冲击下产生振动变形，也可以引导壳程流体按照设计路径流动，提升壳程流体的湍流程度，大幅提升整体换热效率。设计过程中充分考虑不同工况的适配性，管程与壳程可分别适配不同压力、不同腐蚀特性的流体介质，接管位置的排布充分考虑现场管路连接的操作空间，避免相邻管路出现安装干涉，壳体外表面预留了保温层安装空间，可根据使用需求加装保温材料减少热量散失。设备的整体结构设计兼顾换热效率与运行可靠性，内部管束的排布经过流场仿真优化，可有效降低壳程流体的流动阻力，减少输送流体的动力消耗，同时支撑结构的强度经过校核，可满足满水状态下的承重需求与运行过程中的振动载荷要求，封头处的密封结构采用成熟的密封形式，可在设计压力范围内保证设备无泄漏运行，适配长期连续生产的工况需求。
