工业输送用带弯板托架V2型10B-1滚子链条

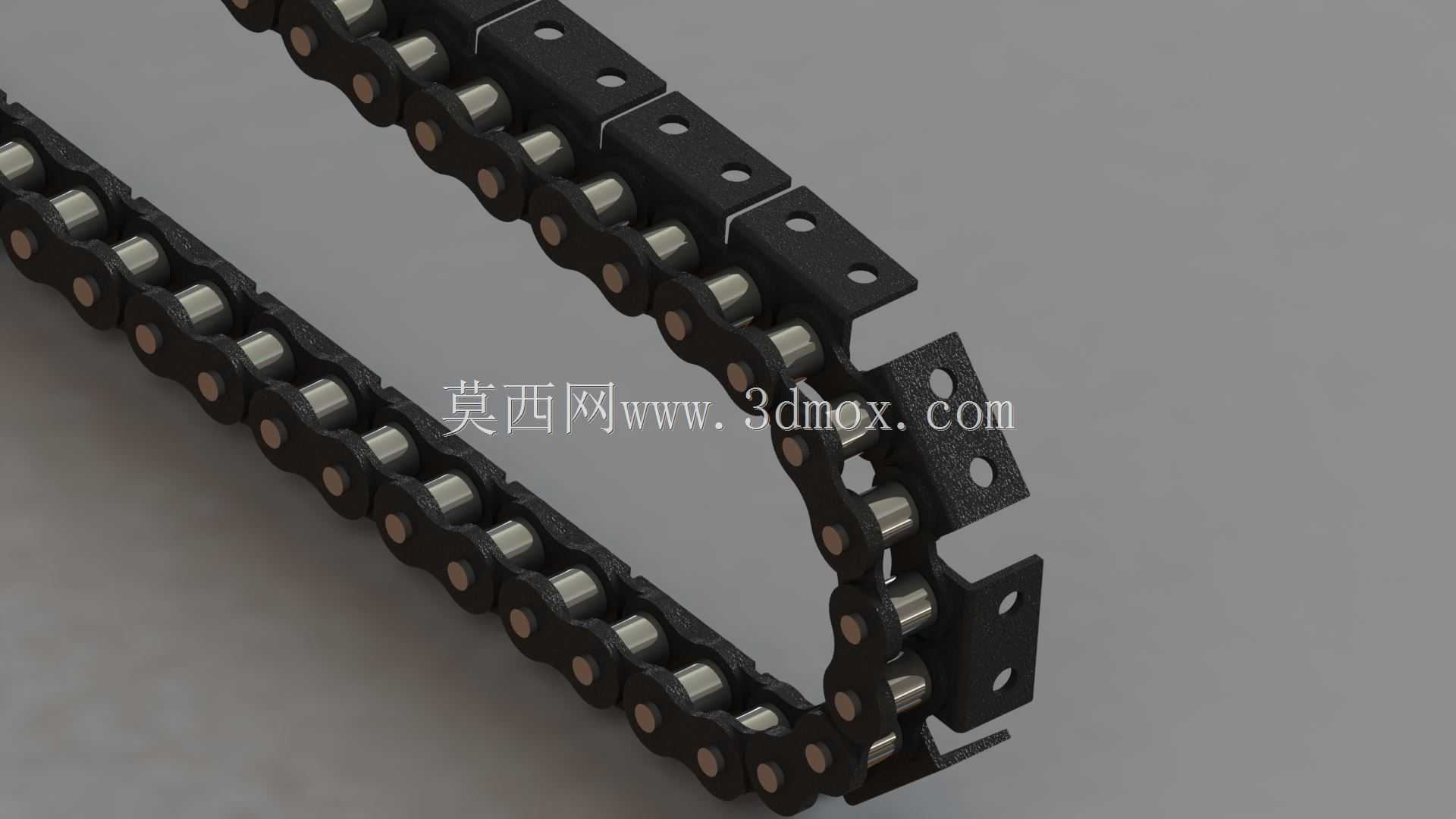

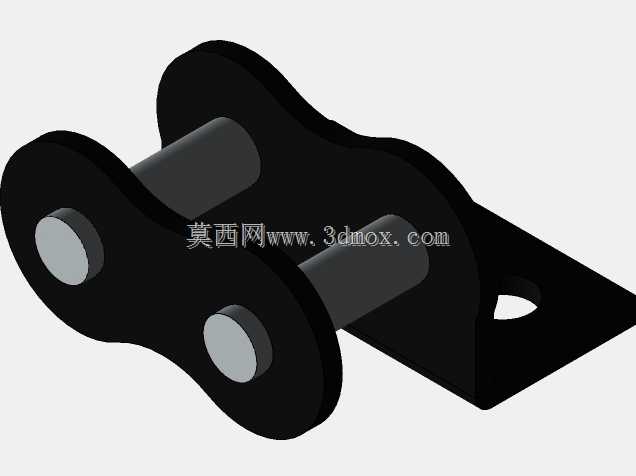

这款带托架的10B-1链条属于短节距精密滚子输送链范畴，主要应用在轻工包装、食品输送、电子元器件组装流水线、小型物料垂直提升以及自动化工位转运等场景中，区别于普通传动用滚子链，其外侧延伸的弯板托架可直接承托小型工件、工装治具或者输送载具，无需额外加装附件即可完成物料的同步输送，大幅简化输送线的整体结构设计。在实际设备运行中，链条既承担传动系统的动力传递作用，又通过外侧的安装托架直接承载输送物料，单节弯板上预留的两个安装孔可适配不同规格的载具固定需求，孔位间距与链条节距保持严格的比例匹配，避免运行过程中载具出现偏摆、卡滞的问题。设计过程中严格遵循10B系列链条的标准节距参数，链板、滚子、销轴的配合公差控制在精密传动要求范围内，保证链条与标准链轮啮合顺畅，运行过程中无跳齿、异响问题；外侧弯板托架采用与外链板一体化折弯成型的结构，相比焊接式附件具备更高的连接强度，可承受持续往复运行下的交变载荷，不会出现附件脱落、变形的问题。从安装边界来看，链条整体宽度在标准10B-1单排链基础上仅增加弯板的外伸厚度，可适配常规的链条导轨、张紧机构以及链轮安装尺寸，无需对现有输送线的传动结构做大规模改造即可直接替换使用；弯板的安装平面与链条运行方向保持平行，固定载具后载具的运行轨迹与链条走向完全一致，在水平直线输送、小角度转弯输送以及短距离垂直提升场景中都能保持稳定的承托状态。日常使用中，该链条可适配常规的链条润滑方式，销轴与套筒之间的间隙预留了润滑脂存储空间，可在长时间连续运行工况下保持较低的磨损速率，延长输送线的维护周期，适配多粉尘、轻度油污的常规工业车间环境，托架表面的平整结构也便于日常清理附着的物料碎屑，不会出现杂物卡入链节间隙导致的运行故障。
