工业级滚筒筛分设备结构设计

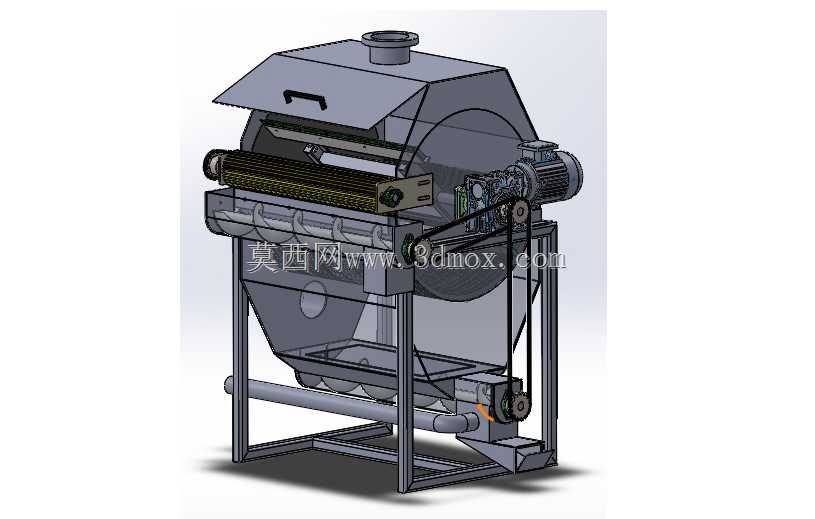

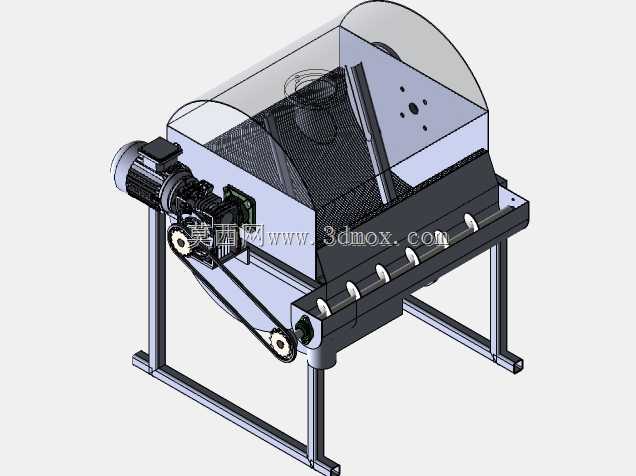

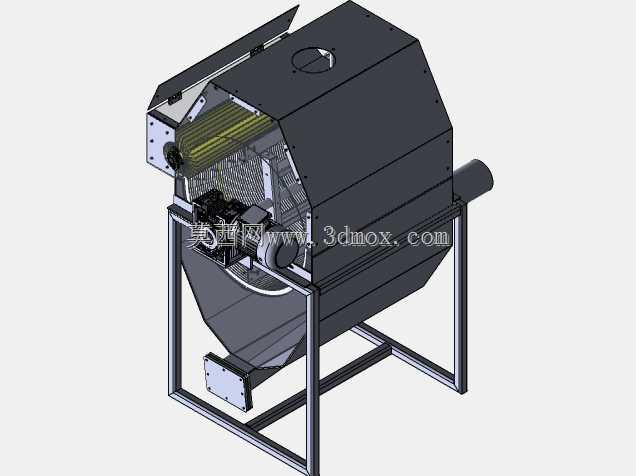

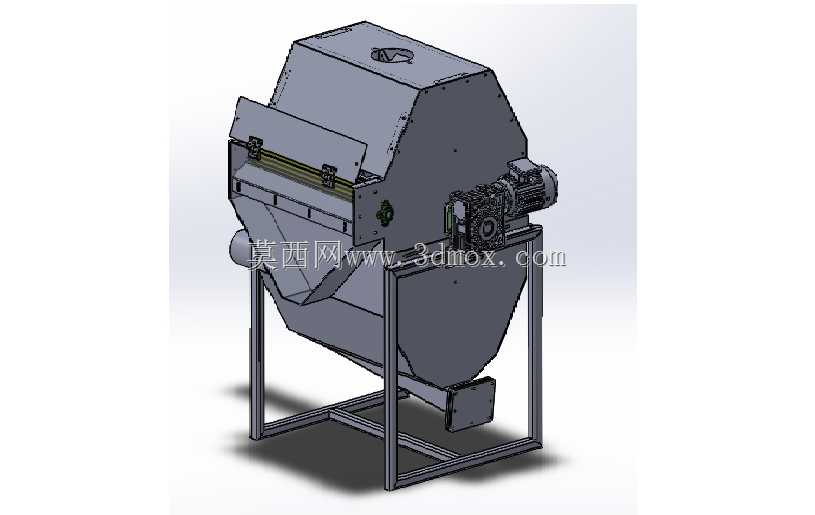

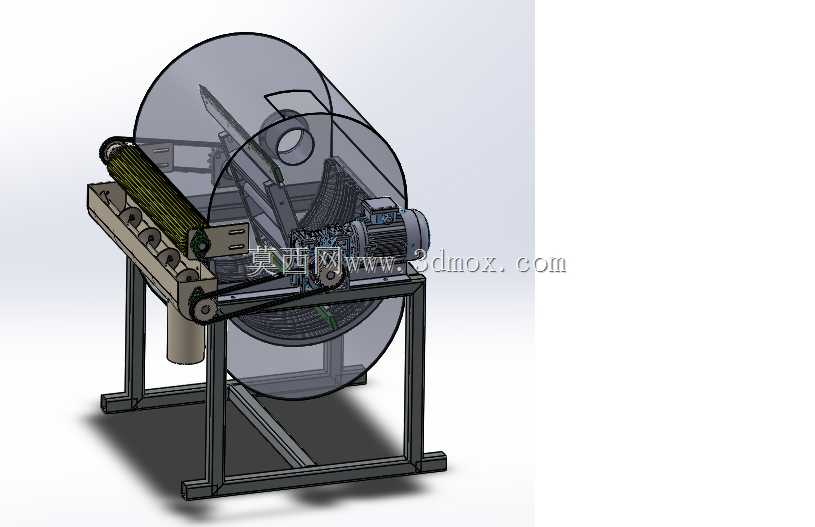

该滚筒筛分设备主要面向矿山砂石分级、粮食清选、建材原料分选、餐厨垃圾固液分离等多场景作业需求，可针对不同粒径的颗粒状、小块状物料完成连续式分级作业，替代传统人工筛分与平面振动筛的部分作业场景，适配中小产能的生产线配套使用，能够在潮湿、多粉尘的复杂工况下保持稳定运行，减少物料卡堵、筛网糊堵的常见作业问题。设备整体采用侧置驱动布局，将减速驱动单元安装在筒体侧方，通过传动结构带动卧式滚筒筒体做定速回转运动，筒体内部设置不同孔径的分段筛网，物料从顶部进料口进入筒体内部后，随筒体回转被不断翻抛、推进，小于对应筛网孔径的物料会透筛落入下方不同的出料斗，大于筛孔尺寸的物料则沿筒体倾斜角度从末端出料口排出，一次性完成多粒径等级的物料分选，作业过程连续无间断，筛分效率远高于同功率的平面筛分设备。设计过程中充分考虑了日常运维的便捷性，筒体上方设置可快开的检修翻盖，无需完全拆解设备即可完成内部筛网更换、卡堵物料清理作业，翻盖与筒体之间采用密封胶条压合结构，避免筛分过程中粉尘外溢，适配环保作业要求。底部采用方管焊接一体式机架，机架底部设置水平可调支撑脚，可根据安装场地的地面平整度调整设备水平度，无需额外浇筑复杂的安装基础，降低现场安装的施工成本；机架整体做了加强筋布局设计，可承受筒体满负荷运转时的动载荷，避免长期运行出现机架变形、焊缝开裂的问题。侧置的驱动单元与筒体之间设置过载保护结构，当筒体内部进入大块硬质异物卡滞时，可自动切断动力传递，避免驱动电机、传动部件因过载损坏。设备的外形尺寸适配常规车间的进门、吊装通道要求，整体重心落在机架支撑范围内，吊装转运时无需额外做配重平衡，安装时仅需预留进料、出料的对接空间，以及侧方驱动单元的散热、检修空间即可，可直接对接上游的皮带输送机、螺旋喂料设备，下游可配套皮带机、料仓完成分选后物料的转运存储，整体结构紧凑，无需占用过大的生产场地空间。筒体的倾斜角度可根据物料特性做小范围调整，针对流动性差的潮湿物料可适当增大倾斜角度提升物料推进速度，针对易筛分的干性物料可减小倾斜角度延长物料在筒内的停留时间，提升筛分精度，适配不同物料的筛分作业需求。
