双层剪叉式液压升降作业平台结构

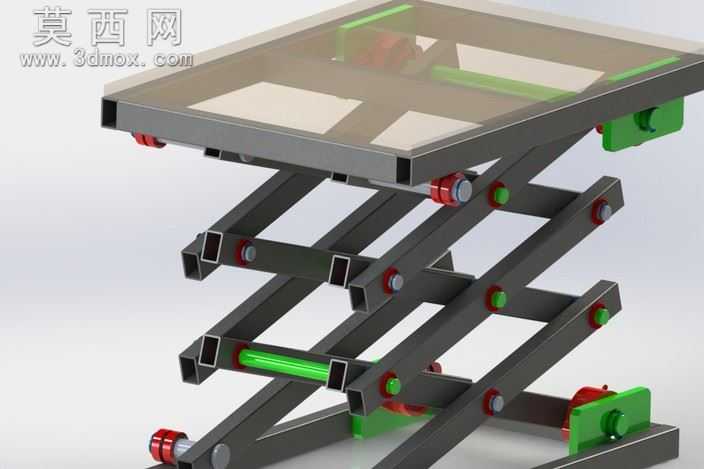

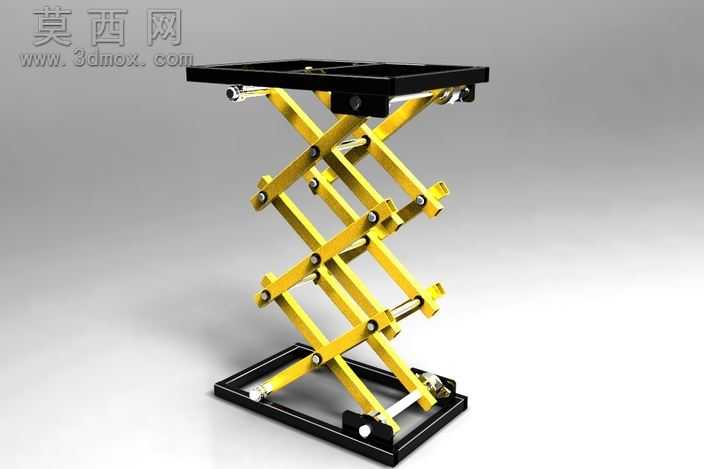

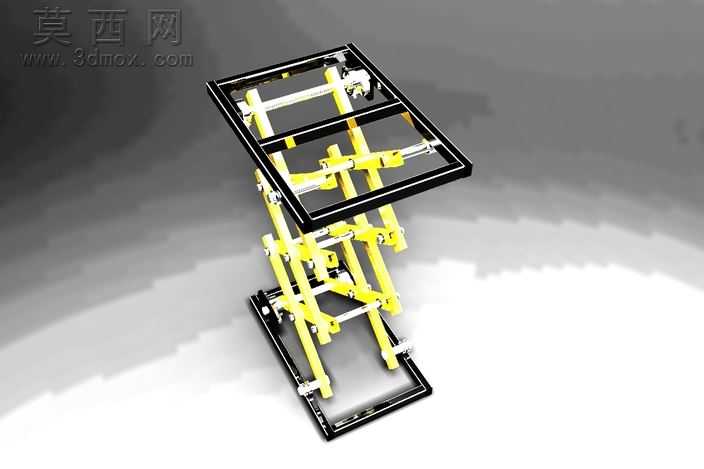

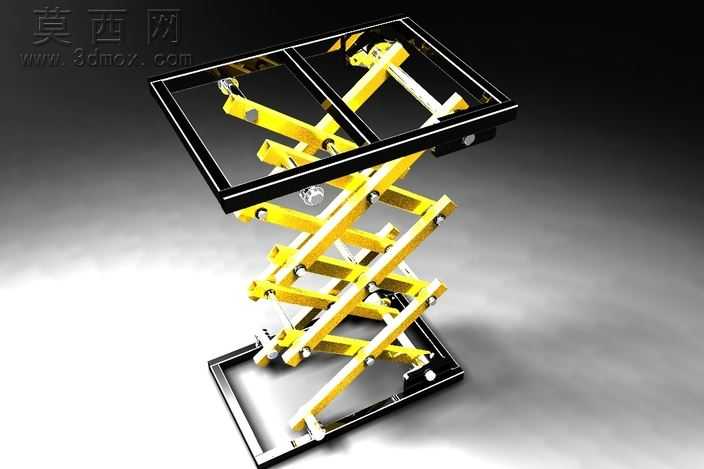

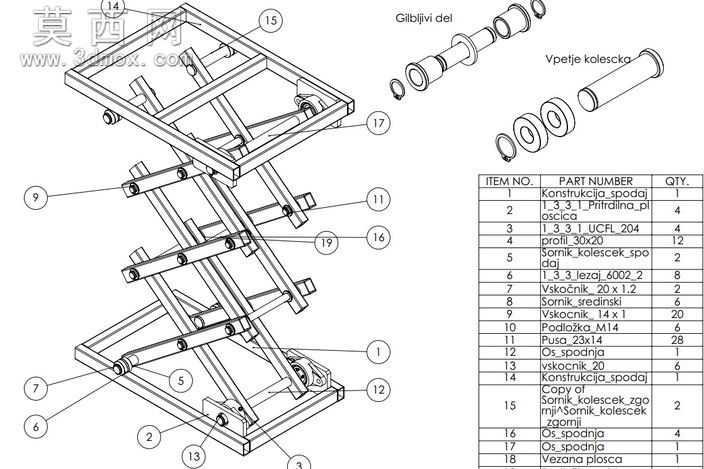

本模型为双层剪叉式升降作业平台，整体采用SolidWorks完成全参数化三维建模，所有零件均按实际机械加工工艺要求设计尺寸与装配公差，建模过程中对剪叉臂、铰接销轴、上下安装平台、驱动安装座等核心零件逐一建模，通过同轴、重合、平行等标准装配约束完成整体组装，可完整还原设备的真实装配关系。模型渲染阶段对不同部件赋予了对应材质属性：上下承载平台采用磨砂金属材质模拟工业钢板的哑光质感，剪叉臂采用深灰喷塑金属材质还原设备的工业涂装效果，铰接销轴处采用亮面金属材质体现机加工零件的光洁度，驱动部件的绿色护罩采用工程塑料材质，透明的平台上盖则赋予半透明亚克力材质，通过光影调整清晰展现内部的铰接结构与驱动组件布局，整体渲染效果贴近真实工业设备的外观质感。结构设计上采用双层剪叉的剪臂布局，相比单层剪叉结构可在收拢尺寸更小的前提下实现更大的升降行程，多组铰接点均配置轴套结构降低转动磨损，剪臂采用矩形空心型钢截面，在保证整体结构强度、抗扭抗弯性能的同时有效降低设备自重，平台边缘设置有缓冲挡边结构，底部与顶部的驱动安装座预留了标准液压油缸的安装接口，本模型未包含油缸部件，使用者可根据实际载荷需求选配对应参数的液压驱动元件完成动力匹配。设计思路围绕简易实用的加工需求展开，整体结构无复杂异形零件，所有钣金件、机加工件均可通过常规的剪板、折弯、铣削、钻孔工艺完成加工，普通机械加工场景即可完成整机制作，无需特殊定制的非标零件，铰接点采用标准销轴连接，拆装维护便捷，可根据实际使用需求调整剪臂长度、平台尺寸来适配不同的载荷与升降高度要求，可作为小型物料举升、工位作业升降台的设计参考方案，模型附带STEP/IGES通用格式文件，可兼容多数三维CAD软件打开编辑，方便使用者在此基础上进行二次修改与方案优化。
