简单零件级进冲压模具结构设计

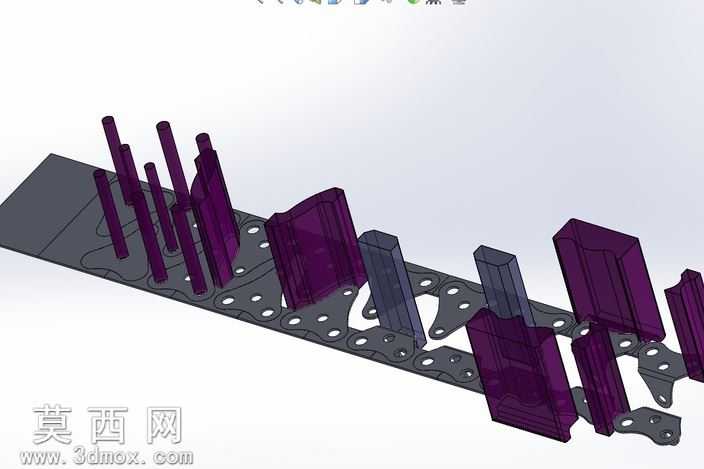

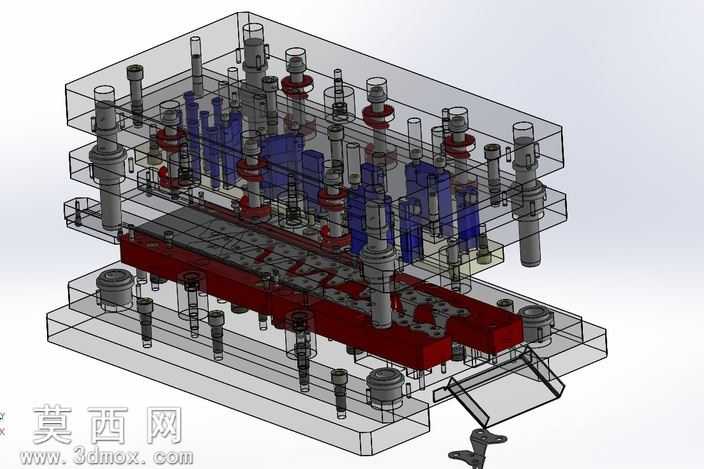

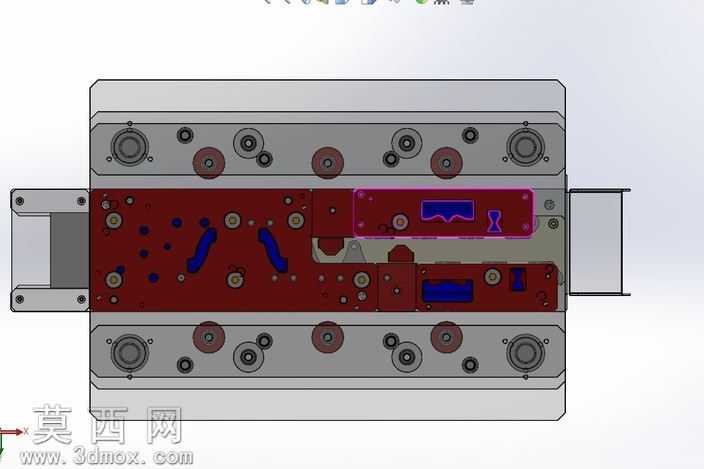

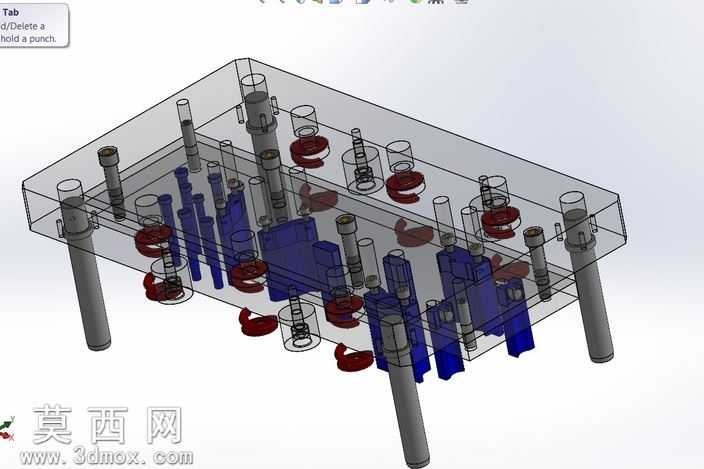

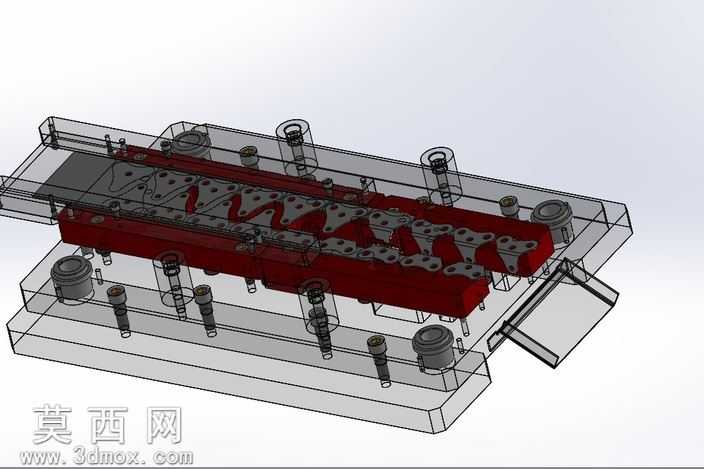

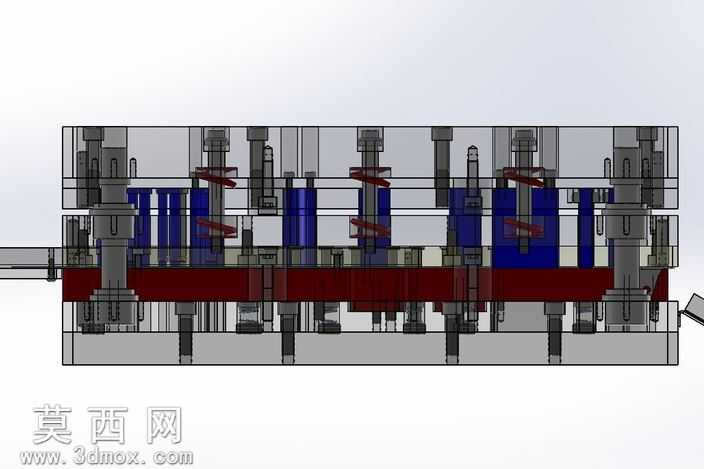

本套级进模三维模型针对简单五金零件的连续冲压加工需求设计，采用多工位级进模的经典层叠式结构布局，完整还原了冷冲压级进模的上下模座、凸模固定板、卸料板、凹模固定板、导向组件、弹性卸料元件等核心结构。建模过程中严格遵循冷冲模设计规范，对每一组凸凹模的配合间隙、导柱导套的同轴度、卸料弹簧的排布位置都做了精准的参数化建模，不同功能的零件采用差异化的材质渲染区分：上下模座采用灰铸铁质感渲染，呈现模具基座的厚重稳固特性；凸模、凹模等工作零件采用合金工具钢的金属亮面质感，突出刃口零件的高硬度加工属性；弹性元件采用聚氨酯橡胶的半透明深色质感，卸料板、固定板等结构件采用中碳钢的哑光金属质感，通过分层半透明的爆炸视图呈现方式，清晰展示了模具闭合冲压过程中各层零件的配合关系。该级进模整合了冲裁、弯曲两个核心冲压工序，在一套模具上完成零件的外形落料、型孔冲切、局部弯曲成型，工位排布遵循连续冲压的工序顺序逻辑，条料沿送料方向逐步进给，依次完成各工位加工后直接得到成型零件，无需后续二次冲压工序，大幅提升简单五金零件的批量加工效率。模型中对导料板、挡料销等定位组件也做了完整建模，保证条料送进过程中的定位精度，避免工位偏移导致的零件报废，同时卸料结构采用弹性卸料设计，既可以在冲压完成后箍住凸模完成卸料，也能在冲压过程中压紧条料，防止薄料冲压过程中出现翘曲变形。整体结构紧凑，各零件无干涉，完全符合实际级进模的生产设计逻辑，可作为冷冲压模具设计的参考案例，帮助设计人员理解多工位级进模的结构排布、工序分配、零件配合的核心设计要点。
