热成型挤出生产线用纵切刀具结构

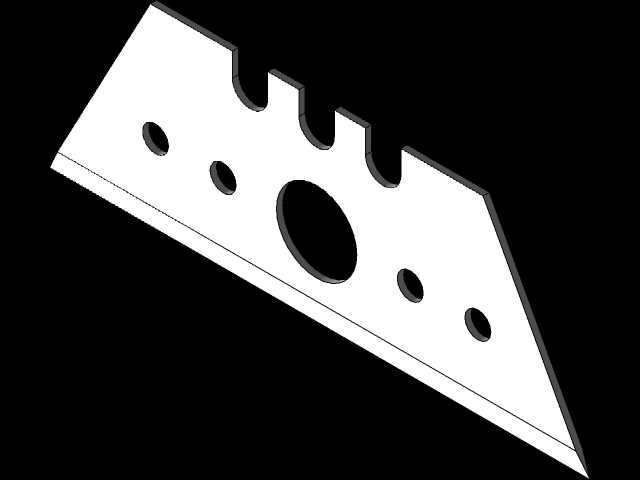

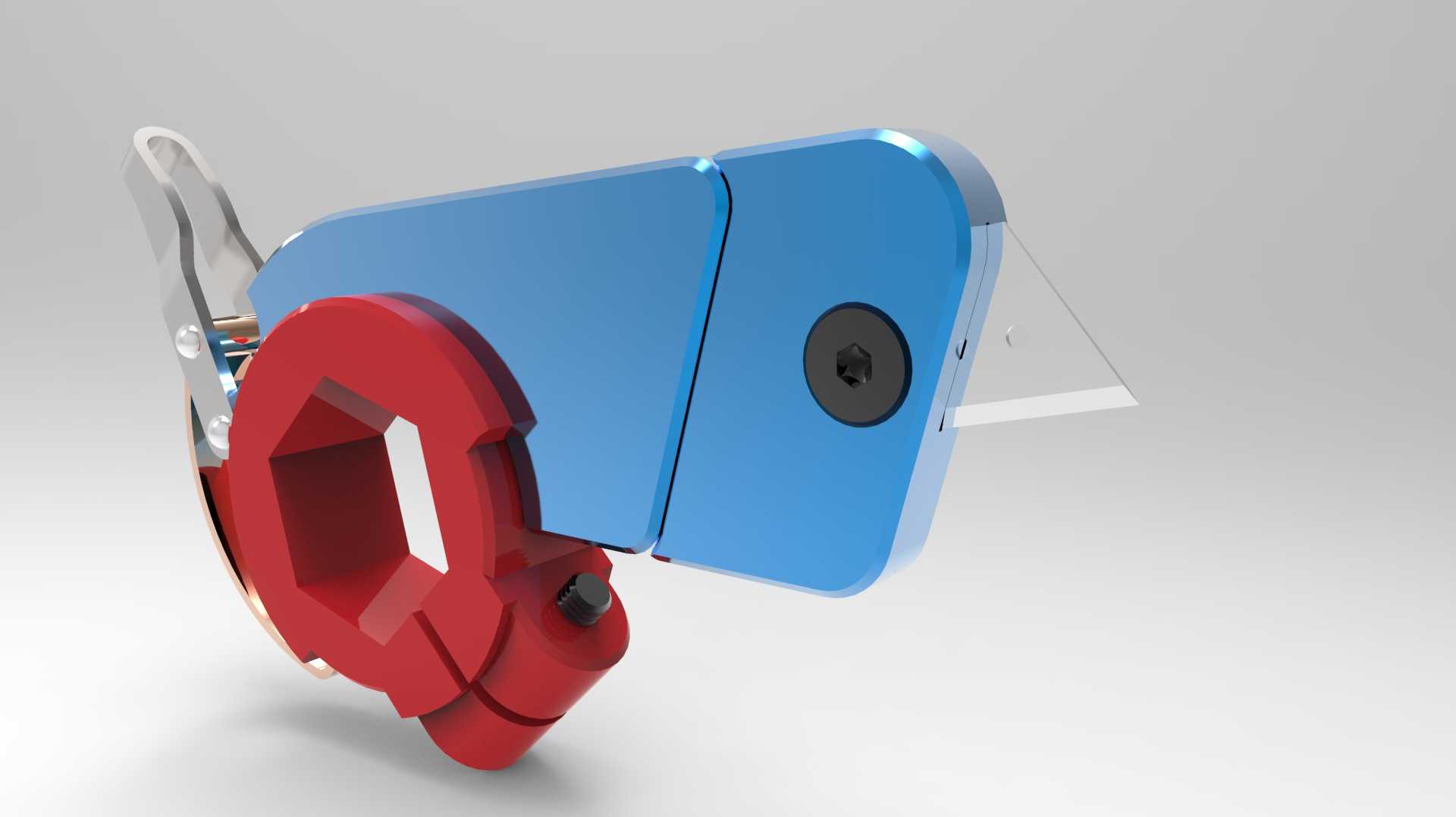

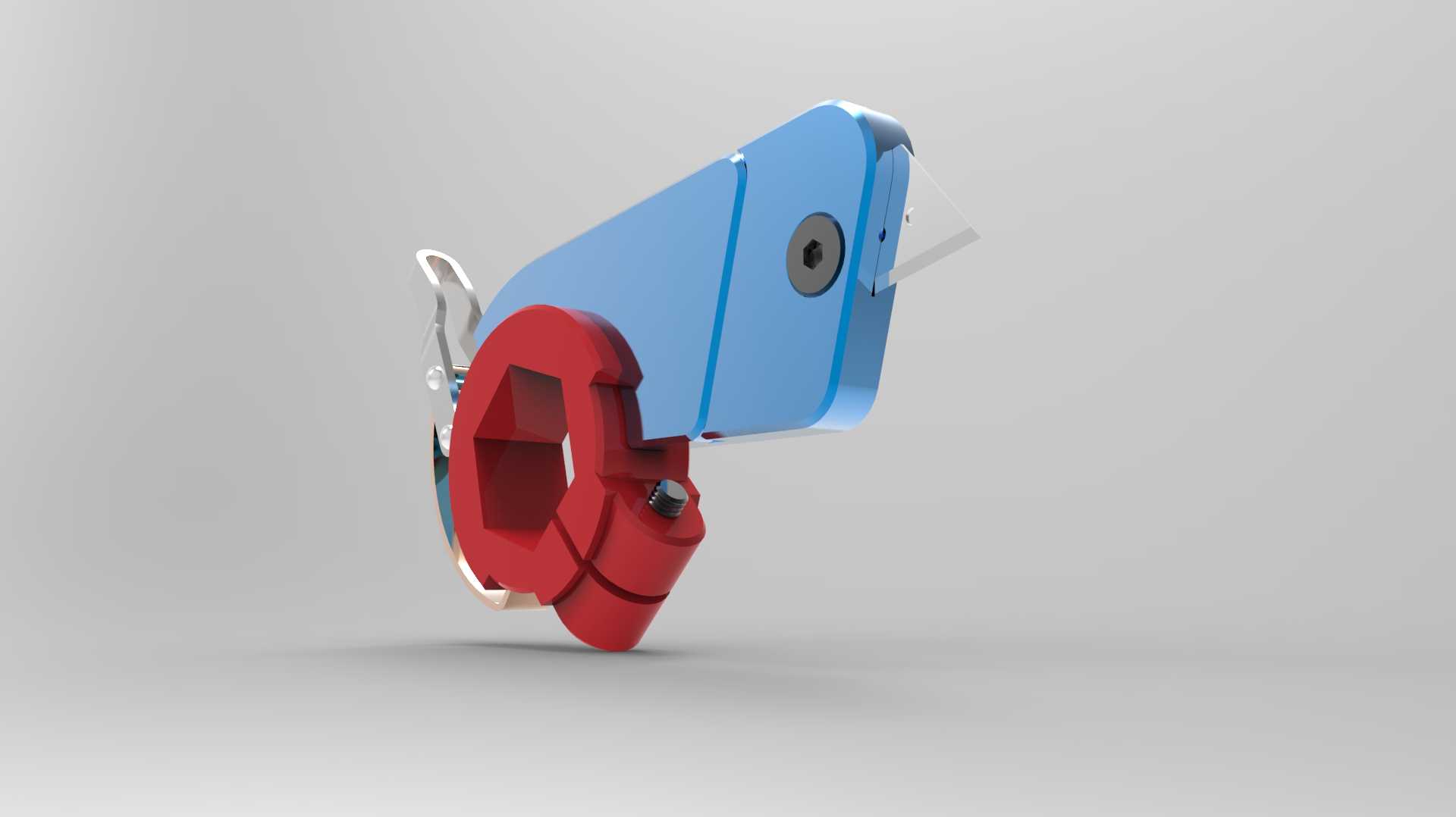

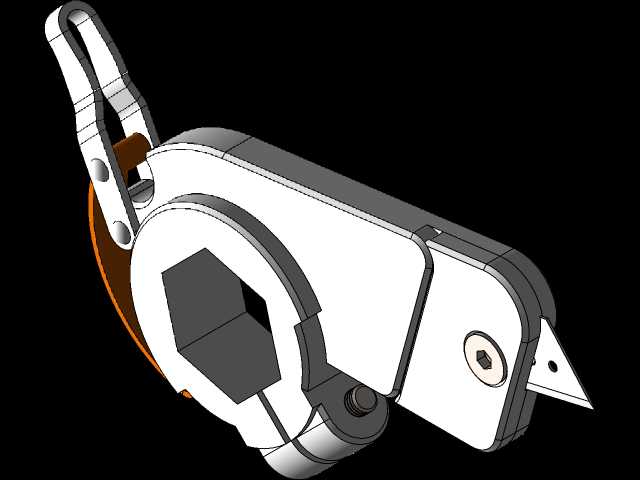

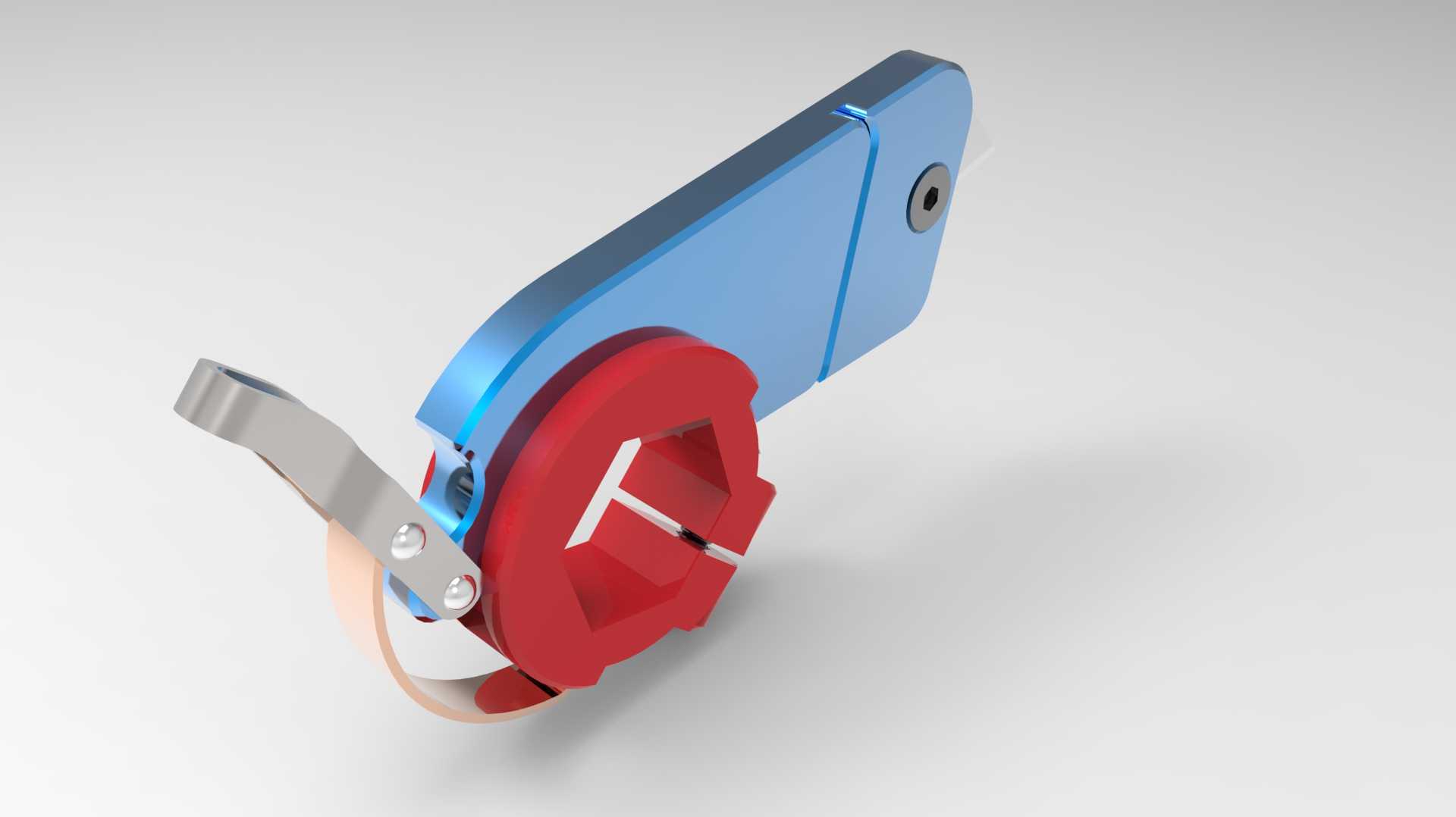

该纵切刀主要应用于热成型挤出塑料板材的连续生产加工场景，在塑料板材挤出成型后的在线裁切工序中承担核心裁切功能，可对连续产出的PP、PE、PVC等各类热塑性塑料板材进行定幅切边、分条裁切作业，适配不同厚度规格的挤出板材生产需求，是塑料挤出成型生产线后段裁切工位的核心功能部件。从实际使用场景来看，该刀具安装在挤出生产线的冷却定型辊组之后、牵引收卷工位之前的裁切机架上，工作时刀架随生产线的幅宽调节机构横向移动，可根据生产需求调整裁切位置，实现不同宽度规格板材的灵活生产。产品采用分体式夹持结构设计，红色的快装夹具部分集成了抱箍式安装结构，可直接卡接在生产线的横向导杆上，无需额外加工安装孔位，调整裁切位置时只需松开夹具上的锁紧螺栓即可快速滑动移位，定位后拧紧螺栓即可完成固定，大幅缩短换产调整的时间。蓝色的刀体部分采用模块化刀座设计，刀片通过侧面的锁紧压块固定在刀座前端，刀片磨损后只需松开压块即可快速更换刀片，无需整体拆卸刀架，降低日常维护的操作难度。刀座内部预留了刀片伸缩调节空间，可根据板材的实际厚度调整刀片的伸出长度，避免刀片伸出过长导致裁切时板材震颤、毛边，或是伸出过浅无法完全切透板材的问题。从安装边界来看，该刀具的夹具抱箍内径适配行业通用的25mm直径横向安装导杆，刀体整体宽度控制在120mm以内，相邻安装的多把纵切刀最小间距可控制在80mm，能够满足窄幅分条生产的安装需求；刀体总高度为95mm，安装后刀片最低点距离安装导杆中心的垂直距离为60mm，适配常规挤出生产线裁切工位的安装空间要求，无需对原有生产线机架进行额外改造即可直接替换安装。设计过程中充分考虑了热成型生产线的高温作业环境，刀架与夹具的接触位置预留了隔热间隙，减少挤出板材的余温传导到夹具锁紧机构，避免长期高温作业导致锁紧螺栓应力松弛、定位偏移的问题；同时刀体的边角位置均做了圆弧过渡处理，避免安装调整过程中锋利边角划伤操作人员，也减少生产过程中剐蹭蹭伤板材表面的概率。刀片采用单面斜刃设计，裁切时刃口与板材移动方向呈微小倾角，相比直刃裁切能够有效降低裁切阻力，减少裁切毛边，提升板材裁切断面的平整度，无需后续进行二次修边处理。
