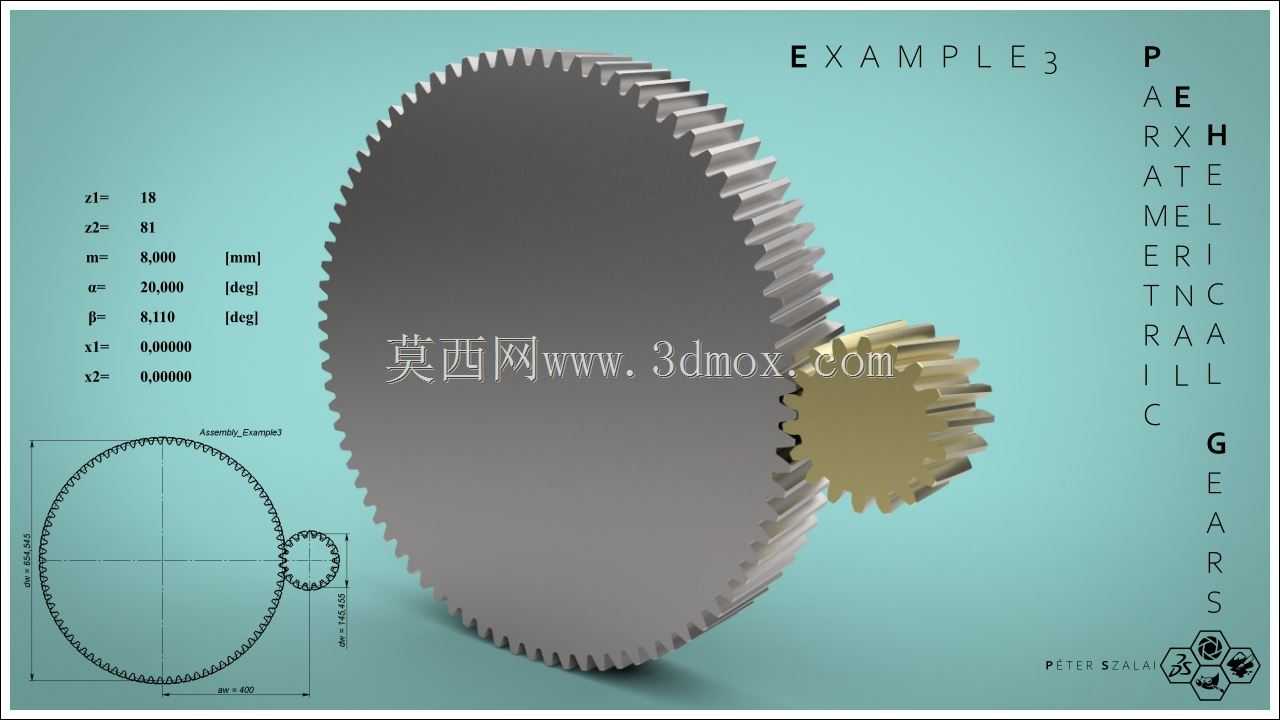

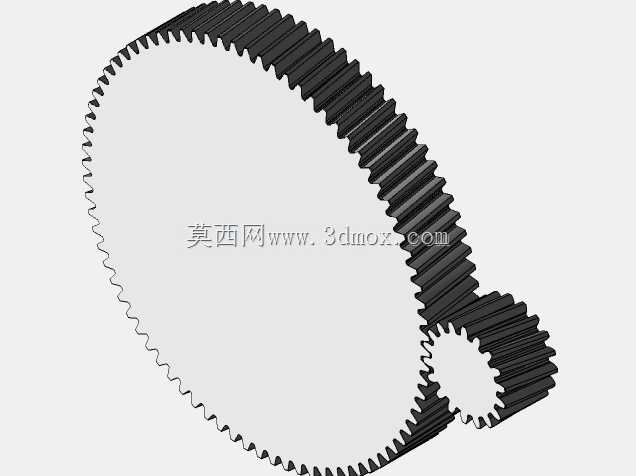

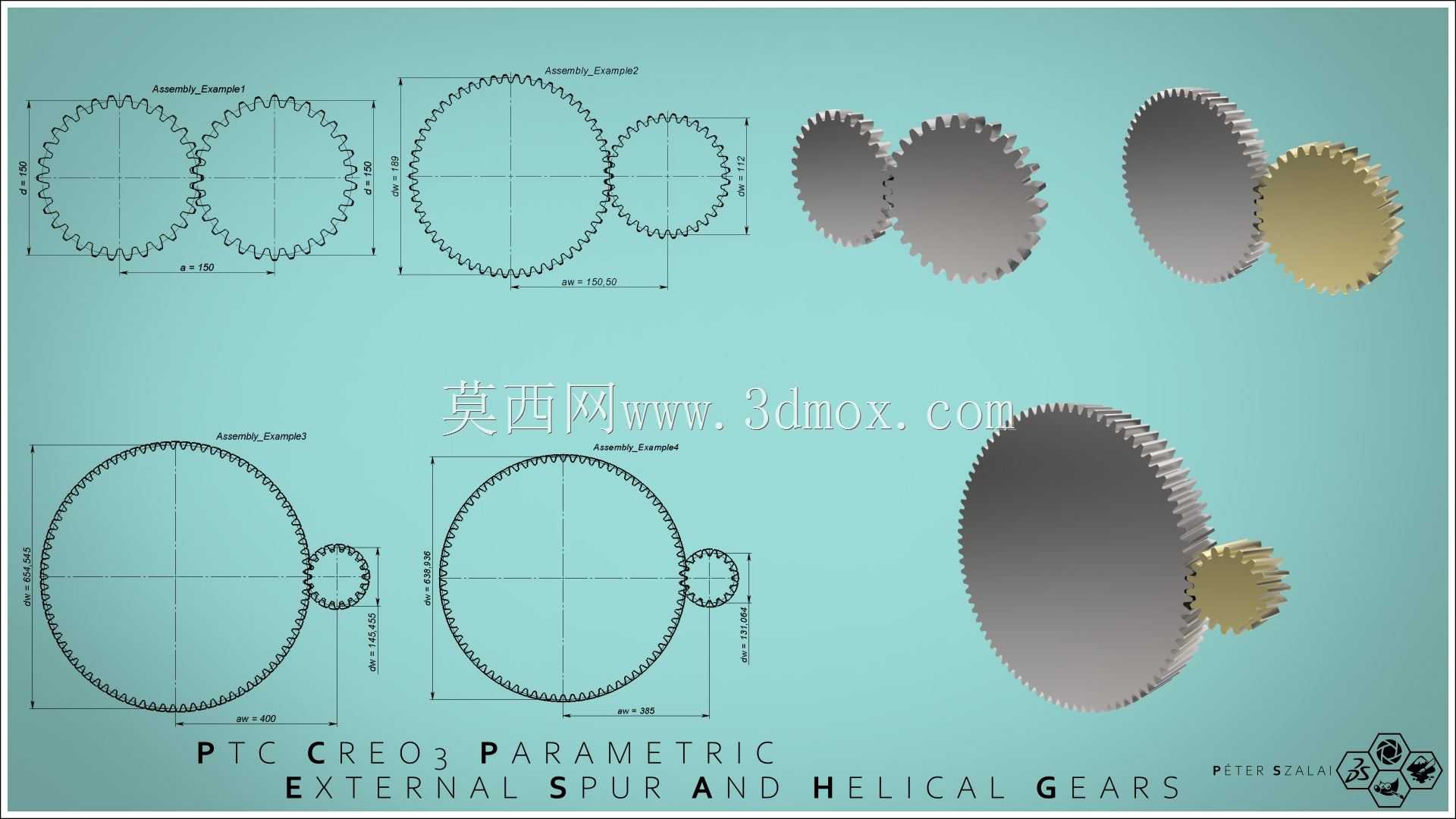

参数化公制正斜齿轮传动组件设计

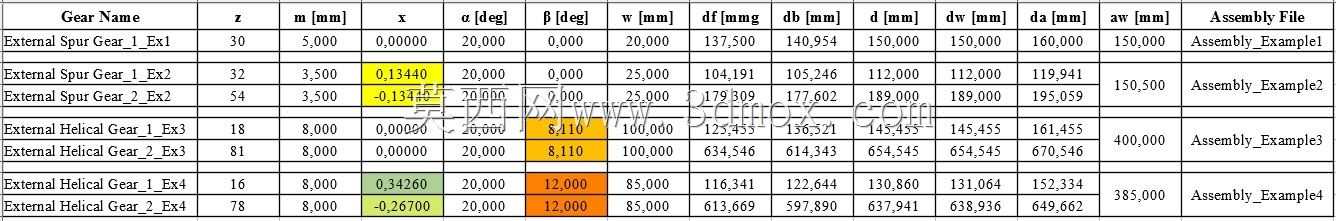

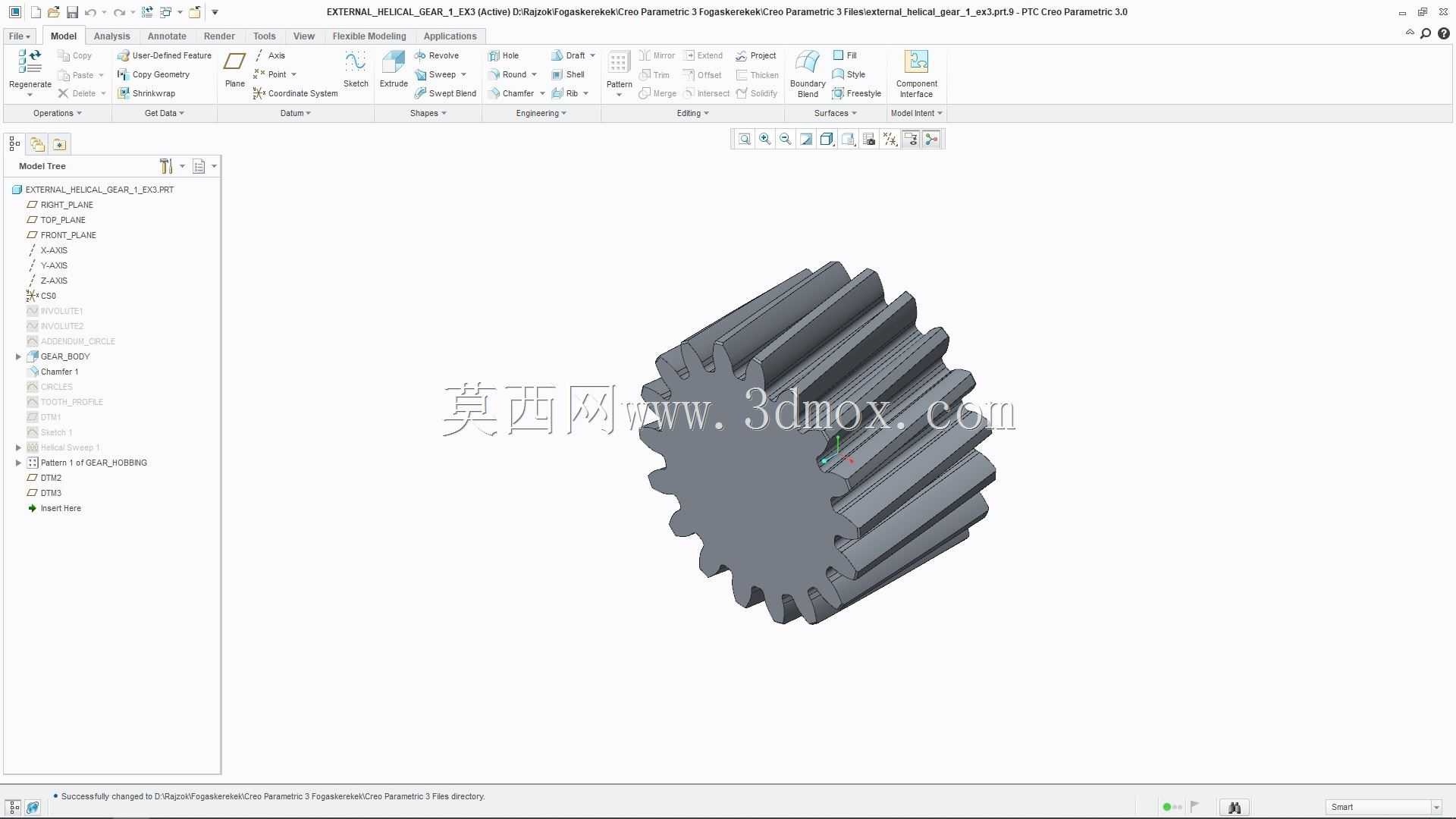

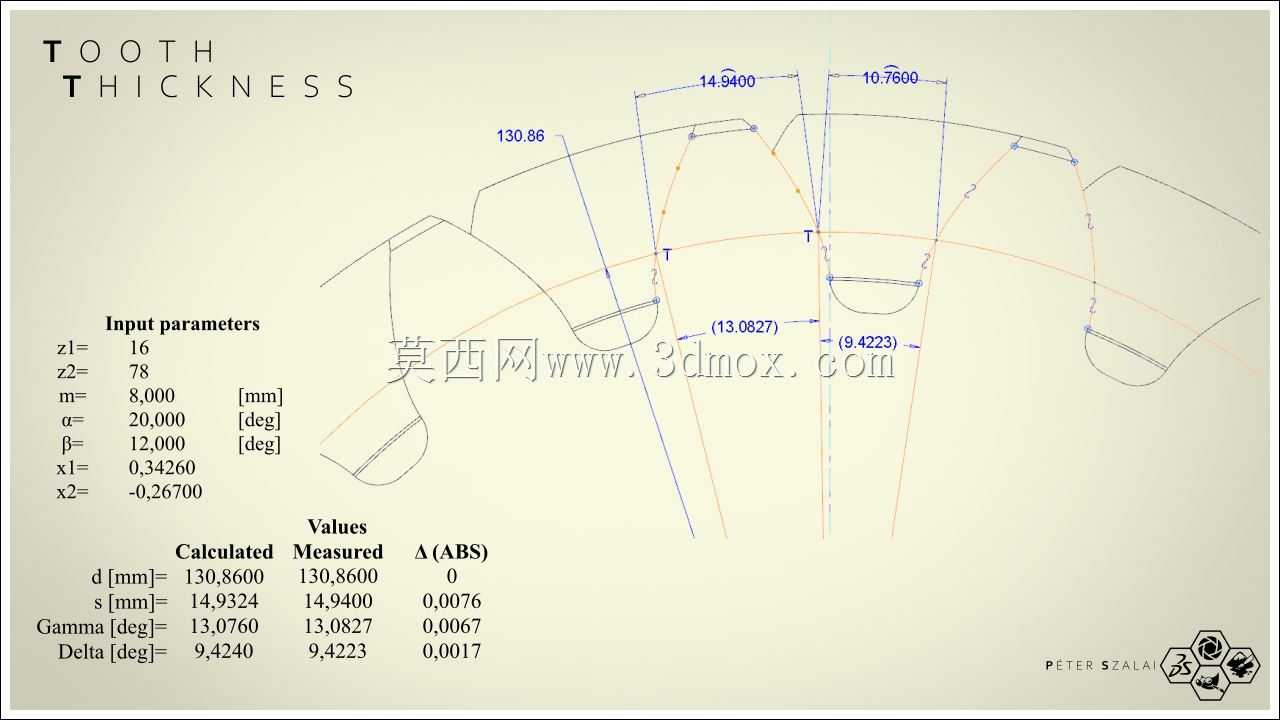

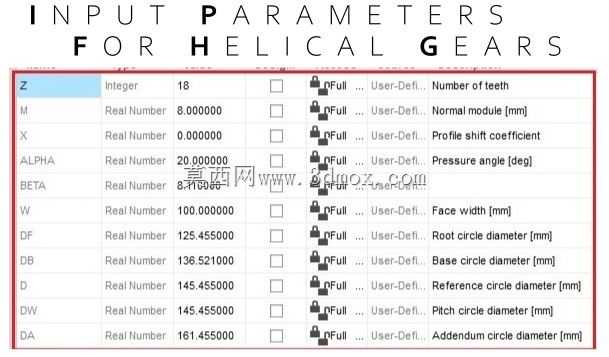

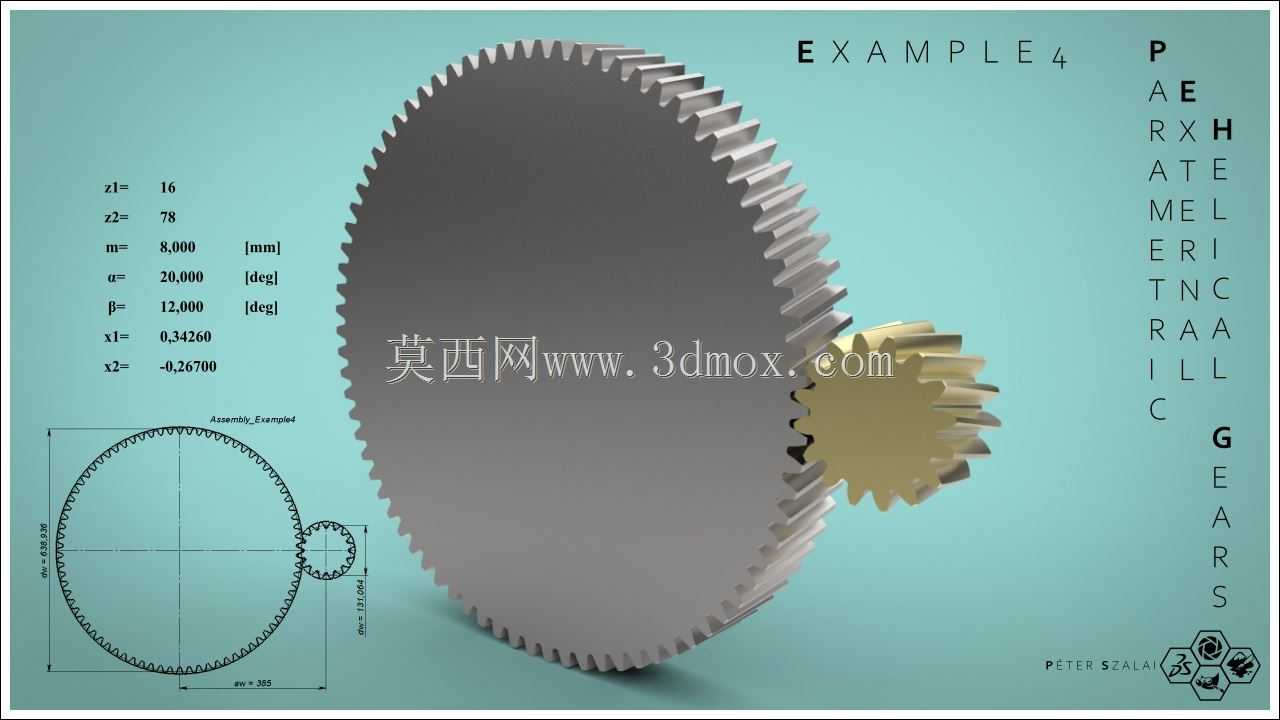

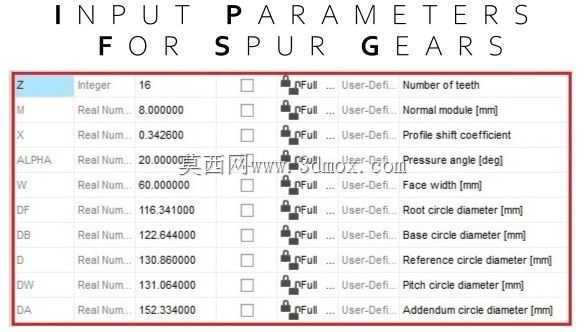

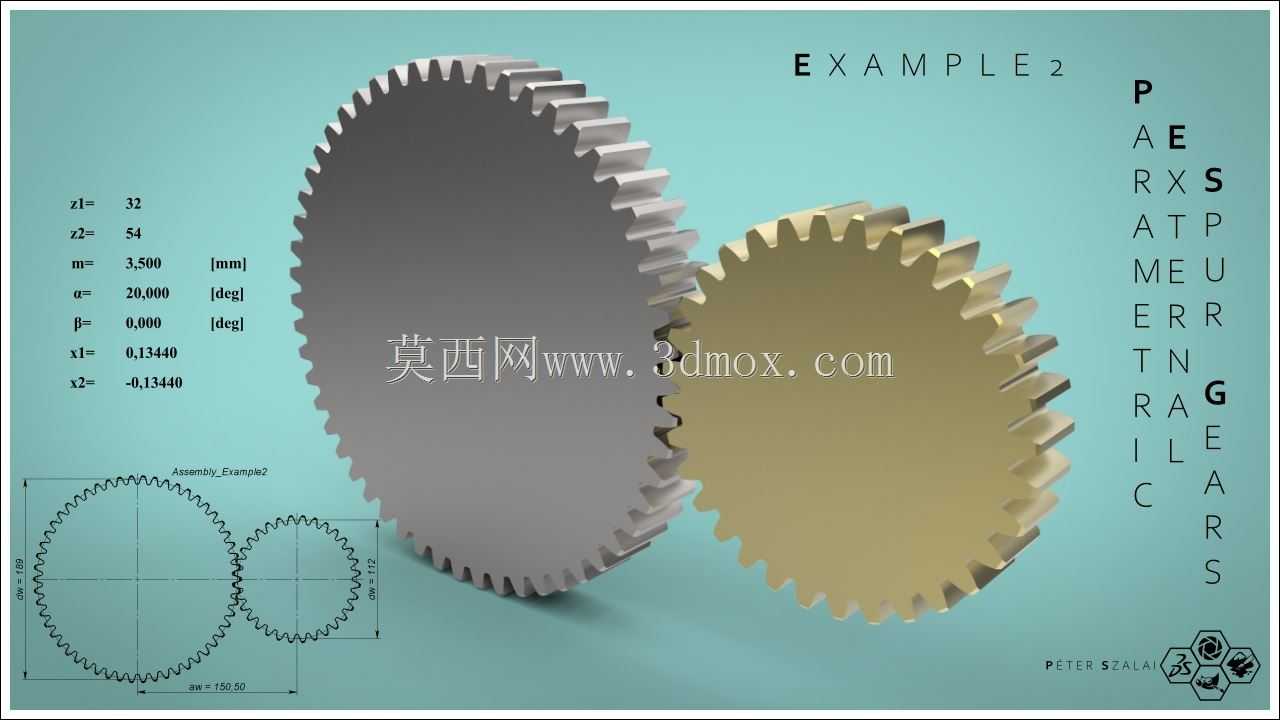

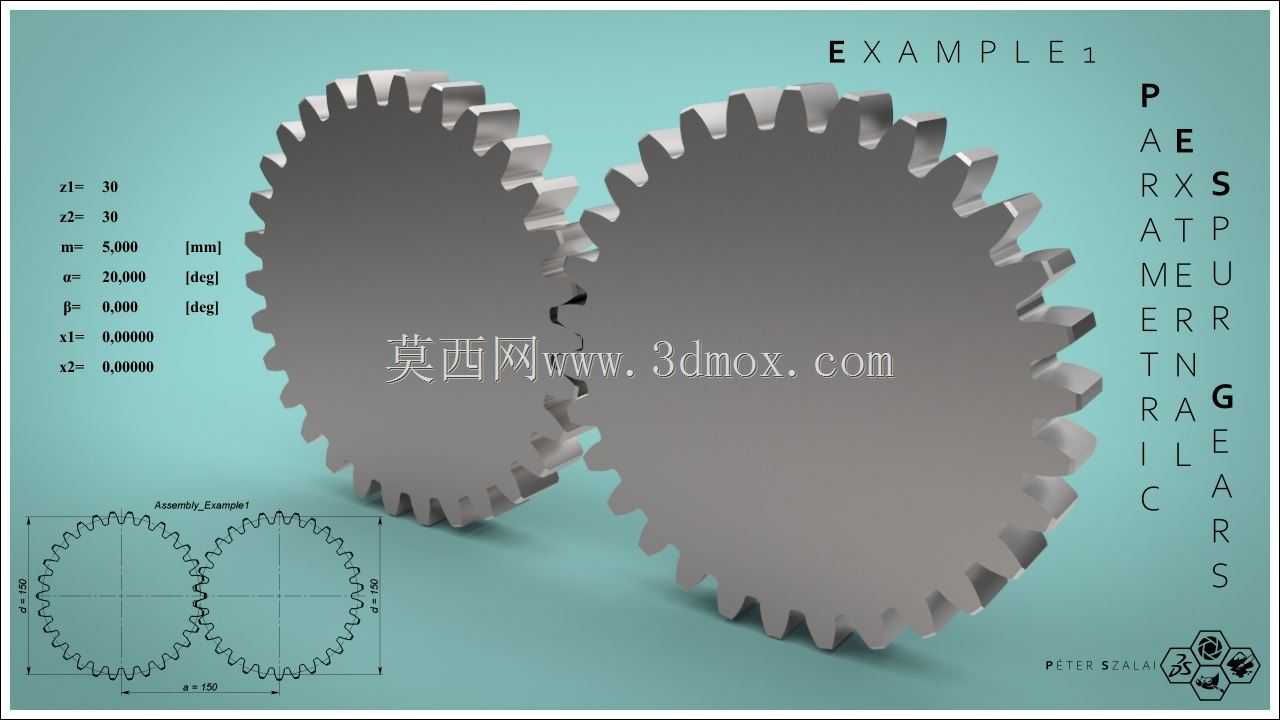

这套齿轮传动组件广泛应用于各类需要精准动力传递的机械传动场景中，覆盖轻工输送设备、中小型机床进给机构、自动化生产线传动单元、通用减速机内部啮合组等多个工业领域，是机械传动系统中负责改变转速、传递扭矩、调整传动方向的核心基础部件。正齿轮适用于平行轴间的动力传输，运行过程中无轴向力，安装调试便捷，适合中低速、载荷平稳的传动工况；斜齿轮在啮合过程中轮齿逐步接触切入，传动平稳性更强，噪音更低，承载能力优于同参数正齿轮，可适配中高速、载荷存在一定波动的传动场景，二者搭配可覆盖多数常规平行轴传动的使用需求。设计过程中以齿形啮合精度为核心出发点，围绕渐开线齿廓的成型逻辑搭建参数关联逻辑，将齿数、模数、压力角、螺旋角、变位系数等核心齿形参数做联动约束，调整任意参数即可自动生成对应齿形，无需重复绘制齿廓曲线，大幅提升同系列齿轮的设计迭代效率。齿厚尺寸经过啮合侧隙的精准校核，既保证轮齿啮合时不会出现卡滞顶死的问题，也能将传动回差控制在合理区间，避免反向传动时出现过大的空程误差。齿顶圆、齿根圆的尺寸边界严格遵循啮合传动的安全要求，齿根过渡曲线做了圆角优化，可有效降低齿根处的应力集中，提升轮齿的抗弯曲疲劳强度，延长齿轮的实际使用寿命。安装适配层面，齿轮的内孔、键槽尺寸可根据配套轴径做灵活调整，端面的安装定位基准面做了平面度约束，保证安装后齿轮的径向跳动、端面跳动满足传动精度要求，不会出现运转偏摆、啮合异响的问题。针对不同的使用工况，可通过调整齿宽、螺旋角参数匹配对应的载荷等级，轻载高速场景可选用较小模数、较大螺旋角的参数组合，重载低速场景可选用较大模数、适中螺旋角的参数组合，兼顾传动平稳性与承载能力。整套齿轮的齿形参数经过实际啮合验证，计算值与实际测量值的误差控制在微米级，可满足多数常规工业传动的精度要求，无需额外做齿形修形即可直接投入生产加工，适配滚齿、插齿等常规齿轮加工工艺，加工门槛低，适配性强。
