细泥沙澄清硅砂加工用澄清池结构设计

这款澄清池主要应用于硅砂湿法加工生产场景，针对硅砂加工过程中产生的含细泥沙工艺废水进行固液分离处理，是硅砂选矿生产线中水处理环节的核心配套设备，可有效去除工艺水中裹挟的细泥、细砂颗粒，实现工艺水的循环回用，同时降低外排水的悬浮物含量，满足生产用水的水质要求与环保排放管控标准。

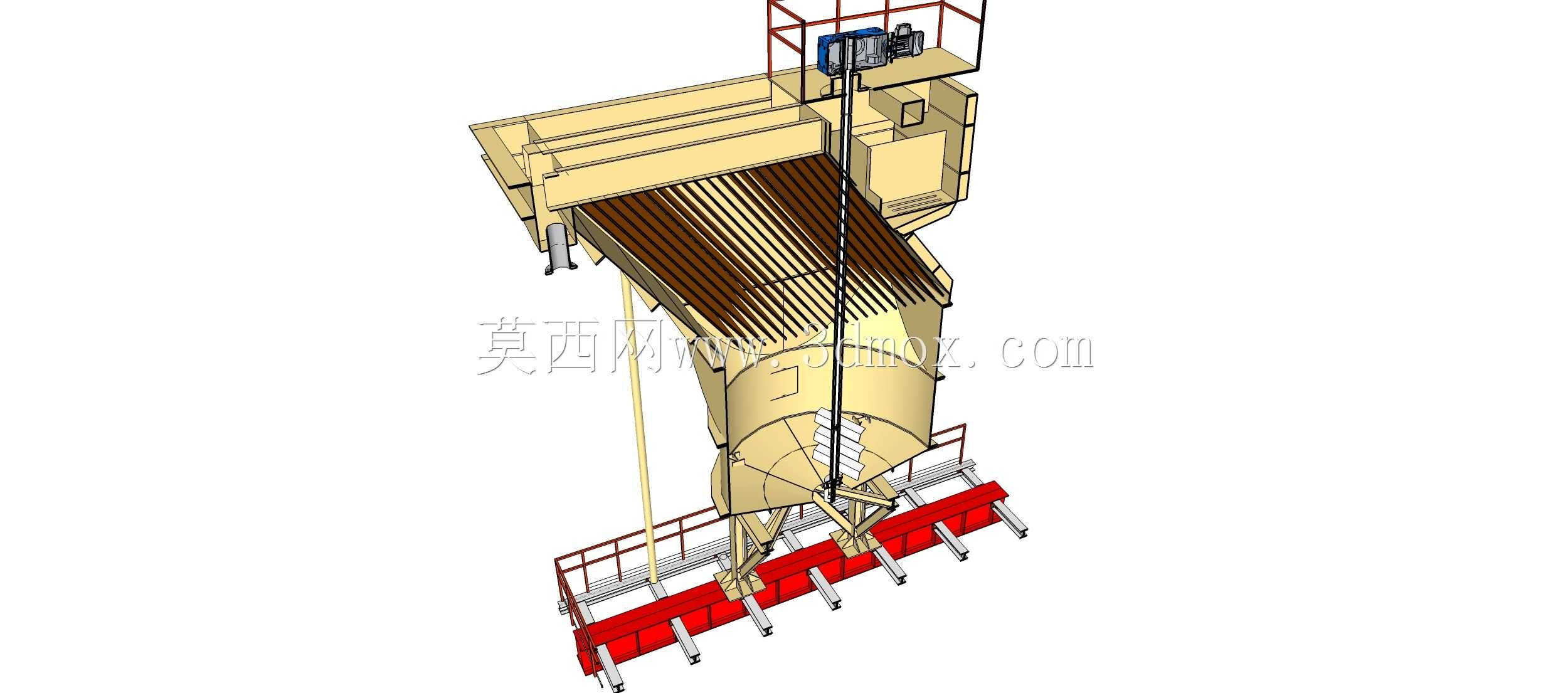

设备核心功能依托内部布设的大面积斜板/斜管滤网结构实现，内部密集排布的滤网组件构建了等效面积达250平方米的沉降接触面，大幅缩短了细颗粒泥沙的沉降路径，相比传统平流式澄清结构，沉降效率提升数倍，可在有限的罐体空间内实现大流量水体的连续澄清处理。设备内部设置的混合器组件，可在进水阶段实现水体与添加的絮凝药剂的快速均匀混合，同时能够扰动罐体底部区域的水流，避免沉降下来的泥砂在罐底沉积板结，防止堵塞底部排泥通道，保障设备长期连续运行的稳定性。

设备底部配套蠕动式污泥泵，可将沉降浓缩至罐体底部锥斗区域的泥砂混合物持续排出设备外，排出的高浓度泥砂可进入后续尾砂处理工序，分离后的清水则从设备上部的溢流堰收集后回流至生产环节复用。

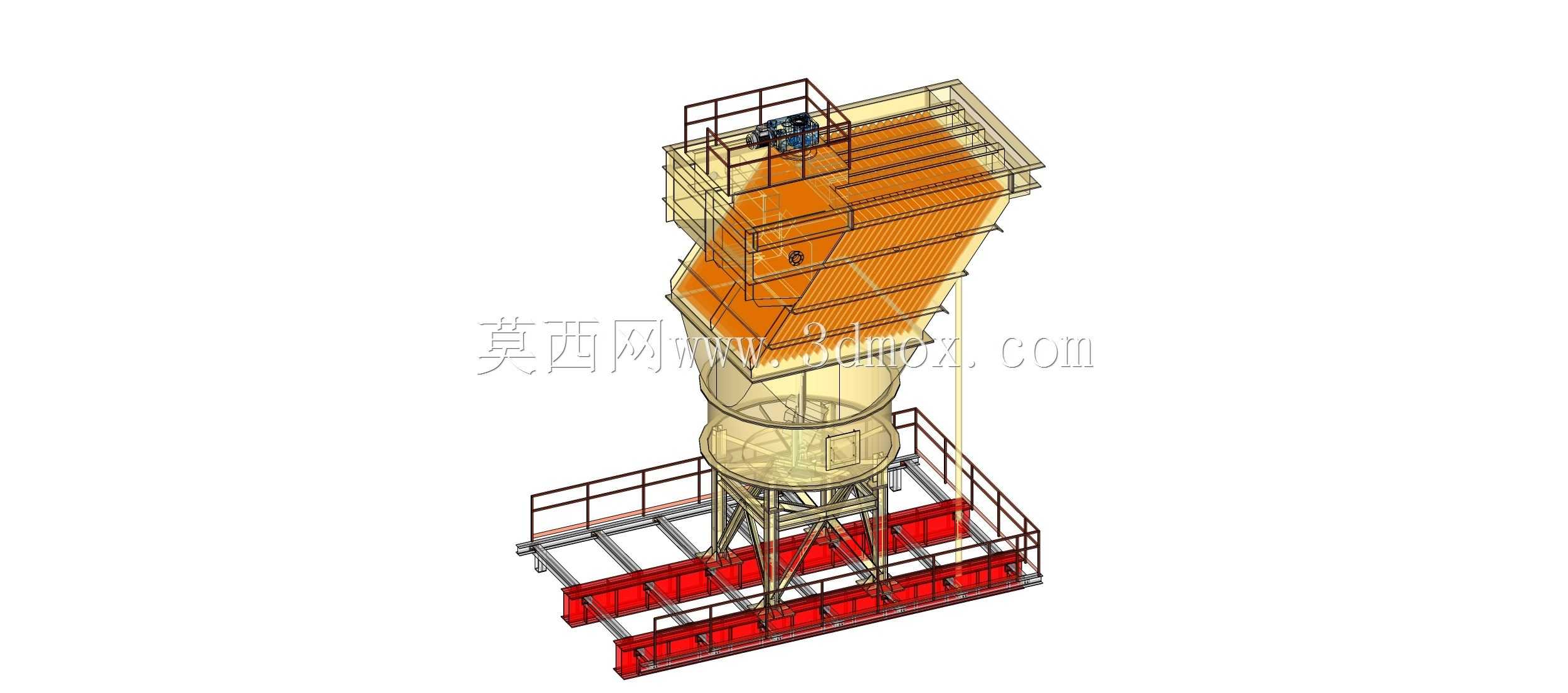

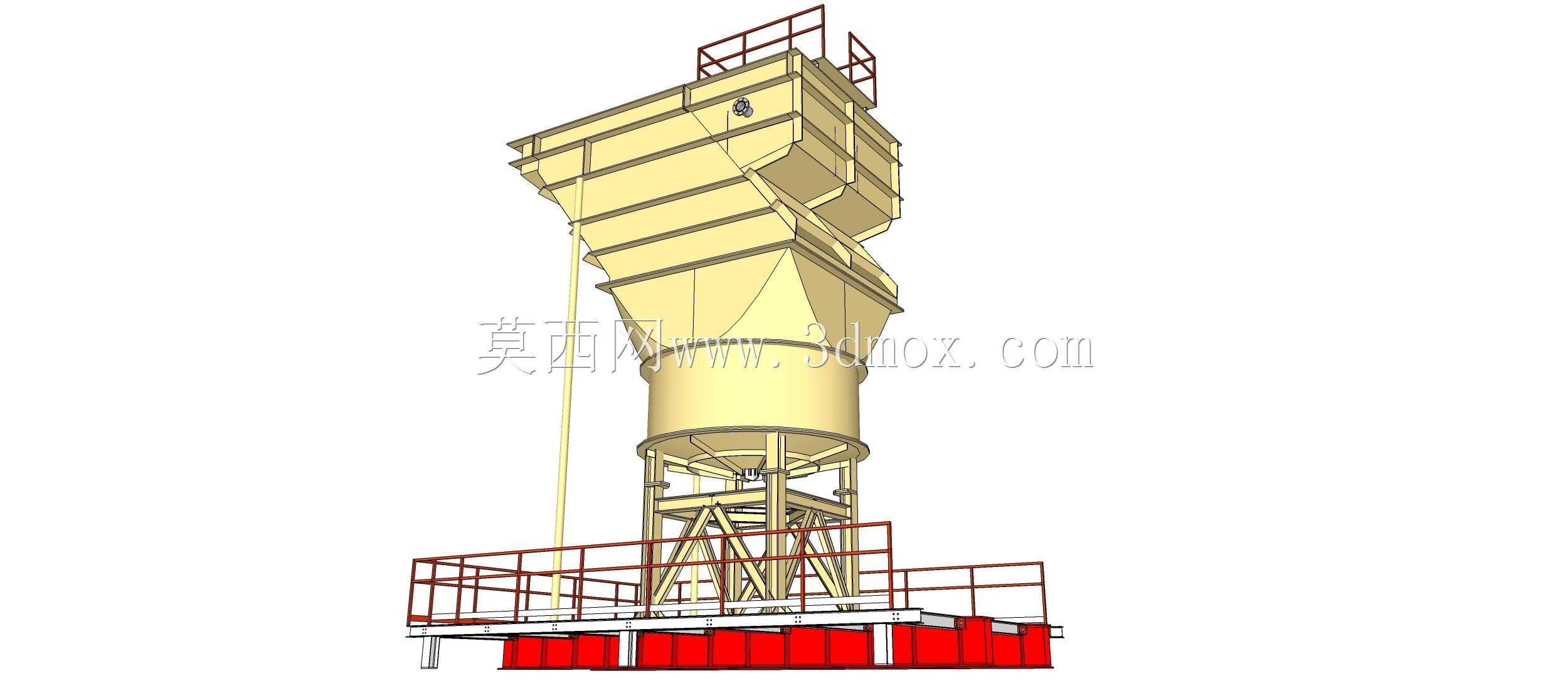

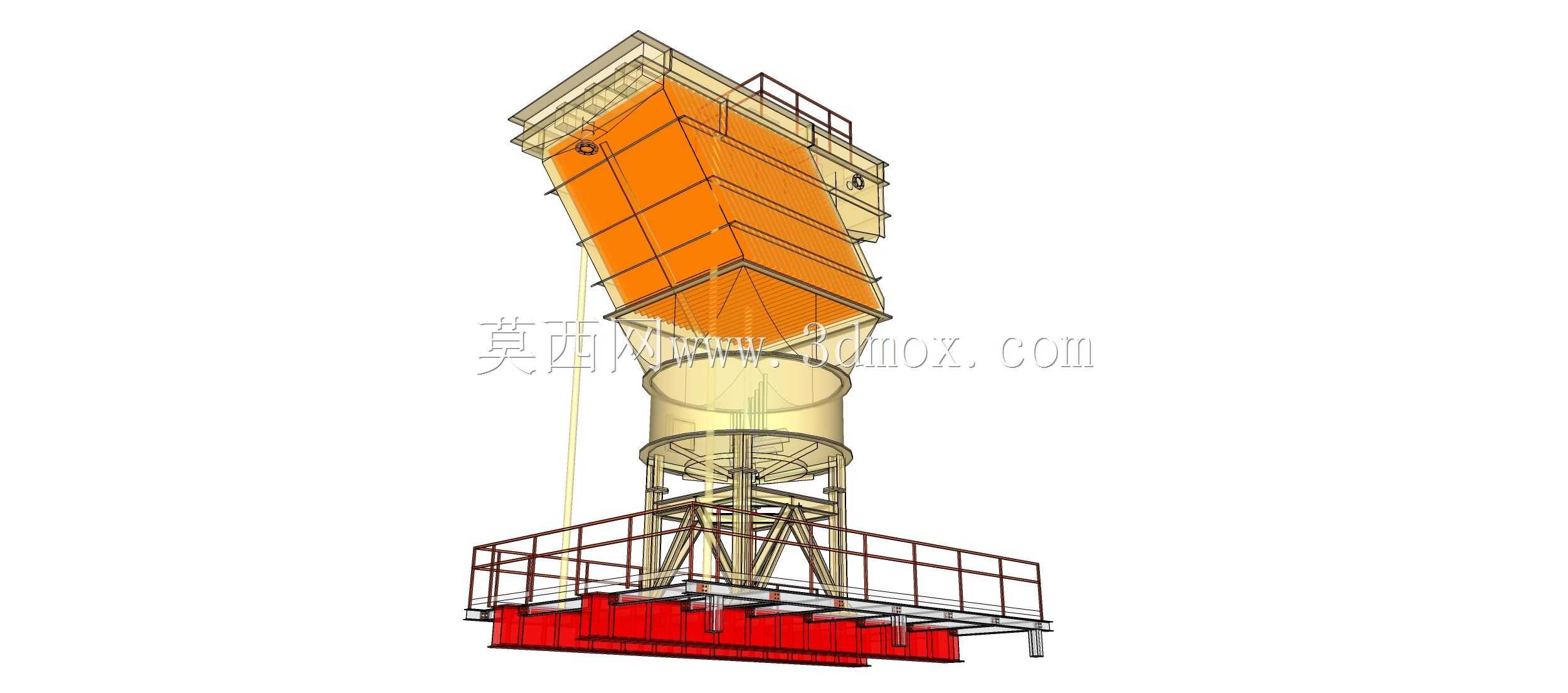

从设计思路来看，整体采用立式锥底罐体结构，上部设置进水分配与溢流收集区域，中部为核心沉降过滤区，下部为污泥浓缩锥斗，顶部配套驱动装置与操作检修平台，侧面设置爬梯连通上下操作区域，底部设置多组均匀排布的排泥支管，保障锥斗各区域的沉泥都能被顺利抽吸排出。设备顶部预留驱动装置安装位，周边设置安全防护栏杆，下部排泥区域同样设置操作平台与防护栏，方便日常巡检与部件维护。

安装边界方面，设备整体为立式落地安装结构，需提前在生产车间水处理区域浇筑匹配设备底部载荷的混凝土基础，预留进水管、溢流管、排泥管的对接接口位置，顶部需预留驱动装置的检修吊装空间，侧面预留爬梯安装与人员通行的操作空间，设备周边需预留不小于1.2米的巡检通道，保障日常运维操作的便利性。设备运行过程中水流从上部进入后经混合器扰动混合，沿沉降区缓慢上升过程中细颗粒逐步沉降至底部锥斗，澄清后的清水从上部溢流排出，整个处理过程可连续自动化运行，无需人工频繁干预，适配硅砂加工生产线大流量连续生产的水处理需求。
