硅砂加工处理滚筒筛分成套装置

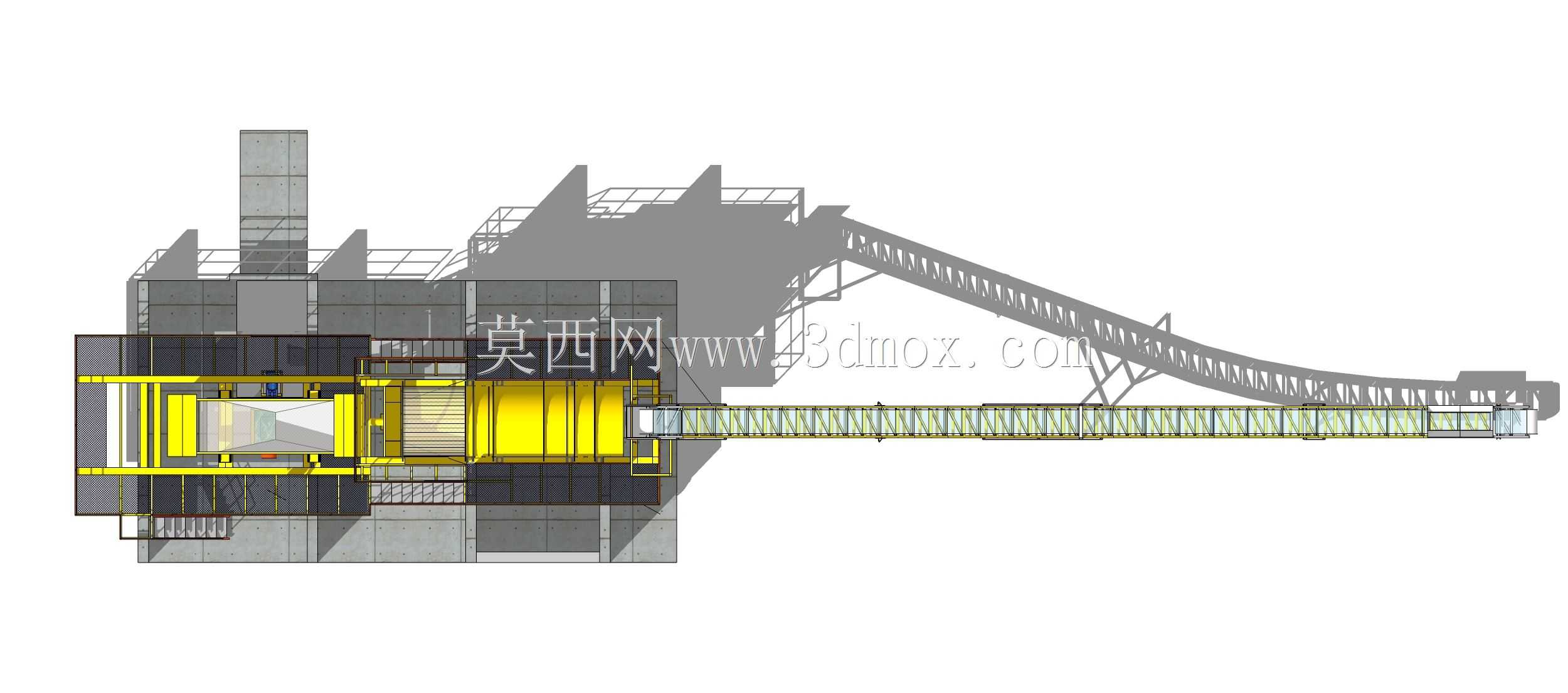

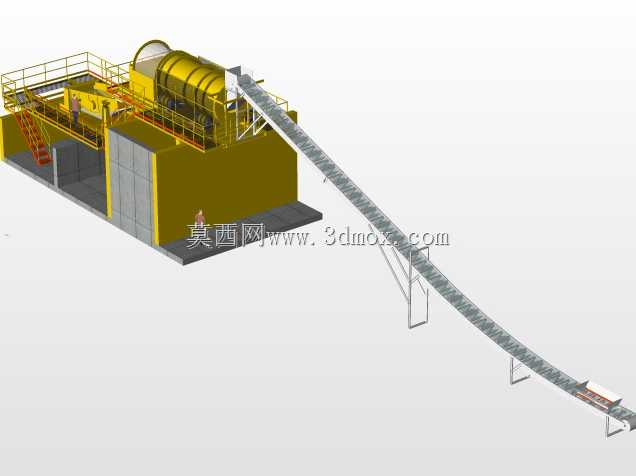

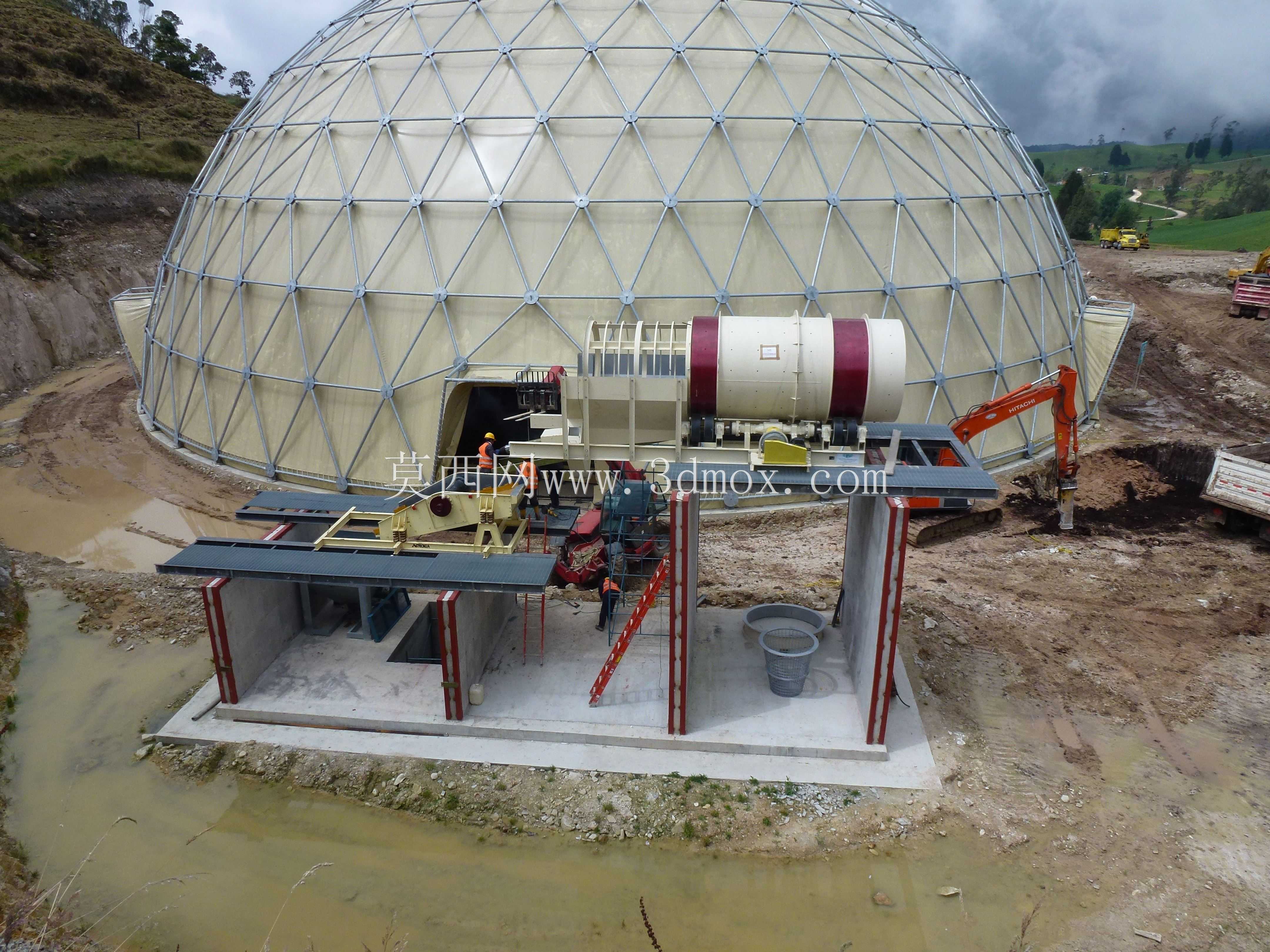

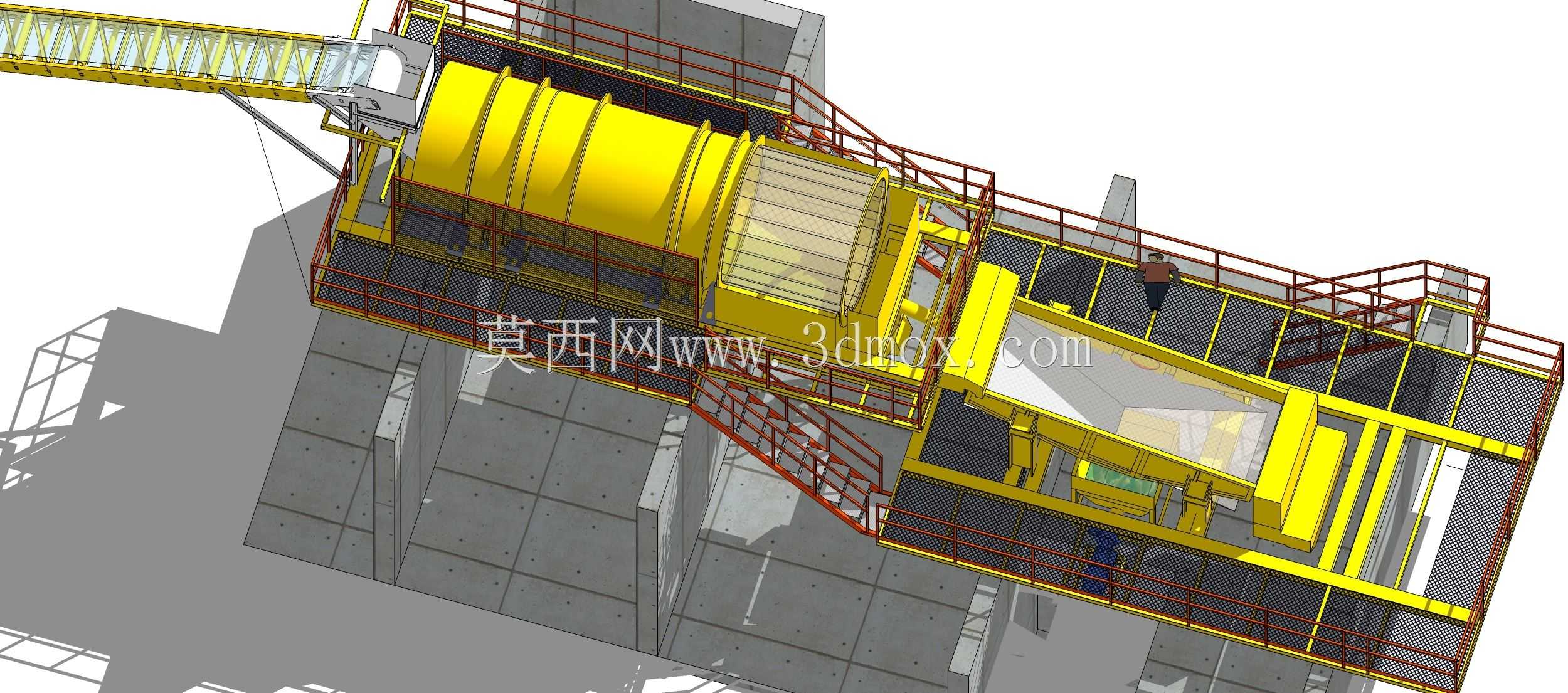

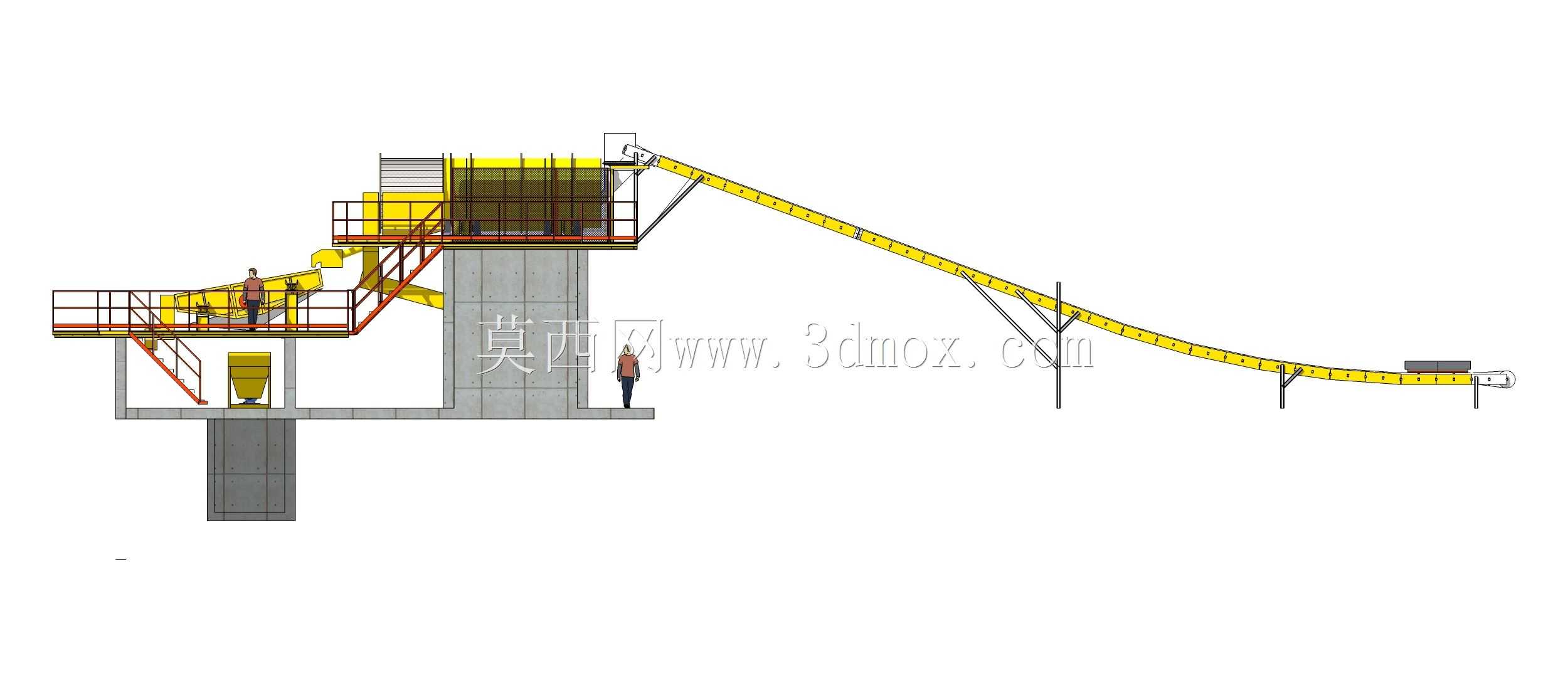

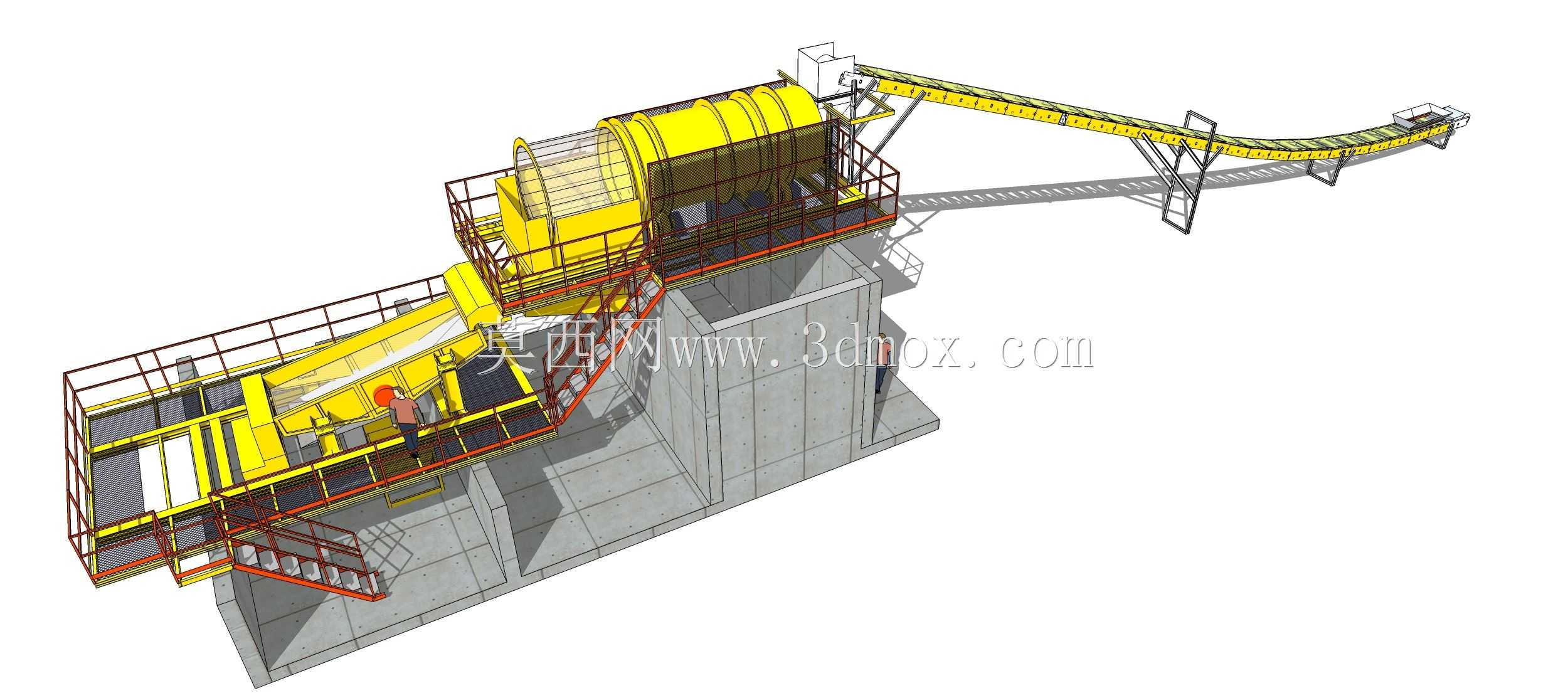

该套装置主要应用于硅质砂矿的湿法选矿加工场景，适配露天或半露天选矿厂的原料初处理工段，可对接前端采砂输送设备与后端制浆、提纯工序，完成硅砂原料从原矿到合格入料的连续化处理作业。整套设备沿混凝土基础平台分层布置，核心作业单元为卧式滚筒筛体，滚筒外侧采用加强环筋做结构强化，内壁铺设耐磨筛网，可承受大块原矿的持续冲击与摩擦，滚筒整体倾斜布置，依靠转动过程中的物料自重推移实现连续给料与排料。设备配套多层操作检修平台，平台采用花纹钢板搭配安全护栏，护栏高度符合工业作业安全规范，各层平台间设置连通走梯，可满足日常巡检、易损件更换、筛网清理的作业空间需求，平台预留的安装边界可适配不同产能规模的选矿厂场地布局，无需对原有土建基础做大规模改造即可完成就位安装。装置的第一作业段承担原矿破剥功能，可将裹挟在硅砂原矿中的泥团、结块矿料打散剥离，避免大块杂质进入后续工序造成管路堵塞或设备磨损；第二作业段为核心筛分工段，通过滚筒的持续转动配合高压喷淋水，实现不同粒径硅砂的分级筛选，将不符合粒径要求的砾石、粗渣从尾端排出，合格粒径的硅砂料浆通过筛网汇集到下方接料槽，送入后续制浆与深度提纯工序。整套设备的物料输送通道做全封闭导料设计，可减少作业过程中的砂料飞溅与泥浆外溢，降低现场作业的清理维护工作量，设备的驱动单元布置在滚筒侧方的独立安装位，与物料作业区做物理隔离，避免砂粒、泥浆侵入传动部件造成设备故障。在设计过程中充分考虑硅砂加工的高磨耗特性，所有与物料直接接触的结构面均做耐磨加厚处理，滚筒的支撑托轮组采用可调式结构，可根据长期运行后的磨损情况调整滚筒的同轴度，延长设备整体的服役周期，各管路接口预留标准法兰连接位，可快速对接现场的供水管路、料浆输送管路，缩短现场安装调试的周期。
