大型硅砂研磨球磨机工业设备结构

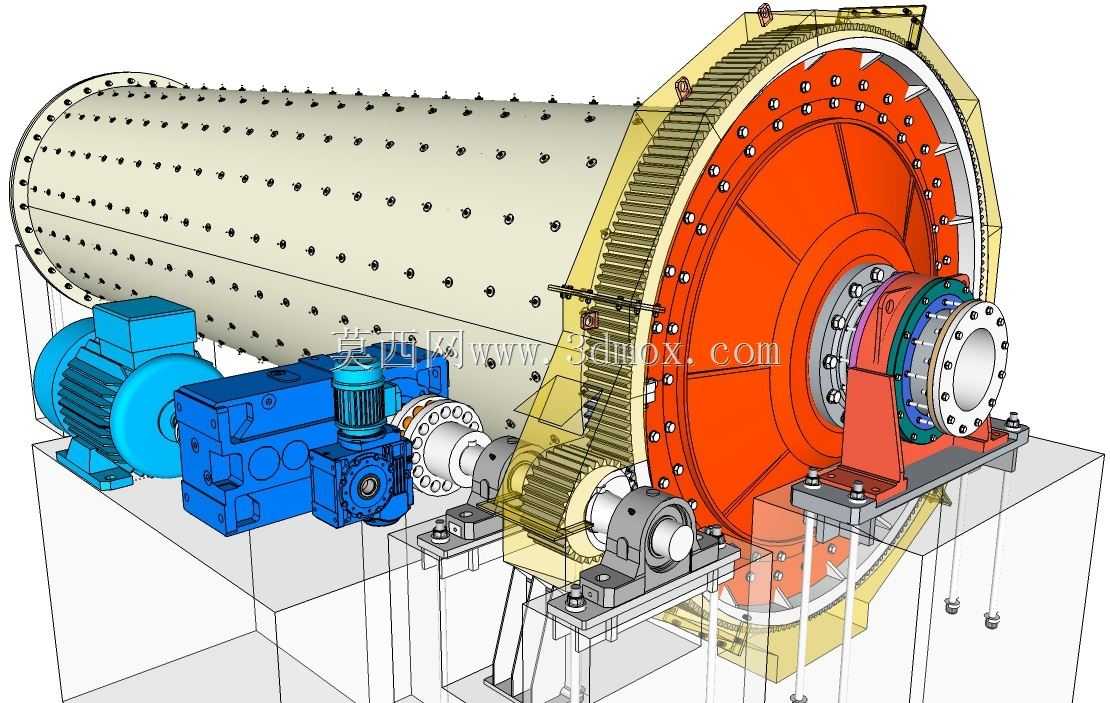

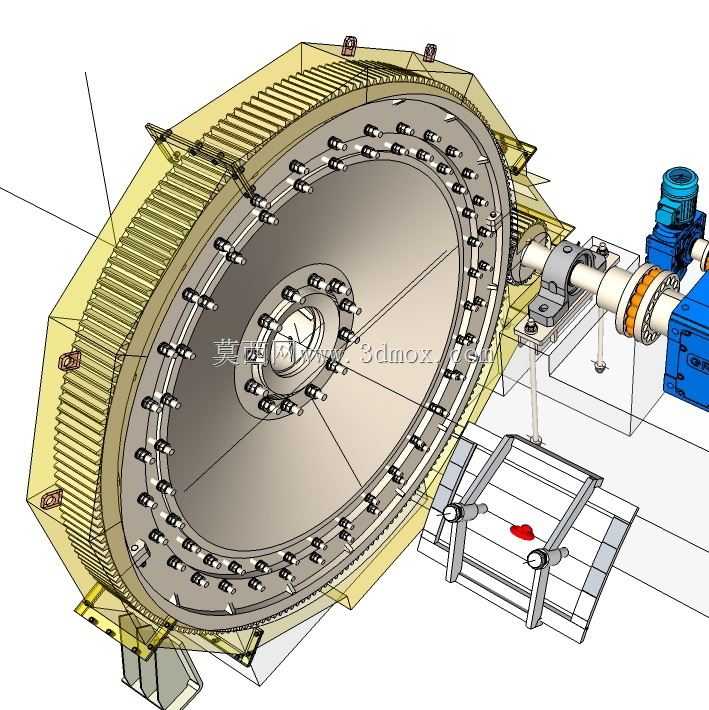

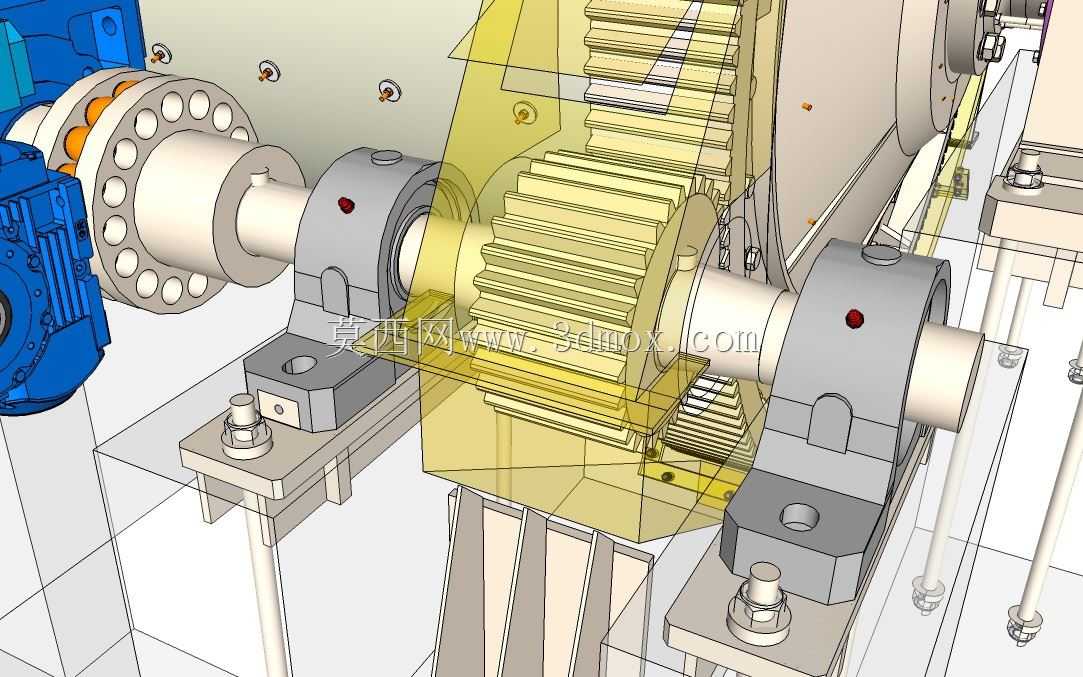

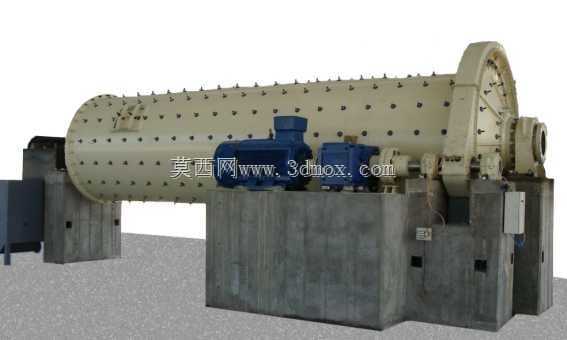

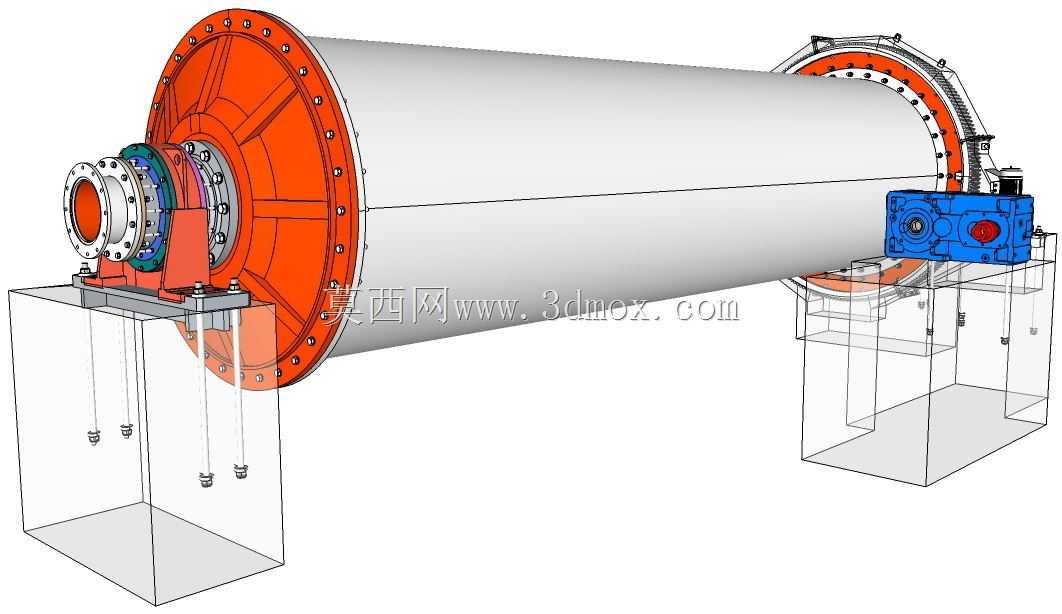

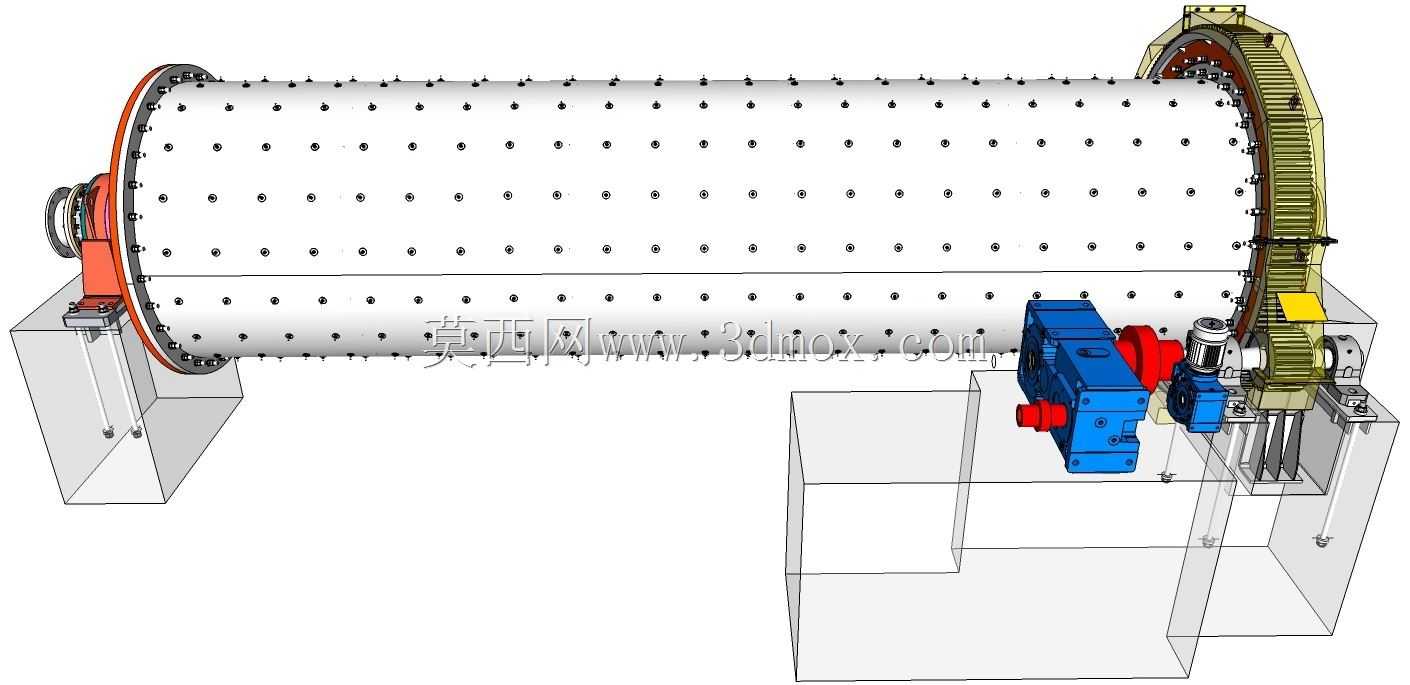

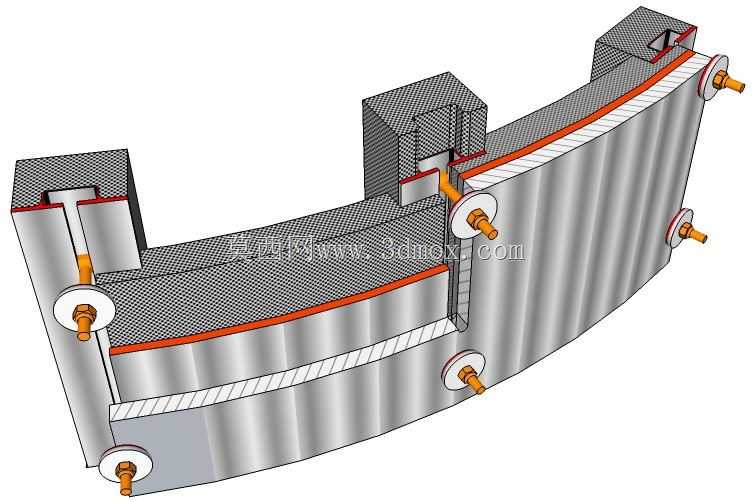

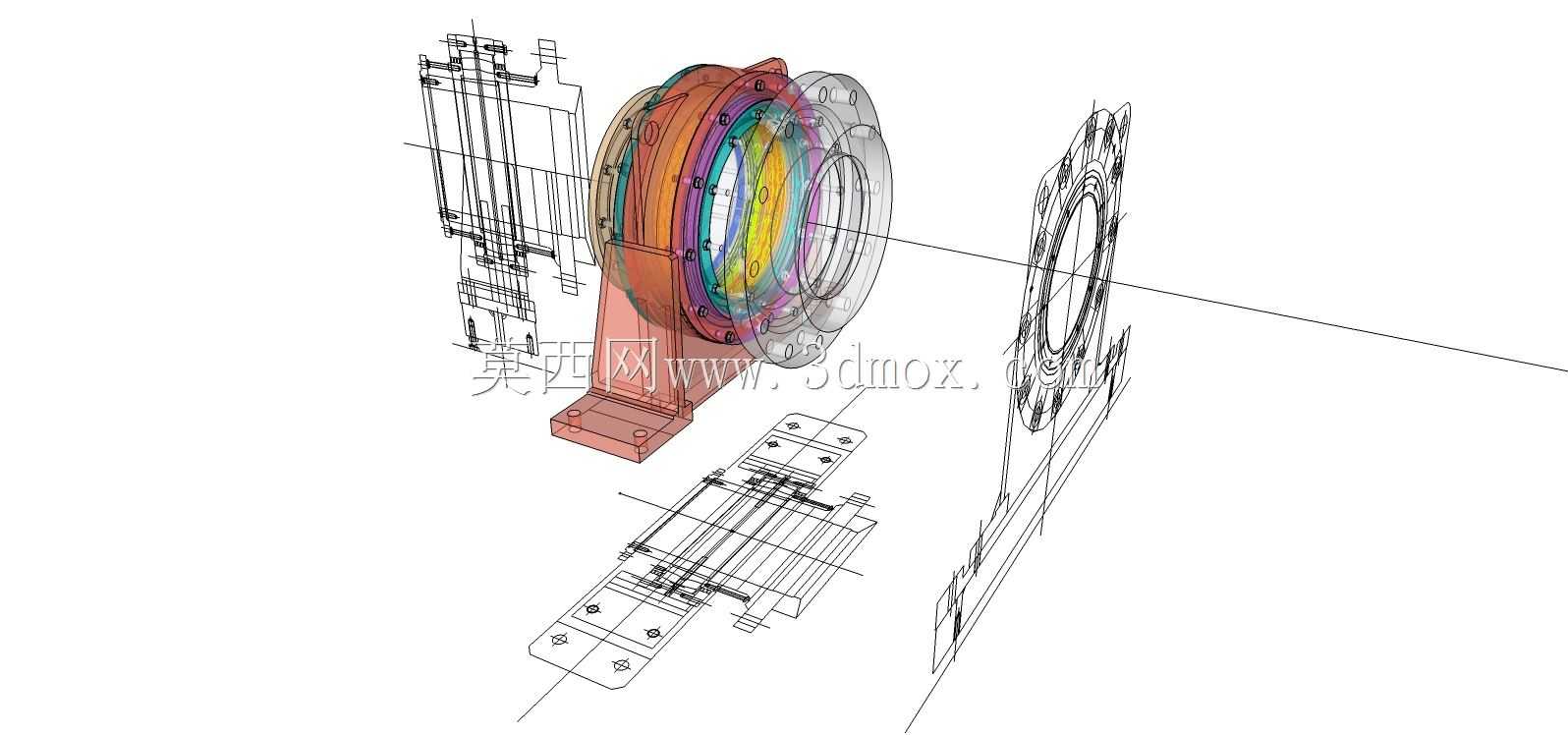

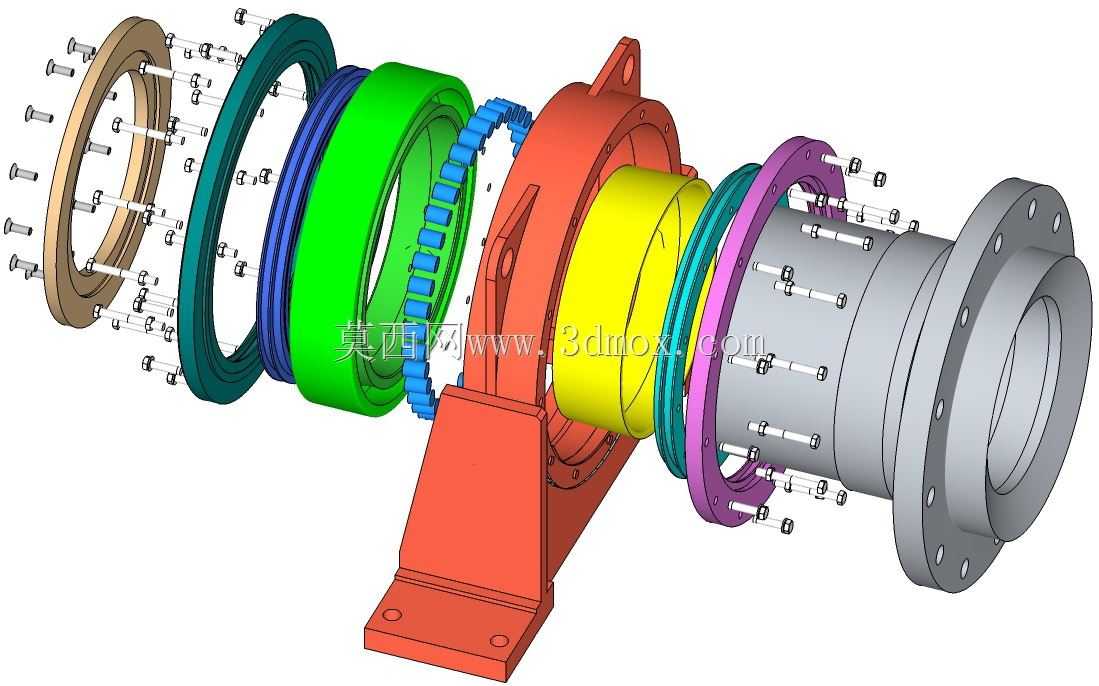

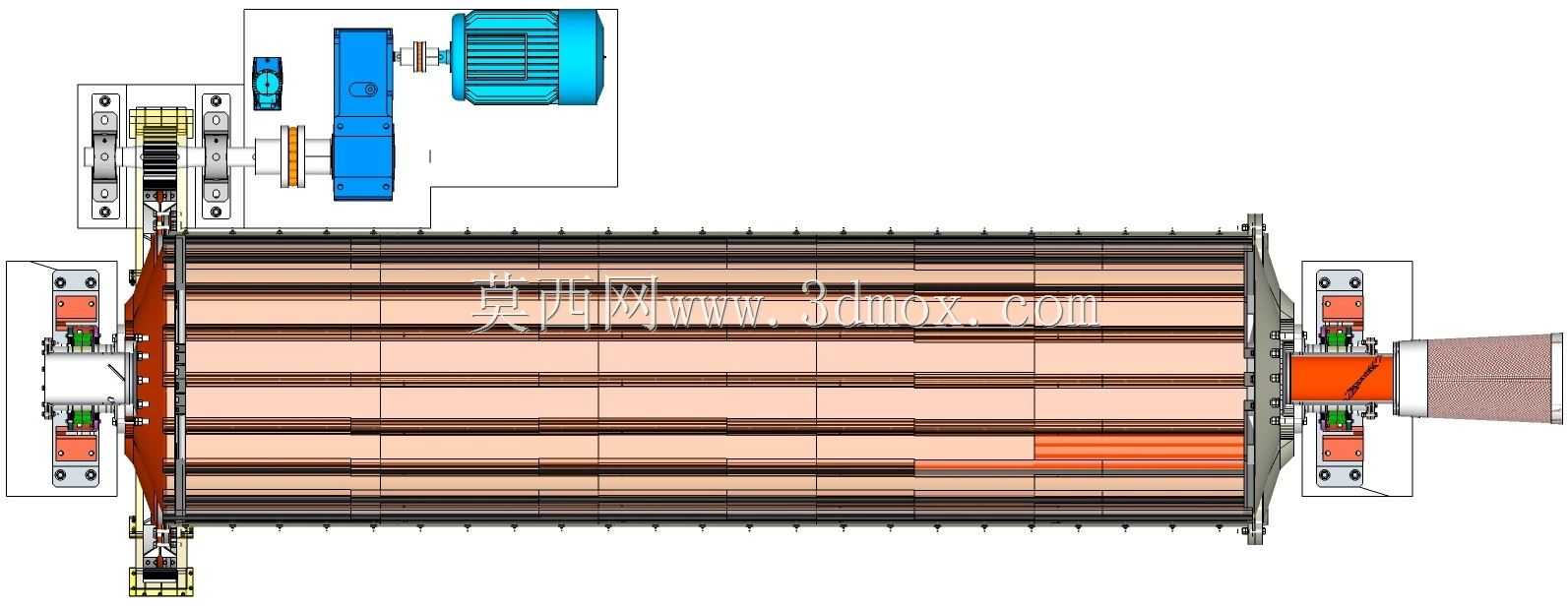

该球磨机主要应用于矿山选矿、建材硅砂加工、冶金原料制备等工业场景，是硅质原料细碎研磨环节的核心生产设备，可将破碎后的硅石原矿、砂石骨料研磨至符合工艺要求的粒度级配，为后续的筛分、提纯、成型工序提供合格的粉料原料，在玻璃制造、铸造砂处理、硅质耐火材料生产、建筑砂石加工等领域有着不可替代的作用。设备整体采用卧式回转筒体结构，主体筒体为长圆柱型焊接钢结构，筒身均匀布置衬板固定螺栓点位，内部可适配不同材质的耐磨衬板与研磨介质，作业时筒体按照设定转速回转，带动筒内的钢球或硅石研磨介质产生抛落、泻落运动，通过冲击、研磨的复合作用力将筒内的硅石物料逐步磨细，进料端与出料端分别设置中空轴结构，可实现物料的连续给入与磨后成品的连续排出，保障生产流程的连续性。配套的传动系统采用低速大扭矩驱动配置，通过齿轮副传递动力带动筒体回转，传动单元与筒体的安装位置经过精准的载荷校核，可保障设备长期重载运行下的传动稳定性，设备底部采用大体积混凝土基座作为安装承载结构，基座预留了设备安装的地脚螺栓点位、传动部件检修空间，可有效吸收设备运行过程中产生的振动载荷，避免运行振动对周边生产设施造成影响。在设计过程中，充分考虑了硅砂磨蚀性强的物料特性，筒体衬板、进出料端衬板均预留了耐磨件的更换安装空间，端盖部位设置了检修人孔结构，方便后期对内部衬板、研磨介质进行更换与维护，筒体上的螺栓点位采用等距环形排布设计，既保障了衬板固定的受力均匀性，也方便现场安装时的定位作业。设备的整体安装边界充分考虑了现场作业的起重维护需求，周边预留了起重机作业的操作空间，可满足设备安装、检修时的部件吊装需求，小齿轮传动单元与主电机的安装位置设置在筒体侧方的独立基座区域，与主筒体基座形成稳定的载荷传递路径，避免传动部件的振动与筒体振动产生耦合共振，提升设备整体运行的可靠性。进出料端的结构设计适配连续化生产的物料流向，进料端可衔接上游破碎设备的出料输送装置，出料端可衔接下游的分级筛分设备，形成完整的硅砂加工生产链路，内部配件的排布充分考虑了物料在筒内的停留时间与研磨效率，可根据不同的成品粒度要求调整研磨介质的级配与筒体转速，适配不同生产场景下的硅砂研磨需求。
