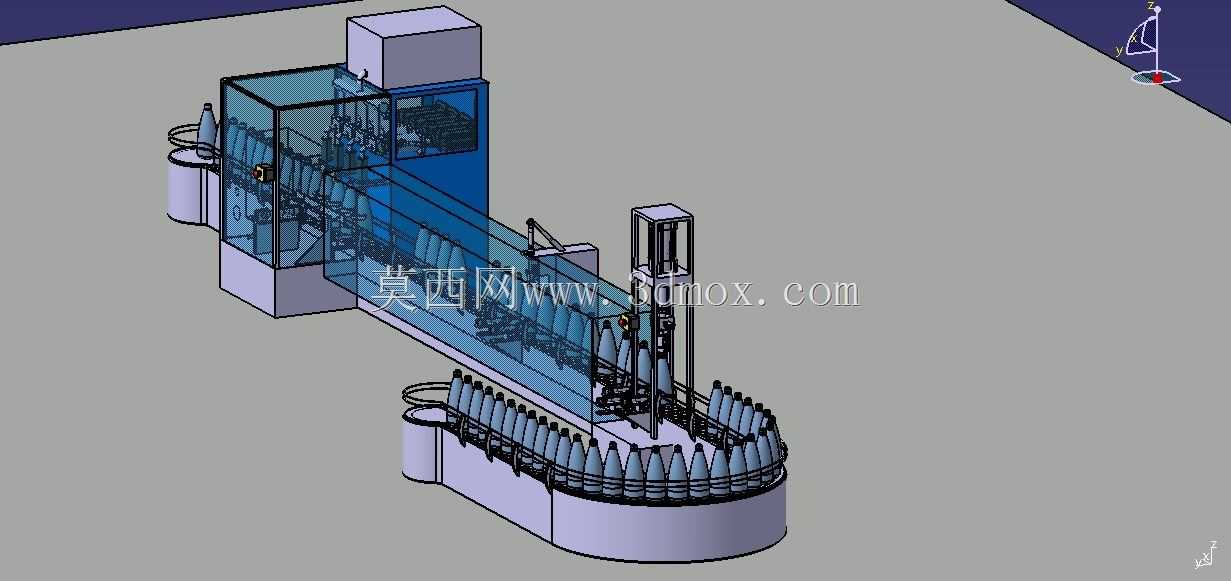

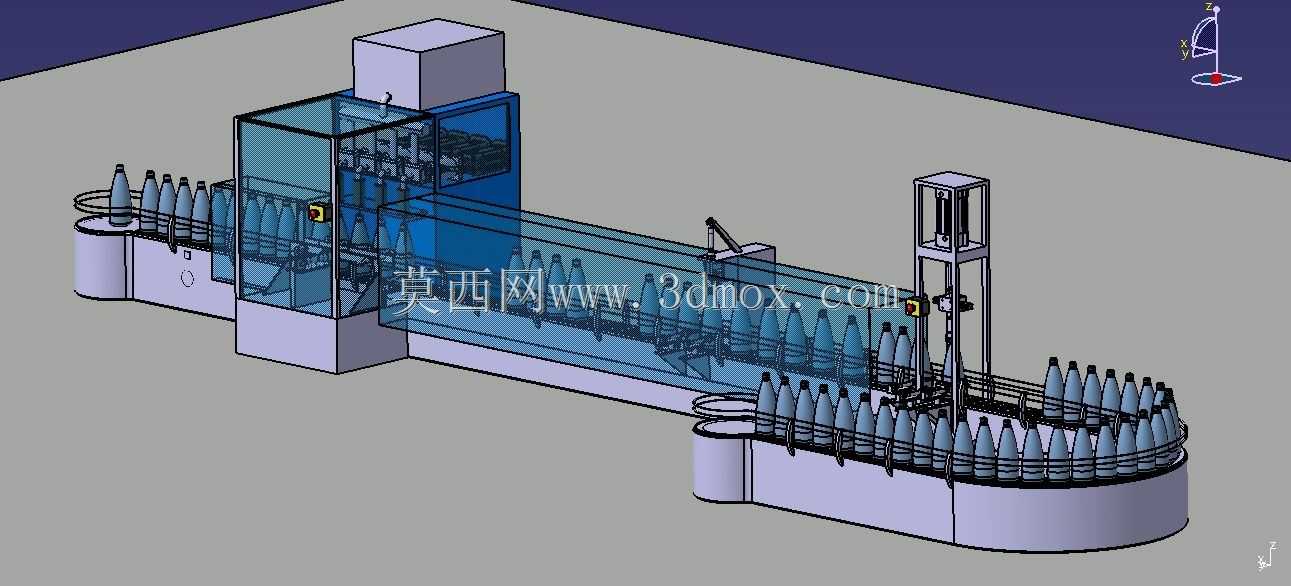

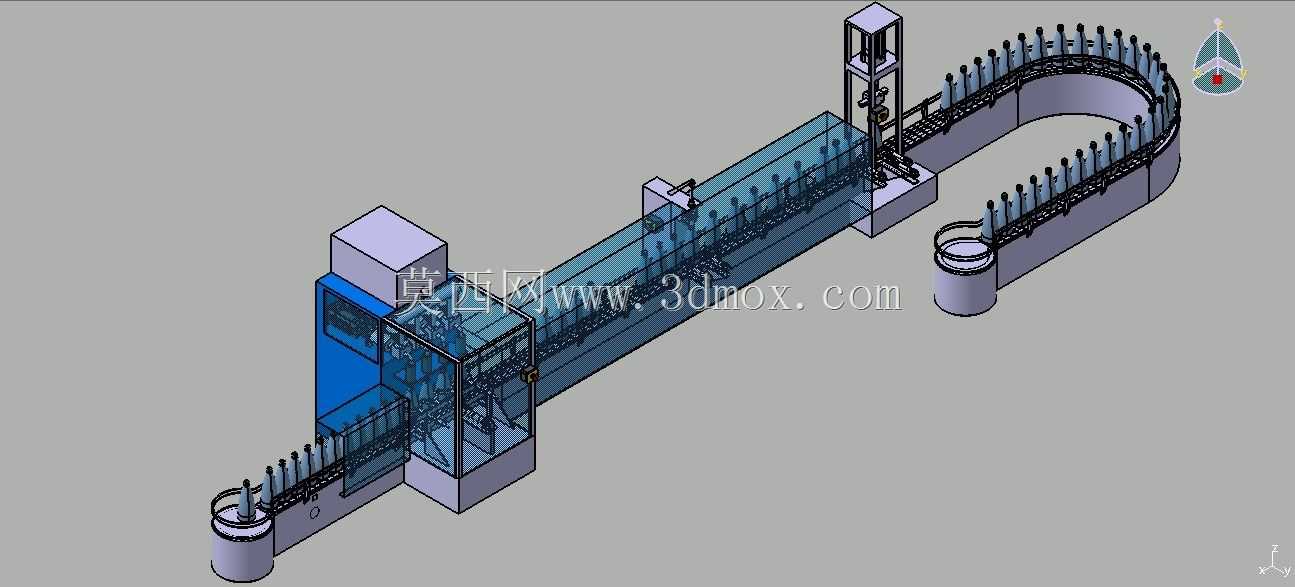

气动充水紧盖一体化瓶装饮品灌装设备

该设备主要面向瓶装饮用水、瓶装饮品的规模化量产包装场景，适配中小型饮品生产车间的连续化灌装封盖作业需求，可对接前端洗瓶、后端贴标喷码的整线生产链路，解决传统灌装与旋盖工序分离、中转耗时久的生产痛点，适配PET瓶、玻璃瓶等多种常规瓶装容器的充水封盖作业。设备整体采用直线输送结合回转理瓶的布局形式，前端设置回转式理瓶料台，可将无序送入的瓶体有序排列后送入直线输送通道，输送通道全程设置柔性侧护导向机构，无需额外增设瓶体夹持定位工装即可保证瓶体输送过程中瓶口与灌装阀、旋盖头的同轴度，适配瓶身直径在50mm至90mm区间、瓶高在180mm至320mm区间的常规瓶装容器，整线安装长度约4.2米，宽度约1.8米，设备主体操作面高度为1.1米，适配常规车间1.2米高度的生产流水线对接，安装时仅需预留0.8米的侧边操作维护空间即可满足日常调试、易损件更换需求。设备核心设置20组执行单元，其中灌装单元配置8组独立灌装阀，4组阀组连通储水水箱完成取水作业，通过气缸驱动阀芯移动控制进水通断，可通过调整阀芯行程适配不同灌装容量需求，剩余4组阀组配合回流管路完成余液回收，避免灌装滴漏污染瓶身；输送过程全程保持连续运行无间歇，通过球衬套导向的柔性止瓶机构在灌装工位短暂定位瓶体，避免频繁启停输送带带来的传动件磨损与产能损耗，相比间歇式输送结构可提升15%左右的单线产能。灌装完成后的瓶体随输送带进入塞盖工位，止瓶机构定位瓶体后，塞盖执行单元将理盖器排序送出的瓶盖精准放置于瓶口位置，随后瓶体进入旋盖紧固工位，夹瓶机构夹持瓶身防止旋转打滑，齿轮传动驱动旋盖头转动完成瓶盖拧紧，旋盖扭矩可通过调整传动齿轮啮合间隙适配不同瓶盖的锁紧要求，避免扭矩过大损伤瓶盖或扭矩过小出现漏液问题。整套设备以气动元件作为核心执行动力，相比全伺服驱动的同类型设备成本更低，且气动元件维护难度小，适配生产环境湿度较高的饮品灌装车间使用，设备的护罩采用透明可视结构，日常生产中可直接观察内部灌装、旋盖作业状态，出现卡瓶、歪盖等异常时可快速打开护罩完成故障排除。
