800MHz-6GHz对数周期宽带微带PCB天线设计

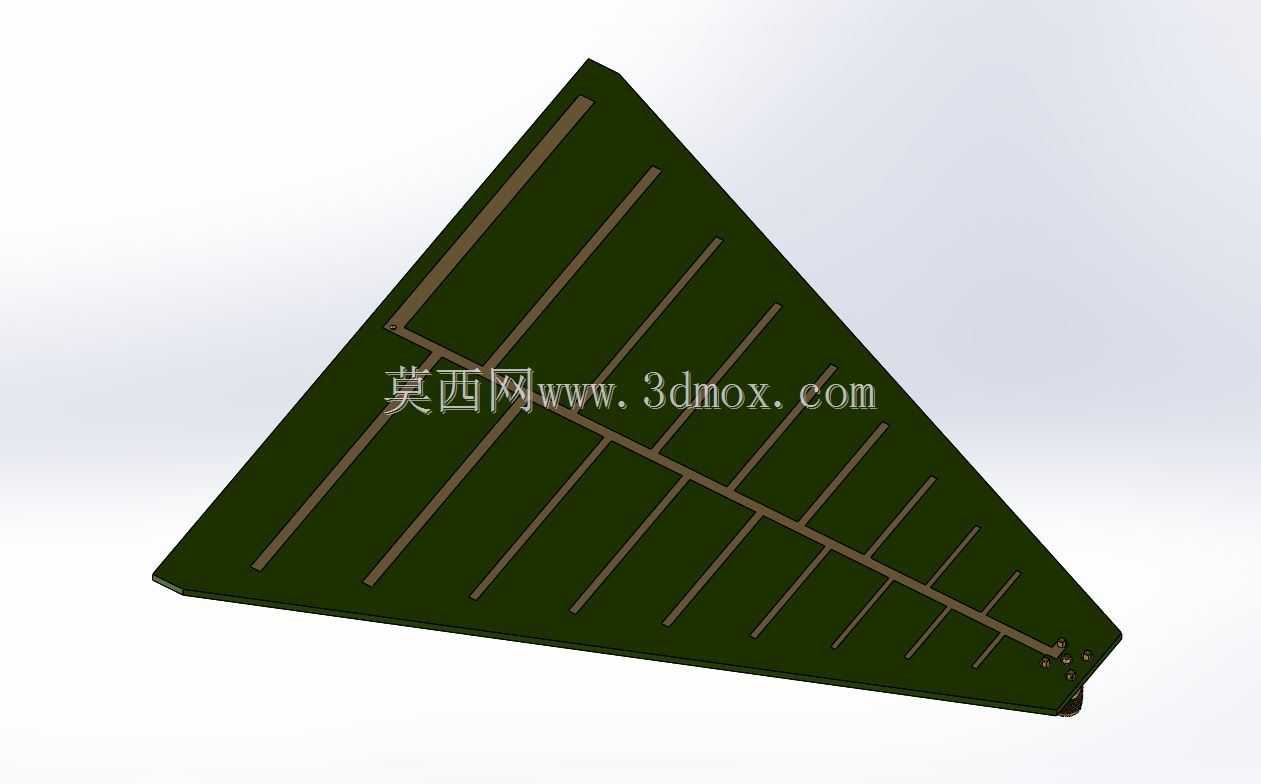

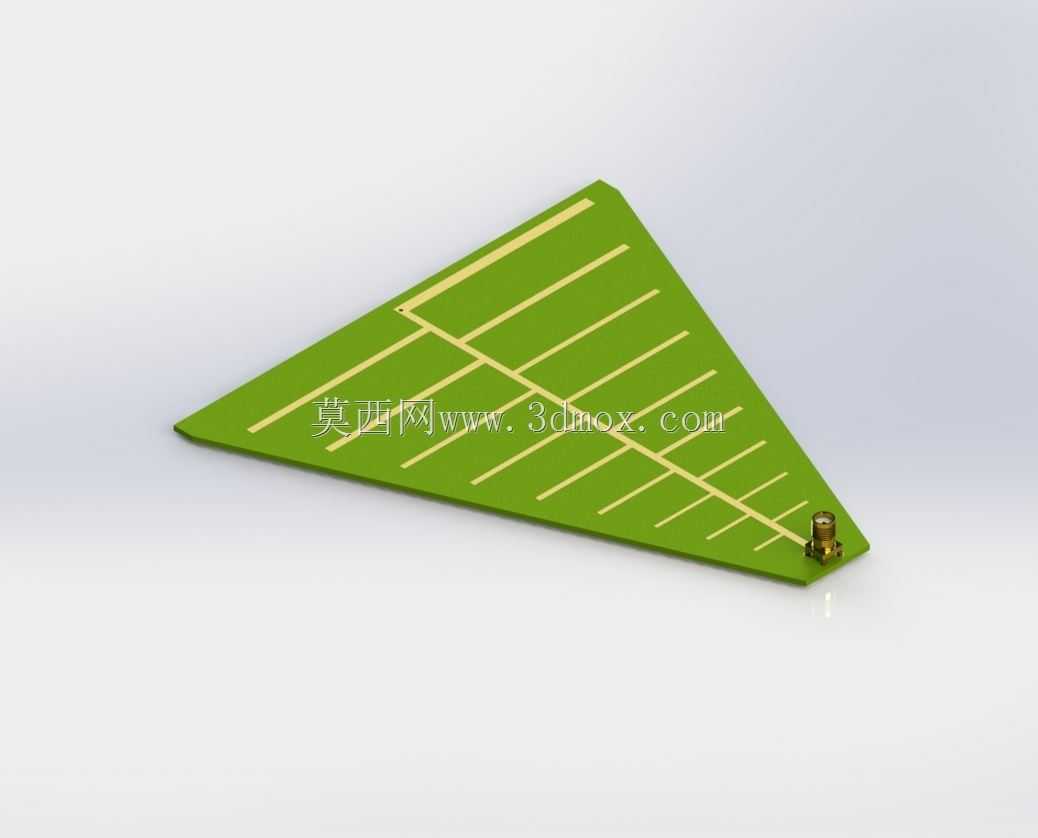

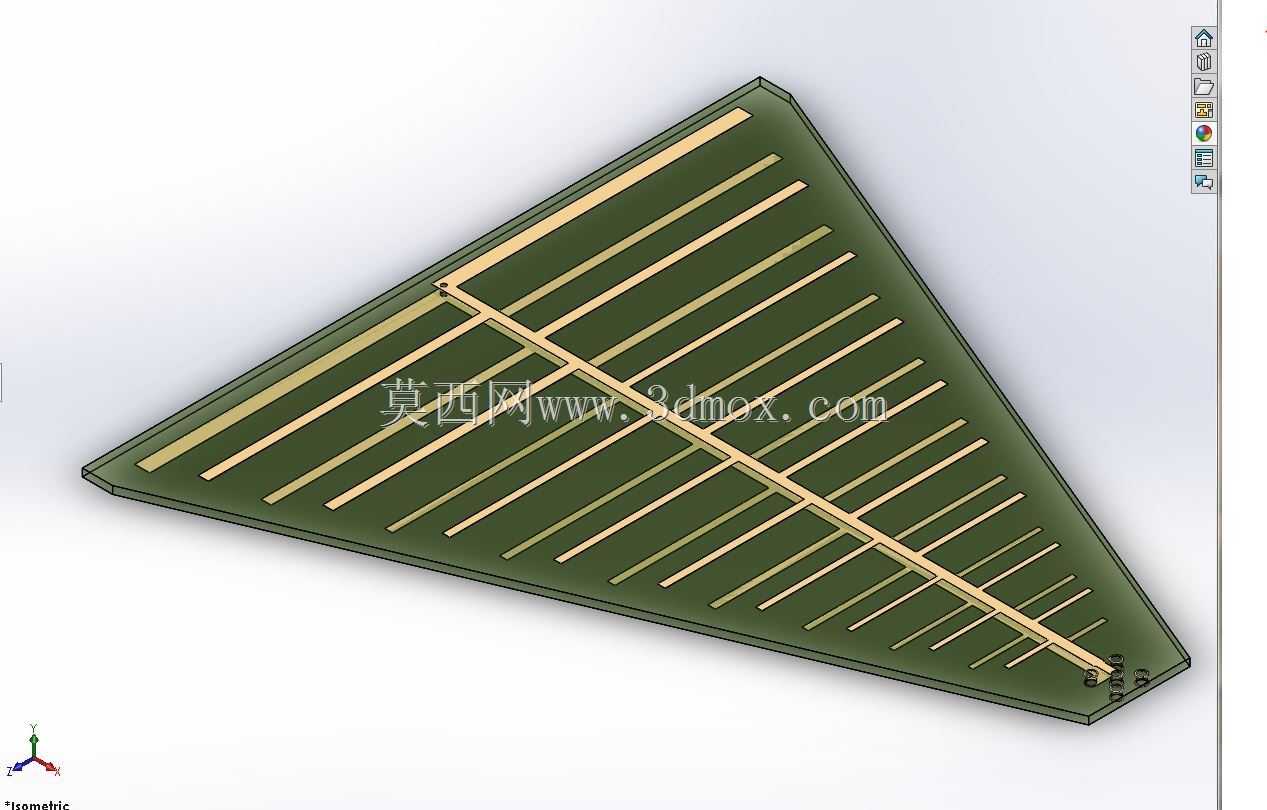

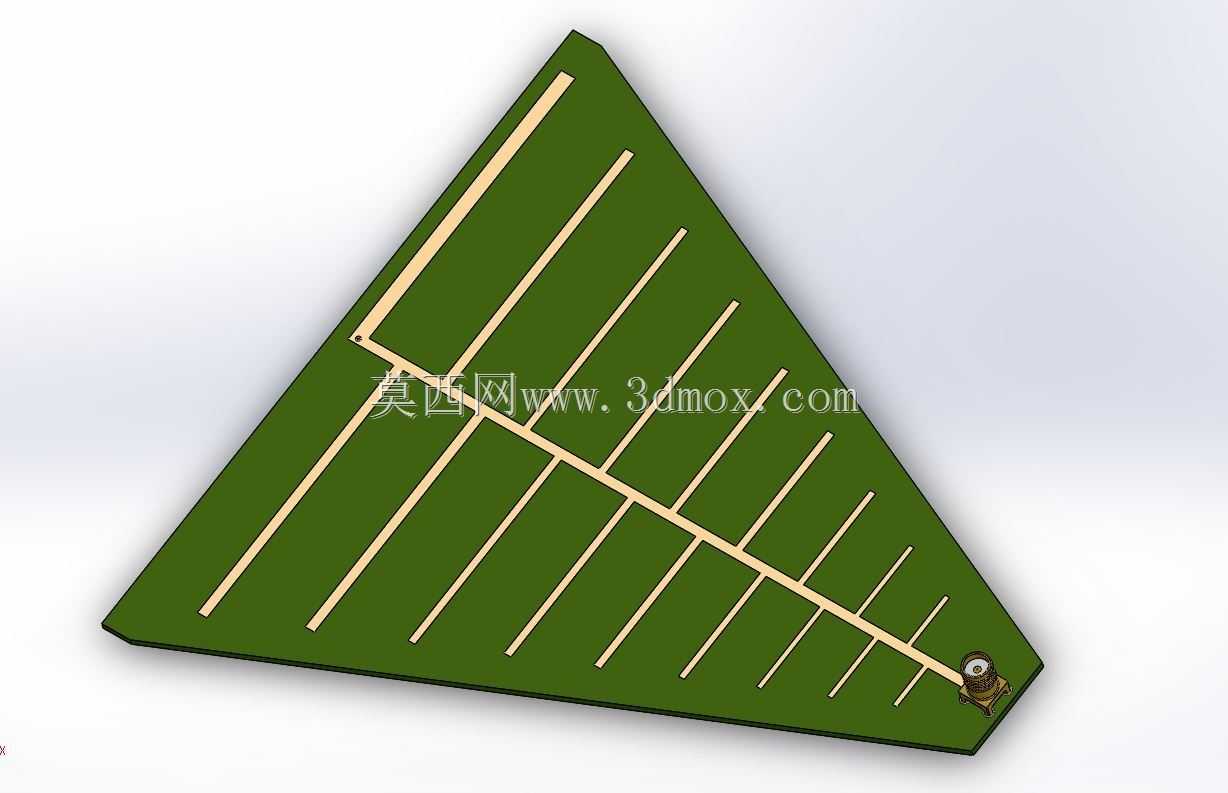

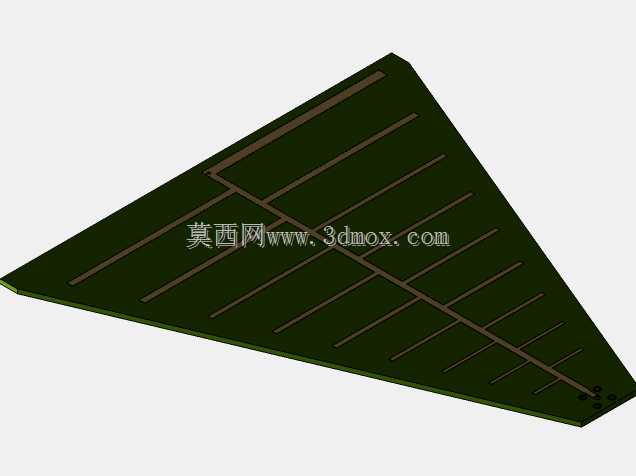

这款对数周期宽带微带PCB天线，主要面向多频段无线通信场景设计，可覆盖800MHz到6GHz的宽工作频段，能够适配当下主流的各类短距离、中短距离无线传输需求，在智能家居组网、工业无线传感网络、室内外无线信号覆盖、便携通信设备信号收发、物联网终端数据传输等场景中都能发挥稳定作用。不同于传统的金属振子对数周期天线，这款天线采用PCB微带结构设计，整体依托印刷电路板工艺实现辐射振子的布局，将18组对数周期结构的辐射单元直接印制在PCB基材表面，既省去了传统天线复杂的金属振子加工、组装工序，也大幅压缩了天线的整体厚度与重量，更适合嵌入到各类轻薄型的通信终端、信号采集设备内部使用。从功能特性来看，这款天线采用经典的对数周期振子阵列排布逻辑，不同长度的辐射振子对应不同工作频段的信号谐振需求，从天线馈电端往尖端方向，振子长度随工作频率升高逐步缩短，能够在整个工作频段内保持较为平稳的增益与驻波比表现，无需额外加装复杂的匹配调谐电路即可实现宽频段的信号收发，搭配端部的SMA同轴连接器，可以直接与射频前端电路进行连接，信号传输过程中的损耗更低，连接可靠性也更强。在设计思路上，这款天线采用三角形的基板轮廓，将所有辐射振子沿基板中轴线对称排布，馈电点设置在基板的尖端位置，既符合对数周期天线的结构辐射原理，也尽可能压缩了天线的整体占用面积，基板边缘预留了足够的安装固定空间，可以通过螺丝固定、粘接等方式安装在设备外壳内侧或者设备主板的空余位置，不会与设备内部的其他电路模块产生结构干涉。从安装边界来看，这款天线整体为薄片状结构，厚度与常规PCB板一致，安装时仅需注意在天线辐射面方向避开大面积的金属遮挡件，避免金属屏蔽影响信号的收发效果，SMA连接器的位置可以根据实际设备的接口布局进行适配调整，既可以采用板端直连的焊接方式，也可以通过短同轴跳线连接到设备的射频接口，适配不同设备的内部结构布局需求。在实际使用中，这款天线可以同时兼容蓝牙、WiFi、Zigbee等多种常见的无线通信协议频段，无需为不同的通信频段单独配置对应天线，能够有效降低多模通信设备的天线配置成本与内部空间占用，尤其适合对设备体积、重量有严格要求的便携通信设备、无线传感节点、小型信号中继设备使用。
