立式常压储液罐工业设备结构设计

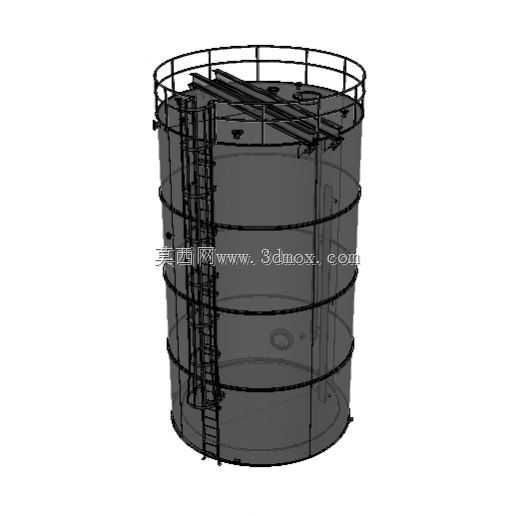

这款立式储液设备主要面向化工原料存储、工业水处理、粮油加工、市政供水等场景的常压液体存储需求，可适配常温状态下无强腐蚀特性的液态介质存储，在中小型生产厂区、原料中转库区、配套生产车间都有广泛的应用空间，能够为生产流程提供稳定的原料暂存、中转缓冲功能，避免生产环节因原料供给波动出现断档，也可作为成品液体出厂前的暂存载体，衔接生产与灌装转运环节。从功能设计来看，罐体采用立式圆柱结构，最大化利用垂直空间减少占地面积，顶部设置环形安全护栏，为日常巡检、顶部阀门操作的作业人员提供可靠的安全防护，避免高处作业坠落风险；侧面外置直爬梯，梯身与罐壁通过固定件刚性连接，踏步做防滑结构处理，满足人员上下罐体的通行需求，爬梯与顶部护栏做衔接过渡，消除上下通行的安全间隙。罐体外部设置多圈环形加强筋，沿罐体高度方向均匀排布，抵消内部液体静压带来的罐壁形变应力，提升罐体整体结构强度，即使在满载状态下也能保证罐壁形变量控制在安全范围内，延长设备整体使用寿命。罐顶设置多组工艺开口，可根据实际使用需求配置进料管、呼吸阀、人孔、液位检测装置等配件，满足进料、排气、检修、液位实时监测的多元需求；罐底做微坡设计，配合底部排污口可实现罐内残液、沉积杂质的彻底排空，降低日常清理维护的作业难度。设计过程中优先考虑安装与运维的便捷性，罐体底部设置支撑脚，可直接固定在硬化混凝土基础上，安装时无需额外做复杂的预埋结构，只要保证基础平面水平度满足承重要求即可完成固定；整体结构做模块化拆分设计，爬梯、护栏、加强筋都可单独拆解更换，若局部出现磕碰损伤无需整体更换罐体，降低后期运维成本。外形尺寸适配中小型厂区的安装空间，罐体直径与高度比例经过优化，既保证足够的存储容积，也不会因为过高导致风压负载过大，适配大部分内陆地区的户外安装抗风要求，安装边界预留足够的操作空间，罐体侧面与周边建筑、设备的间距满足日常巡检与检修的通行需求，不需要额外占用过多厂区土地。
