立式空气驱动锻打蒸汽锤结构设计

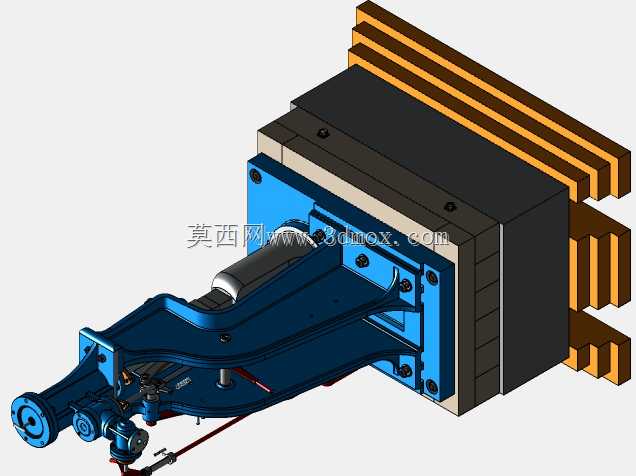

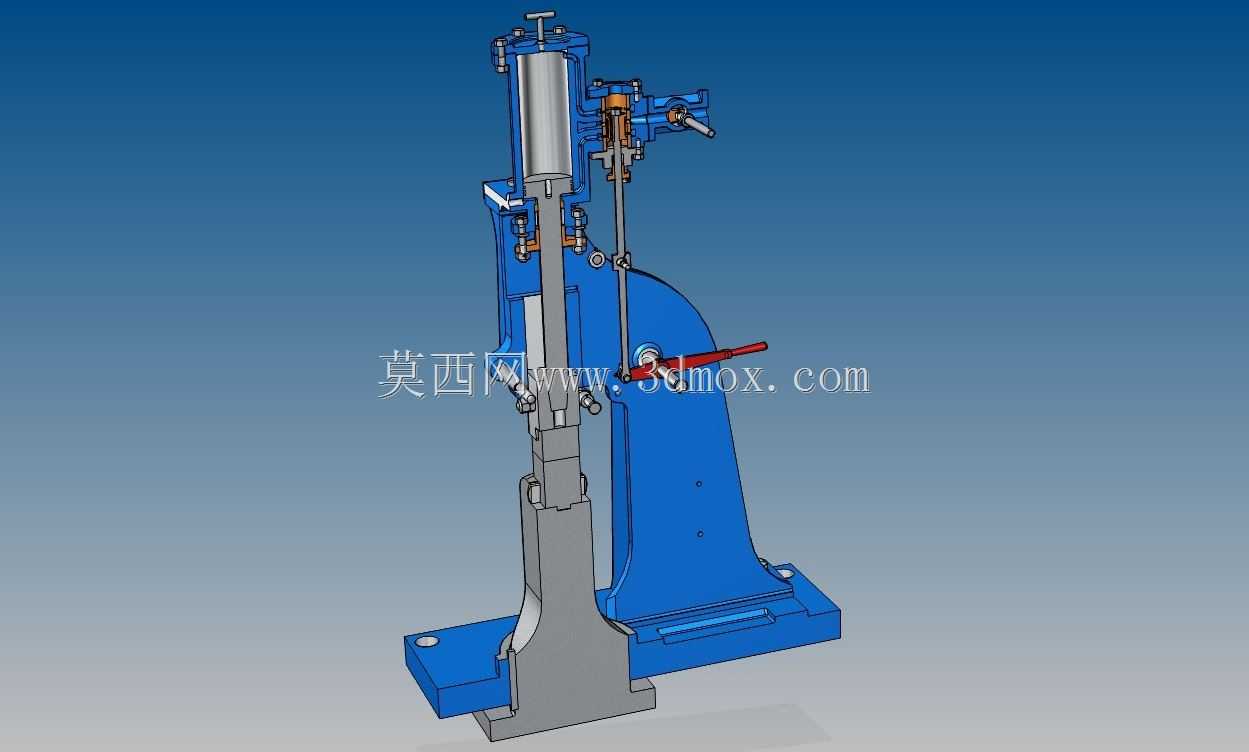

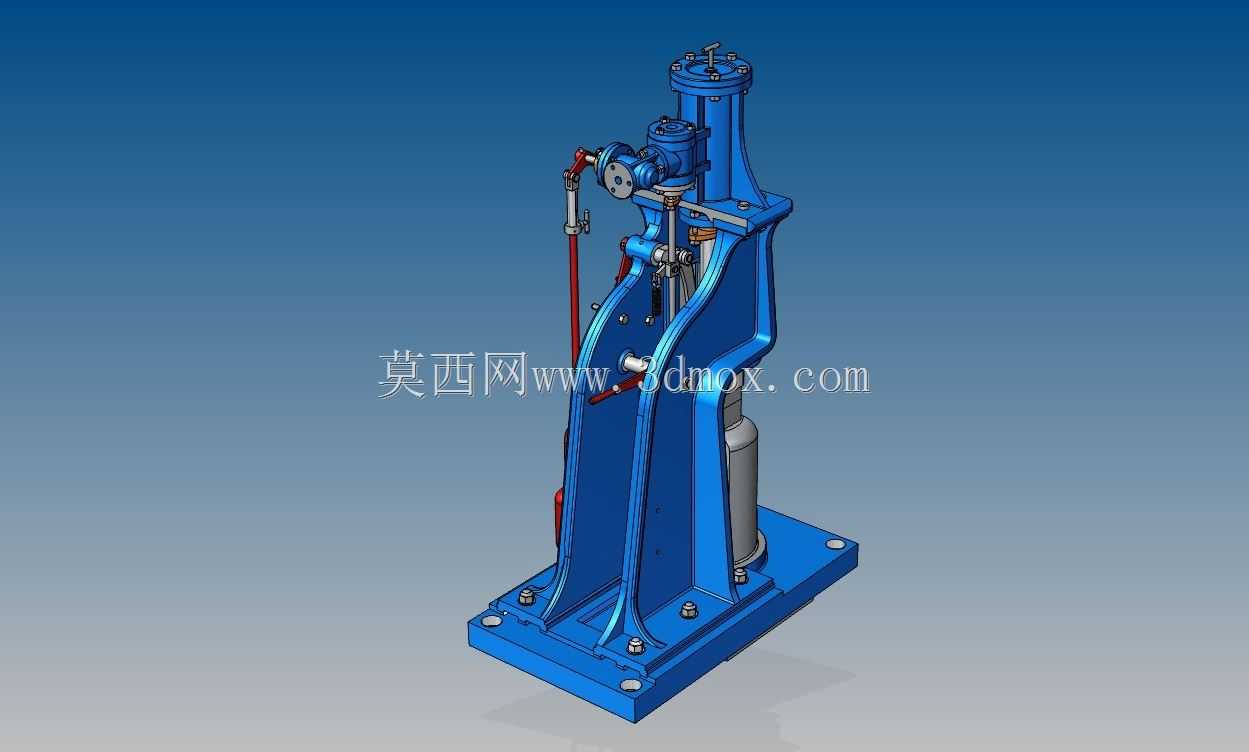

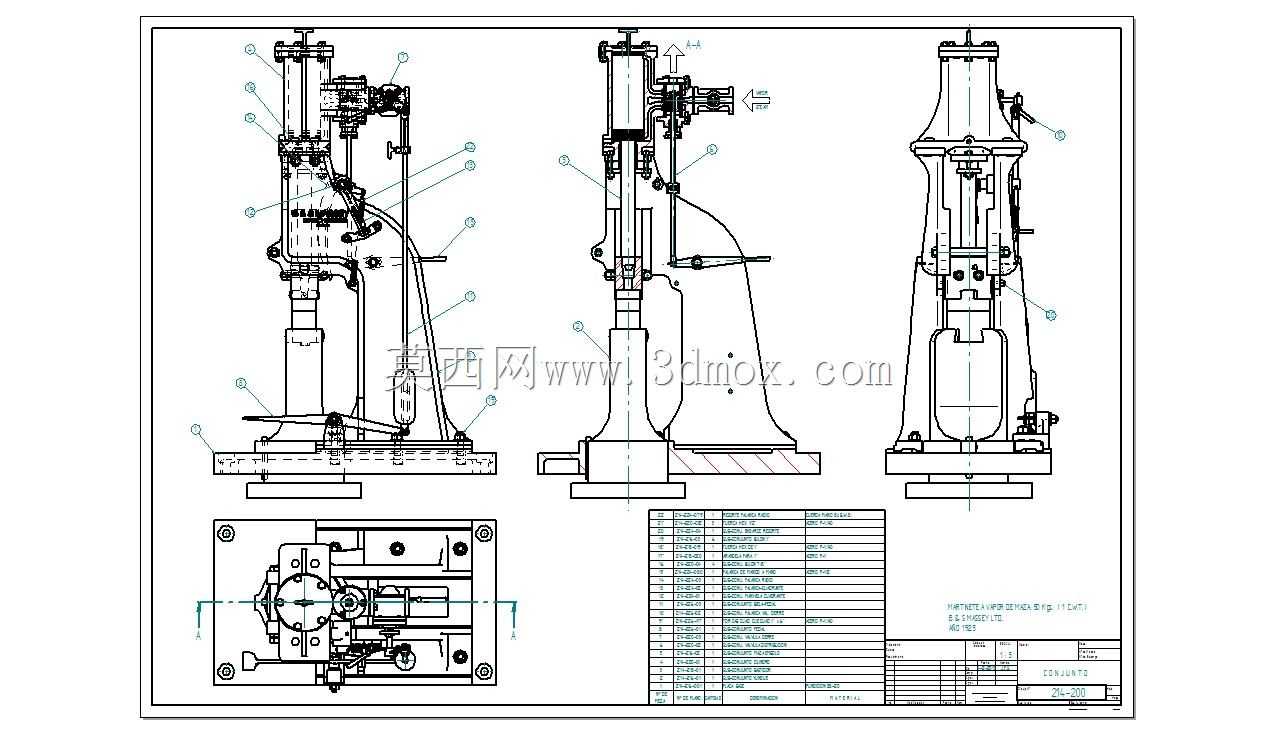

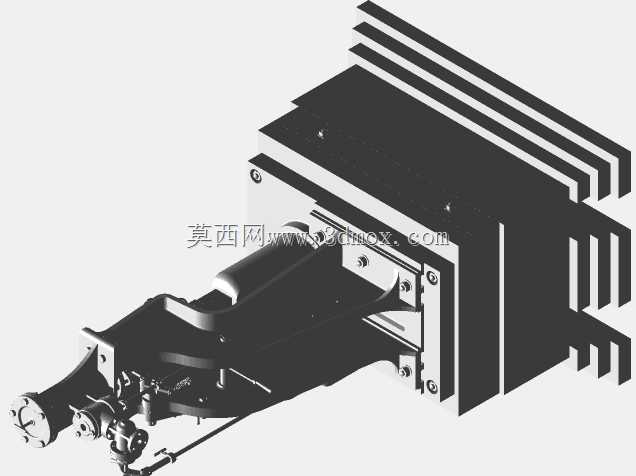

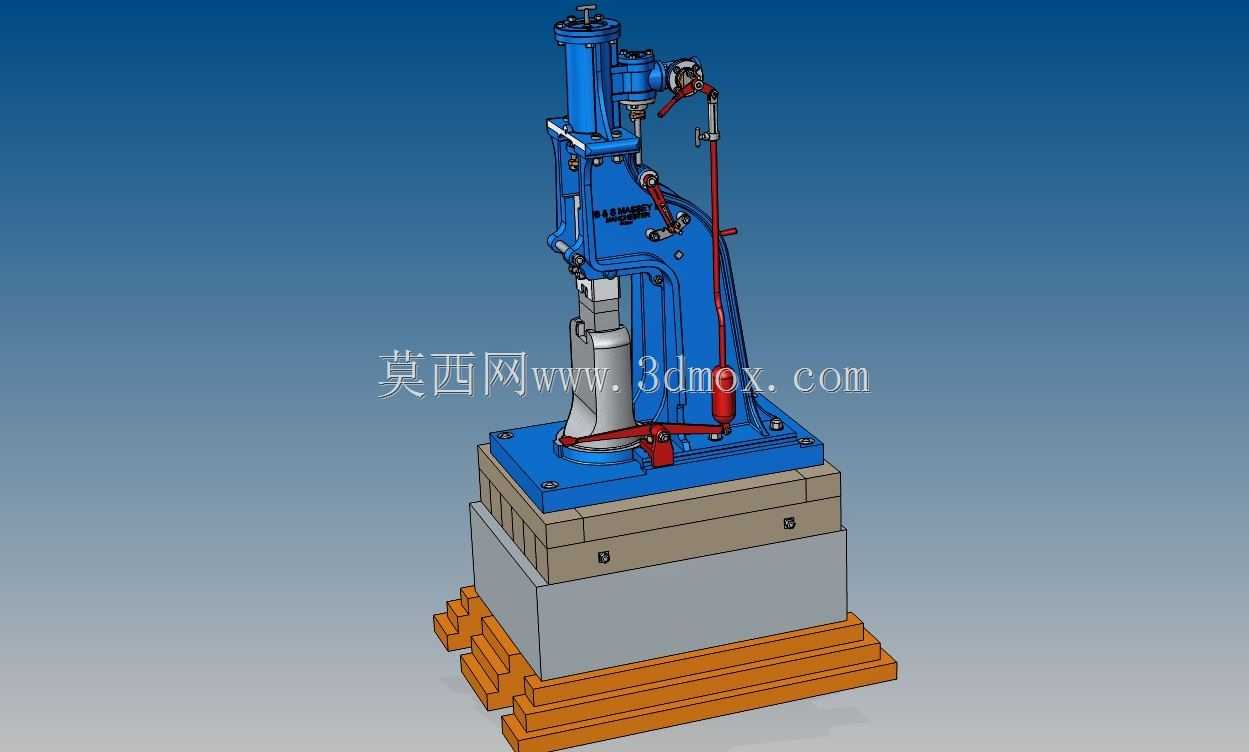

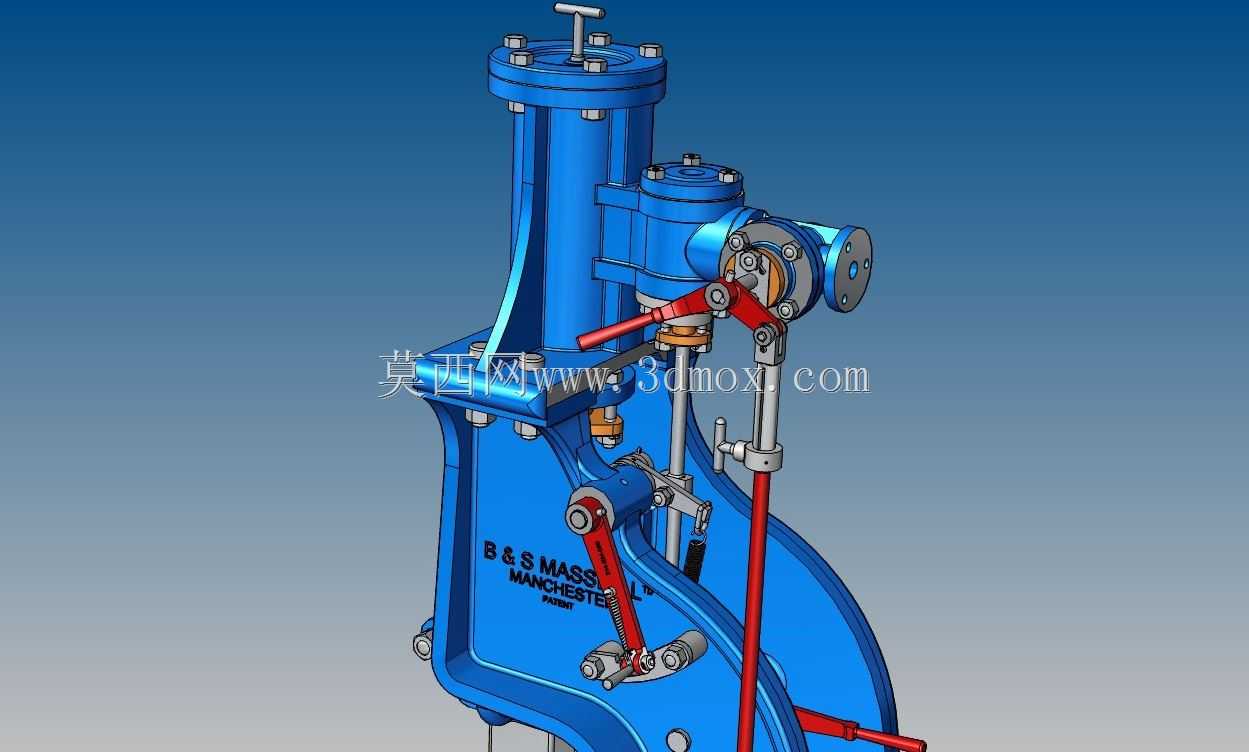

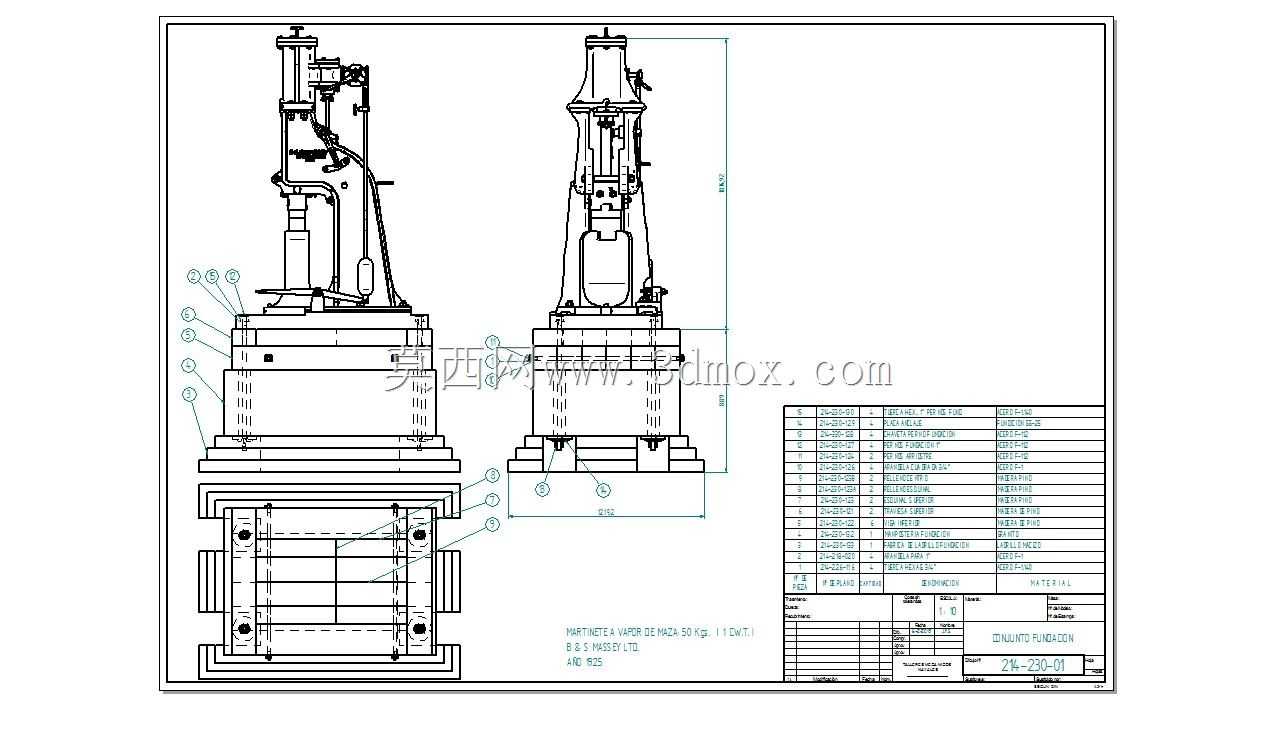

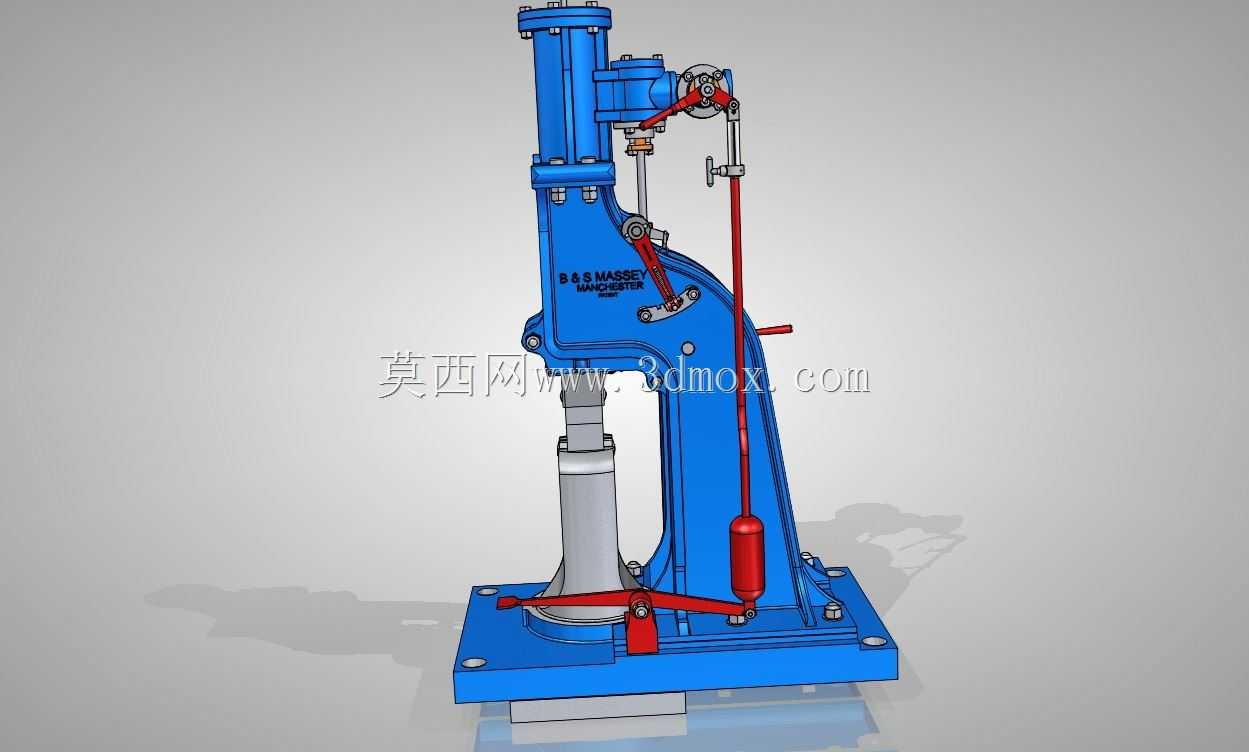

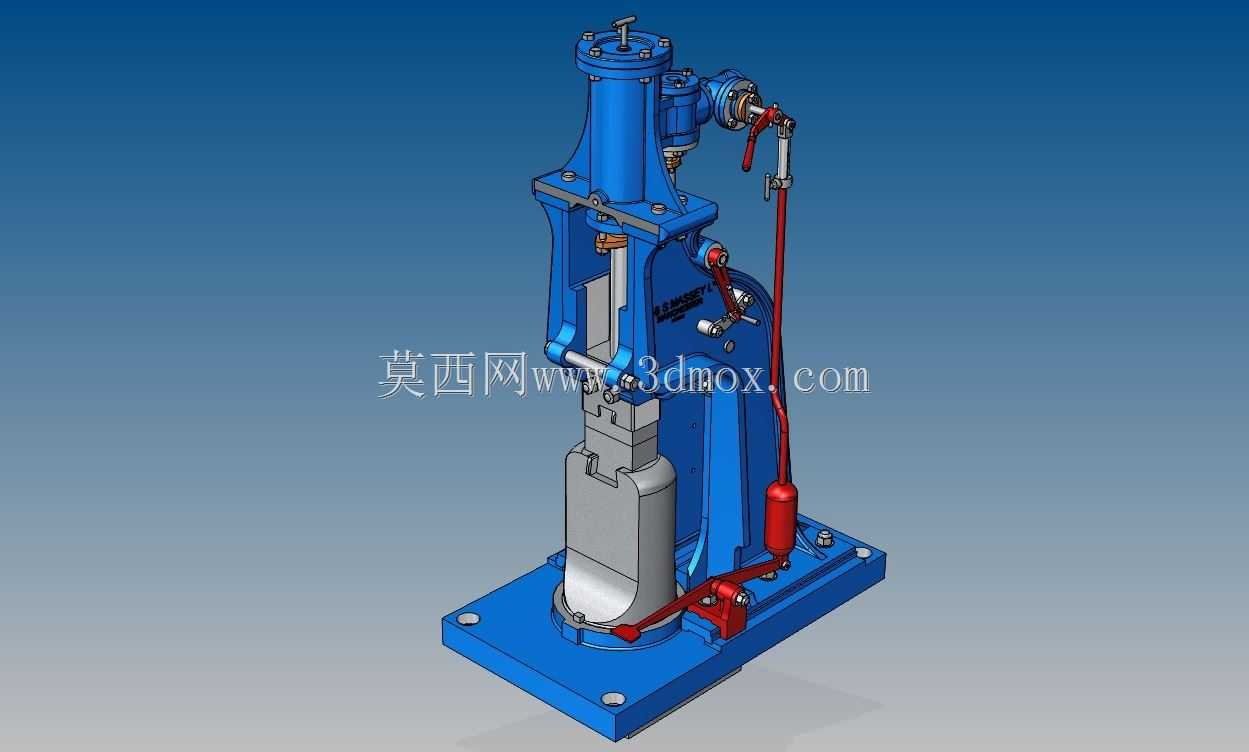

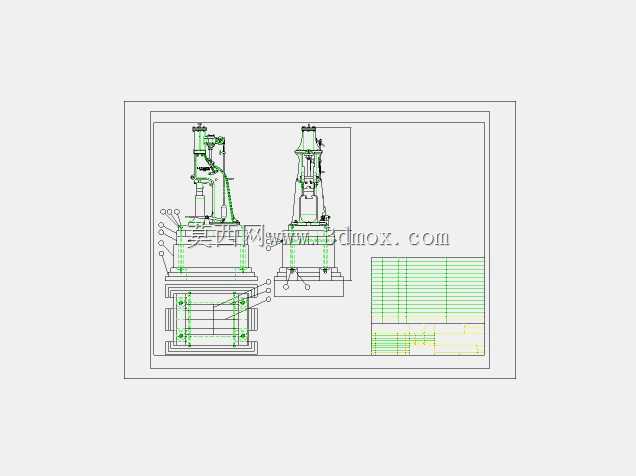

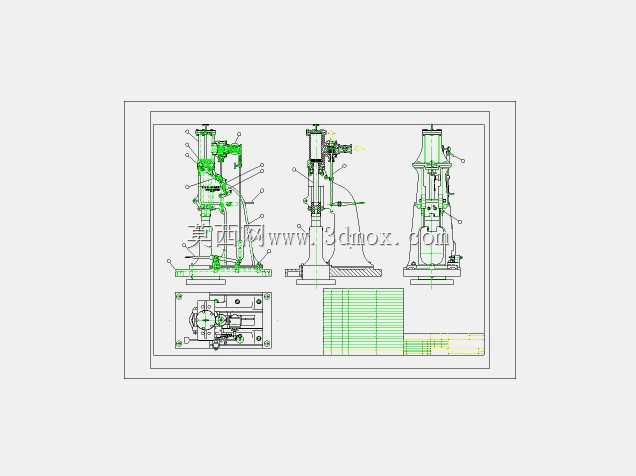

这款立式锻打设备是面向中小批量锻件加工场景设计的实用型锻压装备，主要应用于五金工具制造、小型农机配件加工、铁艺制品生产、五金修配等作业场景，可完成圆钢拔长、坯料镦粗、冲孔、锻接、热态弯曲等多种锻造工序，能够适配碳钢、合金结构钢、铜铝等多种常见金属材料的热锻加工需求，是小型锻造工坊、机械维修车间、职业院校实训基地的核心加工设备之一。设备整体采用立式落地式结构布局，底部为厚重的方形铸铁安装基座，基座上预留有对称分布的地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面上，安装时需保证基座上平面的水平度误差控制在合理范围内，避免长期作业过程中出现机身倾斜、锤击偏移的问题，基座整体占地尺寸紧凑，无需额外搭建大型混凝土基础，降低了车间部署的成本与施工周期。设备的核心做功单元为垂直布置的锤身立柱，内部集成了锤头导向结构与动力传导通路，锤头部分采用自由落体配合压缩空气助推的做功方式，锤头与锤杆采用刚性连接结构，导向段设置有耐磨衬套，可长期承受高频次的往复冲击载荷，同时减少锤头下行过程中的横向偏移，保证锤击位置的精准度，锤头下端可根据加工需求更换不同型面的锤砧，适配平锻、型锻、压印等不同作业需求。设备的操控系统采用手动杠杆式控制阀结构，操作手柄布置在机身侧方便于操作人员握持的位置，操作人员可通过扳动手柄的角度精准控制锤头的行程、锤击力度与打击频次，可实现单次轻击、连续重击、锤头悬停等多种作业状态，操控逻辑简单直观，新操作人员经过短时间培训即可熟练掌握操作技巧。设备的动力管路采用刚性管路配合柔性连接段布置，将压缩空气精准输送至做功气缸内部，管路连接处设置有密封结构与缓冲防护，避免长期振动环境下出现管路松动、漏气的问题，气缸外部设置有防护壳体，可阻挡锻造过程中飞溅的氧化皮与高温碎屑，延长核心动力部件的使用寿命。设备的砧座部分与底部基座为一体化铸造结构，具备足够的重量与结构刚度，可充分吸收锤击过程中的反冲力，减少作业过程中的机身振动与噪音传递，砧座上平面经过精加工处理，可根据加工需求安装不同规格的下砧模块，适配不同尺寸规格的锻件加工。整体设计充分考虑了小型锻造作业的实际需求，在保证足够打击力的前提下尽可能压缩设备的整体体积，结构简单可靠，维护保养便捷，日常仅需定期对导向部位加注润滑油、检查管路密封状态即可保证设备长期稳定运行，无需复杂的电控系统与专业维护技能，十分适合分散式小型加工场景的使用需求。
