蒸汽机车双杆十字头传动连接构件

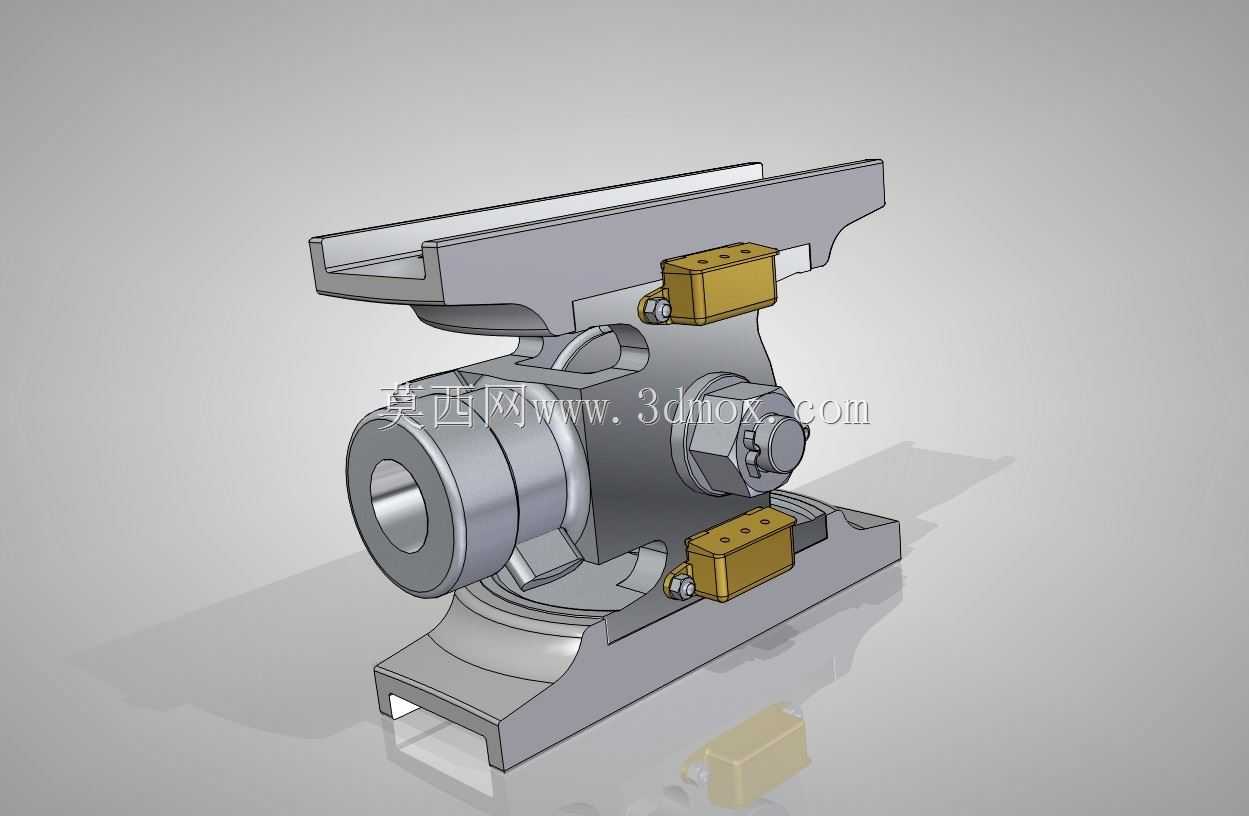

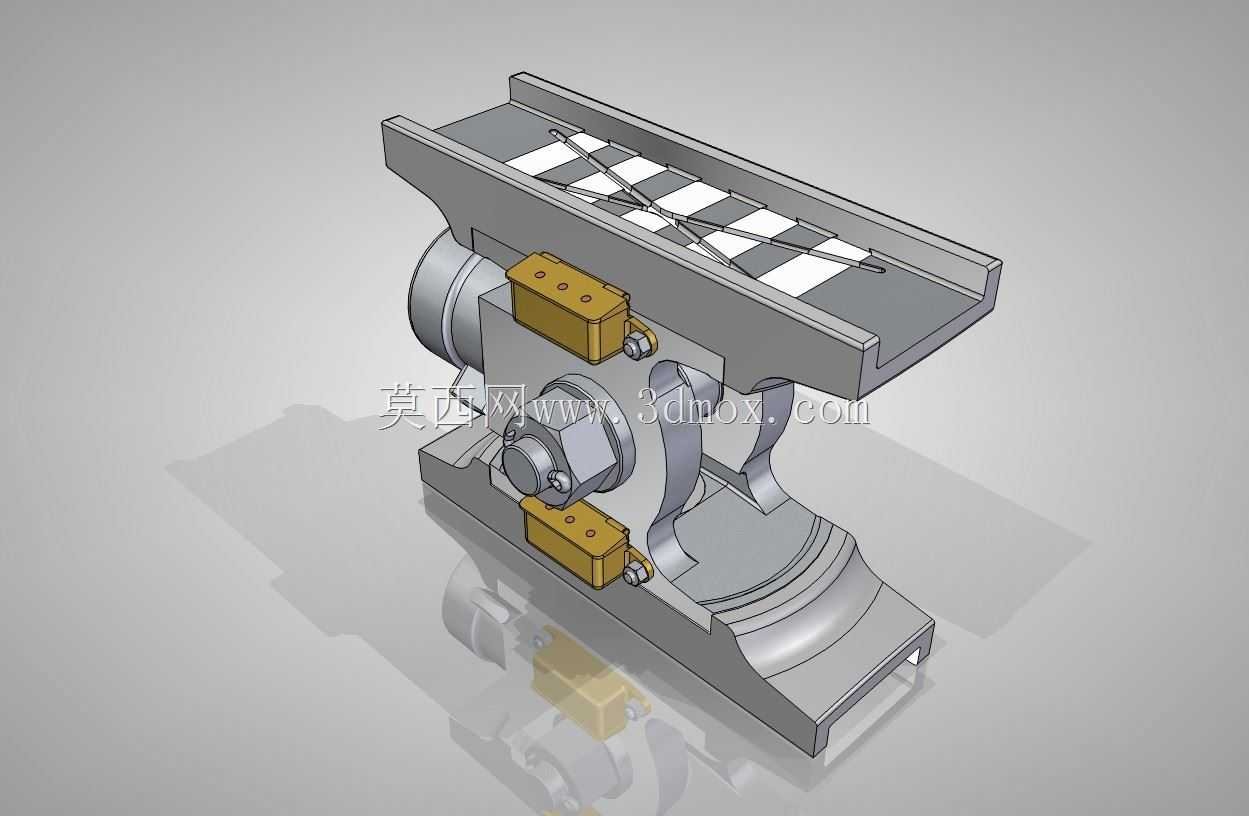

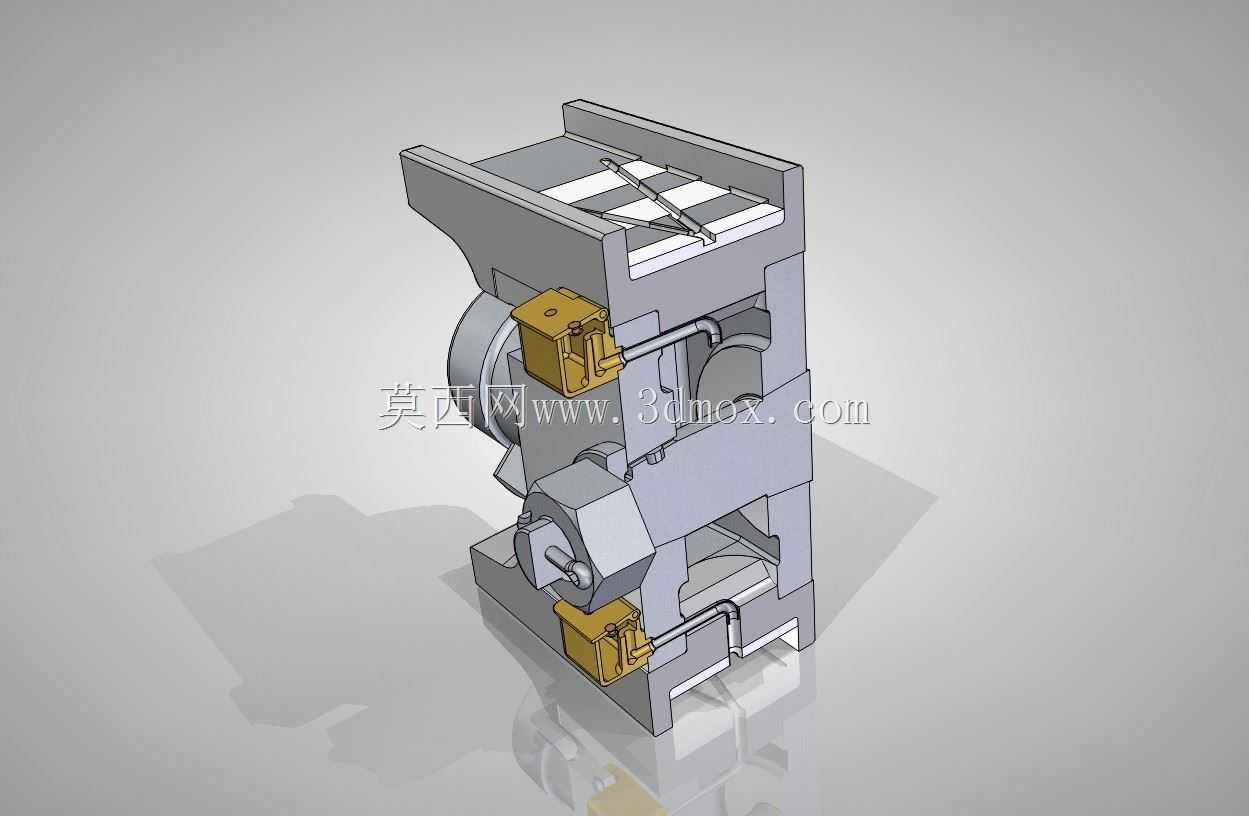

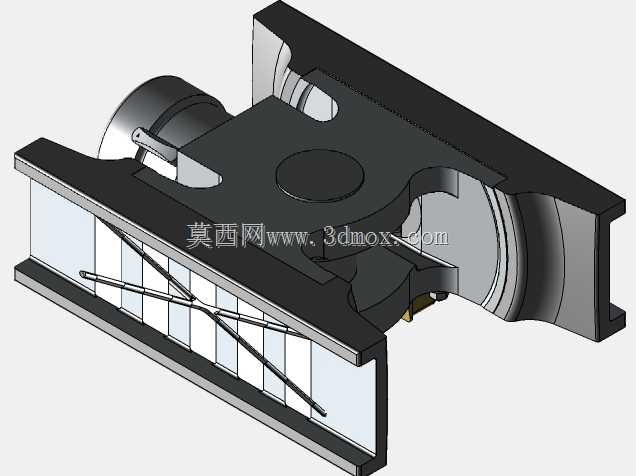

该构件是蒸汽机车动力传递路径中的核心连接部件，安装于机车汽缸与动轮之间的传动区间，承担着将汽缸活塞的直线往复运动转化为摇杆圆周摆动的关键衔接作用，是往复式动力机械中实现运动形式转换的典型结构。从实际应用场景来看，这类双杆结构十字头多用于大牵引力干线蒸汽机车，相比单杆十字头能承受更高的活塞推力，适配长行程汽缸的动力输出特性，在机车满负荷爬坡、重载牵引工况下，可有效分散传动副的接触应力，避免局部载荷集中导致的构件磨损或形变。构件整体采用上下对称的滑动导向面设计，上部与下部的平直导轨面分别与机车车架上的上下导板配合，滑动面预留有均匀的润滑脂安装槽位，对应模型上的两个黄铜色注油座，可在运行过程中持续为滑动摩擦面供给润滑介质，降低往复运动过程中的摩擦损耗，延长导板与十字头本体的检修周期。中间的回转连接部位采用销轴铰接结构，与摇杆小端形成转动副，铰接处设计有防松锁紧结构，可承受机车运行过程中频繁换向带来的冲击载荷，避免销轴出现轴向窜动。设计过程中优先保证了导向面的平面度与铰接孔的同轴度公差，上下滑动面的平行度误差需控制在极小范围内，否则会导致十字头运行过程中出现卡滞、偏磨问题，直接影响机车动力传递效率。安装边界方面，十字头的整体宽度需匹配车架导板的内侧间距，前后行程长度需适配活塞的最大往复行程，铰接孔的中心高度需与动轮轴心、汽缸轴心保持在同一水平基准线上，避免传动过程中产生附加侧向力。两侧的双杆连接耳对称分布于铰接点两侧，可同时连接两组传动杆件，相比单侧连接结构，传动过程中受力更均衡，能有效抵消活塞往复运动产生的侧向倾覆力矩，让十字头在导板间的滑动更平稳，减少运行过程中的敲击异响。构件本体采用铸钢材质加工成型，滑动面可根据耐磨需求镶嵌铜衬套，注油座采用黄铜材质加工，既保证了结构强度，又兼顾了摩擦面的耐磨性能，整体结构完全适配蒸汽机车高负荷、长周期运行的工况要求，是往复式蒸汽动力设备中经过长期工程验证的成熟传动结构。
