带侧通油口的芯轴式旋转连接结构

　　该结构属于流体介质旋转输送类核心部件，主要应用在需要持续向旋转执行端输送压力油、冷却介质的工况场景，比如机床主轴中心出水结构、卷取设备的涨缩油缸供油回路、旋转工装的气液通路对接位置，解决固定管路与旋转部件之间的介质输送无泄漏转接问题，避免管路随部件回转发生缠绕、扭折故障。从实际使用场景来看，这类部件常安装在设备回转端与固定端的衔接位置，一端随工作辊、主轴、回转工装同步转动，另一端对接固定的供油、供液管路，在连续回转过程中保持介质通路的连通，同时阻断介质外泄，保障旋转工况下的流体输送稳定性。

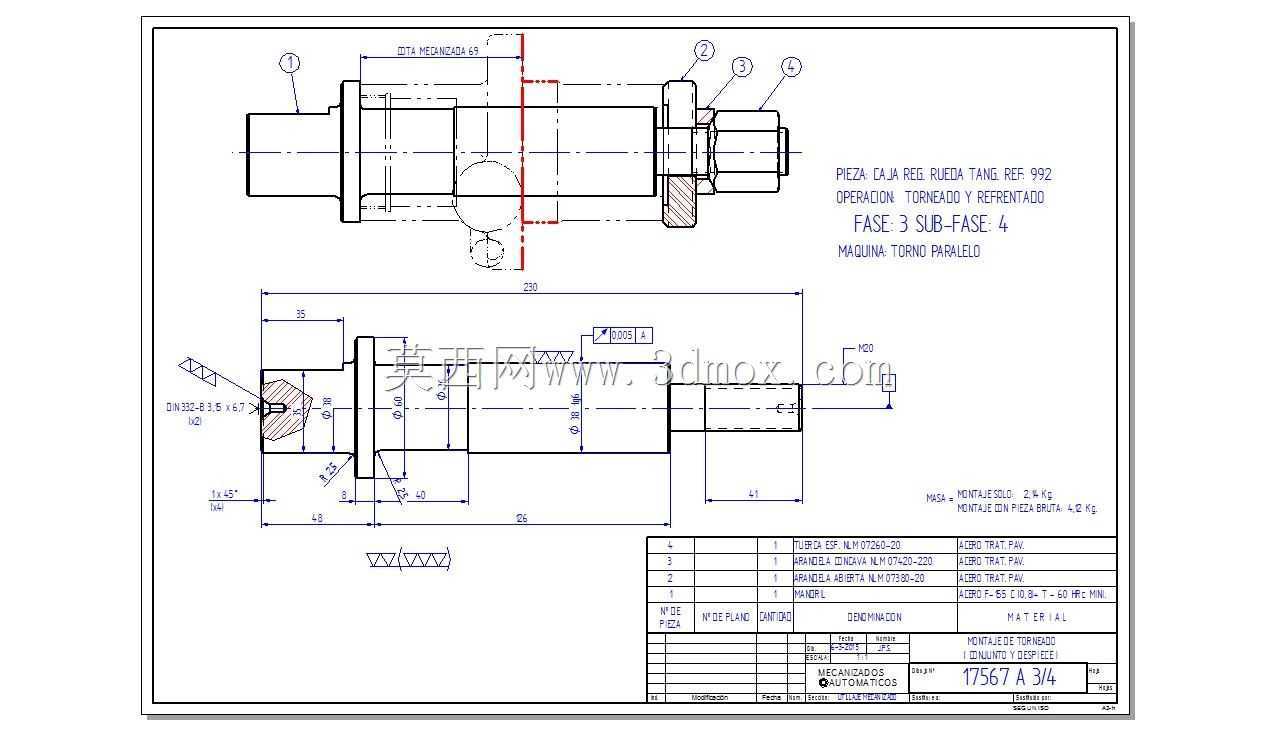

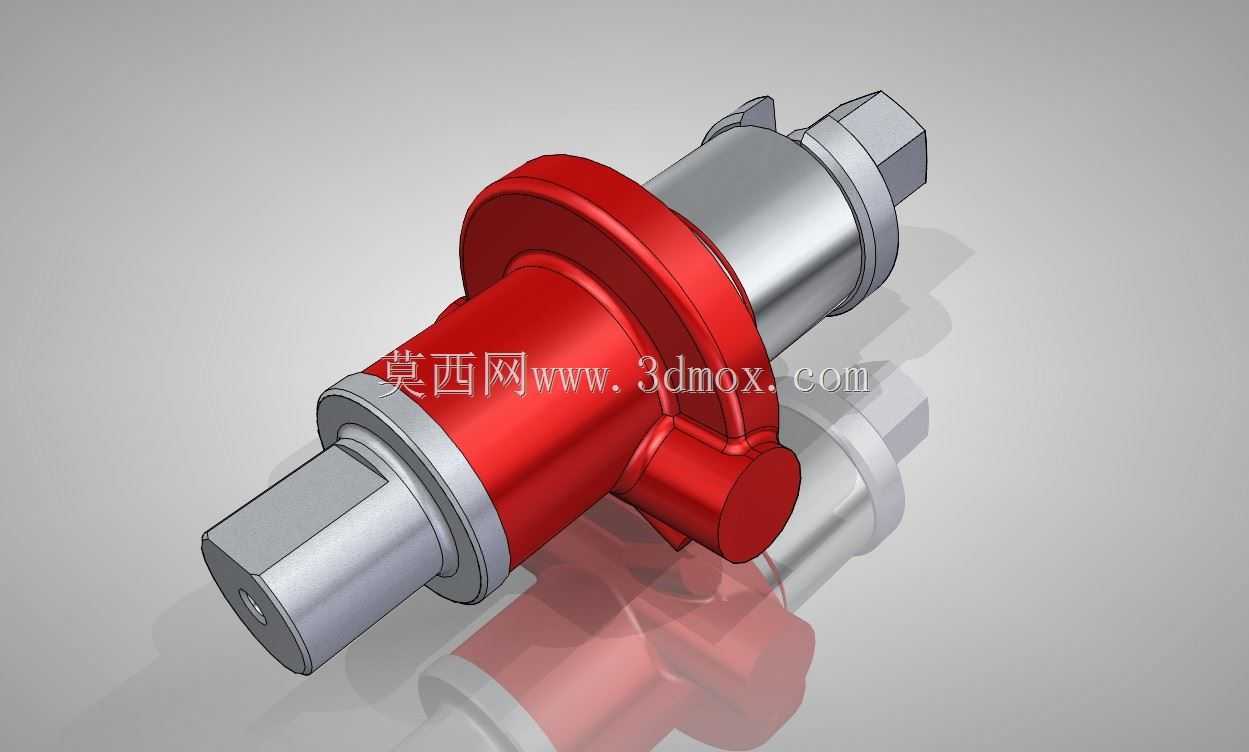

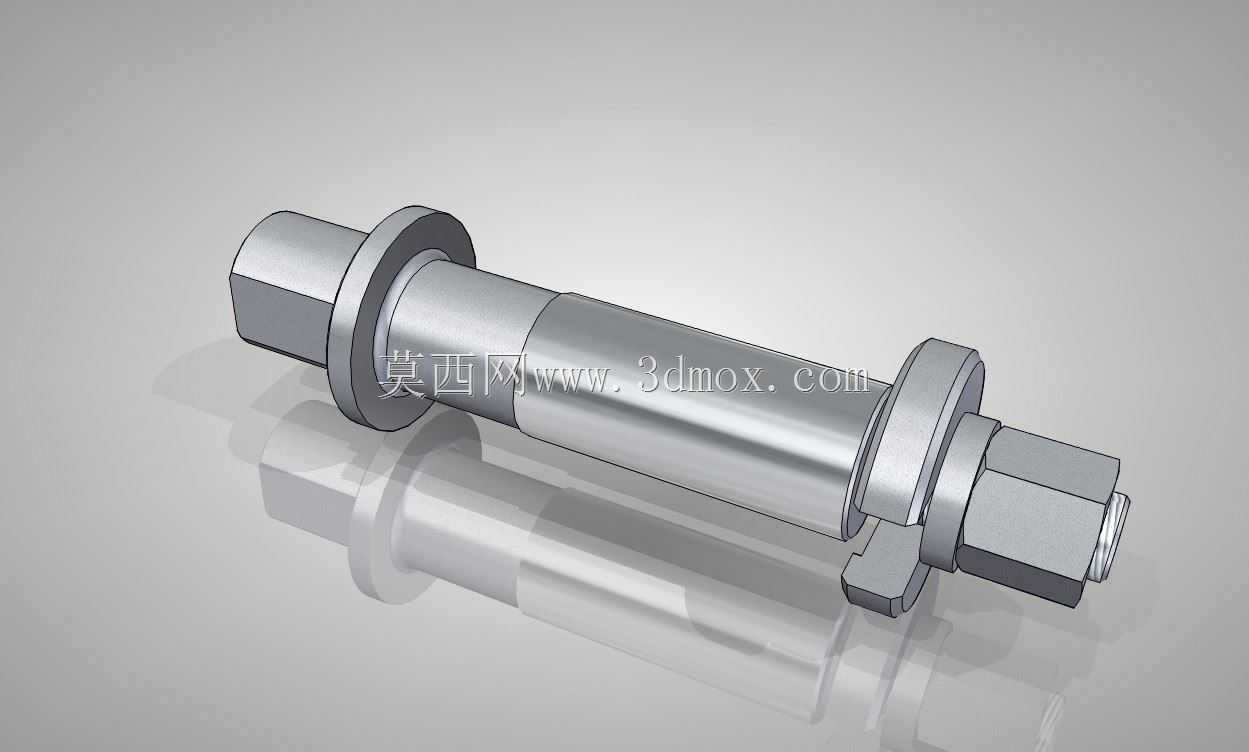

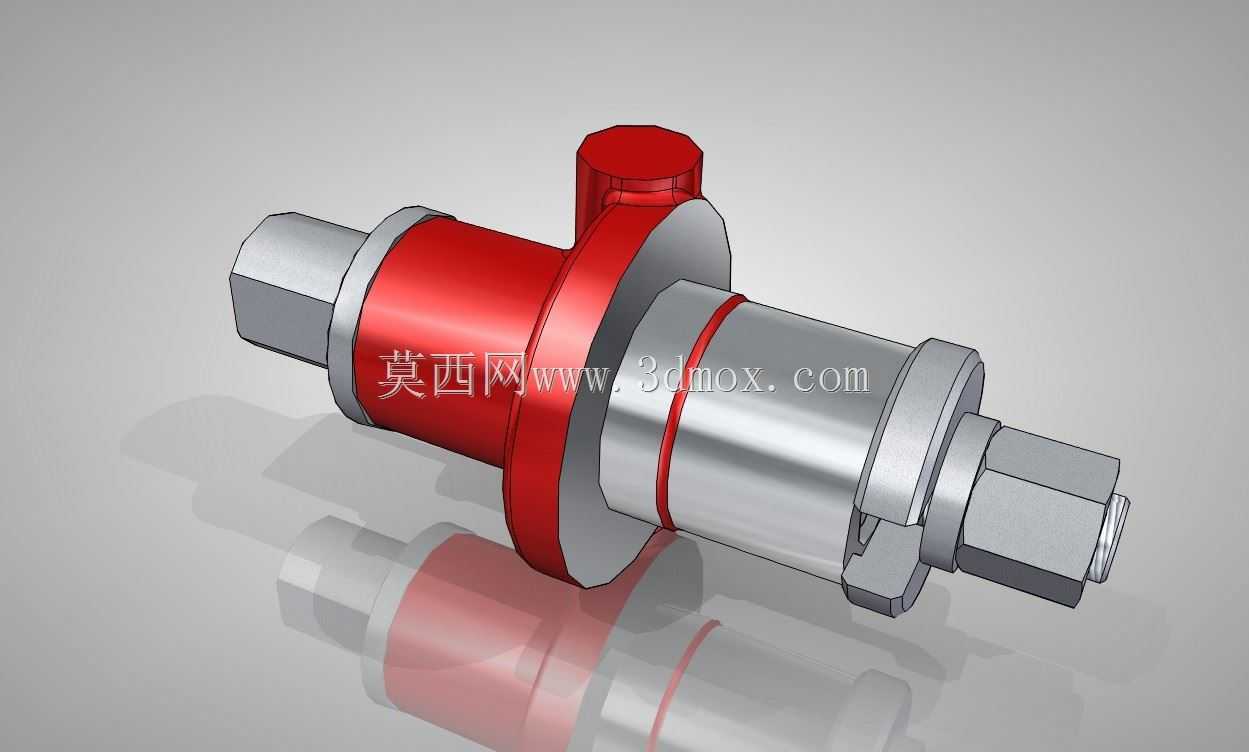

　　从结构设计逻辑来看，主体采用阶梯轴式芯轴作为核心承载与通流载体，芯轴内部加工轴向通流孔道，侧部径向开孔对接顶部的侧通油口，侧通油口采用外螺纹接头结构，方便与外部管路快速对接，外部设置带安装法兰的壳体套在芯轴外侧，法兰上预留安装孔位，可通过螺栓直接固定在设备的固定端支架或者墙板上，安装时芯轴的一端插入旋转部件的对接孔内，通过端部的六角锁紧螺母实现与旋转端的轴向锁紧固定，保证芯轴随回转部件同步转动，壳体则保持固定状态。芯轴与壳体之间设置多道环形密封槽，内置旋转密封件，将通流腔室与外部环境完全隔离，同时在密封件外侧设置轴承支撑结构，既降低芯轴转动时的摩擦阻力，又保证芯轴与壳体的同轴度，避免转动过程中出现偏磨导致密封失效。

　　从安装边界与尺寸适配角度来看，整体结构沿轴向呈对称阶梯布局，最大外径位于中部安装法兰位置，安装时需要预留的径向空间以法兰外径为基准，法兰端面到侧通油口顶端的径向高度需要在设备安装位置预留足够的避让空间，避免与周边固定结构发生干涉；轴向安装尺寸需要匹配芯轴插入旋转端的深度，端部六角螺母的锁紧行程需要提前核算，保证锁紧后芯轴的轴向窜动量控制在密封件允许的补偿范围内，侧通油口的朝向可根据现场管路排布需求，在安装时调整壳体的周向角度，适配不同方向的管路走线，减少管路弯折角度，降低介质输送的沿程阻力。

　　在功能特性上，该结构的通流路径沿芯轴轴向直通，侧部径向进油的流道设计减少了介质转向的阻力损失，适合输送粘度范围较宽的流体介质，从低粘度的冷却切削液到中高粘度的液压油均可适配；壳体与芯轴的配合面采用高精度磨削加工，表面粗糙度控制在密封件适配的区间内，既保证密封件的唇边能完全贴合配合面，又不会因为表面过于粗糙导致密封件过早磨损；端部的六角结构既方便安装时施加扭矩锁紧，又可作为周向防转结构，与旋转端的对接槽配合，避免芯轴在回转过程中与对接部件发生相对转动，保证扭矩传递的可靠性。

　　实际选型适配时，需要根据输送介质的工作压力、转速匹配对应材质的密封件，同时核算芯轴的通流孔径是否满足介质流量需求，安装法兰的孔位尺寸需要与设备安装面的预留孔位完全匹配，若安装空间受限，可调整侧通油口的接头规格，选用更紧凑的铰接式接头进一步缩小径向占用空间；日常维护时，只需定期检查密封位置是否有渗漏，在达到密封件使用寿命周期时，拆开端部锁紧螺母即可抽出芯轴更换密封件，无需整体拆卸壳体与设备的连接管路，大幅降低维护拆装的工作量。
