立式轴流式水轮机结构设计方案

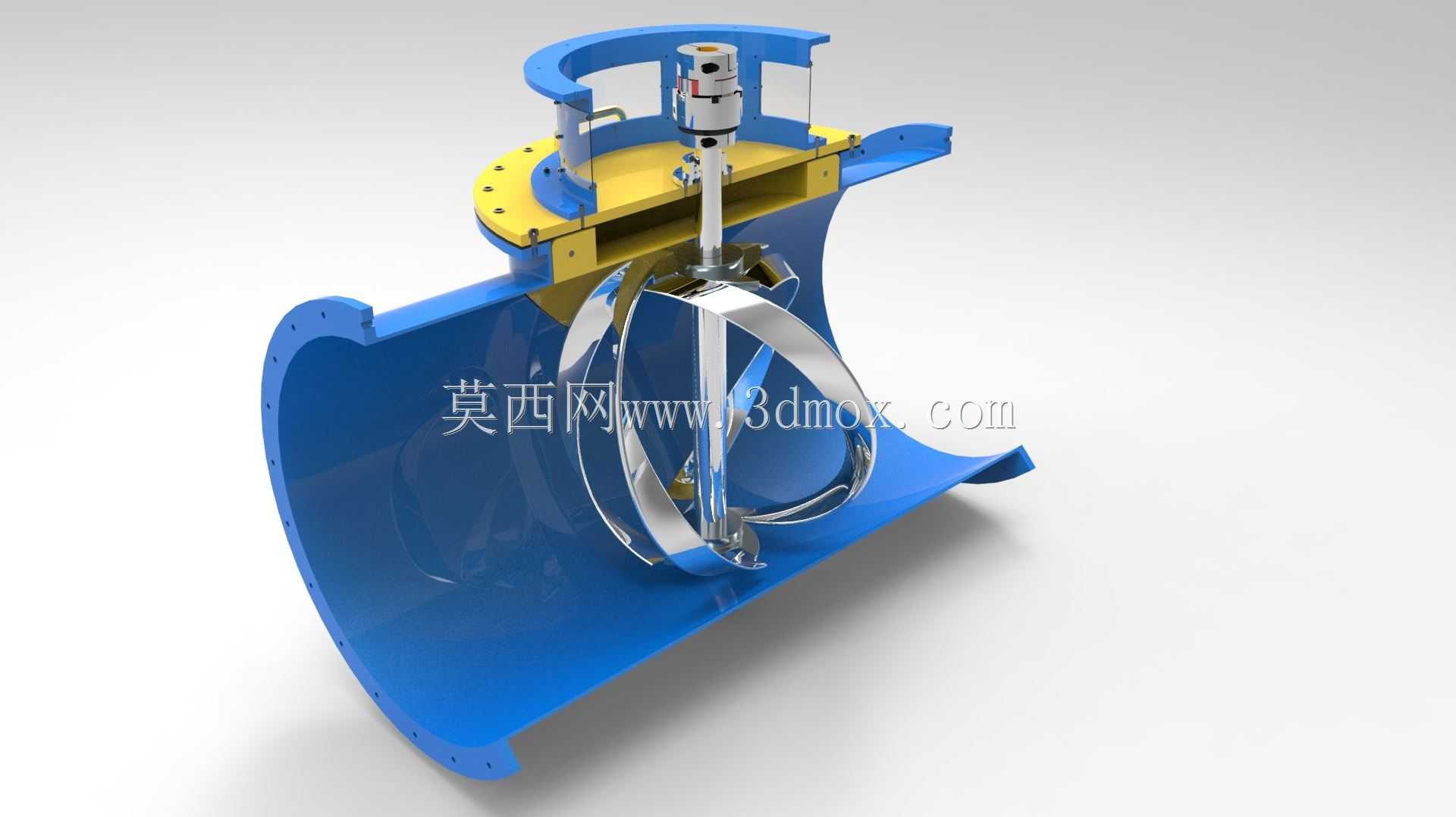

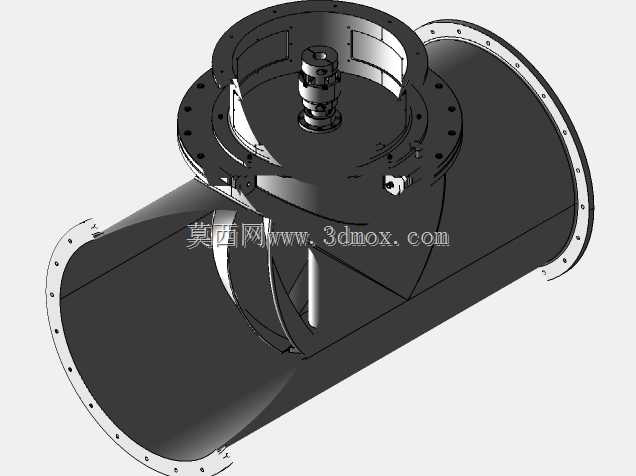

该水轮机结构主要应用于小型径流式水电站、山区微水电供电站点、工业余压能量回收场景，可将水流的动能与势能高效转化为旋转机械能，进而驱动发电机产出清洁电能，适配低水头大流量的水力工况，也可用于输水管道沿线的余压回收环节，减少输水过程中的能量损耗。设备整体采用立式布置结构，核心功能单元包含进水导流壳体、轴流转轮、主轴传动组件、顶部安装基座四大模块，水流从侧向进入导流壳体后，顺着壳体的弧形导叶结构调整流向，以最优冲角冲击转轮叶片，推动转轮绕主轴做定轴旋转，做功后的水流从壳体下部的出口顺畅排出，避免流道内产生涡流造成能量损失。设计过程中重点优化了转轮叶片的曲面构型，采用扭曲翼型截面设计，沿叶片展向匹配不同半径处的水流速度梯度，减少叶片表面的流动分离现象，提升不同流量工况下的能量转换效率，同时降低水流对叶片的气蚀冲击，延长核心部件的使用寿命。导流壳体采用半开式蜗壳构型，内壁做顺滑过渡处理，减少水流沿程阻力损失，壳体两侧设置法兰连接边，可直接与上下游输水管道对接，安装时无需额外制作异形连接段，降低现场施工的适配难度。主轴采用阶梯轴结构设计，上部与顶部基座内的轴承组件配合，承受转轮自重与水流冲击产生的径向、轴向载荷，下部与转轮轮毂采用锥面配合定位，保证传动过程中的同轴度，避免高速旋转时产生振动。顶部安装基座预留了发电机对接的安装接口与定位止口，可直接适配同功率等级的立式发电机，整体安装边界紧凑，立式布置的结构占用场地面积小，适合在空间受限的山区电站、厂区余压回收点位安装使用，设备运行时流道通畅，过流能力强，在额定工况下可保持稳定的输出转速，适配小型独立供电系统的发电需求，也可作为分布式水电能源开发的核心动力单元。
