迷你型气动过滤调压稳压器三维建模

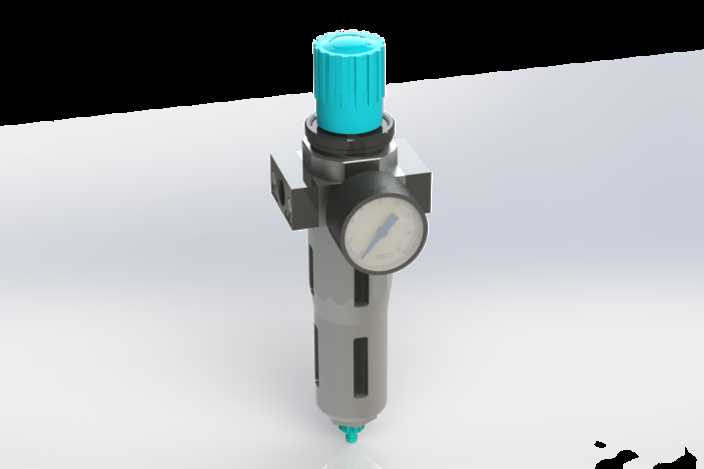

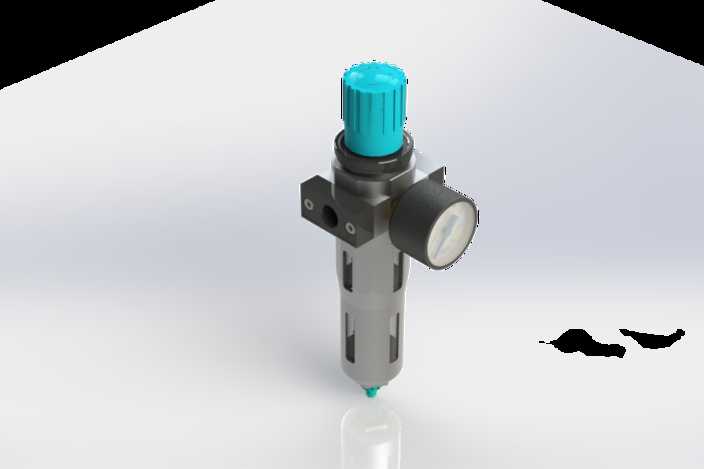

本作品为迷你型气源处理过滤调压稳压器的三维参数化建模成果，建模过程以还原实物装配逻辑与功能结构为核心设计思路，首先梳理产品的层级装配关系，将整体拆分为顶部调压旋钮、中部阀体总成、压力表组件、过滤杯体、底部排水接头、侧装安装支架六大独立模块，采用自底向上的建模流程逐一完成零件建模后再进行总装配约束，确保各部件的配合间隙、运动行程完全符合实物的功能特性。建模阶段针对不同零件的结构特征选用适配的建模命令：顶部青蓝色调压旋钮采用旋转凸台命令生成主体柱体，表面的防滑竖纹通过圆周阵列的拉伸切除命令实现，边缘做圆角过渡处理还原注塑件的工艺特征；中部金属阀体采用多步拉伸与切除命令构建内部气流通路与外部安装接口，侧置的压力表安装座做同轴度约束，确保压力表表盘的观察角度符合实际使用的人机需求；压力表组件单独建模，包含表壳、透明表盖、刻度表盘、指针四个子零件，表盘刻度采用贴图映射方式还原真实标识，指针可通过角度约束模拟调压时的压力指示动作；透明过滤杯体采用薄壁旋转命令生成，杯身的观察槽位做等距拉伸切除，杯体与阀体的连接位置做密封槽结构还原，保证装配逻辑的严谨性；底部排水接头采用旋转与螺纹扫描命令构建快插接口结构，侧装支架采用钣金特征命令生成，预留的安装孔位做沉头处理还原实物的安装细节。材质渲染阶段根据零件的实际材质分配对应材质属性：调压旋钮分配哑光蓝色塑料材质，调整粗糙度参数还原工程塑料的磨砂质感；金属阀体分配铸铝材质，添加轻微的金属颗粒纹理与阳极氧化的哑光金属质感；压力表表盖分配高透亚克力材质，设置合适的折射与反射参数模拟透明件的光学效果；过滤杯体分配半透明工程塑料材质，调整透明度参数可隐约观察到杯内的过滤结构；安装支架分配镀锌钢板材质，添加细微的拉丝纹理还原钣金件的表面处理效果。整体装配完成后添加同轴、重合、距离等完整配合约束，还原调压旋钮旋转升降、压力表指针摆动的运动逻辑，模型结构完整无破面，各零件的尺寸比例严格参照实物测绘参数设定，可直接用于气动回路的装配模拟、产品结构展示、教学演示等场景，充分还原了迷你型过滤稳压器紧凑小巧的结构特点与气源过滤、压力调节的功能属性。
