ASME B16.5 Class150 3寸对焊法兰结构设计

对焊法兰是工业管路系统中应用极为广泛的承压连接部件，这款Class150压力等级的3英寸对焊法兰，主要适配公称通径3英寸的中低压管路场景，常见于石油化工输送管线、市政给排水主干管、工业循环水系统、蒸汽输送管网以及暖通空调的主干管路连接环节，承担着管路之间对接、管路与阀门/泵体等设备进出口衔接的核心作用，能够在150磅级的额定工作压力下，保障管路连接位置的密封性能与结构强度，避免输送介质出现泄漏，同时可承受管路运行过程中产生的轴向拉力、径向剪力与温度形变带来的应力。

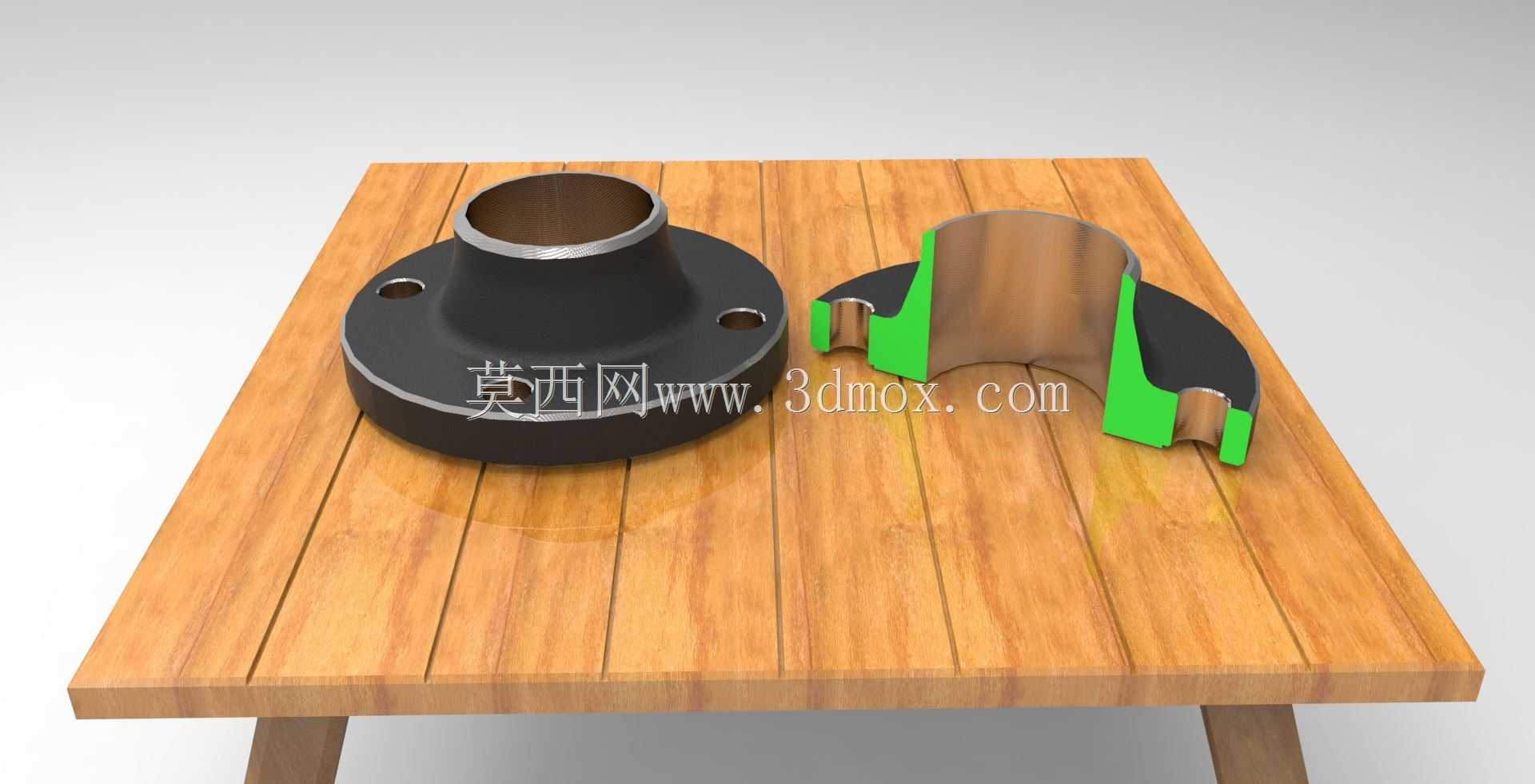

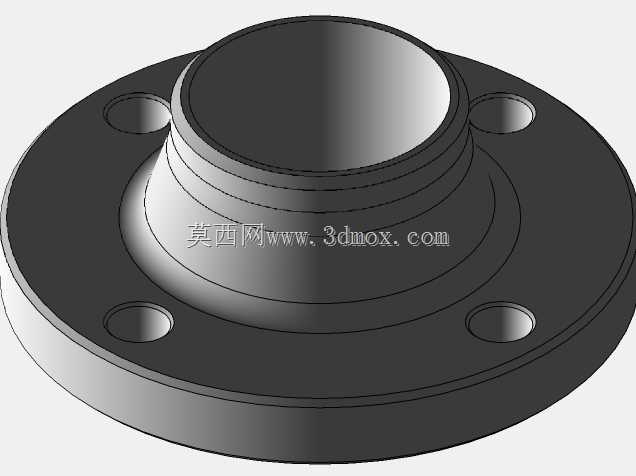

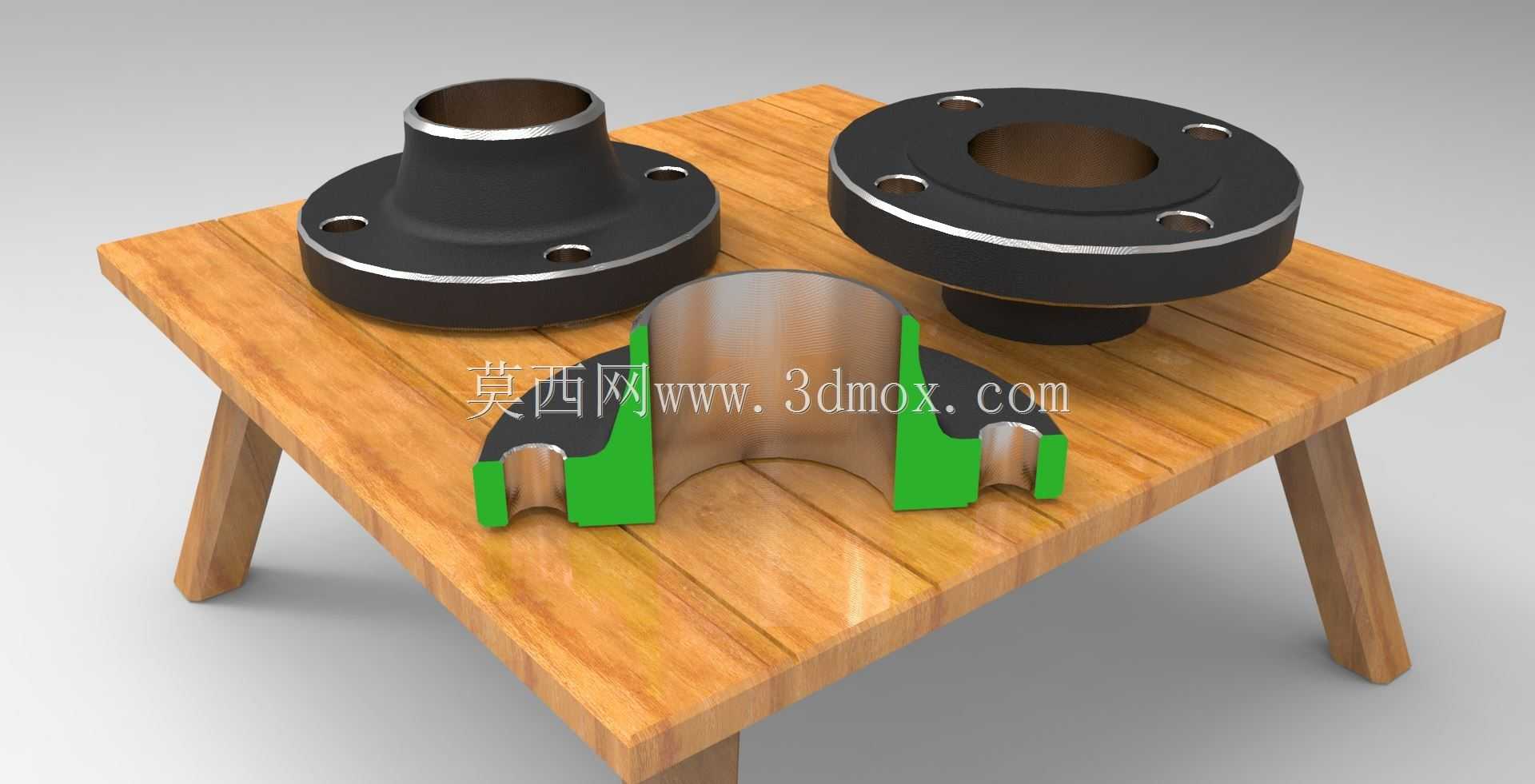

这款对焊法兰采用带颈对焊的结构形式，相较于平焊法兰，其颈部的锥形过渡结构能够有效分散法兰盘与管道焊接位置的应力集中，提升整体承压能力与抗疲劳性能，法兰颈部的内径与对接管道的内径保持一致，能够减少管路内部的介质流阻，避免介质在连接位置形成涡流或淤积，适配输送洁净流体、含少量颗粒的工艺流体等多种介质场景。法兰盘端面采用突面密封结构，密封面的凸起高度经过精准设计，能够配合非金属垫片或金属缠绕垫片，在螺栓预紧力的作用下形成可靠的密封面，阻断介质的渗漏路径。

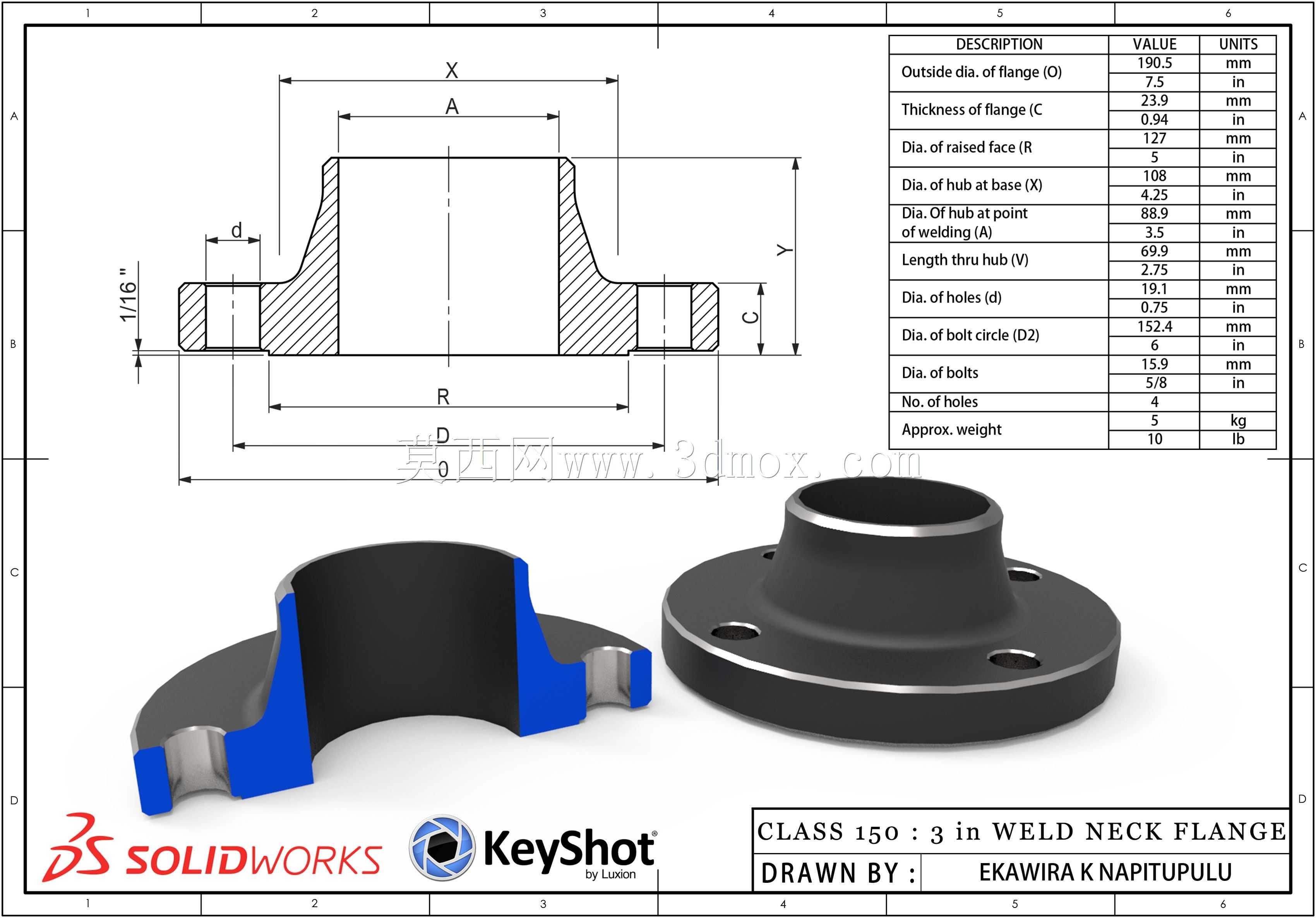

从安装边界来看，这款法兰的法兰盘外径为190.5mm，法兰盘本体厚度为23.9mm，能够为螺栓连接提供足够的刚性支撑，避免螺栓预紧时法兰盘出现翘曲变形；法兰颈部总长度为69.9mm，足够的颈部长度能够让焊缝位置远离法兰密封面，减少焊接热输入对密封面平面度的影响，同时为现场焊接操作预留足够的作业空间；螺栓孔分布在直径152.4mm的螺栓中心圆上，共设置4个直径19.1mm的螺栓孔，适配对应规格的六角头螺栓，安装时可通过对角紧固的方式逐步施加预紧力，保障各个位置的垫片压缩量均匀一致；法兰对接端的内径为88.9mm，与同规格的无缝钢管外径精准匹配，现场施工时可直接将管道插入法兰颈部进行对接环缝焊接，焊接完成后焊缝可通过无损检测验证焊接质量，保障连接位置的强度与密封性。

在设计过程中，这款法兰严格遵循ASME B16.5管法兰标准的尺寸公差要求，所有形位公差均满足中低压管路的安装精度要求，法兰盘的密封面平面度、螺栓孔的位置度、颈部与法兰盘的同轴度都经过严格校核，既能够保障同规格法兰之间的互换性，也能够适配对应压力等级的其他标准法兰，在管路检修、部件更换时无需额外加工调整，可直接完成对接安装，有效降低现场施工与后期维护的成本。
