气动卫生级卡箍式蝶阀结构设计

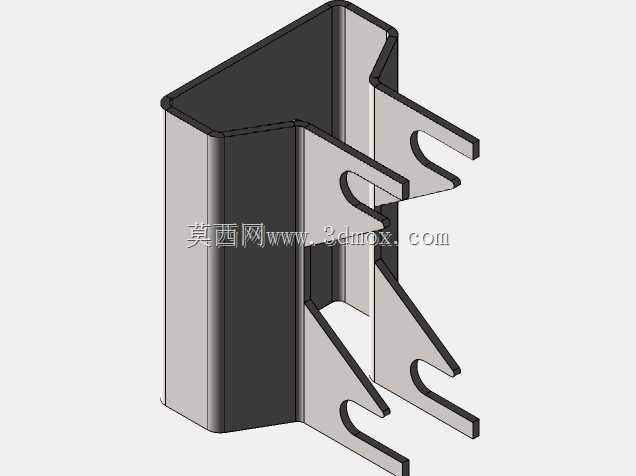

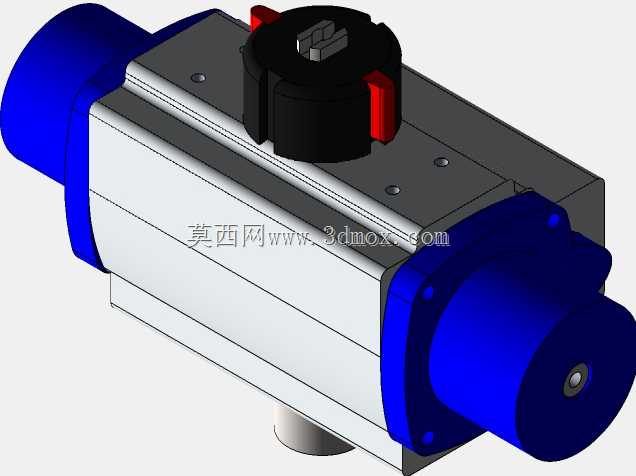

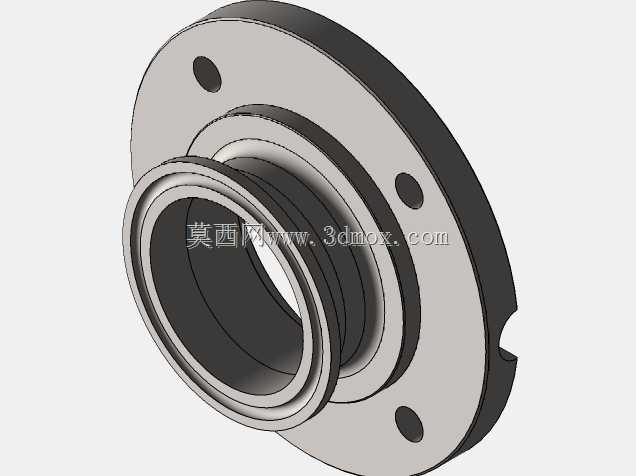

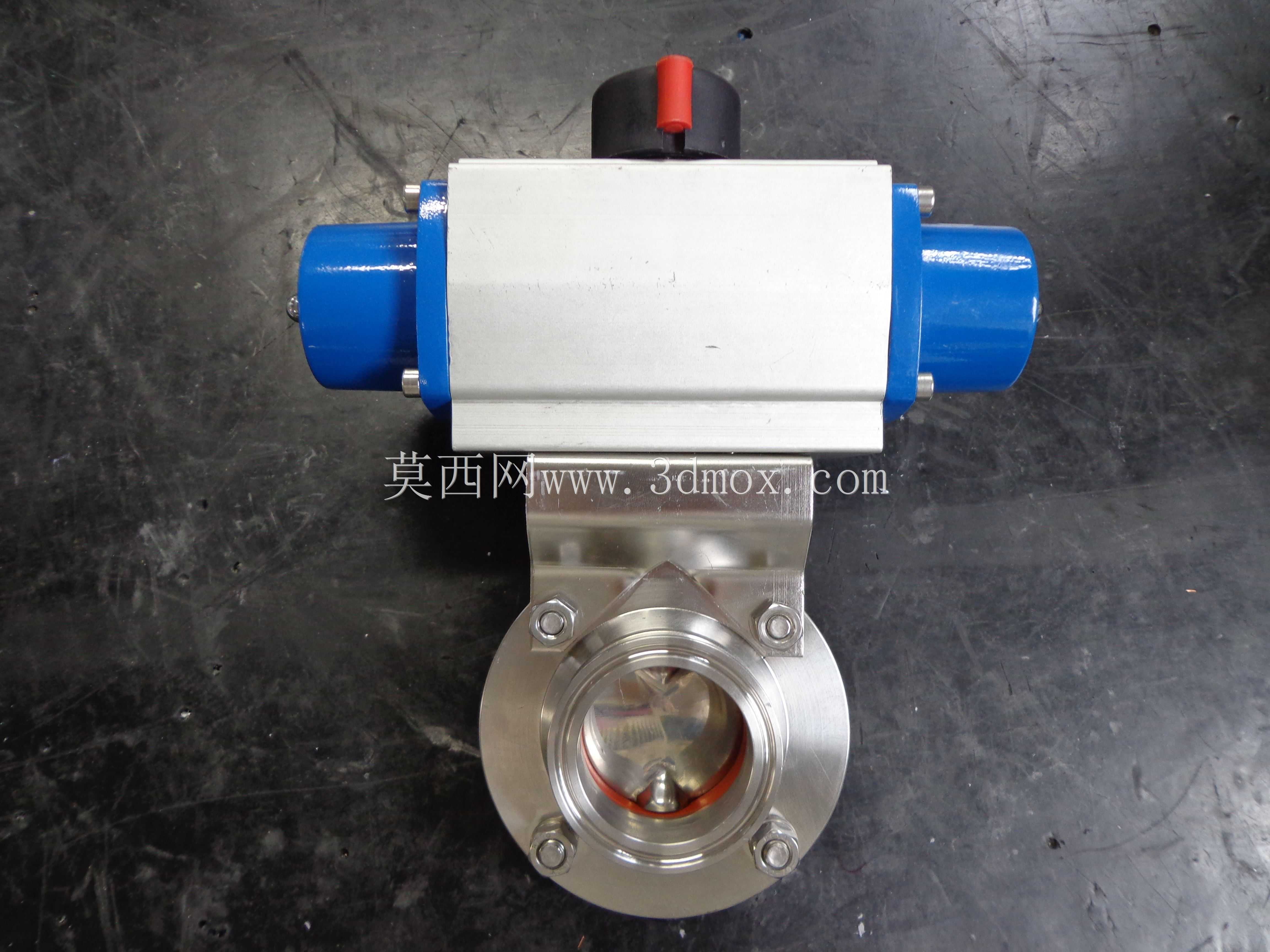

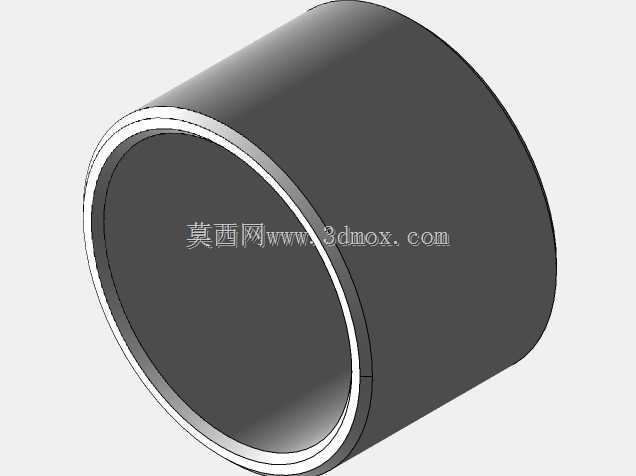

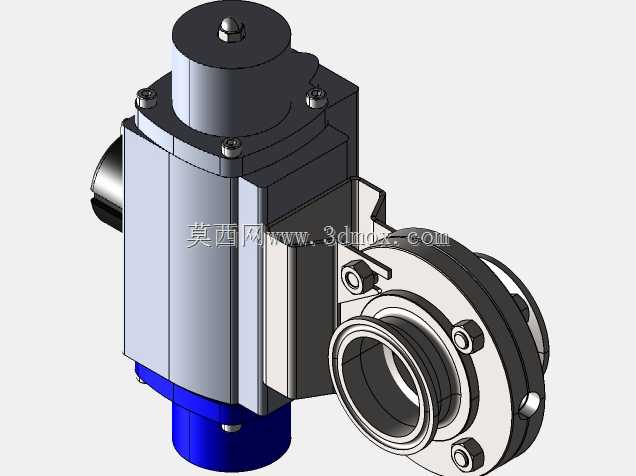

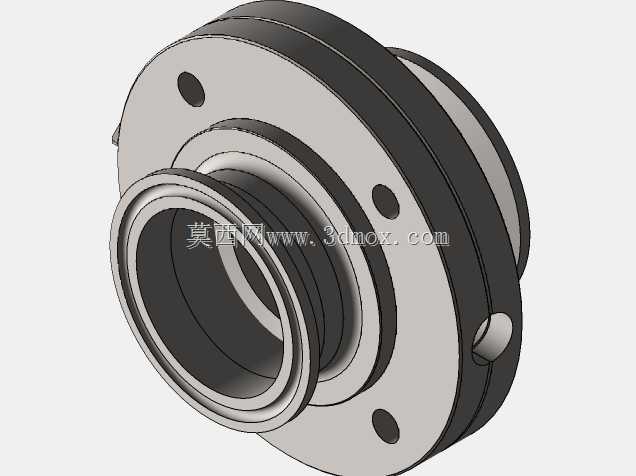

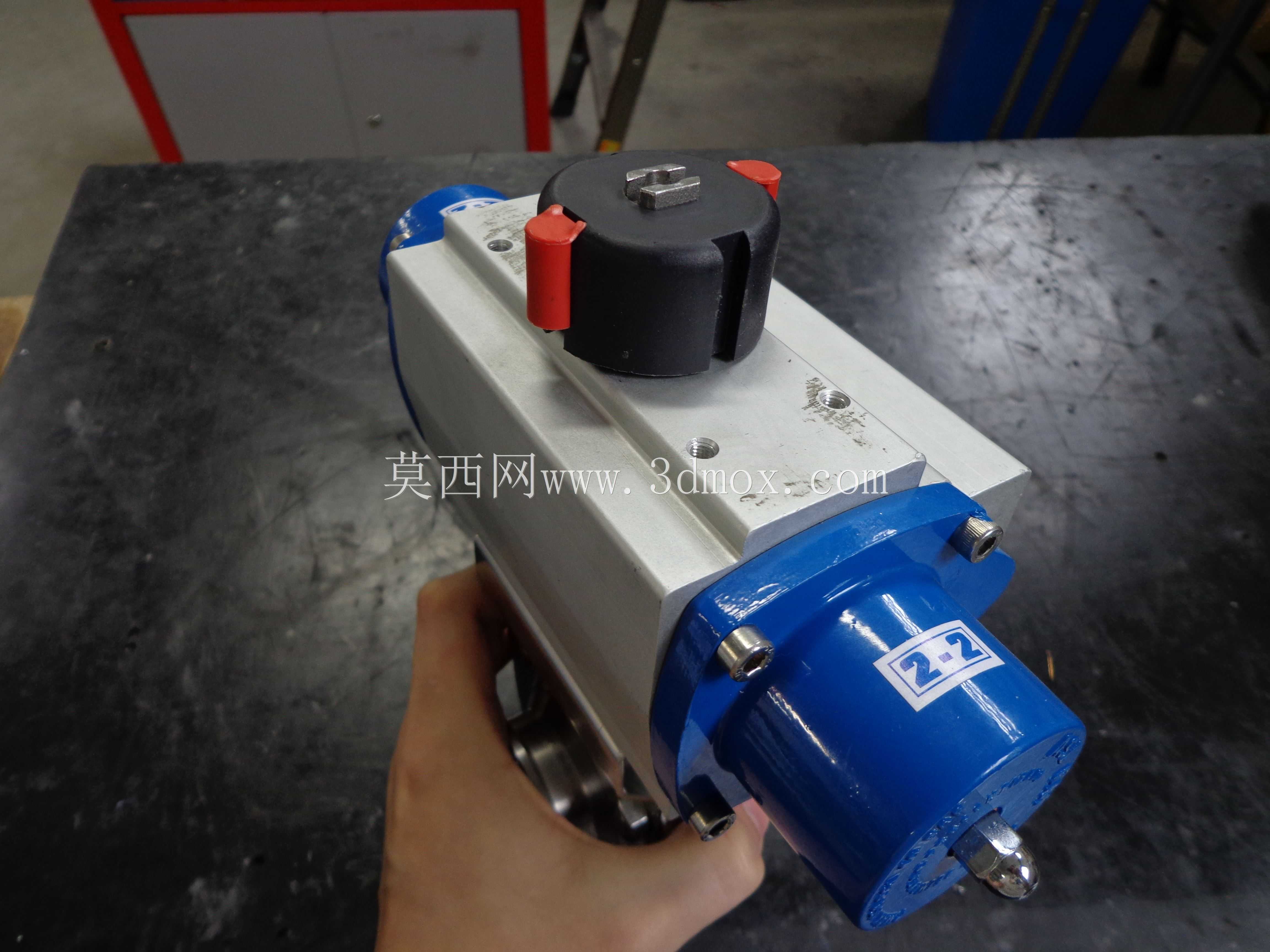

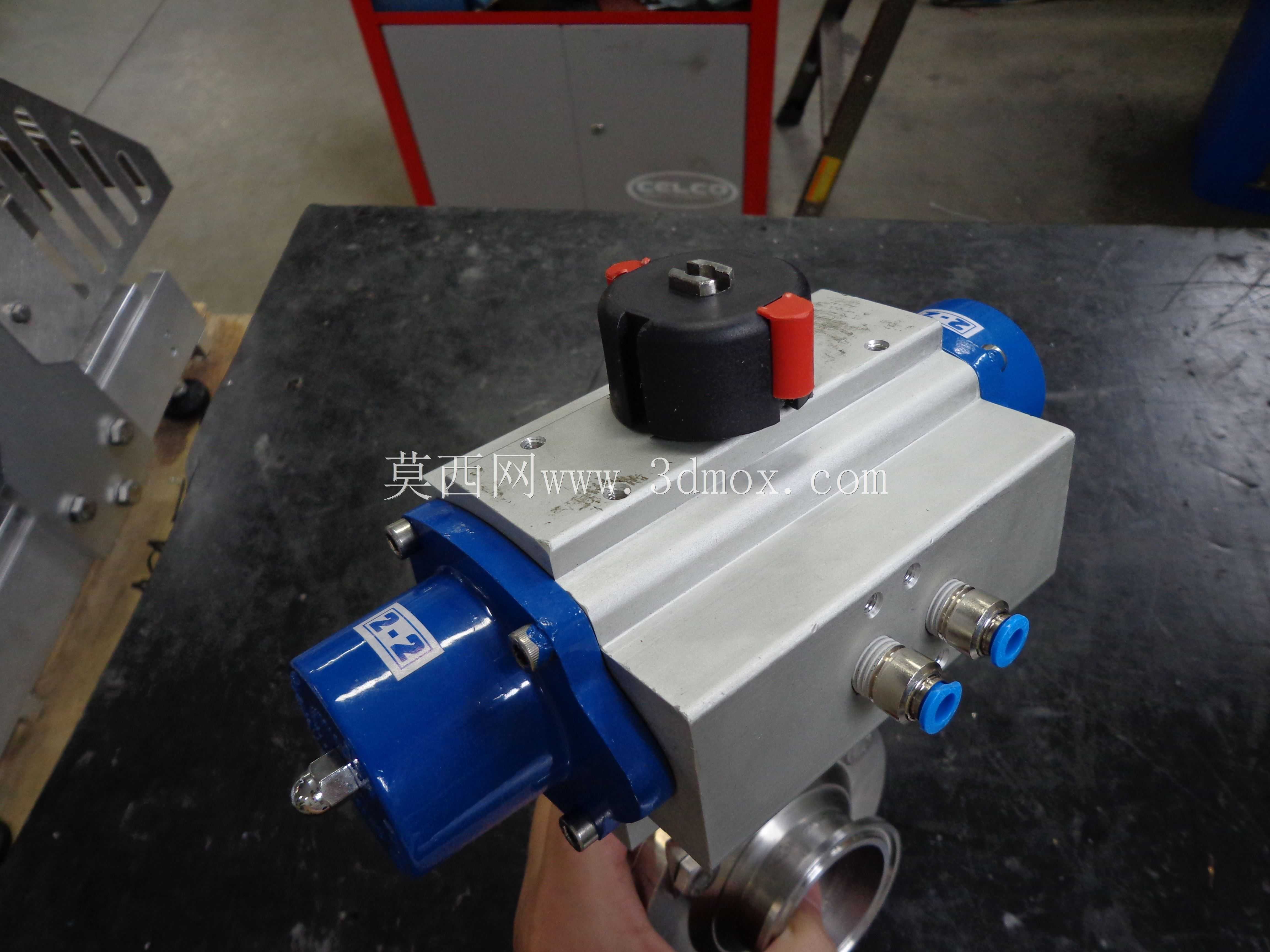

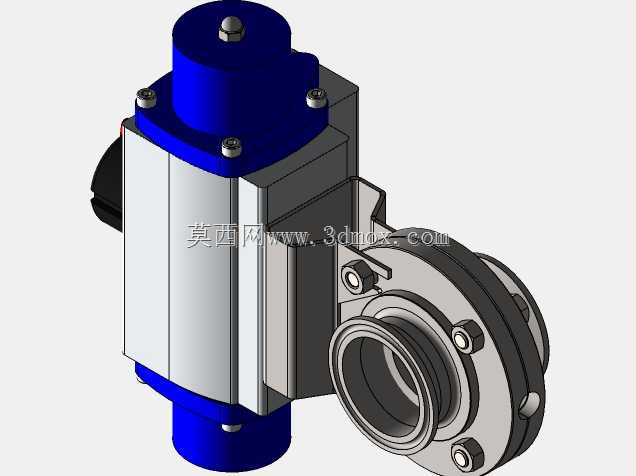

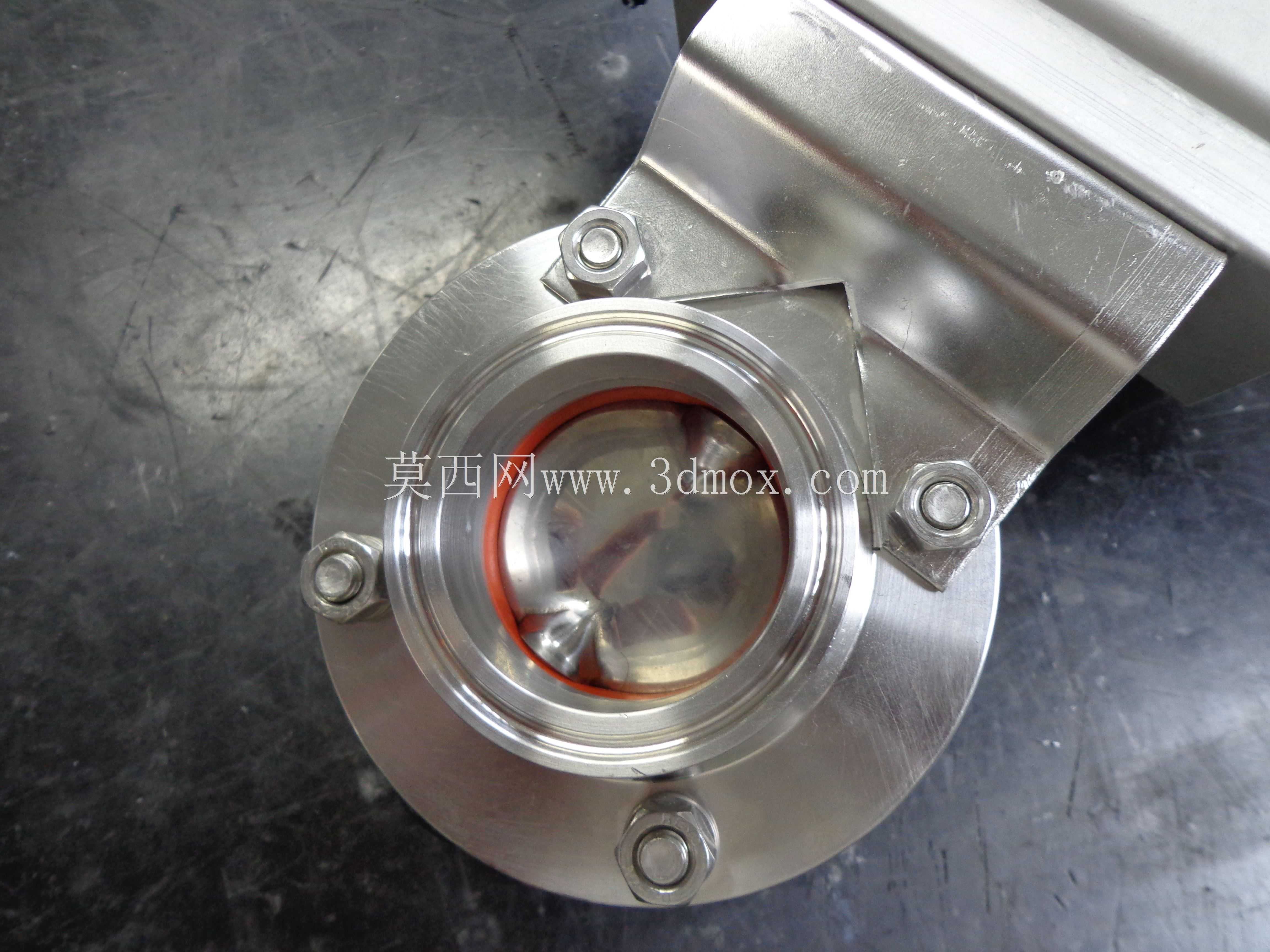

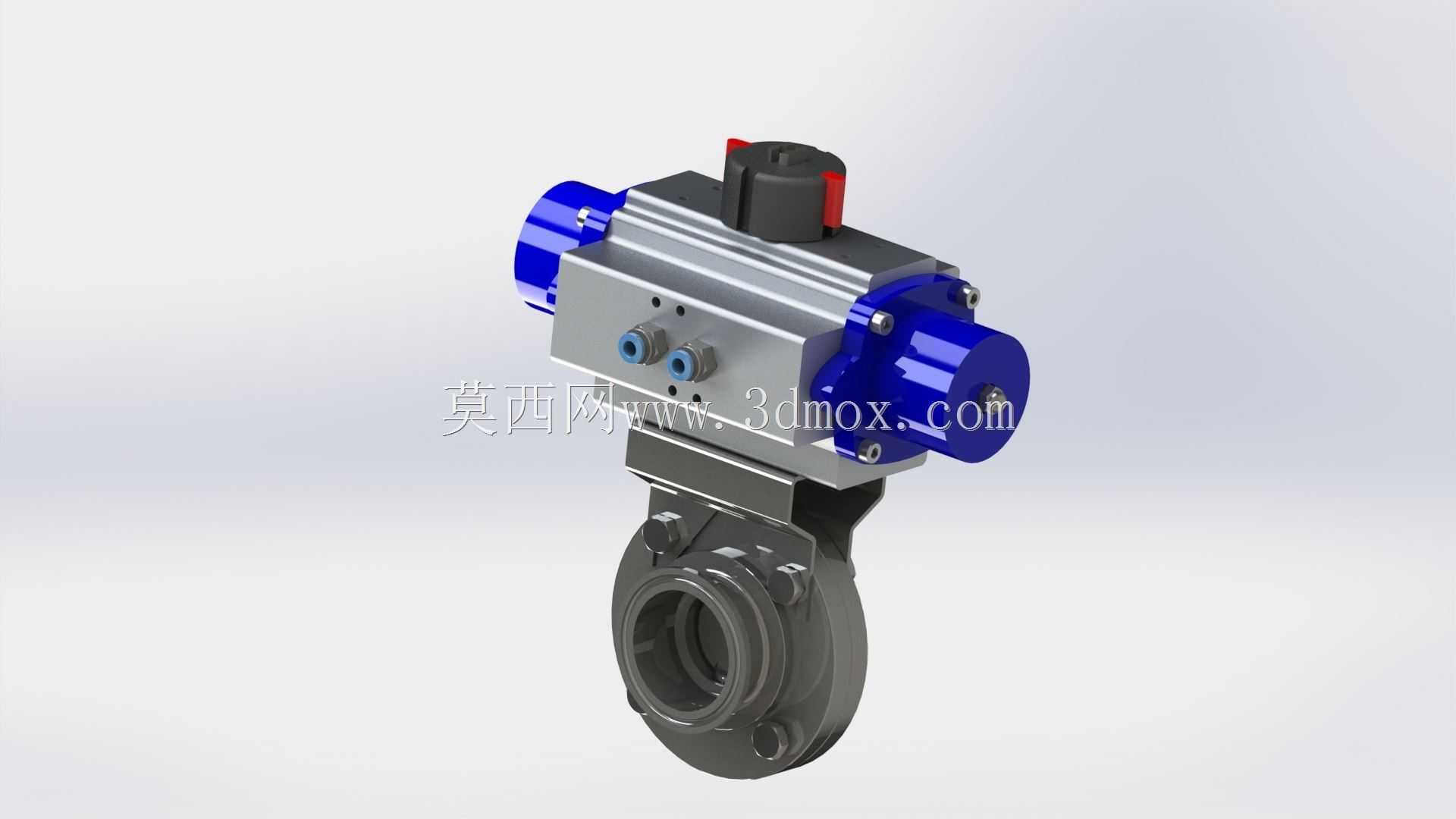

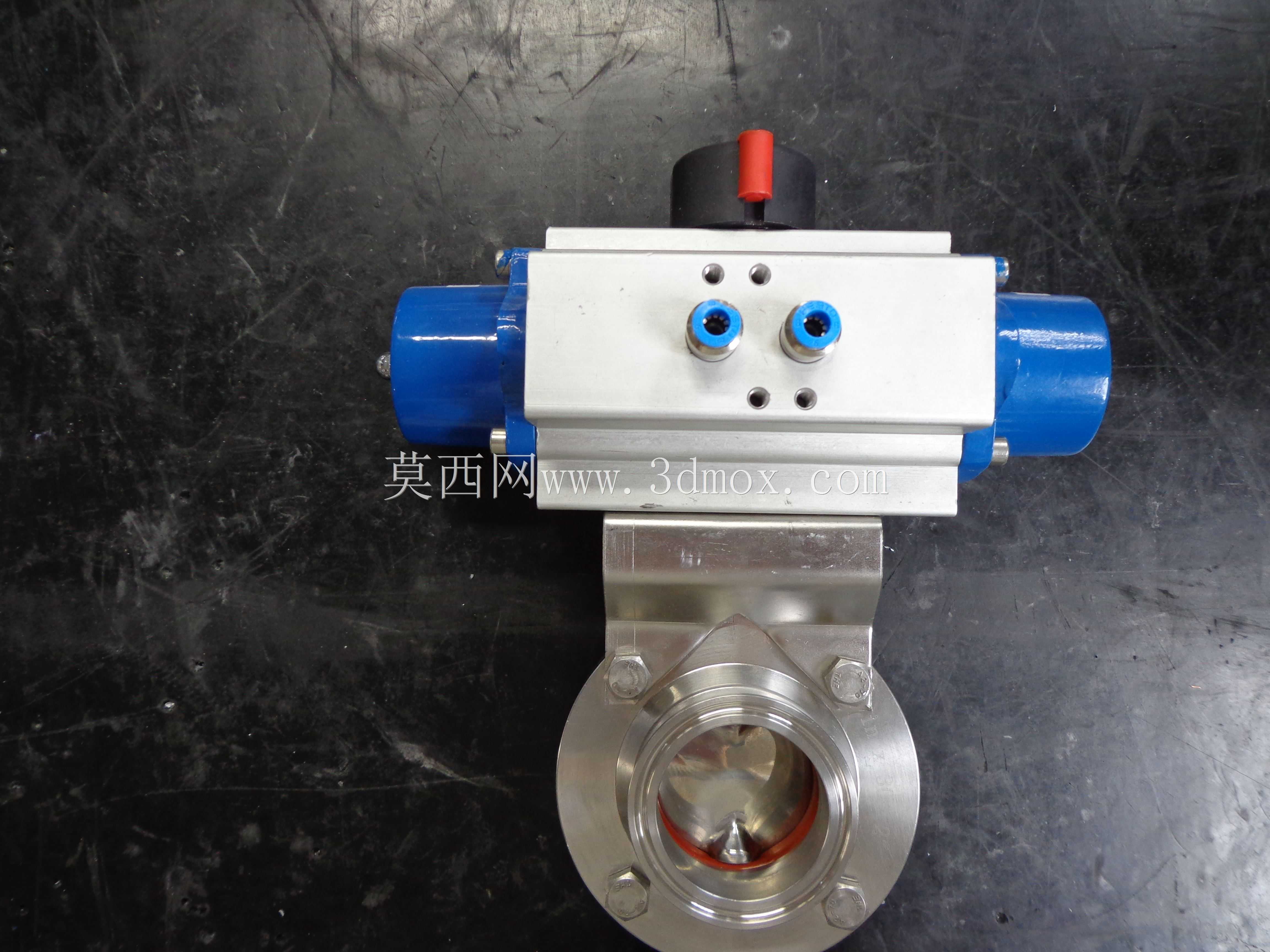

这款气动卫生蝶阀主要面向食品加工、生物医药、乳制品酿造、洁净日化等对管路卫生等级有严苛要求的流体输送场景，是洁净管路系统中实现介质通断、流量调节的核心控制部件，可适配水、药液、乳品、饮品、洁净气体等多种无颗粒或低粘度洁净介质的输送管控，在CIP/SIP在线清洗灭菌的管路系统中也能稳定适配，不会出现清洁死角残留介质的问题。产品采用气动驱动形式，搭配双作用齿轮齿条式气动执行机构，气源驱动下可快速完成阀板的90度回转动作，响应速度快，可适配自动化产线的远程信号控制需求，执行器两端的行程调节结构可精准微调阀板的开闭限位，保证密封面完全贴合无内漏，顶部的阀位指示结构可直观反馈当前阀门的开闭状态，方便现场运维人员快速确认设备运行状态。阀门的过流部分采用卫生级无死角流道设计，阀体内壁光滑过渡无凹陷、无螺纹外露结构，卡箍连接的端式结构可快速与同规格的卫生级管路完成对接，安装时无需复杂的法兰对孔拧螺栓操作，仅需配套对应规格的卫生卡箍即可完成紧固密封，大幅缩短洁净管路的安装与后期拆卸维护的时间，也能避免传统法兰连接缝隙处残留介质滋生细菌的问题。密封结构采用符合卫生要求的弹性密封件，阀板与密封面的贴合压力均匀，在额定工作压力范围内可实现零泄漏，同时密封件具备耐温、耐常规清洗消毒剂腐蚀的特性，可耐受多次高温灭菌循环而不出现老化变形、密封失效的问题。设计过程中充分考虑了洁净场景的安装边界，执行器与阀体采用直连式紧凑结构，整体轴向与径向尺寸都做了优化，不会在管路旁侧占用过多安装空间，可适配排布紧凑的洁净管路布局，阀板的回转半径经过精准核算，全开状态下不会突出阀体流道造成额外的流阻，也不会与相邻管路部件产生运动干涉，执行器侧面的气源接口采用标准规格，可直接对接常规气动管路，无需额外制作转换接头。整体结构没有易积尘积料的外露凹槽，所有外部连接件都做了平滑过渡处理，日常清洁时可直接擦拭外表面，不会残留污物，完全满足洁净生产区域的设备卫生管控要求。
