食品级三夹式卫生止回阀结构设计

这款卫生级止回阀主要面向食品加工生产场景设计，尤其适配灌装机等对流体卫生等级、流向管控有严格要求的生产链路，在饮品、乳制品、生物医药制剂等洁净流体输送管线中承担核心的单向通断作用，避免管线内流体因压力波动出现反向回流，防止上游工序的物料被回流介质污染，保障整条生产链路的流体输送安全与卫生合规性。

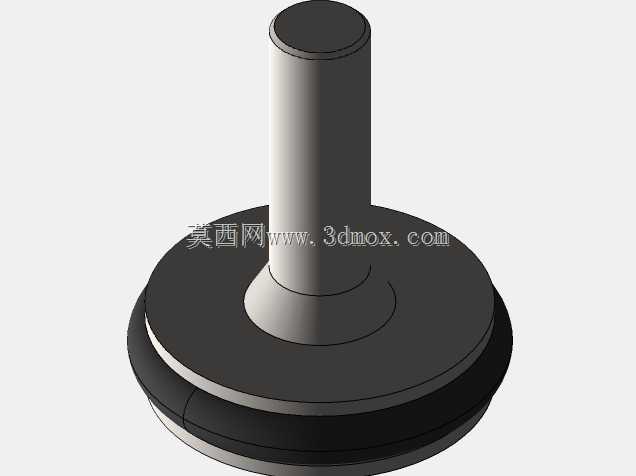

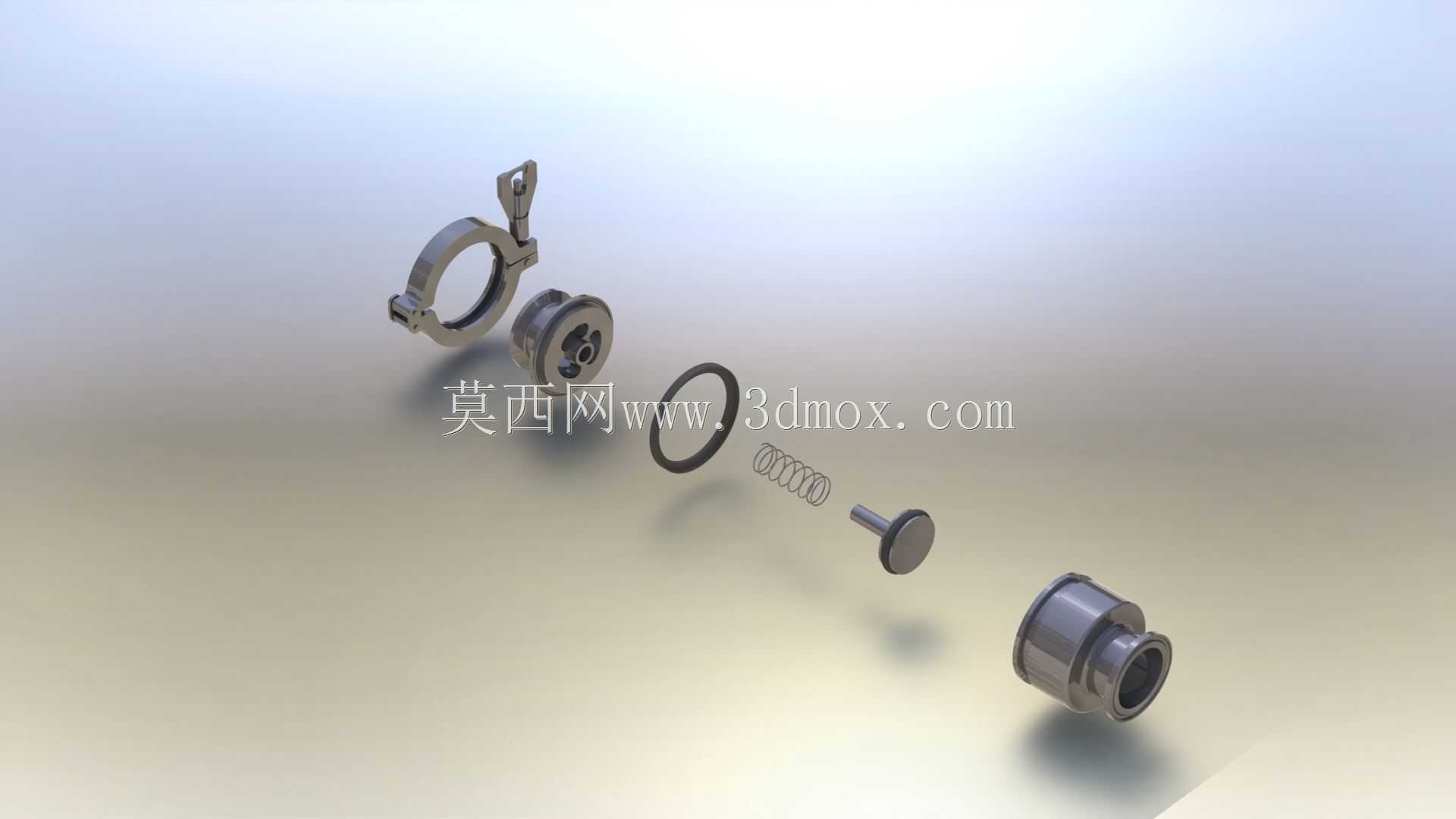

从实际功能逻辑来看，当阀的出口侧形成低压真空区间时，管线内的正向流体会推动阀芯活塞克服弹簧预紧力顶开密封结构，让流体顺利沿预设方向通过阀腔完成输送；当正向输送停止、阀两侧压力趋于平衡甚至出现反向压力差时，弹簧会快速推动活塞复位，靠密封面紧密贴合切断通路，彻底阻断流体反向流动的路径，避免回流引发的物料交叉污染、计量失准等生产问题。

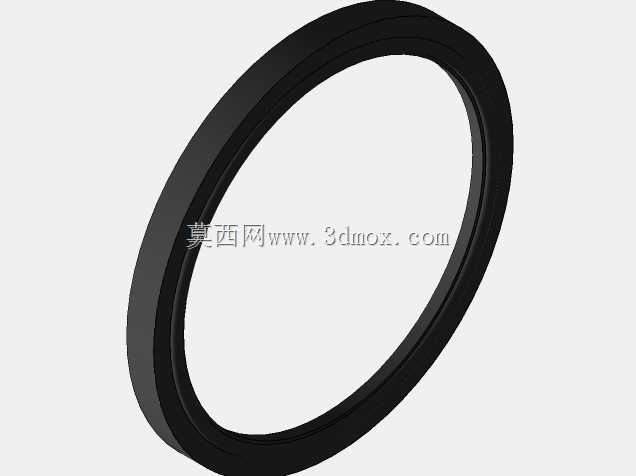

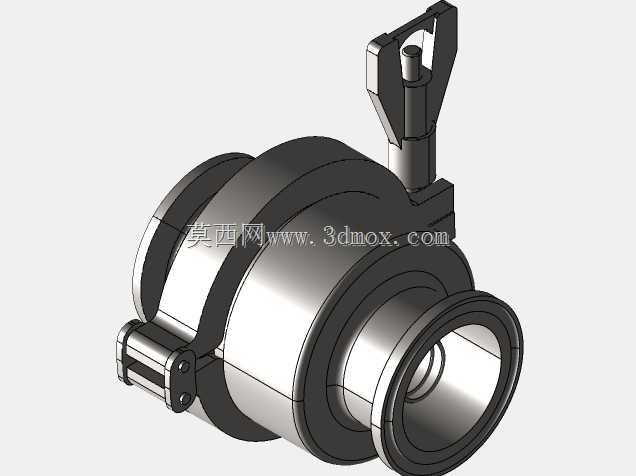

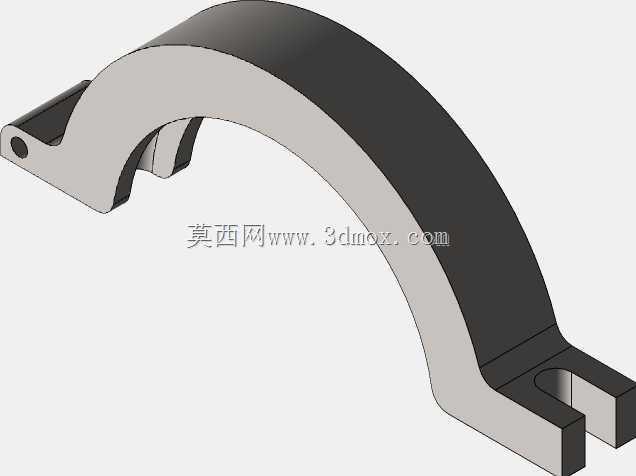

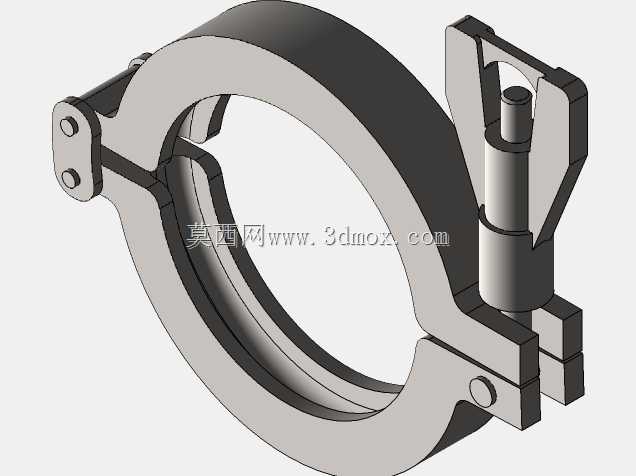

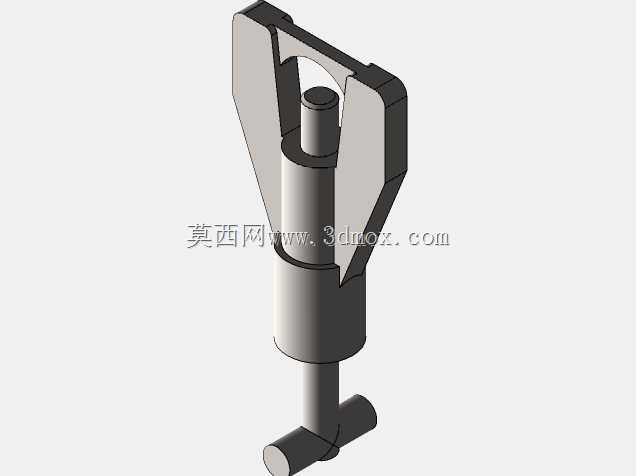

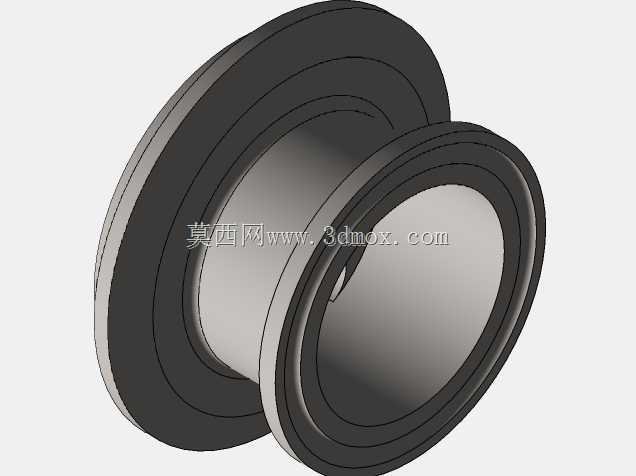

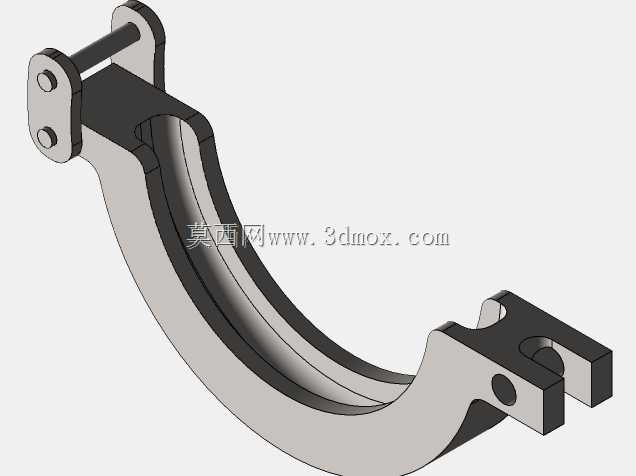

设计层面整体围绕卫生级设备的核心需求展开，阀体整体采用符合食品接触标准的不锈钢材质加工，内壁做光滑抛光处理，不存在卫生死角，避免物料残留滋生微生物，完全满足食品、医药领域的清洁生产要求；密封件选用食品级弹性体材质，兼顾密封可靠性与卫生安全性，适配常规的CIP在线清洗、SIP灭菌工况，不会因清洁作业出现密封件老化、析出有害物质的问题。结构上采用三夹式快装连接设计，两端的卡箍接口能够快速与同规格的卫生级管线完成对接安装，无需复杂的法兰紧固或焊接作业，大幅降低管线安装与后期维护的拆装难度，同时快装结构的密封面配合紧密，不会出现输送过程中的漏液问题。

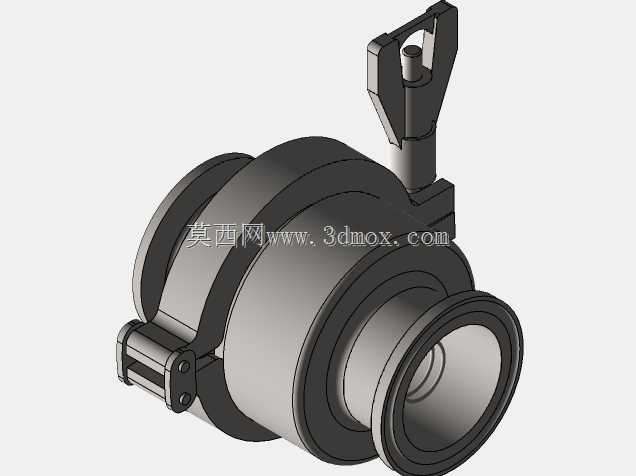

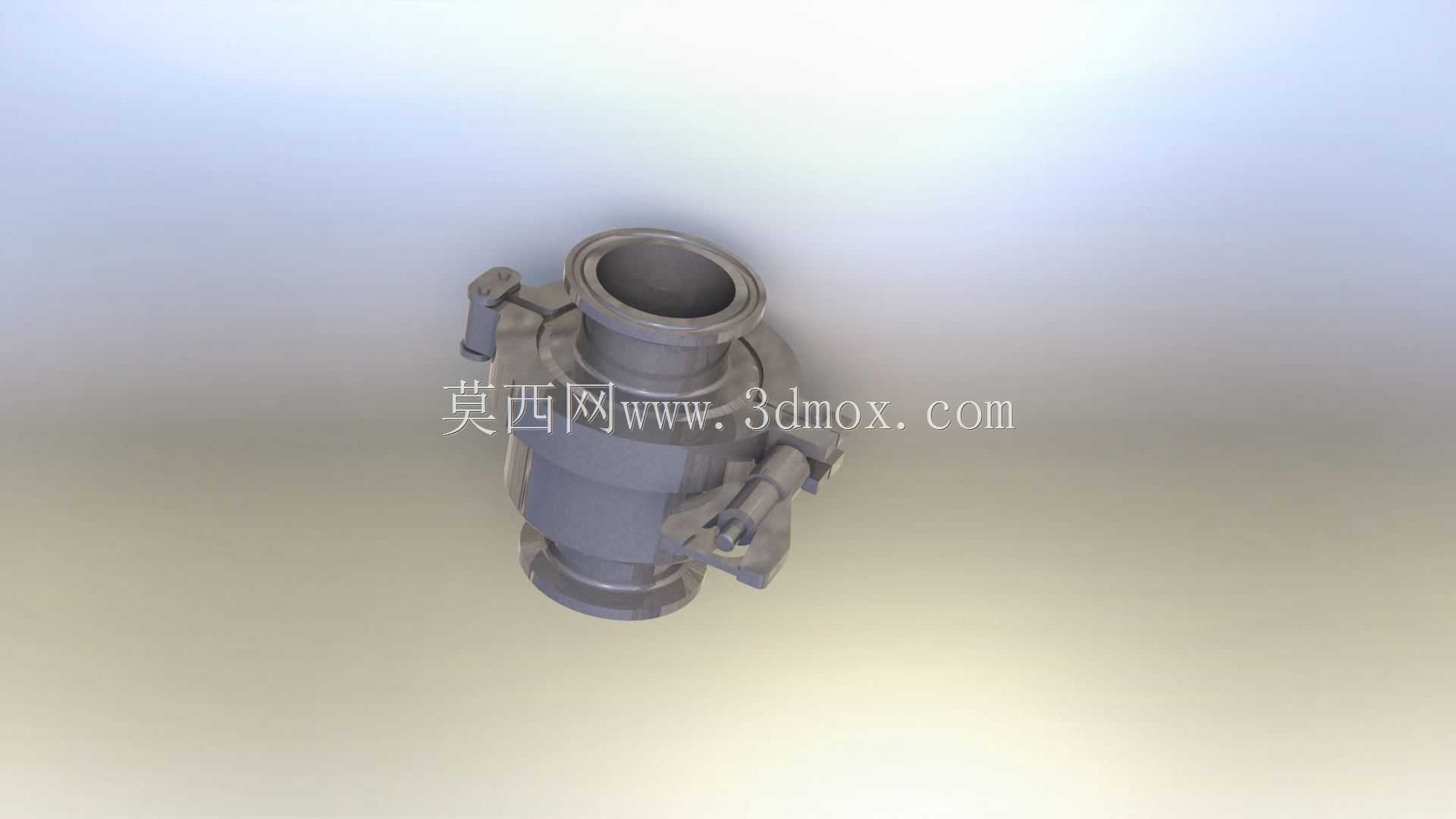

从安装边界来看，这款止回阀采用直通式立式结构，整体外形紧凑规整，轴向安装长度适配常规1-2英寸规格卫生管线的安装预留空间，径向尺寸不会占用过多管线周边的操作空间，安装时只需保证阀体流向标识与管线内流体方向一致即可，无需额外设置支撑结构，能够适配水平、垂直等不同走向的洁净流体管线安装需求，阀体外表面做哑光抛光处理，不易积灰积污，日常生产过程中的外部清洁作业也十分便捷。整体结构没有多余的外露零部件，弹簧等功能部件全部内置在阀腔内部，既避免了外露部件积污带来的卫生风险，也减少了外部环境对内部功能部件的腐蚀干扰，能够长期在潮湿、定期冲洗的食品生产车间环境下稳定运行。
