中小型工业用双叉体气动叉车结构设计

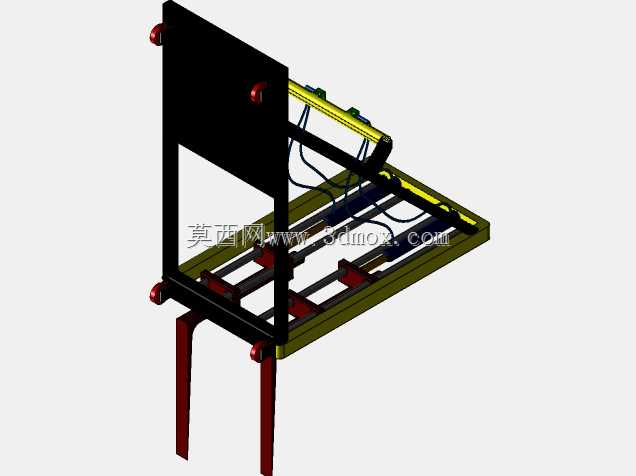

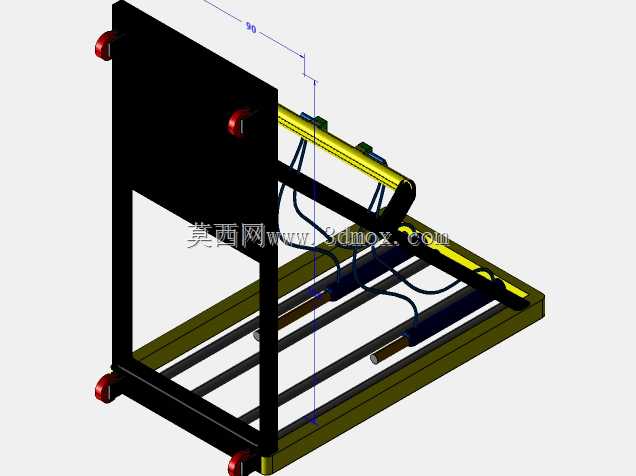

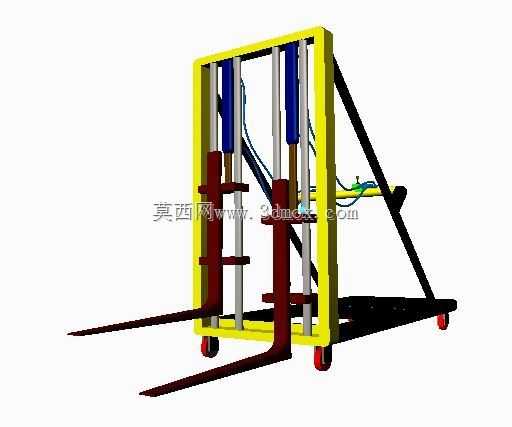

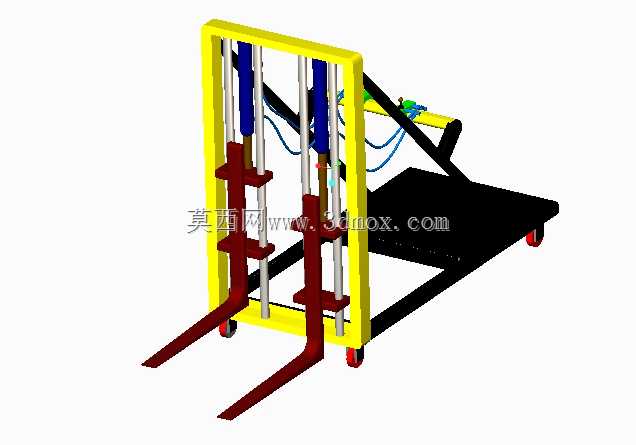

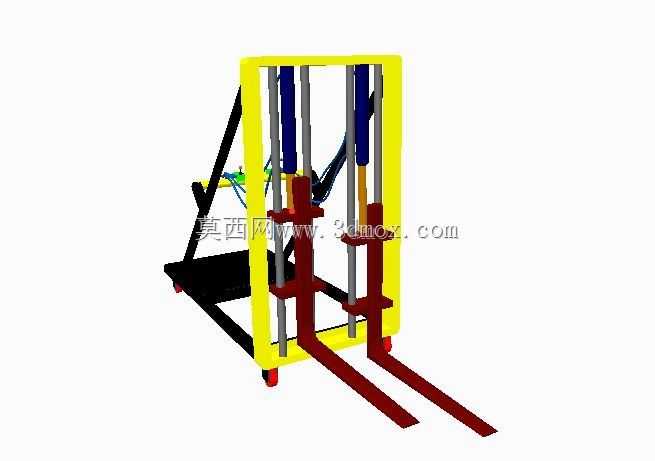

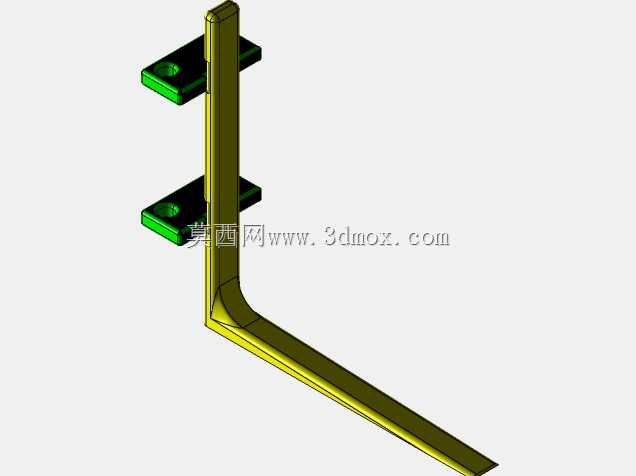

这款气动叉车主要面向中小型工业生产车间、仓储周转场景设计，适配零散不规则物料、标准托盘的短距离转运与低位提升作业，尤其适合对电动设备防爆有要求、气源布设便捷的加工车间、原料仓库、装配线边区域使用，可替代传统手动液压叉车降低操作人员劳动强度，也能避免电动叉车在易燃易爆工况下的安全隐患。设备核心采用气动双作用缸作为动力输出单元，两组叉体各自配置独立的驱动缸体，可实现叉体的独立动作控制，在搬运外形不规则、重心偏移的异形工件时，可通过单叉微调调整承托姿态，避免物料在转运过程中滑落，适配更多非标准化物料的搬运需求。设计过程中针对中小型工业场景的常见负载做了参数匹配，额定承托60公斤的标准托盘时，可将物料提升至离地面2英尺的高度，刚好适配多数生产线边料架、低层仓储货架的进料高度，满足常规工位上料、临时堆垛的作业需求，无需额外配置高位提升设备，降低车间设备投入成本。整体结构采用框架式门架搭配倾斜操作扶手的布局，门架采用高强度矩形型材焊接成型，为叉体升降提供稳定的导向支撑，叉体采用加厚型钢折弯成型，叉齿长度适配常规欧标、国标小型托盘的进叉深度，底部配置带刹车的万向脚轮与定向脚轮组合，可在狭窄的车间通道内灵活转向，停靠时可锁定脚轮避免溜车。安装边界方面，设备整体宽度控制在小型托盘宽度范围内，长度适配单人操作的扶手距离，无需额外预留过大的操作空间，可在宽度1.2米以上的通道内顺畅通行，气源接口采用标准快插接头，可直接对接车间常规0.4MPa压力的气源管路，无需额外配置增压设备，接入气源后即可投入使用，日常维护仅需定期检查缸体密封件与管路连接状态，维护成本极低。结构设计上充分考虑了操作安全性，门架后侧设置防护挡板，避免升降过程中物料向后滑落碰伤操作人员，操作扶手处设置气动控制换向阀，操作人员可在扶手位置直接控制叉体的升降与停止，操作逻辑简单直观，新员工经过简单讲解即可上手操作，适配车间人员流动较大的使用场景。
