KBSB-A型箱式直线轴承组件结构设计

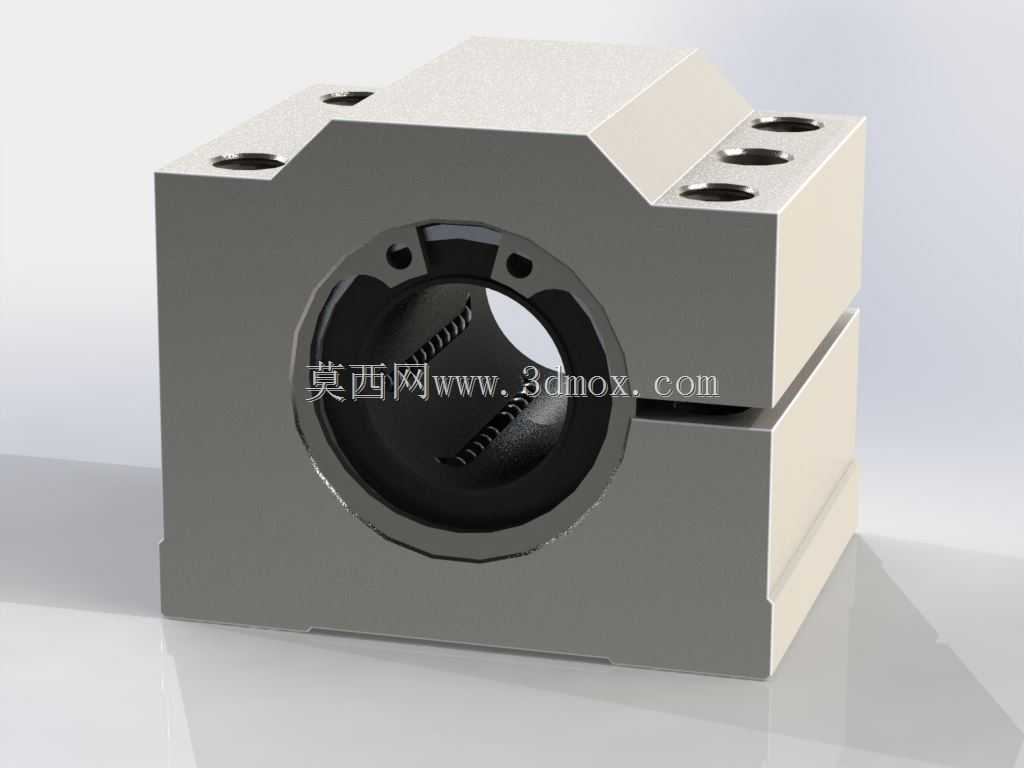

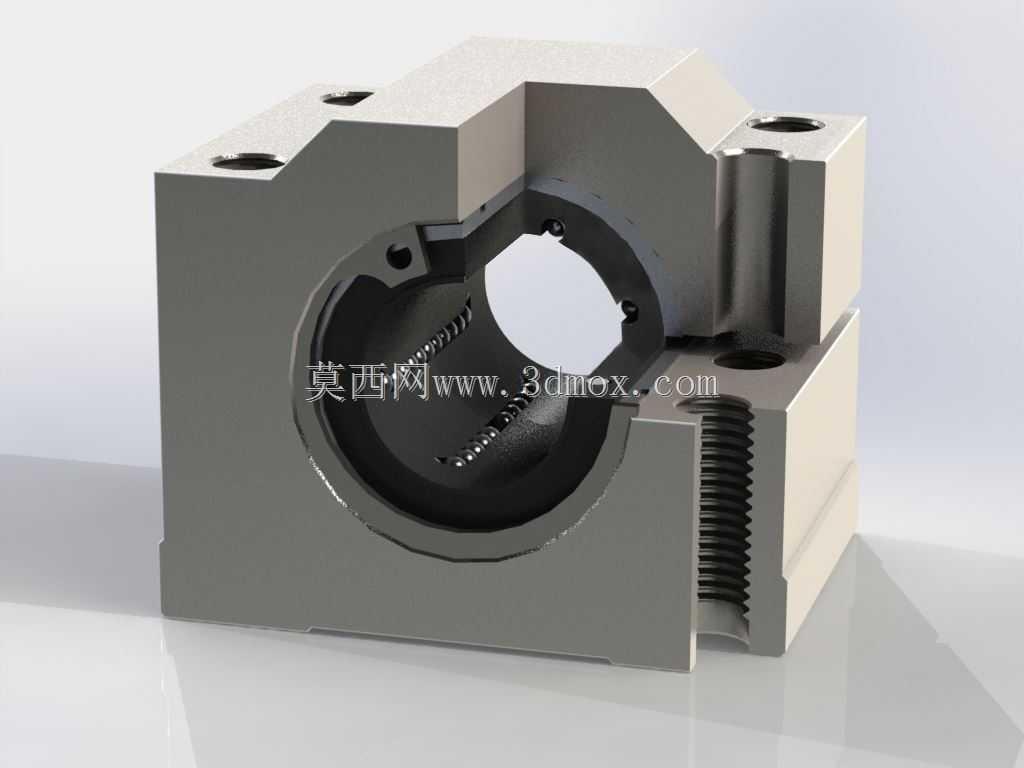

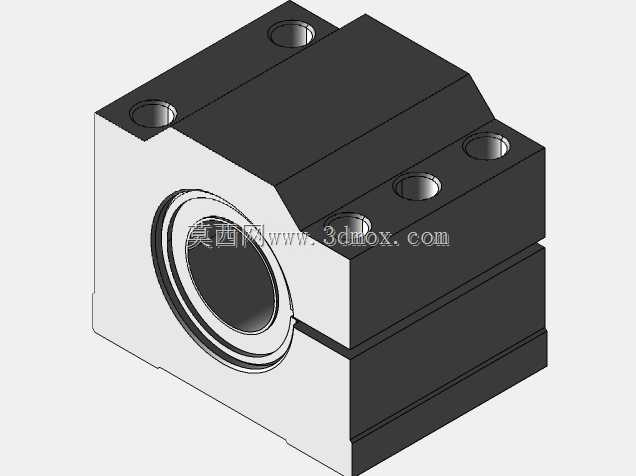

这款箱式直线轴承组件是直线传动系统里的核心支撑导向部件，广泛应用在自动化生产线的滑台模组、3D打印设备的运动轴、包装机械的往复推送机构、电子加工设备的位移平台以及各类需要精准直线往复运动的工业设备场景中，主要承担承载运动负载、约束运动轨迹、降低直线运动摩擦阻力的作用，保障配套运动部件能够沿着指定轴向平稳顺滑地完成往复动作，避免运动过程中出现卡滞、偏摆、精度流失的问题。从功能特性来看，该组件采用集成式箱式支座结构，将直线轴承本体与安装基座整合为一体，相比分体式的轴承加支座装配结构，省去了用户自行对中校准的工序，安装时直接通过基座上预留的安装孔位即可完成固定，大幅降低装配难度，同时集成结构的刚性更强，能够承受更高的径向负载，适配中高速的直线往复运动工况，轴承内部的滚道结构可以让滚动体顺畅循环，长期运行下的磨损量更低，维护周期更长。在设计思路上，这款组件采用了开口夹紧式的结构设计，支座侧面预留的锁紧缝隙可以在安装完成后通过紧固件微调轴承内圈的抱紧间隙，既可以适配不同公差等级的配套光轴，也能在轴承出现轻微磨损后通过调整锁紧量补偿间隙，延长整套组件的使用寿命；基座上的多个安装孔位采用对称式布局，能够适配不同方向的安装需求，不管是水平安装在设备台面上，还是垂直安装作为立式运动轴的支撑，都能保证受力均匀，不会出现偏载问题。外形方面，组件整体采用方正的箱式结构，边角做了倒角处理避免安装时刮伤操作人员，基座的底面与侧面都加工有高精度的定位基准面，安装时可以直接贴合设备的安装基面，保证轴承内孔的轴线与运动方向的平行度；安装边界上，组件的轴向长度、径向安装孔距都适配常规的直线光轴安装尺寸标准，顶部与侧面的安装孔采用标准内螺纹规格，用户不需要额外加工转接件就可以直接搭配标准紧固件完成装配，轴承内孔的尺寸覆盖常用的直线光轴直径规格，能够直接替换同类型的标准箱式直线轴承产品，不需要对原有设备的安装结构做改动，适配性极强。在实际使用中，这类箱式直线轴承组件能够有效降低运动副的摩擦系数，让配套的运动部件只需要很小的驱动力就能完成动作，既可以降低设备驱动端的功率损耗，也能提升运动过程的平稳性，减少运行噪音，对于需要频繁往复运动的工况，这种集成式结构的抗冲击性能也优于分体式装配结构，能够承受运动过程中产生的瞬时冲击负载，避免轴承出现移位或者损坏的问题。
