DSGH型滚珠丝杠螺母安装固定支架

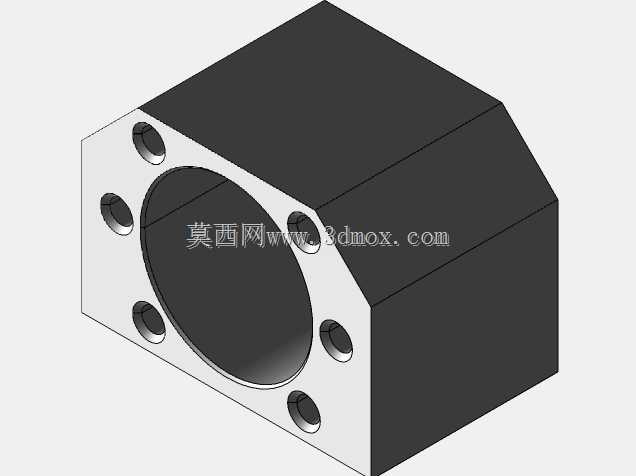

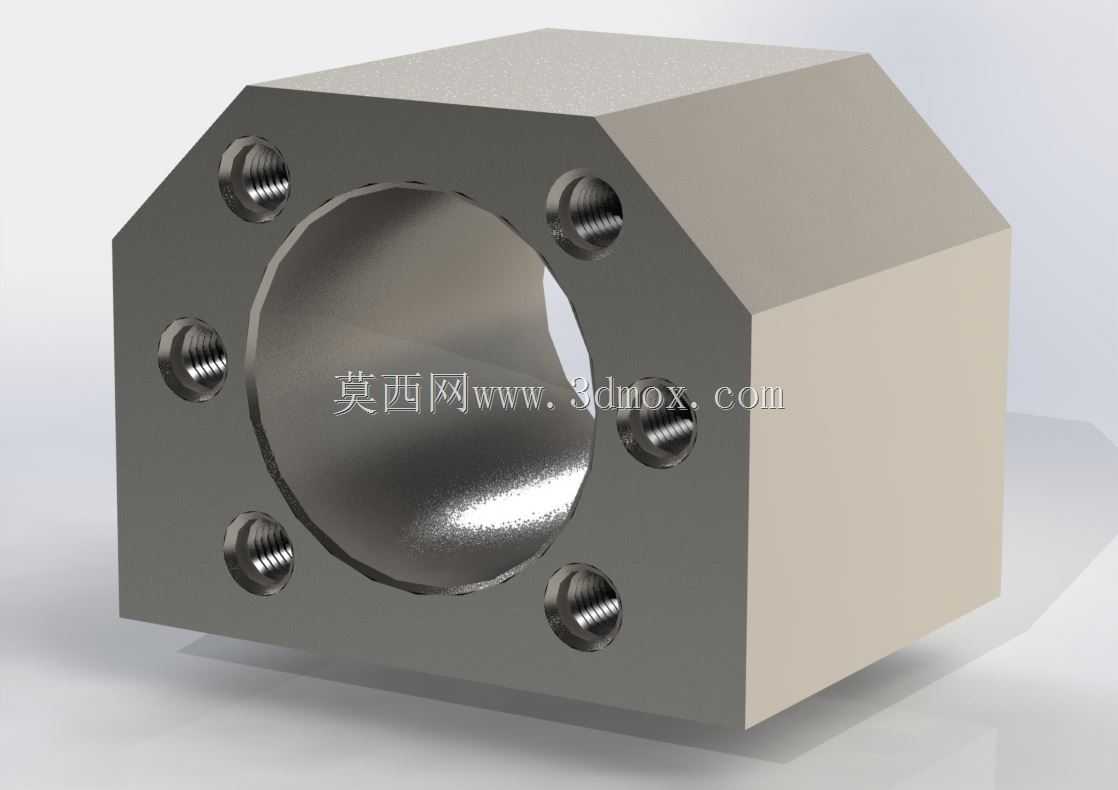

这款滚珠丝杠螺母支架是直线传动系统中的核心配套支撑部件，主要应用在数控加工设备、自动化直线滑台、精密检测装置、3D打印成型设备以及各类需要精准直线位移传动的工业场景中，承担着固定滚珠丝杠螺母、传递轴向载荷、保障传动同轴度的关键作用，是保障直线传动精度与运行稳定性的基础结构件。在实际设备运行过程中，滚珠丝杠作为将旋转运动转化为直线运动的核心传动元件，其螺母部分需要与运动负载平台进行刚性连接，这款支架正是为了实现螺母与移动平台的可靠衔接而设计，它能够将螺母工作过程中承受的轴向推力、径向偏载力均匀传递到移动平台结构上，避免螺母直接安装带来的应力集中问题，同时抵消传动过程中产生的微小振动，提升整套传动系统的运行刚性与重复定位精度。从功能特性来看，这款支架采用一体化块式结构设计，主体为规整的近立方块形态，其中一侧端面设计为切边八角形安装面，中心开设大直径通孔用于容纳滚珠丝杠螺母的外圈结构，围绕中心通孔均匀布置六个内螺纹安装孔，可通过螺栓实现与螺母法兰端面的精准锁紧，保证螺母与支架的同轴度，避免安装错位带来的丝杠卡滞、磨损加剧问题；支架其余平直端面可根据安装需求与移动负载平台进行贴合固定，可适配不同方向的安装布局，满足不同设备的结构空间要求。在设计思路上，这款支架优先保障安装刚性与同轴度精度，整体采用实心块体结构，避免薄壁结构带来的受力变形问题，六个安装孔的位置度经过严格公差约束，保证与标准DSG#H系列滚珠丝杠螺母法兰的安装孔位完全匹配，无需二次加工即可完成装配；中心通孔的内径尺寸与对应规格螺母的外圈直径采用小间隙配合，既方便装配时的螺母导入，又能限制螺母的径向窜动，保障传动过程中螺母与丝杠的同轴度，减少丝杠运转过程中的附加弯矩，延长丝杠副的使用寿命。从安装边界来看，这款支架的外部轮廓为规整的切削加工面，可直接嵌入移动平台的预制安装槽内，也可通过端面压紧的方式固定在平台表面，整体外形没有突出的异形结构，占用安装空间紧凑，能够在有限的设备内部空间中完成布置；切边八角形的安装面设计既减少了不必要的材料占用、降低零件自重，又为安装螺栓预留了足够的操作空间，方便装配时的扳手操作，同时平直的侧边也可作为安装定位的基准面，装配时可通过打表检测侧边与导轨方向的平行度，快速调整支架的安装位置，保障螺母与丝杠的同轴度要求，降低现场装配的调试难度。
