R80可转位面铣刀盘结构设计

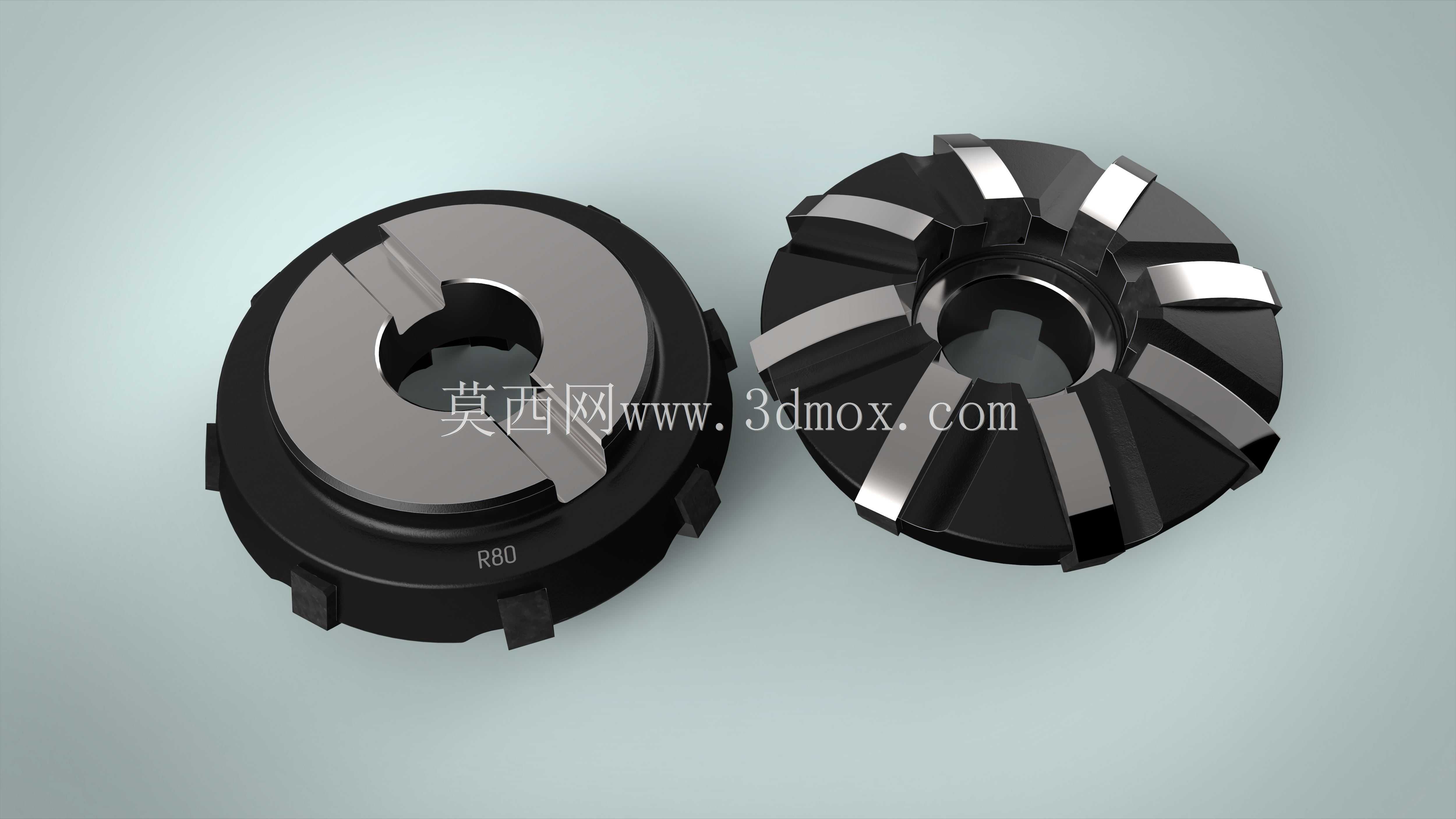

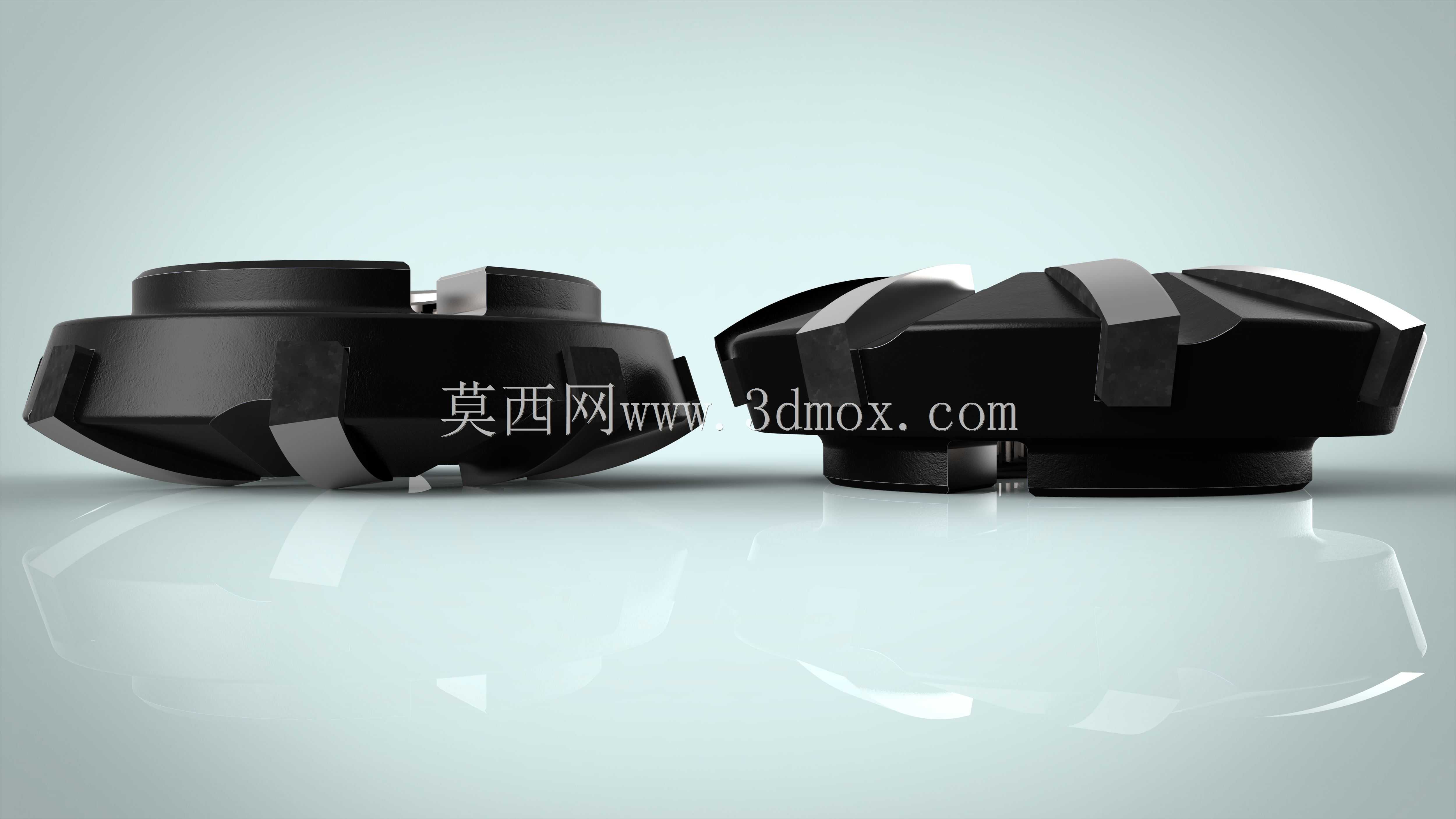

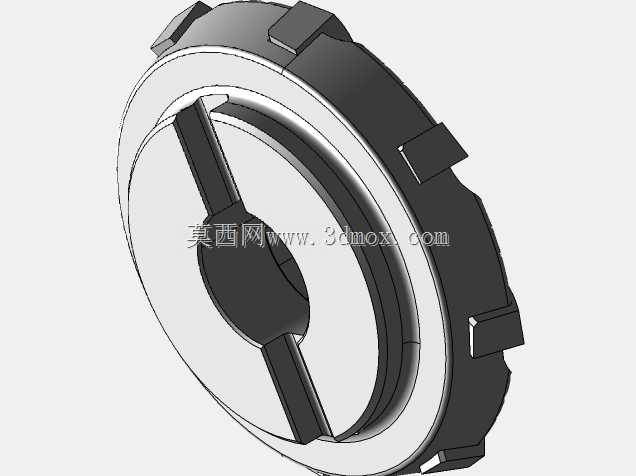

这款面铣刀主要适配立式铣床、龙门加工中心等金属切削设备的平面加工工序，在箱体类零件端面铣削、板材大面开粗、焊接构件飞边去除等场景中应用广泛，刀盘切削半径为80mm，可覆盖常规中小型零件的单次平面走刀需求，减少往返走刀次数提升加工效率。刀体采用盘式对称结构设计，中心设置标准安装内孔，可直接与机床主轴端面的刀柄定位配合，安装时通过端面键槽传递切削扭矩，保证高速旋转下的传动可靠性，避免切削过程中出现刀盘打滑移位的问题。刀盘周向均匀分布多组可转位刀片安装位，刀片采用楔块压紧结构，无需拆卸整个刀盘即可完成刀片转位或更换，单刃磨损后只需松开压紧件转动刀片即可使用新的切削刃，大幅缩短换刀辅助时间，适配批量零件加工的连续生产需求。刀体的容屑槽采用大角度开放式设计，铣削过程中产生的带状切屑可顺着槽型顺利排出，避免切屑堆积在切削区刮伤已加工表面，同时减少切屑对刀片刃口的二次摩擦，延长刀片使用寿命。设计过程中重点做了动平衡校核，周向刀座的重量差控制在极小范围内，在主轴转速3000r/min以内的工况下可稳定运行，不会出现明显的切削振纹，保证加工平面的表面粗糙度符合工艺要求。刀盘的切削刃采用与水平面相切的排布方式，主偏角适配大余量平面铣削的受力特性，切削时径向切削力占比合理，可减少薄壁类零件装夹时的受力变形，同时降低主轴轴承的径向载荷，延长设备主轴的维护周期。刀体本体采用高强度合金钢调质处理，表面做发黑防锈处理，可适应切削液喷淋的潮湿加工环境，避免长期使用出现刀体锈蚀导致刀片定位失准的问题。安装时需保证刀盘端面与主轴端面完全贴合，锁紧螺栓需按对角顺序分次拧紧，避免刀盘安装偏摆导致加工平面出现接刀台阶，正式切削前需进行低速空转试机，确认刀盘无径向跳动异常后再进行进给切削。
